欧规25WUSB-C接口快充充电器结构设计

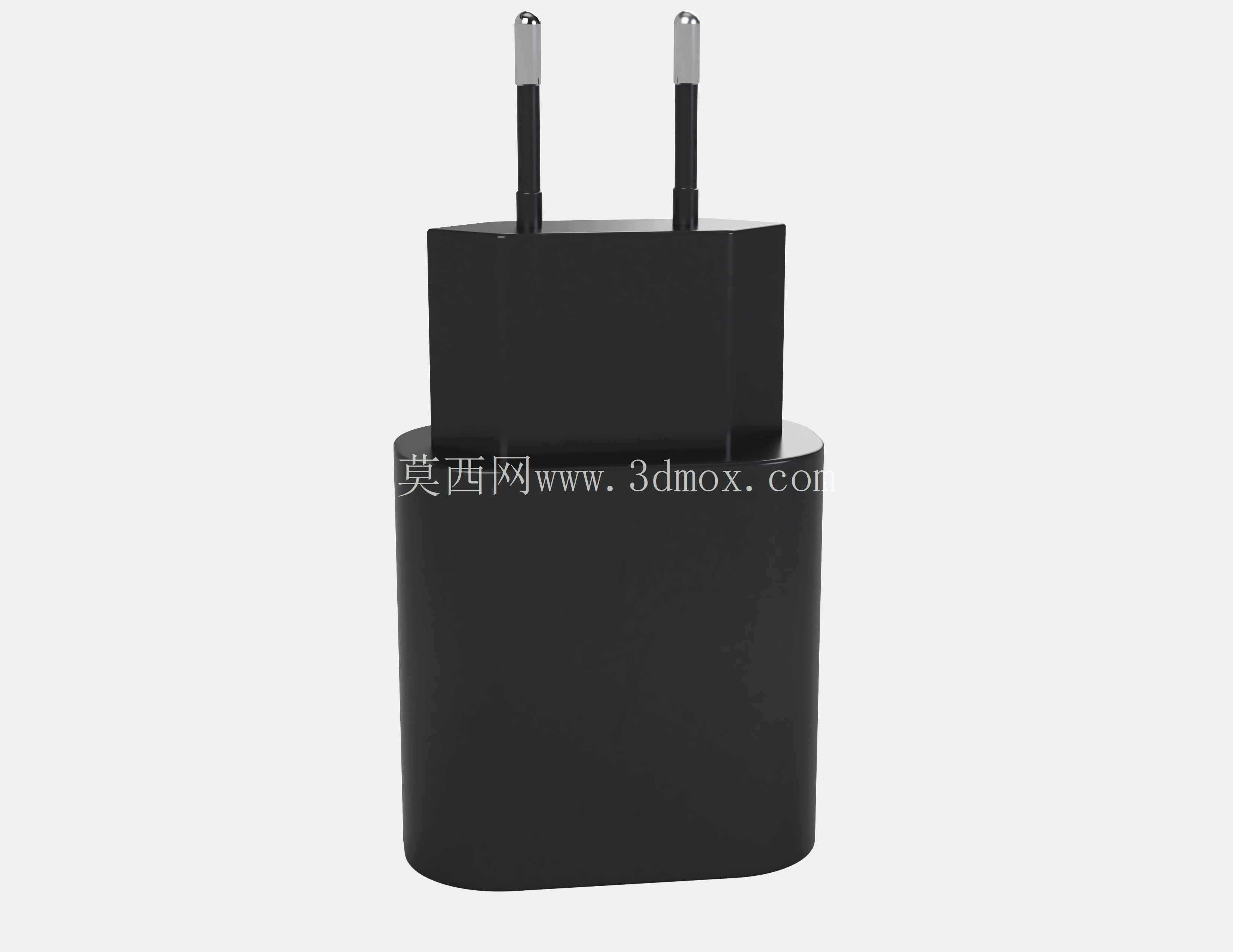

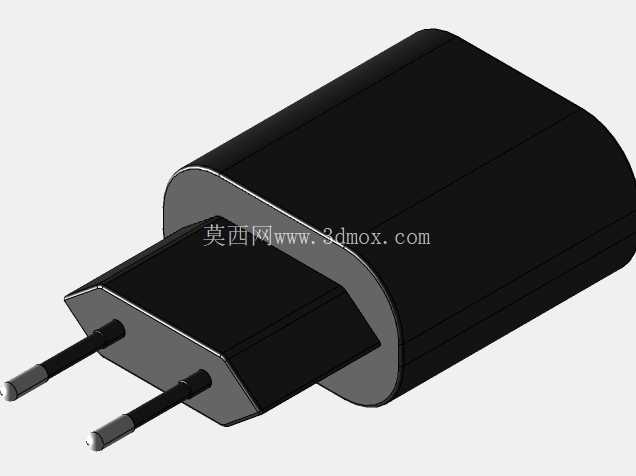

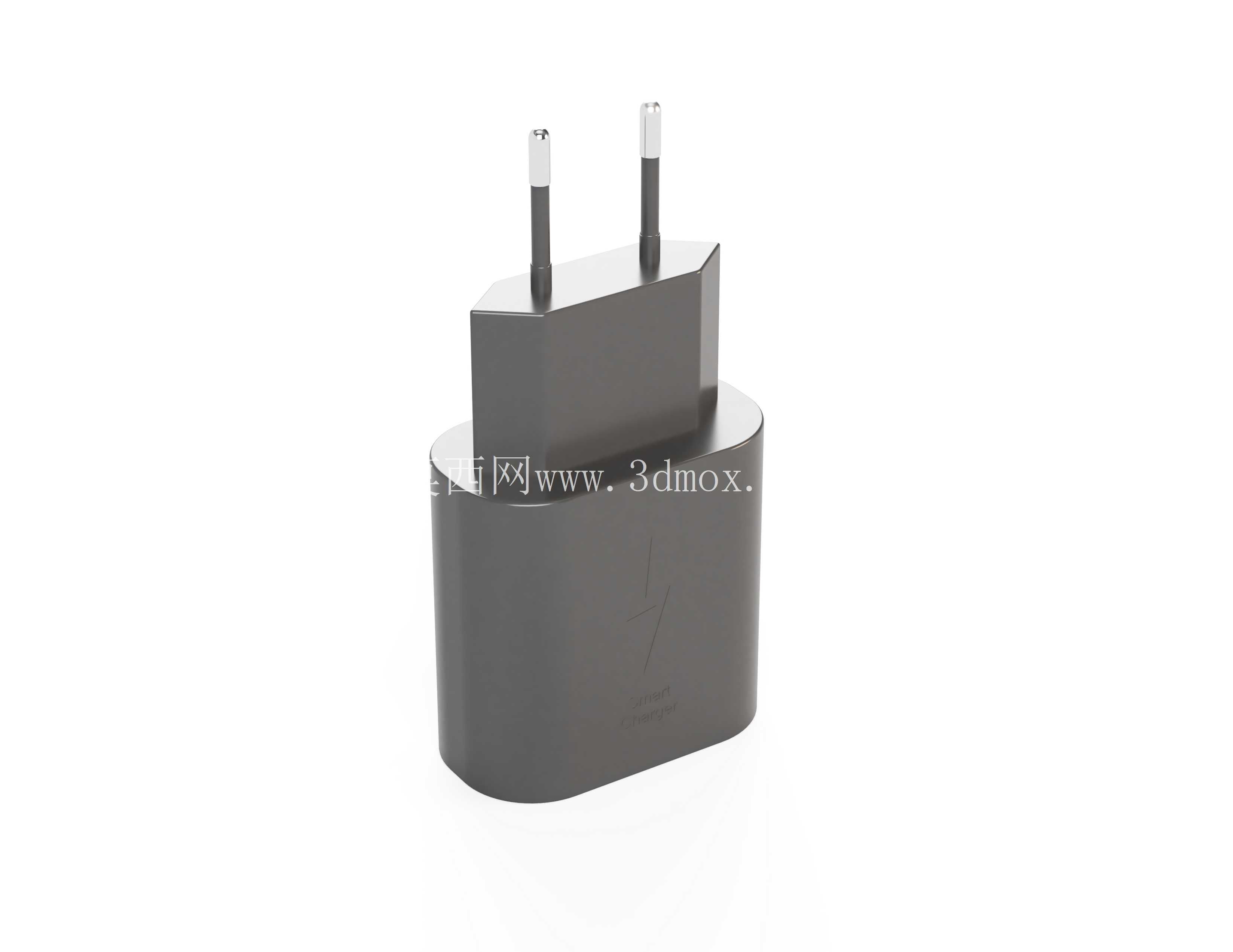

这款25W功率等级的USB-C接口快充充电器，采用欧规插脚一体式结构设计，整体外观走极简圆润路线，插脚部分与主体壳体做了阶梯式过渡，既保证插脚与墙面插座的贴合度，也避免壳体突出过多影响相邻插座的使用。从结构设计层面看，主体下半部分采用圆柱切边造型，握持插拔时的受力面更贴合指腹弧度，相比传统方正造型的充电器，插拔时的施力手感更顺畅，不会出现边角硌手的问题。插脚为标准欧规两圆柱插脚，插脚的伸出长度、中心距完全符合欧盟家用插座的尺寸规范，插脚根部做了加厚凸台结构，能承受插拔过程中的侧向弯矩，避免长期使用后插脚歪斜、松动导致的接触不良问题。

在实际应用场景中，这类25W功率的快充充电器主要适配支持PD快充协议的智能手机、小型平板、TWS耳机充电盒、便携智能穿戴设备，相比传统5V/2A的10W充电器，充电效率提升1.5倍以上，能在半小时内将主流智能手机的电量充至50%以上，满足日常通勤、差旅场景下的快速补能需求。设计过程中，壳体的分模线设置在插脚凸台与圆柱主体的衔接位置，既可以隐藏注塑生产时的合模痕迹，提升外观质感，也能让上下壳体的卡扣配合更紧密，达到日常使用的防泼溅要求，避免桌面少量泼溅的液体从壳体缝隙渗入内部电路。

从安装边界尺寸来看，这款充电器插合到墙面插座后，主体向外的突出长度控制在合理范围内，不会因为突出过多被过往物体磕碰，圆柱主体的直径经过反复校核，在内部容纳高压滤波电容、变压器、PD协议芯片、USB-C接口母座的前提下，尽可能压缩径向尺寸，避免在多联插排上使用时遮挡相邻的插座位。USB-C接口母座设置在圆柱主体的端面中心位置，接口周围做了0.3mm的内凹沉台，插拔充电线时可以引导插头精准对位，减少接口母座因斜插受力导致的引脚开焊、外壳开裂问题。

内部结构布局上，高压区与低压区做了明确的隔离槽设计，插脚与高压电路板的连接采用铆压加焊的双重固定方式，避免跌落时插脚与电路板脱焊断开。壳体内部设置了多道限位筋，分别对变压器、电容、电路板进行径向与轴向的限位，即使从1米高度自由跌落至硬质地面，内部元器件也不会出现移位、引脚脱焊的情况。壳体表面采用细磨砂晒纹处理，既不容易残留指纹和划痕，也能增加插拔时的表面摩擦力，即使用户手部潮湿也能稳定施力拔出充电器。

在散热设计层面，壳体上下盖的配合位置预留了微缝隙作为散热通道，内部发热最大的变压器位置对应的壳体壁厚做了局部减薄，提升热传导效率，长期满功率输出时，壳体表面温度可以控制在安全范围内，不会出现局部过热烫手的问题。插脚的材质选用高导电率的铜合金，表面做镀镍处理，既保证导电性能降低接触发热，也能避免长期使用后插脚氧化生锈导致的接触电阻增大。整体结构没有多余的装饰件，所有外观曲面都服务于握持手感、结构强度与空间利用率的平衡，没有为了造型牺牲实际使用的便利性，是消费电子充电配件中兼顾实用性与外观质感的典型结构方案，对于同功率等级的充电器结构设计有较强的参考价值，建模过程中对插脚配合公差、壳体卡扣配合量、接口沉台尺寸的参数设置，都可以直接复用在同类产品的开发流程中，减少前期结构校核的重复工作量。
