AdafruitBMP390精密气压高度检测模块

在户外便携探测设备、小型无人机飞控系统、室内外环境监测节点、开源硬件创客项目的结构开发环节中，气压与高度检测模块的选型与适配，是影响整机环境感知精度的核心环节之一，本次还原的BMP390气压检测模块，是面向嵌入式开发场景的常用环境感知部件，建模过程完全对照实物测绘与原厂公开的机械尺寸参数完成，可直接用于整机装配干涉检查、结构适配设计、产品外观渲染等工程场景。

从实际功能层面看，该模块核心搭载BMP390气压传感芯片，可同时完成环境温度、大气气压参数的采集，通过内置的换算逻辑可输出对应海拔高度数据，气压检测覆盖300hPa至1250hPa区间，对应海拔高度检测范围覆盖-500米至9000米，完全满足低空无人机、户外手持设备、室内环境监测站的检测需求，模块板载了必要的电源滤波、电平匹配电路，可直接兼容3.3V与5V主控系统的IO电平，无需额外外接电平转换电路，降低了终端产品的电路设计复杂度。

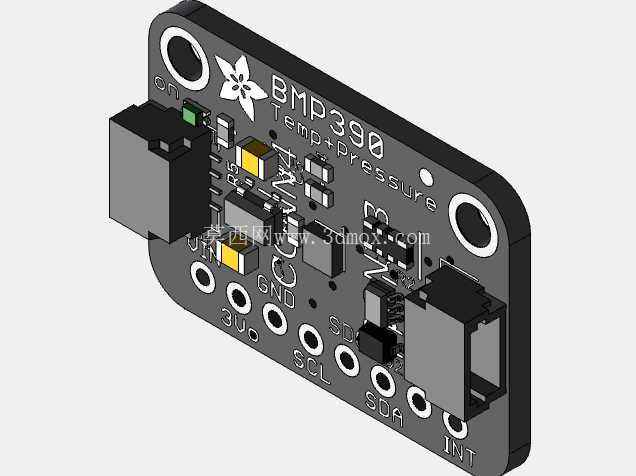

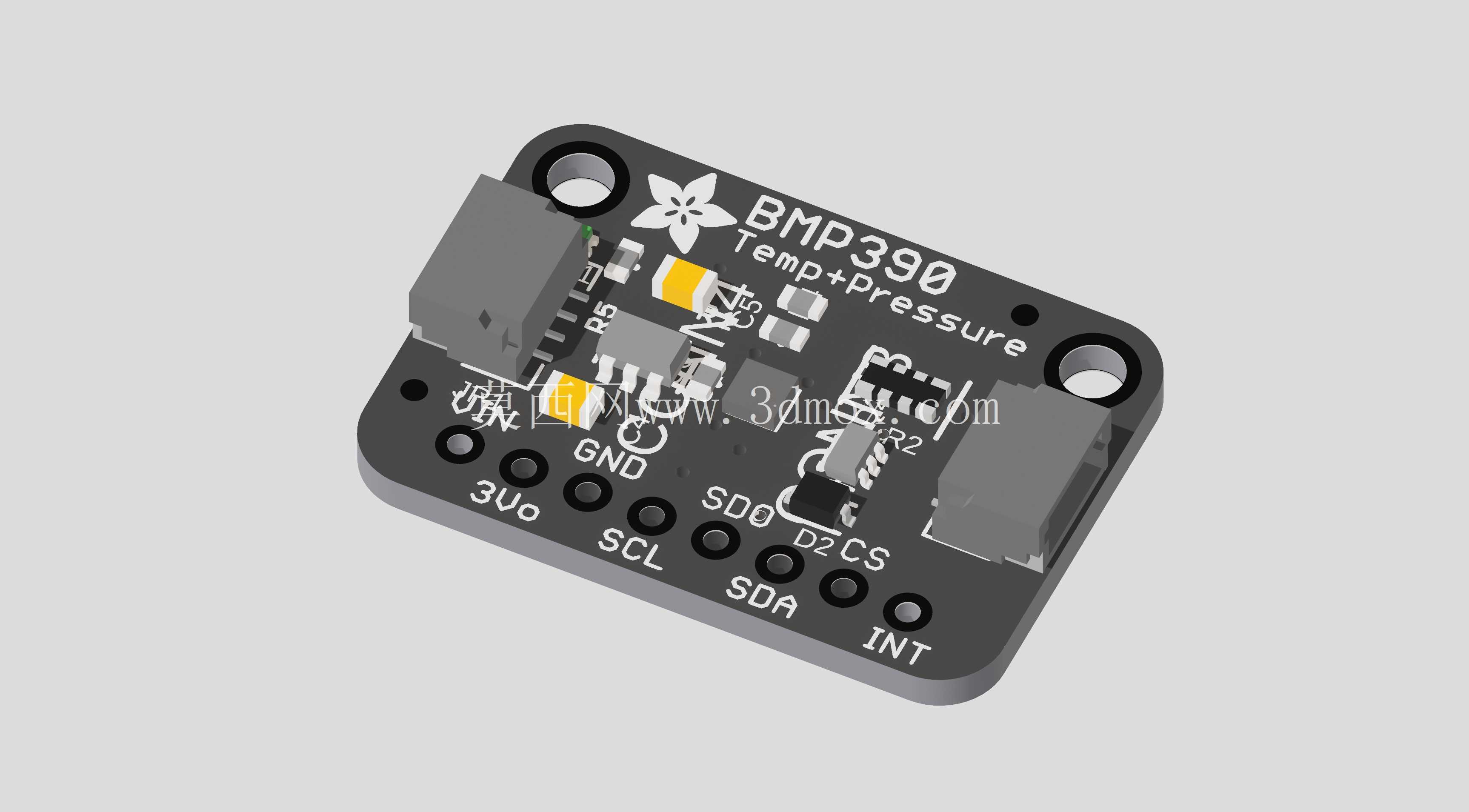

结构设计层面，模块采用标准的2.54mm间距排针引出接口，引脚定义包含电源正、接地、I2C通信时钟、I2C通信数据、SPI通信片选、SPI数据输出、中断触发引脚，既支持常用的I2C通信方式，也可切换至SPI通信模式满足高速数据采集需求，板体四角设置了标准安装孔，孔径适配M2规格螺丝，安装孔中心距完全匹配开源硬件通用的安装孔位规范，可直接固定在标准开源主控板的扩展位、无人机飞控舱的安装支架、环境监测设备的内部安装位上，无需额外设计转接固定结构。

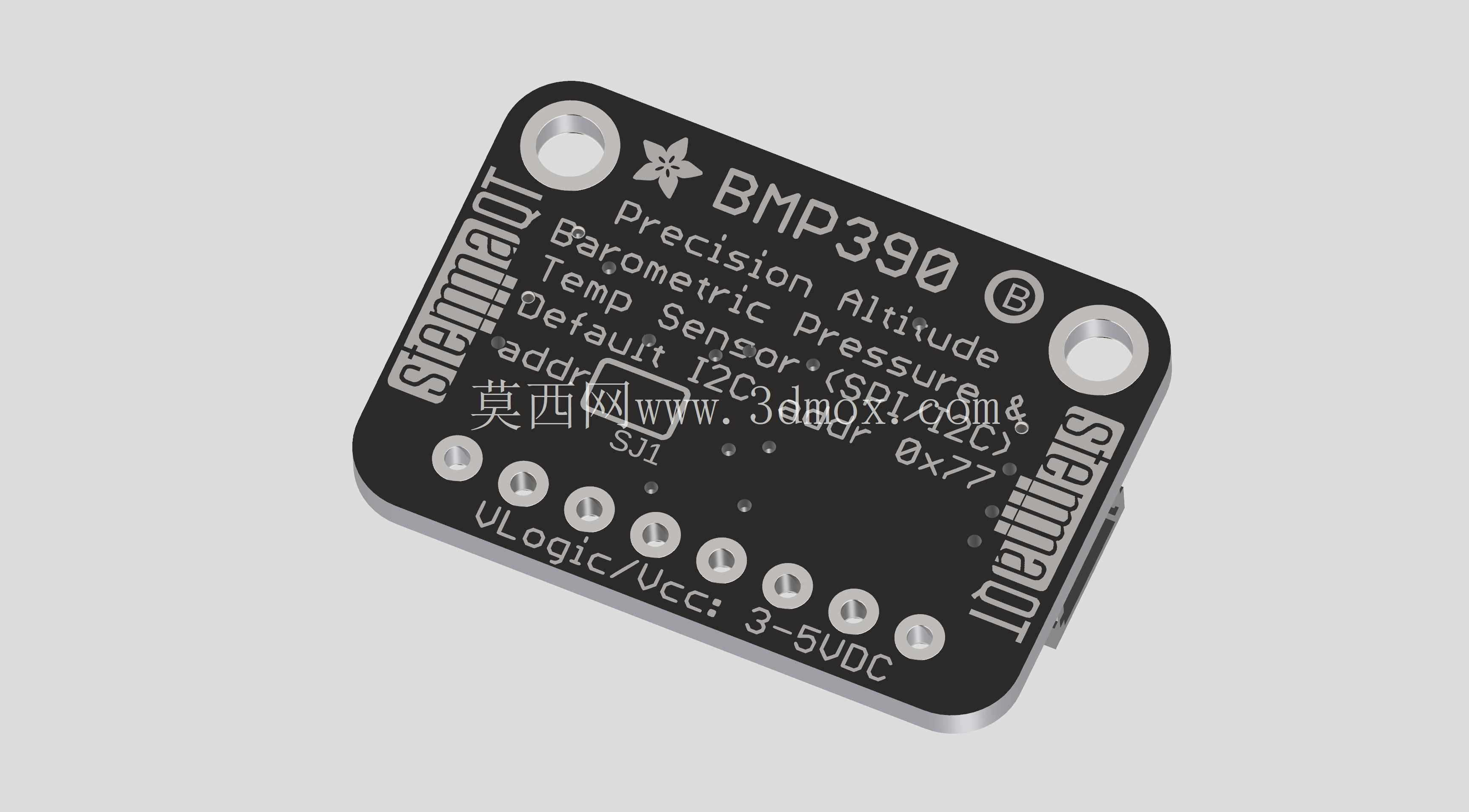

建模过程中，对板体上的所有结构细节都做了1:1还原，包括板载的滤波电容、电阻、接线端子、排针座、丝印标识的位置与尺寸都完全对照实物校准，板体边缘的倒角、安装孔的沉台结构、接口的插拔空间都做了精确还原，在进行整机装配仿真时，可直接调用该模型进行干涉检查，验证模块与周边结构件的安装间隙，避免实际打样组装时出现排针干涉、安装孔位错位、接线空间不足等问题。

从实际应用场景的适配来看，该模块的尺寸紧凑，板体整体长宽尺寸适配小型化设备的内部安装空间，厚度方向包含排针的总高度控制在较低区间，不会占用过多的设备内部竖向空间，对于对内部空间要求严苛的便携穿戴设备、小型无人机、迷你气象站等产品，该模块的结构尺寸可很好适配紧凑的舱体布局，建模时保留了模块表面所有元件的凸起高度，在进行结构堆叠设计时，可准确核算模块上方需要预留的安全间隙，避免外壳或其他结构件挤压板载元件造成电路短路或元件损坏。

在进行产品结构设计时，该模型可直接导入常用的三维设计软件中，作为标准元器件模型调用，无需工程师自行测绘建模，可大幅缩短结构设计阶段的元器件建模周期，同时模型的尺寸精度控制在0.1mm以内，完全满足结构设计的公差要求，不会出现因模型尺寸偏差导致的安装适配问题。对于需要做产品外观渲染的场景，模型还原了板体的哑光黑PCB质感、接口的塑料与金属材质区分、丝印标识的细节，渲染出的效果可直接用于产品说明文档、方案展示材料的制作，无需额外对模型做材质调整。
