BH1750数字光传感器模块结构设计

　　从实际应用场景来看，这类光传感器模块常被集成在智能照明系统的调光控制单元中，根据环境自然光强度自动调节灯具输出亮度，也会嵌入到Arduino等开源硬件开发的智能小车、环境监测节点、显示屏自动亮度调节装置内，部分工业现场的光照度采集终端也会采用该模块作为核心感知元件，这就要求其三维模型必须完整还原模块上所有元器件的实际外形、安装孔位、引脚排布以及板体边缘的轮廓边界，才能保证在结构设计阶段完成虚拟装配时，准确判断模块与周边壳体、接插件、其他电路板的相对位置关系。在嵌入式电子开发、智能硬件原型搭建以及工业环境光检测系统的集成过程中，环境光感知模块的选型与结构适配往往是容易被忽略却直接影响整机装配效果的环节，BH1750数字光传感器模块作为当前I2C总线架构下应用极为广泛的环境光检测组件，其精确的三维结构还原能够为结构设计人员在整机布局阶段提供可靠的尺寸参考，避免出现装配干涉、感应窗口遮挡、接插件对位偏差等常见工程问题。

　　该模块的核心功能是通过内置的光敏探测单元采集环境光照度数据，依托I2C通讯协议将数字信号传输给主控单元，相较于传统的模拟输出光敏电阻组件，其数字输出特性能够大幅降低主控端的AD采样资源占用，同时具备更高的光照度检测精度与更宽的检测范围，这也决定了模块板体上的元器件排布有明确的功能分区：核心的BH1750传感芯片位于板体一侧，周边配套的滤波电容、上拉电阻、电源指示元件按照信号流向有序排布，板体两端预留的标准安装孔位用于将模块固定在支架或者壳体安装柱上，侧边的排针引脚用于实现与主控板的电气连接。

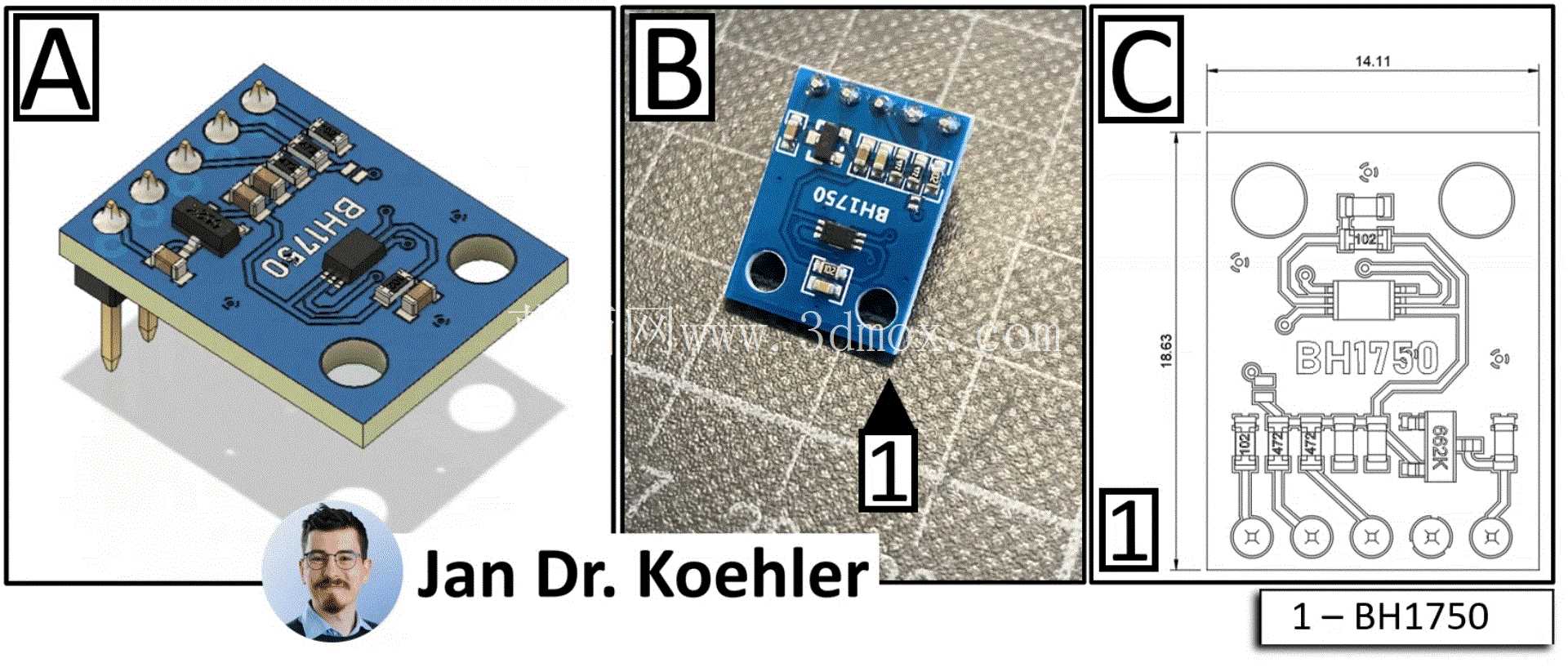

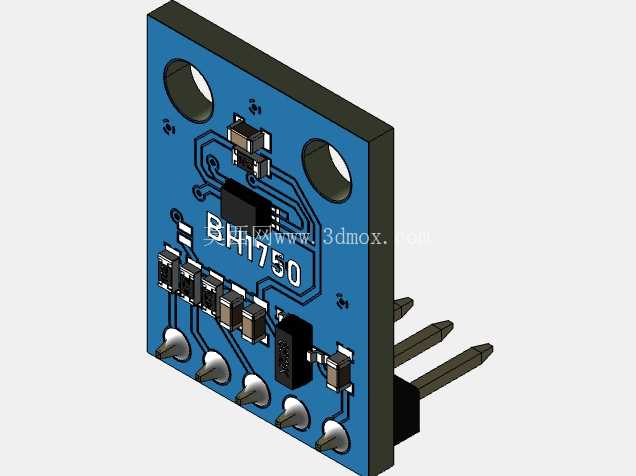

　　在进行该模块的三维建模时，设计思路完全围绕实际装配需求展开，没有做任何简化或者艺术化处理：首先还原了蓝色PCB基板的实际厚度与外形轮廓，板体上的两个圆形安装孔严格按照实际孔径、孔位间距进行建模，确保螺丝固定时不会出现孔位错位；板面上的所有元器件，包括核心传感芯片、贴片电阻电容、排针座、电源指示灯都按照实际焊接后的高度与外形进行1:1还原，尤其是核心传感芯片上方的光学感应窗口位置，严格对齐实际模块的开窗区域，避免结构设计时遮挡感应光路；模块的引脚长度、排针间距完全遵循标准2.54mm排针的尺寸规范，能够直接与标准排母座进行虚拟装配匹配。

　　从外形尺寸与安装边界来看，该模块整体为矩形板状结构，板体长度与宽度尺寸适配多数嵌入式项目的安装空间需求，安装孔的中心距符合常用的小尺寸PCB模块安装规范，元器件的最高突出高度决定了模块安装时需要预留的垂直空间，排针伸出板体的长度则决定了模块与主控板叠装时的层间间距，在进行整机结构设计时，只需要将该三维模型导入装配环境，就可以直接确认模块的安装位置是否会与周边的壳体筋位、其他元器件发生干涉，感应窗口上方是否有足够的无遮挡区域保证光线入射，排针连接是否存在走线空间不足的问题。对于结构设计人员而言，这类精确的电子模块三维模型能够大幅减少原型打样阶段的装配问题，不需要拿到实物模块就可以完成整机的结构布局设计，尤其是在多模块集成的嵌入式设备中，提前在三维环境中完成所有电子组件的布局校验，能够有效缩短研发周期，避免因为尺寸判断失误导致的壳体返工、安装柱位置调整等问题，同时也能为后续的生产装配提供准确的位置参考，保证批量生产时的装配一致性。
