MHZ19C二氧化碳气体检测传感元件结构

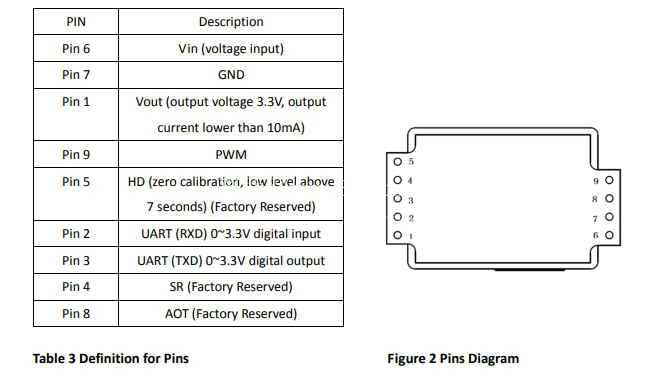

　　壳体正面预留两处标识区域，一处用于激光雕刻型号参数，另一处为透气窗口覆盖区域，透气膜采用防水透气材质，既可以让环境中的气体顺利扩散进入模块内部的检测气室，又能阻挡环境中的粉尘、水汽直接侵入，避免光路污染导致的检测零点漂移。模块的电气连接端采用直插式排针结构，排针间距采用标准2.54mm通用间距，共设置5个引脚，分别对应电源输入、信号输出、校准触发等功能，排针根部做了台阶式限位设计，在PCB焊接时可以保证排针插入深度一致，避免虚焊、引脚歪斜的问题，同时排针长度经过核算，既可以适配常规厚度的控制板直插焊接，也能满足接插件对接的插入深度要求，不会出现引脚过短接触不良或者过长导致安装干涉的情况。从安装边界来看，模块整体为长方体结构，边角做了小圆弧过渡处理，没有尖锐的突出结构，在设备内部安装时，既可以采用排针直接焊接在主控板上的安装方式，也可以通过壳体侧面的预留固定位采用螺丝锁附的方式独立安装，安装时需要注意模块的透气窗口不能被设备内部的结构件遮挡，要预留至少3mm的气体流通空间，保证环境气体可以顺利扩散进入气室，同时要避开设备内部的发热元件，比如电源模块、功率继电器等热源，避免局部温度过高影响检测精度。在民用新风系统、工业环境监测、农业大棚管控、地下空间通风控制等场景中，非色散红外原理的二氧化碳传感模块是核心感知部件，MHZ19C作为常用的民用级CO2检测模块，其结构设计直接决定了设备集成后的安装适配性、检测稳定性与长期运行可靠性。从结构设计维度看，该模块采用一体化塑封壳体作为主体承载结构，壳体选用耐候性工程塑料注塑成型，表面做哑光磨砂处理，既可以避免外界光线对红外检测光路的干扰，也能在常规温湿度环境下保持结构尺寸稳定，不会因长期使用出现壳体形变挤压内部光路组件的问题。

　　在设计建模过程中，需要重点还原几个关键结构的尺寸公差：首先是排针的位置度公差，排针作为电气连接接口，其位置偏差需要控制在±0.1mm以内，保证焊接或者接插件对接时的顺畅性；其次是透气窗口的位置与尺寸，窗口的开设位置对应内部红外光路的进气路径，建模时不能随意偏移窗口位置，否则会影响气体扩散的响应速度；另外壳体的整体外形尺寸需要严格匹配实际器件的安装空间，尤其是在集成到便携式检测设备、壁挂式新风控制器这类内部空间紧凑的产品中时，壳体的外形公差需要控制在±0.2mm以内，避免出现装配干涉。

　　从功能实现的结构支撑来看，模块内部的红外光源、检测通道、热电堆探测器都被塑封壳体完全包裹，仅通过透气窗口与外界连通，这种结构设计可以有效降低外界气流直接冲击检测光路带来的检测数值波动，同时壳体的屏蔽结构可以减少外界电磁干扰对内部微弱信号处理电路的影响，在工业现场复杂电磁环境下也能保持稳定的信号输出。在实际选型集成时，结构工程师需要注意该模块的安装方向，尽量让透气窗口朝向气体流通顺畅的方向，避免将窗口朝向设备内部的密闭死角，同时要在结构设计时预留出模块零点校准的操作空间，不需要拆解设备即可触发校准功能，降低后期维护的难度。

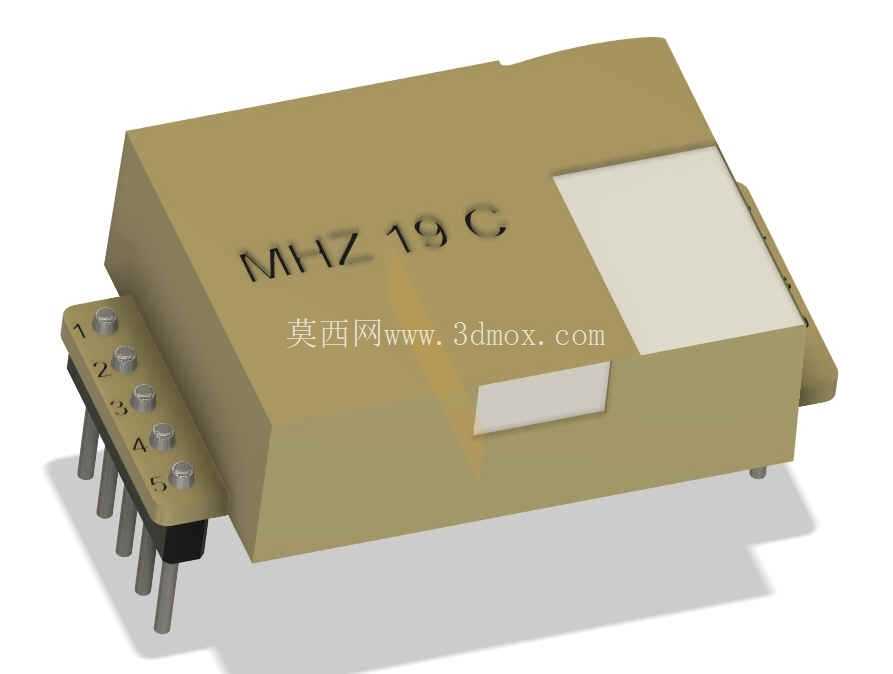

　　建模过程中对排针的建模需要还原其金属插针的细节，包括插针的倒角、根部的塑胶固定座结构，这些细节在做装配干涉检查时至关重要，很多工程师在建模时简化排针结构，往往会导致实际焊接后排针与周边结构件出现干涉，或者接插件无法完全插入的问题。另外壳体表面的标识区域做了微凹处理，建模时需要体现这个细微的结构特征，在做产品外观渲染或者结构评审时，可以更真实地还原器件的实际外观，避免外观评审时出现标识位置与实际器件不符的问题。对于做环境检测设备、新风控制设备的结构设计人员来说，准确还原该传感模块的三维结构，可以在设计阶段就完成安装位置的校验、走线空间的预留、气路路径的规划，减少后期打样阶段的结构修改次数，缩短产品开发周期，同时可以提前验证模块与周边结构件的距离是否满足散热、透气的要求，避免量产后出现检测精度不足、响应速度慢等问题。
