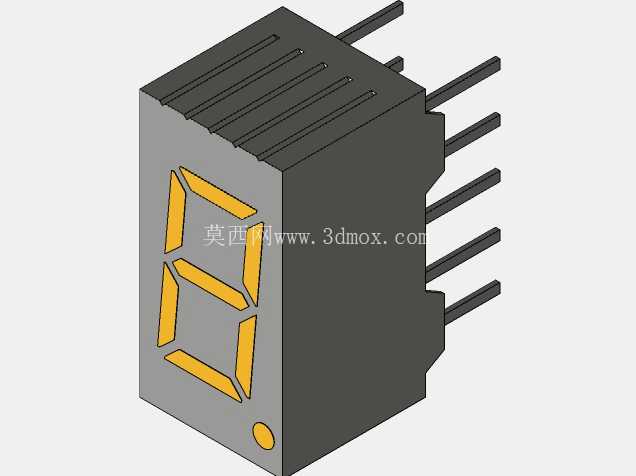

Kingbright单联七段黄色数码管三维结构

做了十几年消费电子结构设计，经手的数码显示类器件选型不下百种，这次拆解还原的这款Kingbright单联七段数码管，是小型数显设备里最常用的直插式显示单元，很多刚入行的结构工程师容易在这类小器件的安装边界上踩坑，刚好借这个模型把实际设计里要注意的细节捋清楚。

先从实际应用场景说，这款0.36英寸规格的七段数码管，是小尺寸数显模块的核心显示部件，常见于小型温控器面板、桌面电源电压电流显示、小型计数器、工控IO模块状态数显、家用小电器的档位数字显示，还有早年的MP3、小型收音机的频率显示位，因为是单联结构，既可以单独使用做个位数显示，也可以多颗并排拼接做多位数动态显示，直插封装的形式特别适合波峰焊工艺的批量生产，在中低端数显设备里的保有量非常大。

从功能特性上看，这款数码管采用黄色发光段，发光波长在585nm左右，环境光适应性比红色稍好，又不会像蓝色那样亮度过高产生眩光，七段加右下角小数点的段式布局，完全覆盖0-9数字以及部分英文字符的显示需求，每一段都是独立的LED发光单元，共阴或者共阳的引脚排布在器件侧方，一共10个直插引脚，每侧5个，引脚间距是标准的2.54mm，刚好适配通用万用板以及常规PCB的焊盘孔位，不需要做特殊的孔位定制。

做这个三维模型的时候，最先敲定的是外形的安装边界，很多新手建模的时候容易忽略数码管的显示面凸台尺寸，这款器件的主体外壳是黑色阻光环氧材质，整体外形是长方体结构，显示面的灰色边框是哑光漫反射材质，能减少环境光在显示面的反光，提升数字的辨识度，发光段的凹槽深度做了0.3mm的下沉，刚好把黄色发光芯片封在凹槽内部，避免相邻段的光线串扰，也就是常说的串光问题，这个细节在建模的时候如果做平了，实际生产出来的显示效果就会发糊，数字边缘不清晰。

安装尺寸的部分是结构设计的核心，这款数码管的主体宽度是10mm，高度是14mm，厚度是7mm，引脚伸出主体的长度是10mm，引脚直径0.5mm，在做PCB布局的时候，焊盘中心距要严格卡2.54mm的网格，器件本体距离PCB板面的高度要留1.5mm的间隙，一方面是避免波峰焊的时候焊锡溢到器件本体底部造成引脚短路，另一方面是给引脚的成型留余量，如果是做面板嵌入式安装，面板的开孔尺寸要比显示面的可视区域大0.2mm，开孔边缘做0.2mm的倒角，避免压到显示面的边框造成外壳开裂，同时数码管的显示面要比面板表面低0.1mm，防止运输或者使用过程中摩擦刮花显示面的柔光层。

设计思路上，这款器件的结构完全是为批量生产优化的，黑色的外壳主体是一体注塑成型，没有多余的拼接缝，引脚是在注塑的时候直接预埋在壳体里的，不存在后续组装引脚的工序，能最大程度降低生产不良率，壳体侧面的引脚伸出位置做了微小的定位凸点，在插件的时候能卡在PCB的孔位上，过波峰焊的时候不会因为锡流的冲击出现器件浮高的问题，显示面的右下角小数点位置做了圆形的发光区，和七段的发光区深度一致，不会出现小数点亮度和段码亮度不一致的问题。

实际选型搭配的时候要注意，这款数码管的发光段正向压降在2V左右，驱动的时候每一段要串1k左右的限流电阻，避免电流过大烧蚀发光芯片，结构上如果是多颗拼接做多位数显示，两颗数码管的本体间距要留0.5mm的间隙，防止热胀冷缩的时候壳体互相挤压造成移位，同时在壳体和面板之间可以贴一层薄的黑色泡棉，一方面是阻挡环境光从缝隙漏进去影响显示对比度，另一方面是起到缓冲作用，避免震动的时候器件和面板硬接触产生异响。

很多工程师在做三维建模的时候，容易把引脚的位置做偏，这款器件的引脚不是和壳体边缘齐平的，每侧的第一个引脚距离壳体边缘是1.27mm，后续的引脚依次按2.54mm间距排布，小数点对应的引脚是公共端还是段极，要根据实际采购的共阴共阳版本调整，建模的时候把引脚做成可编辑的特征，方便后续根据不同版本调整引脚的连接定义，另外壳体表面的散热槽是在壳体的顶部，也就是和显示面相对的背面，一共六条平行的凹槽，建模的时候不要漏了这个特征，这个凹槽一方面是增加壳体的散热面积，长时间点亮的时候能把LED产生的热量更快散出去，另一方面是增加壳体的结构强度，减少注塑的时候的缩水变形。

从装配的角度说，这款数码管属于标准的通孔插装器件，不需要特殊的贴装设备，手工焊接也很方便，维修替换的成本很低，这也是它能在行业里沿用这么多年的原因，没有复杂的结构，所有的尺寸都是行业通用标准，不管是做样机打样还是批量生产，供应链的适配性非常好，不会出现缺货或者定制成本高的问题。在做三维装配的时候，要把数码管的定位基准选在引脚所在的底面，也就是和PCB贴合的基准面，这样在导出BOM和钢网文件的时候，焊盘的位置能和器件引脚完全对齐，不会出现焊接偏移的问题。
