采用NACA翼型设计的四发宽体客机三维建模作品

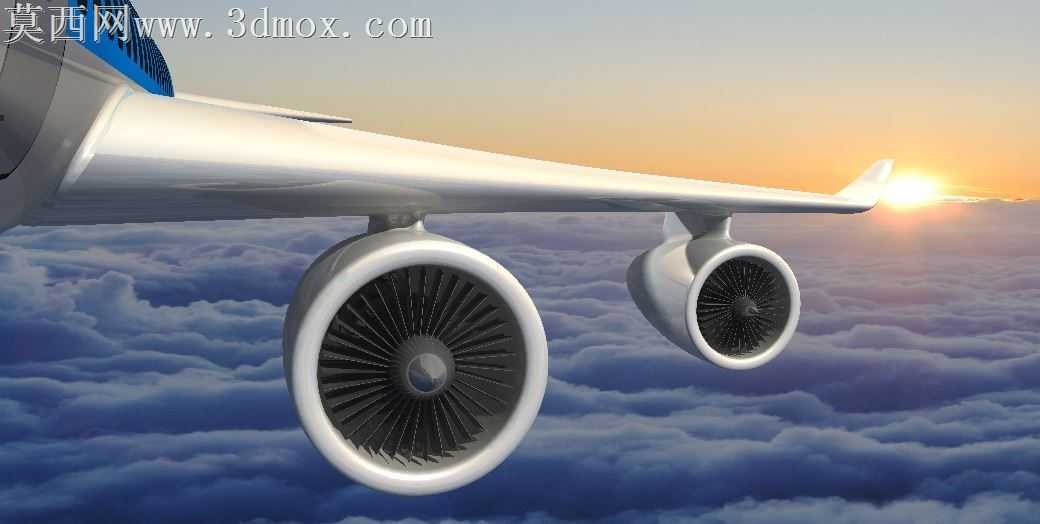

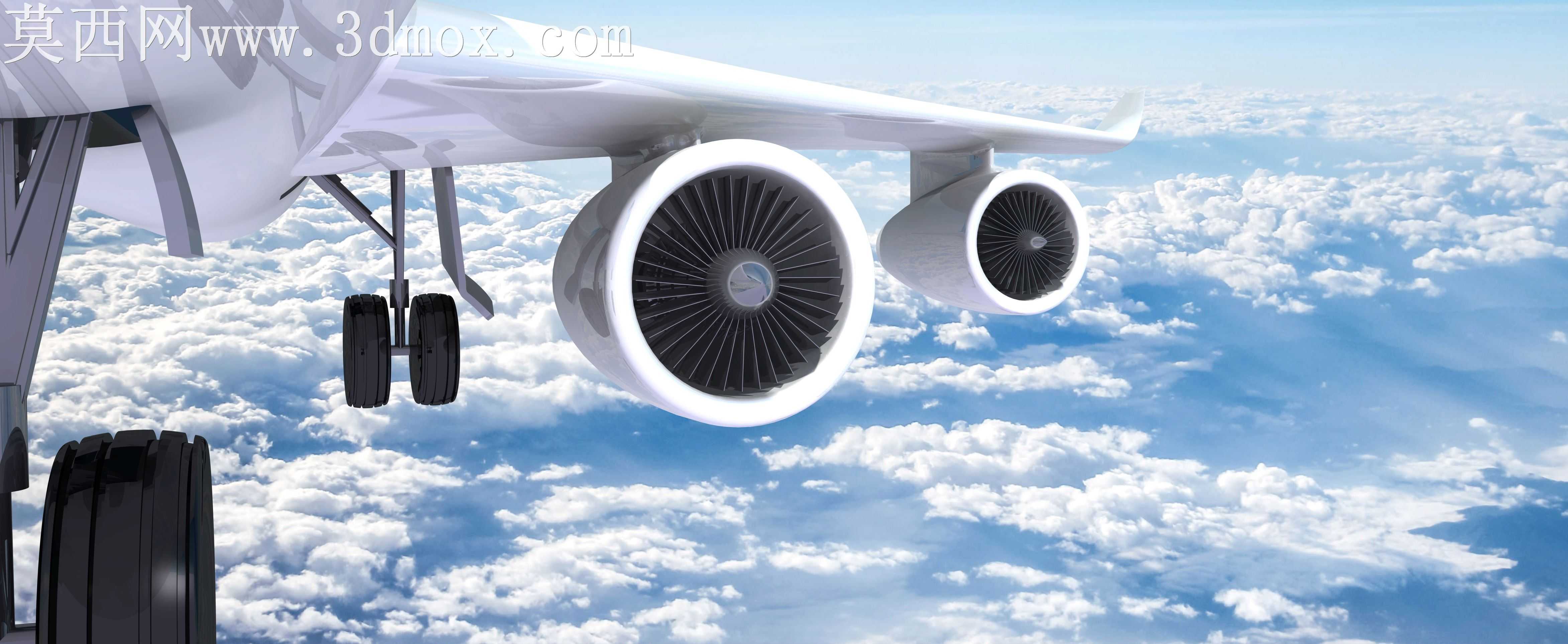

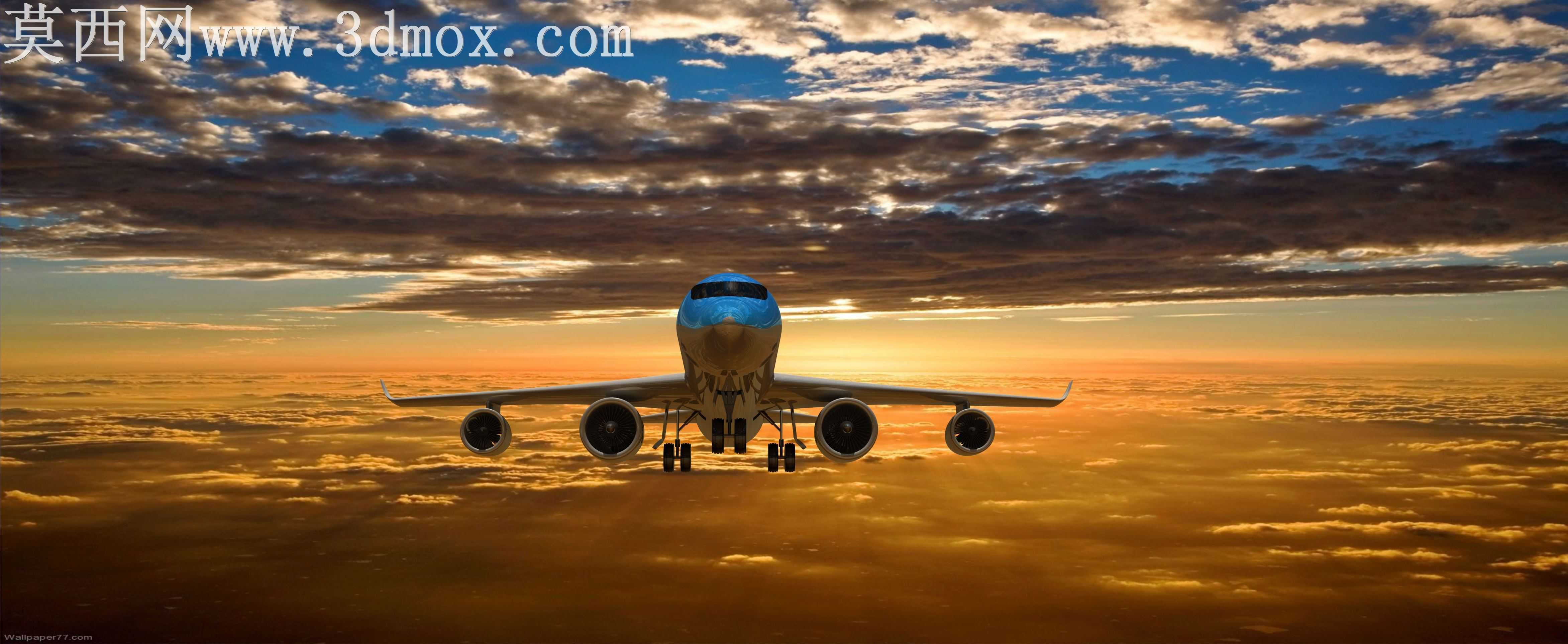

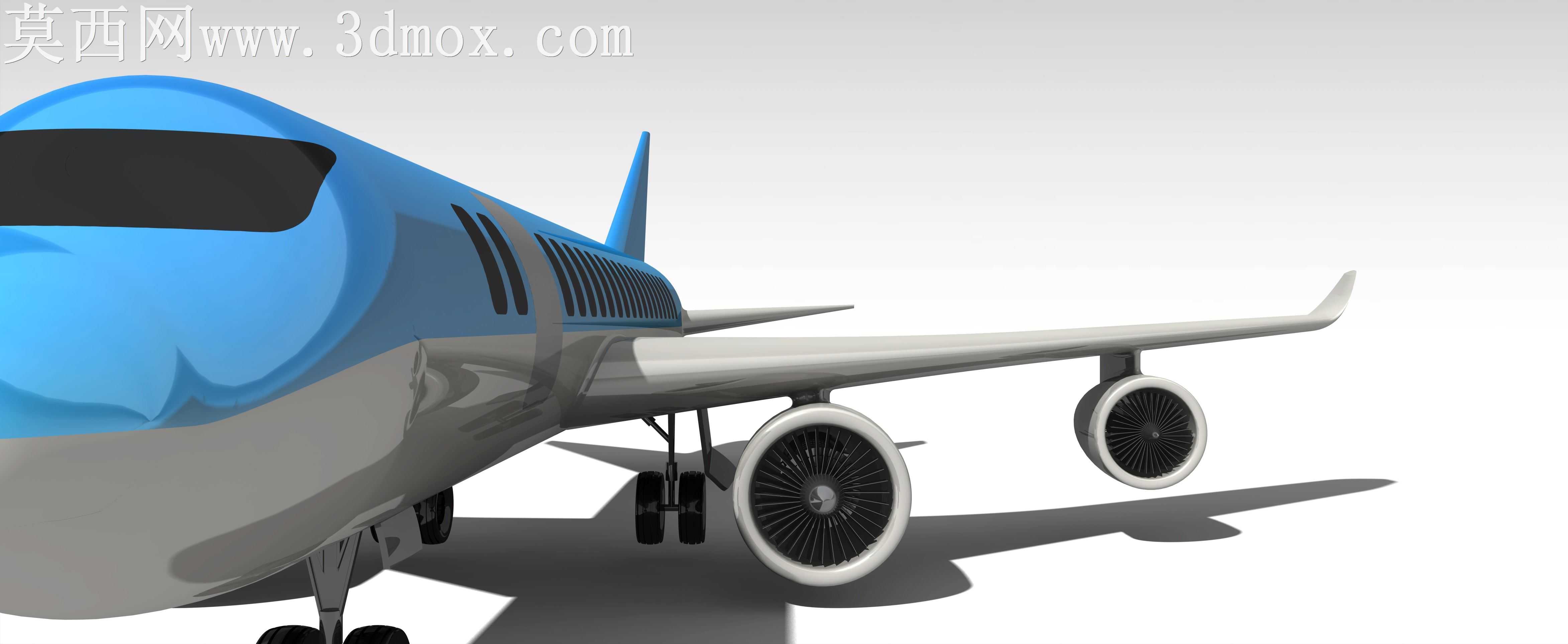

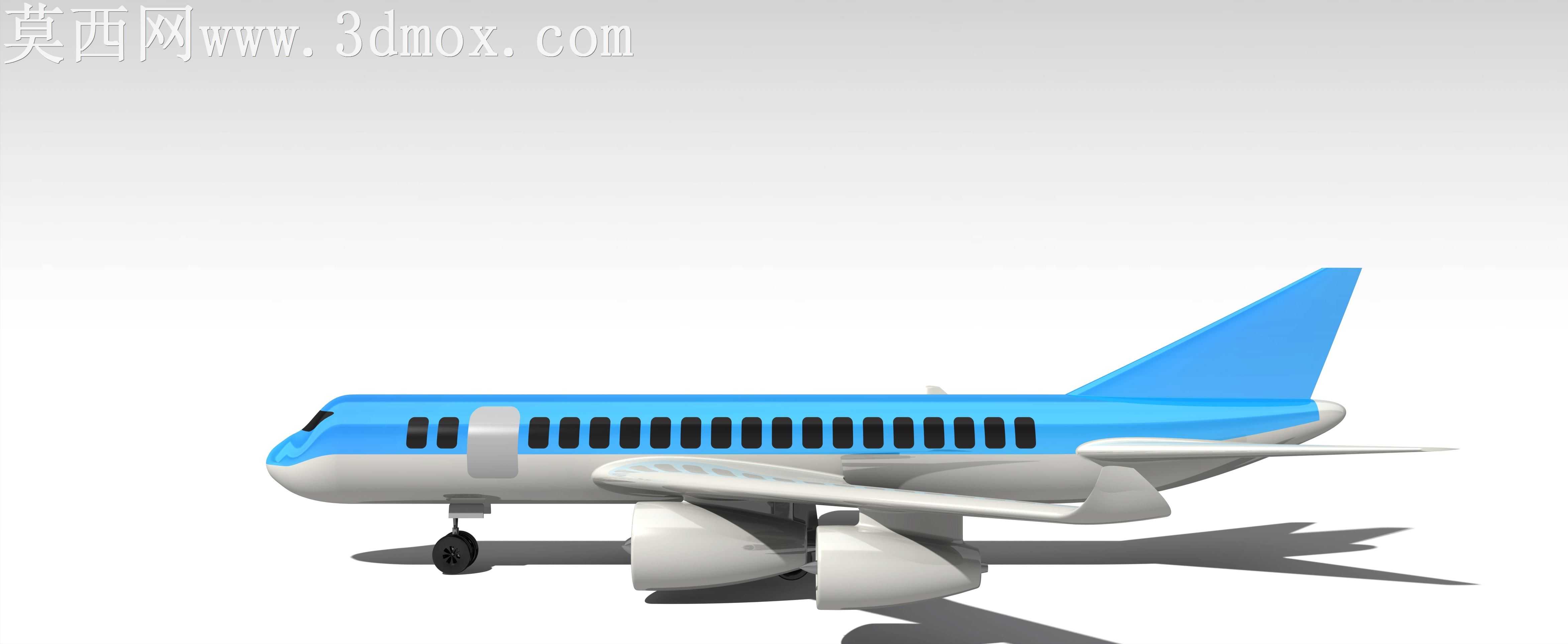

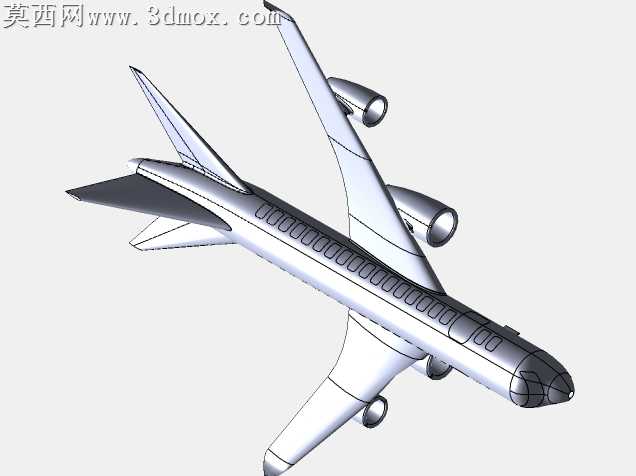

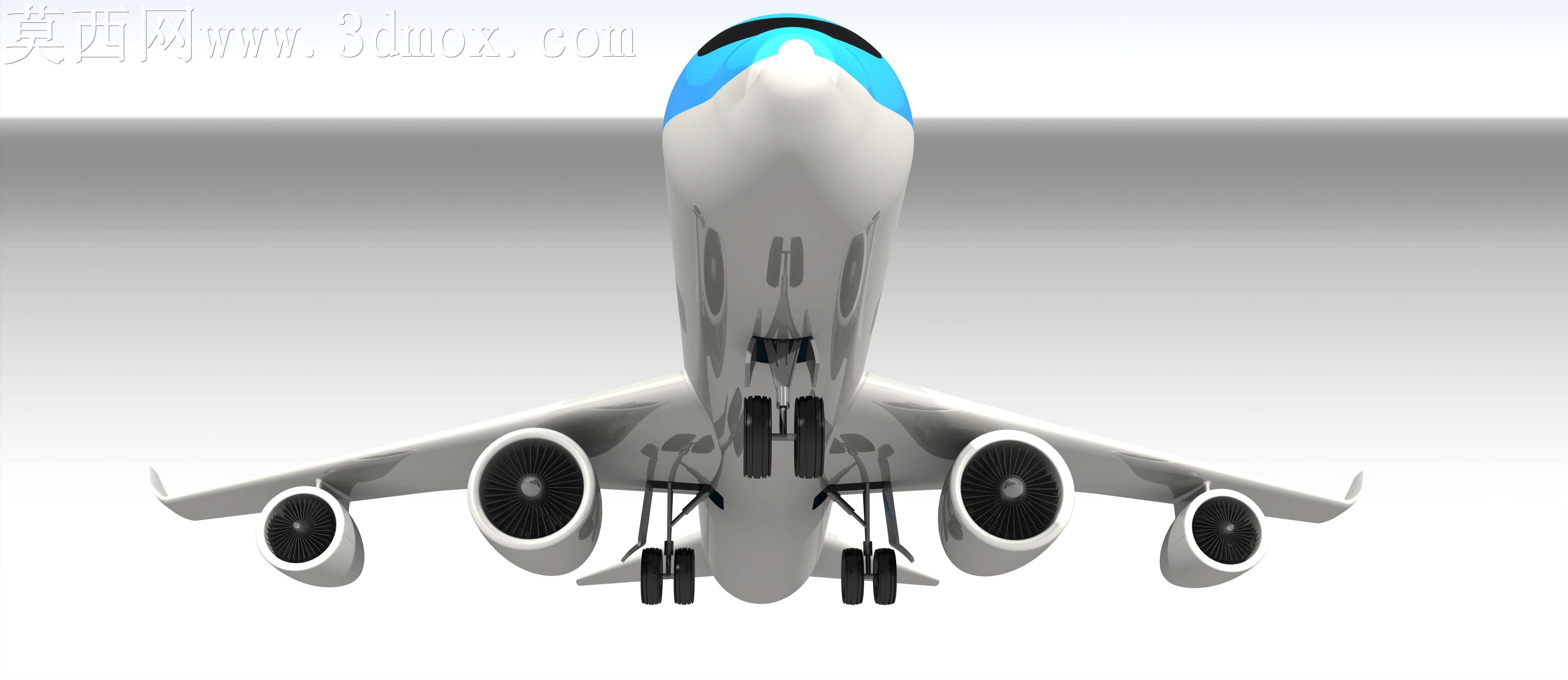

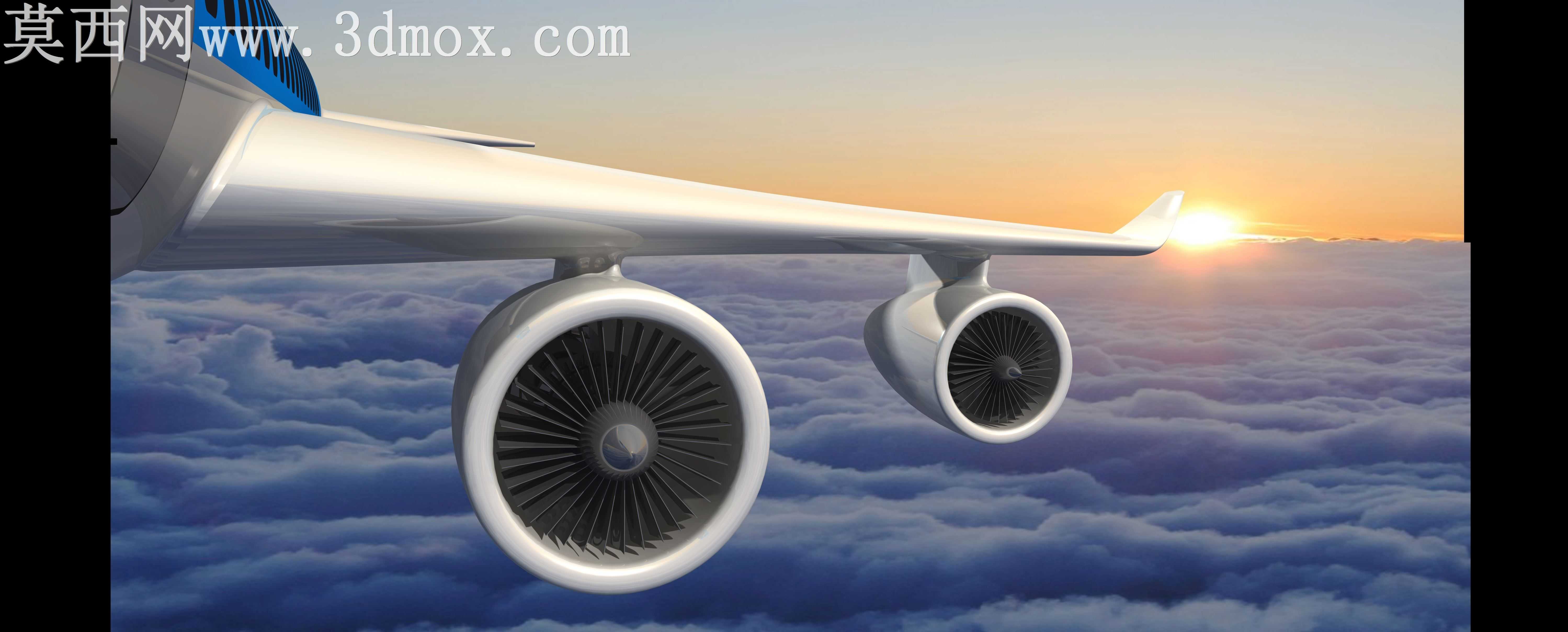

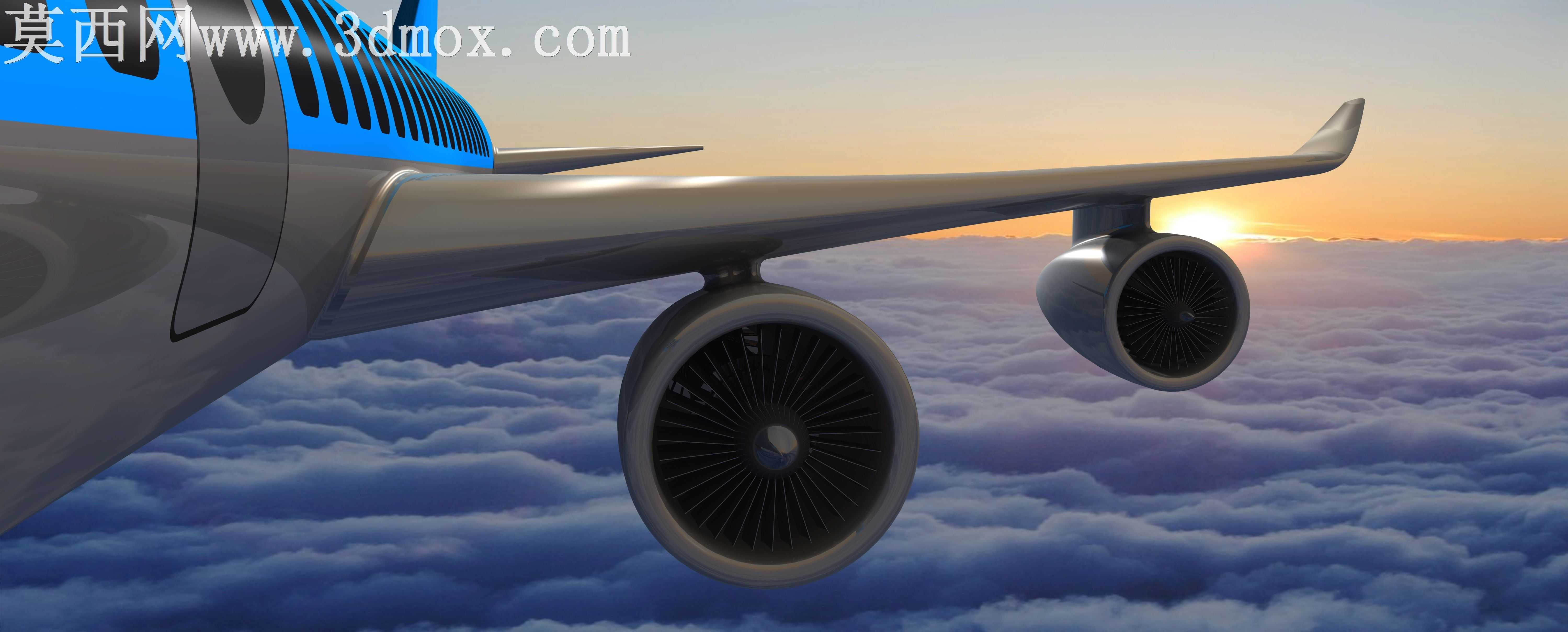

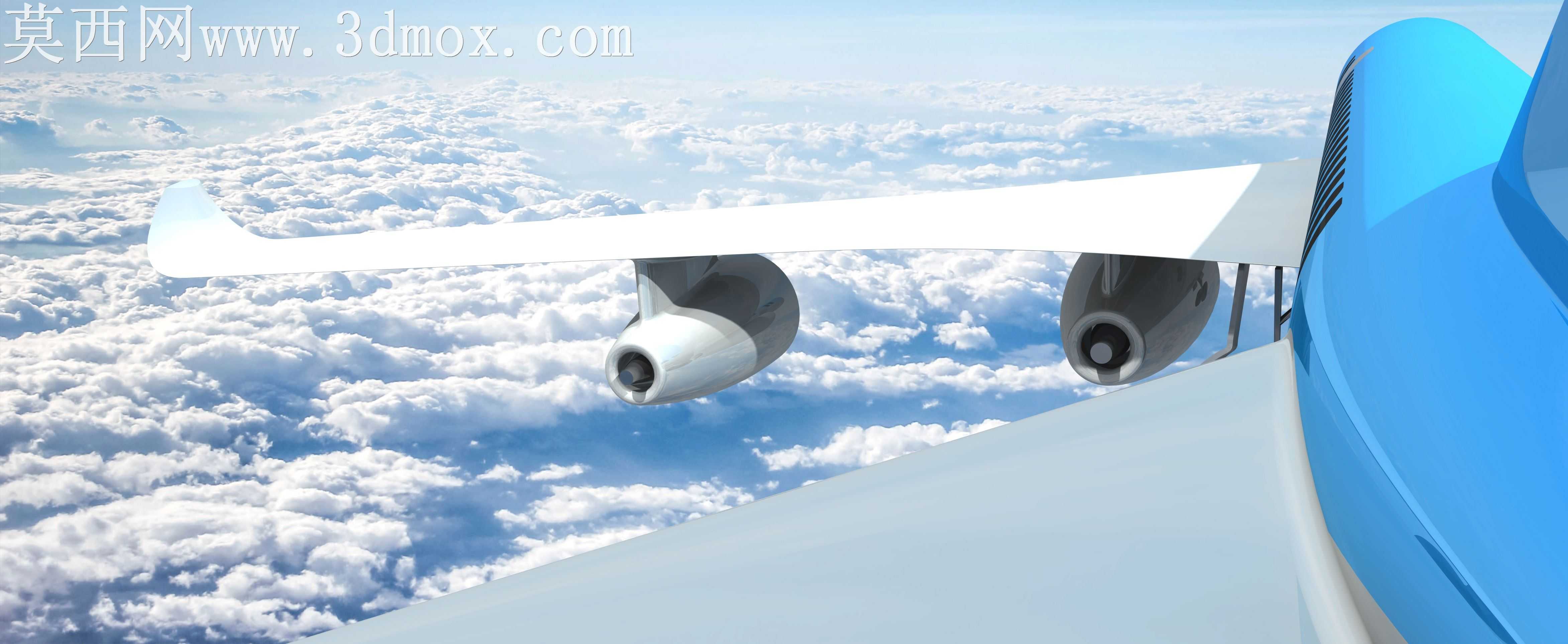

本作品为宽体民用客机的三维数字化建模成果，建模过程参考经典宽体客机的气动布局特征，在机翼设计环节引入NACA翼型参数进行翼面曲面构建，通过对翼型坐标点的拟合放样，保证机翼曲面的气动流线连续性，避免曲面出现褶皱、曲率突变等影响气动性能的建模缺陷。机身主体采用旋转放样结合多截面实体拟合的方式完成，从机头雷达罩的弧度过渡，到机身中段的等径舱段设计，再到机尾的收缩收尾，全程通过曲率检查工具调整曲面控制点，让整机外表面达到G2连续的顺滑效果。动力系统部分采用翼下吊挂四发布局，对发动机短舱的进气道唇口、风扇叶片、尾喷口收敛段都做了精细化的结构还原，短舱与机翼的连接挂架通过布尔运算完成结构衔接，还原真实客机的动力吊挂受力结构特征。起落架系统按照前三点式布局进行建模，前起落架采用双轮结构，搭配转向机构与减震支柱的细节刻画，主起落架为多轮小车式结构，完整还原了减震套筒、扭力臂、刹车组件、收放连杆的结构细节，所有起落架部件都按照真实收放逻辑完成装配约束，可支持后续的收放运动仿真。渲染环节采用哑光白作为机身主体材质，机头雷达罩使用天蓝色哑光材质区分，发动机短舱与机翼采用银灰色金属质感材质，轮胎使用黑色橡胶材质，金属部件添加轻微的环境反射效果提升真实感，场景采用渐变灰色背景配合顶侧主光源，突出整机的正面结构特征，让机身曲面的光影过渡自然，清晰展现各部件的结构层次。设计过程中对整机的比例进行反复校准，确保机身长度、翼展、发动机尺寸、起落架高度的比例符合真实宽体客机的尺寸逻辑，避免出现比例失调的问题，机翼的后掠角、上反角都参考真实民航客机的气动设计参数进行设定，尾翼部分的垂直尾翼与水平尾翼也按照常规客机的安定面设计逻辑完成曲面构建，保证整机气动布局的合理性。
