格拉泽·德克斯DG-100滑翔机精细三维设计

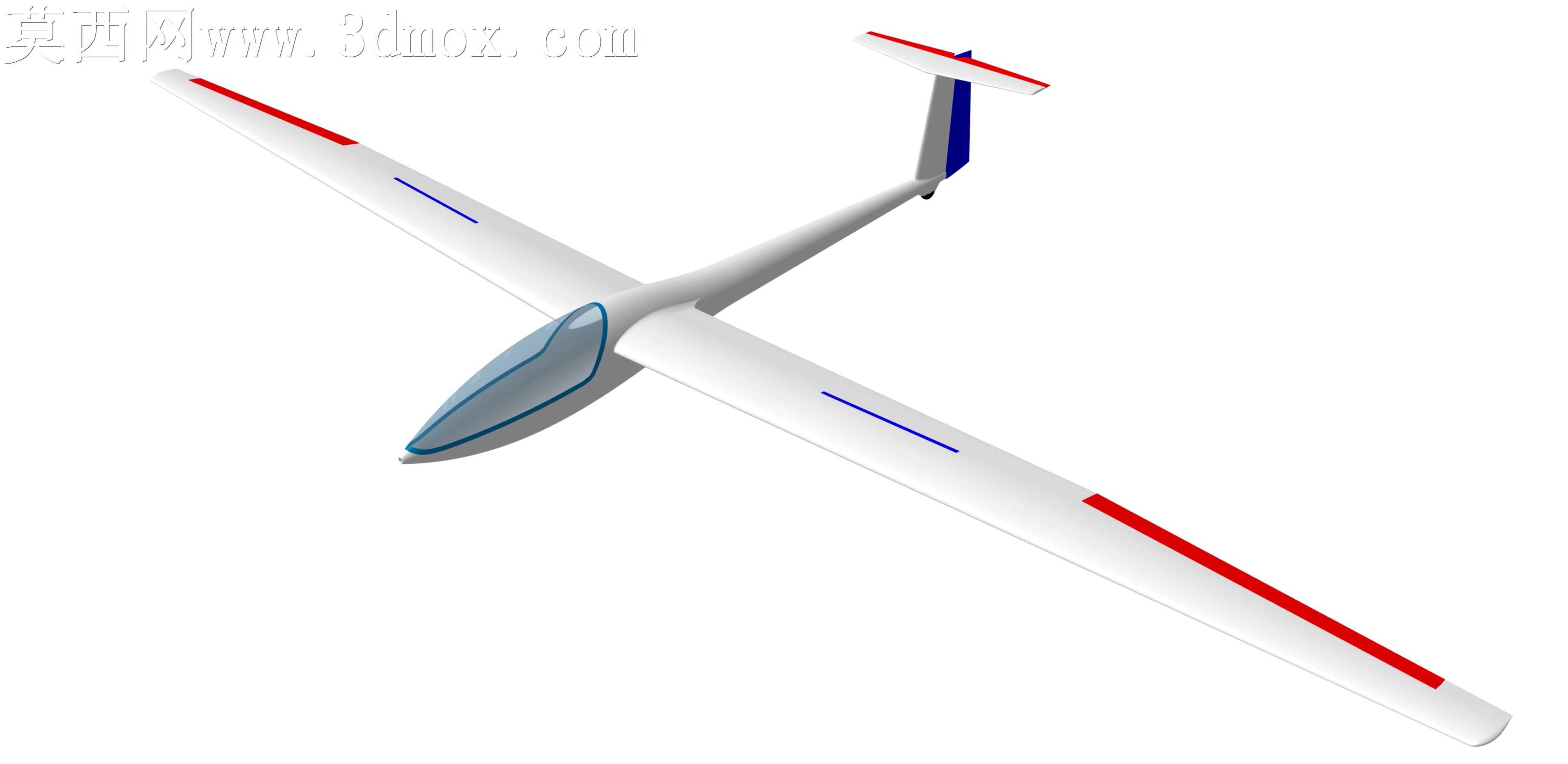

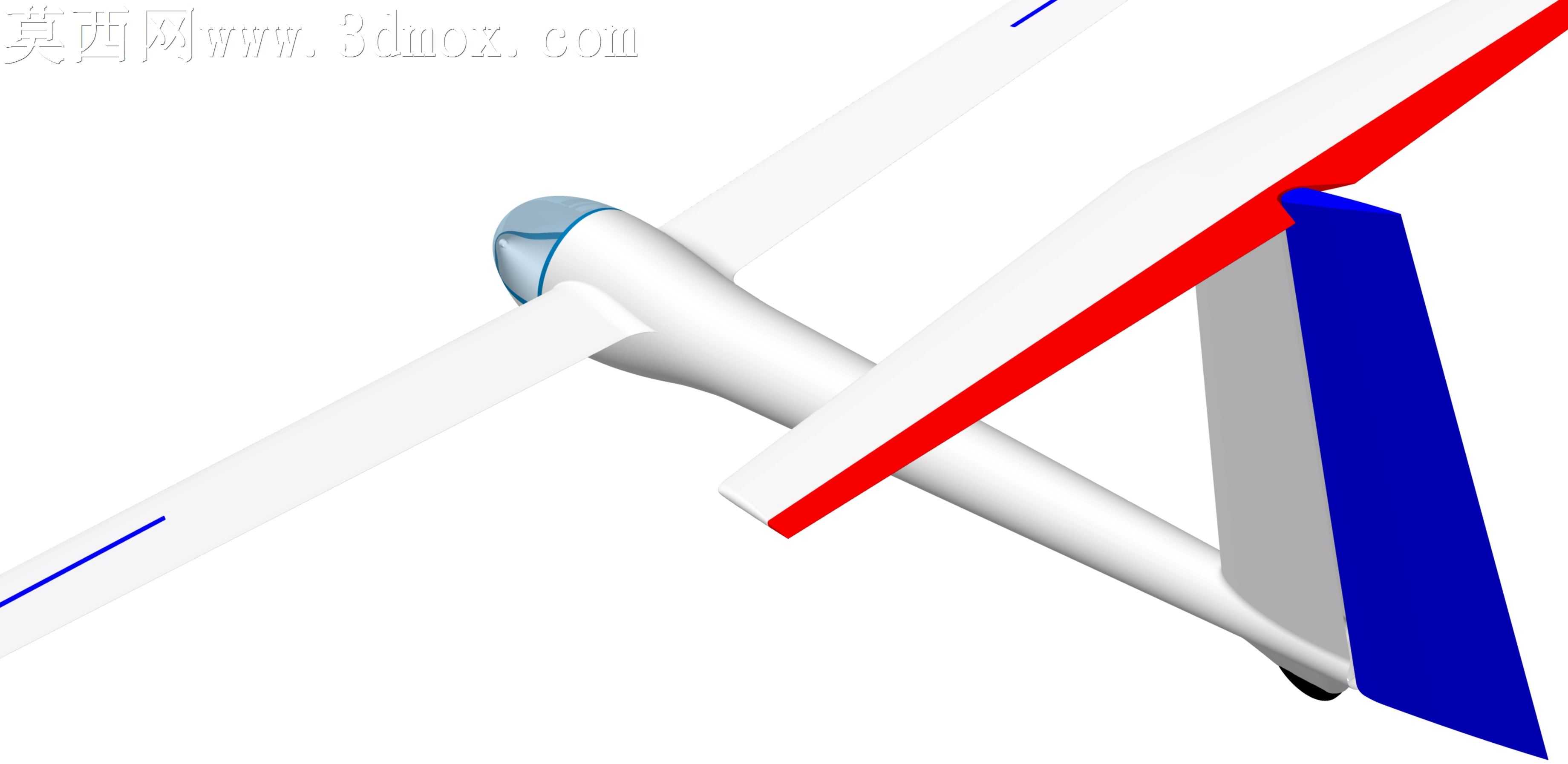

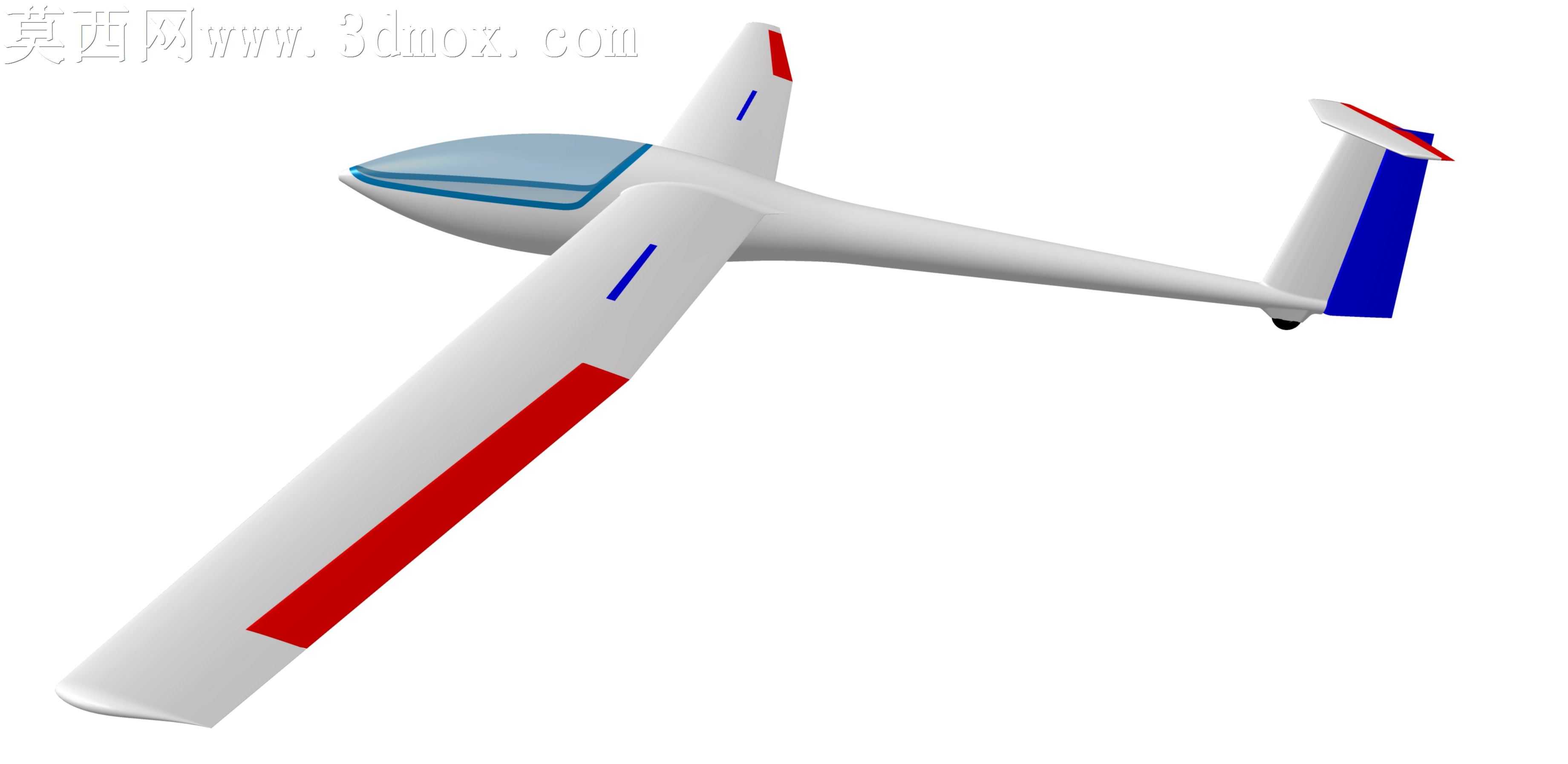

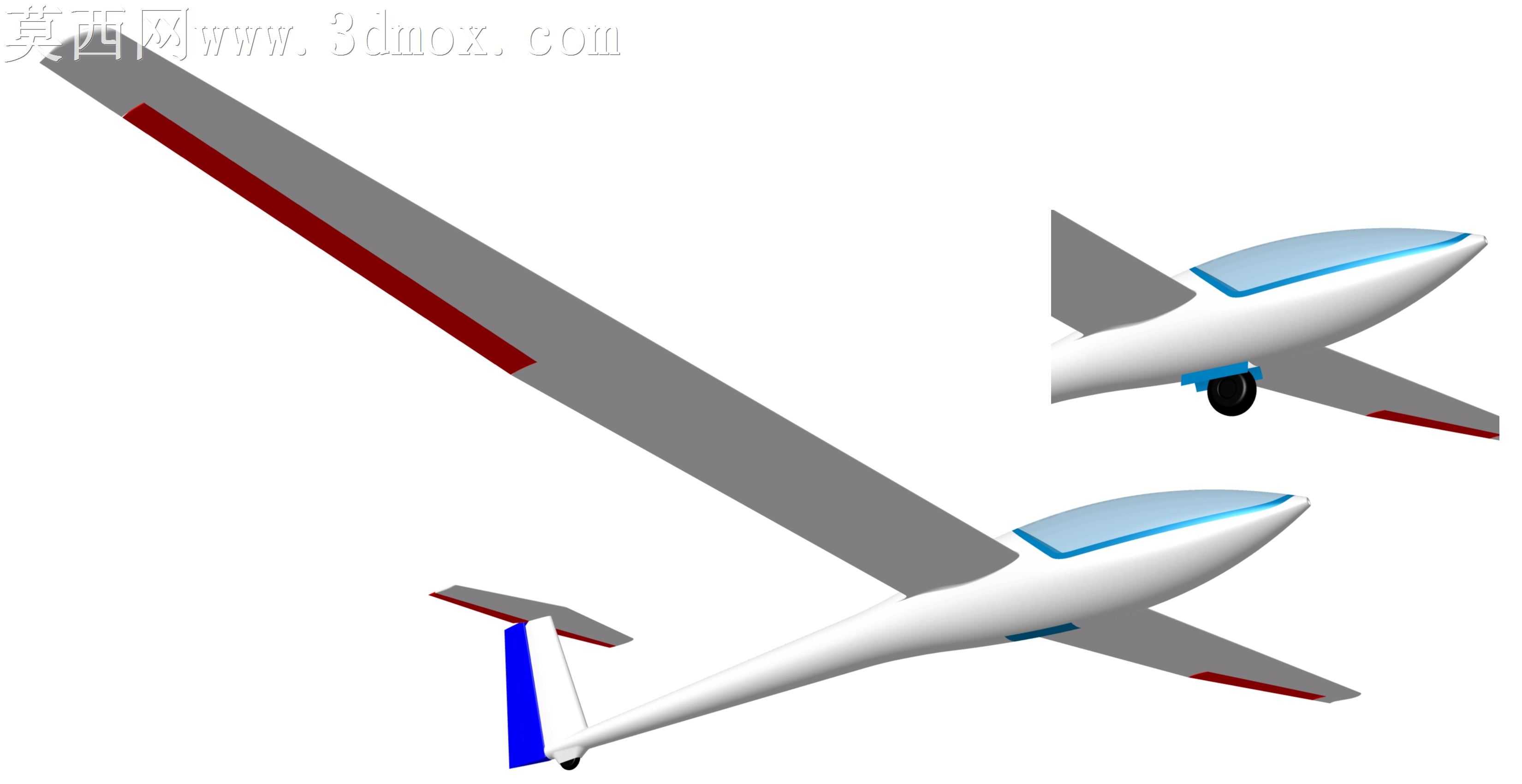

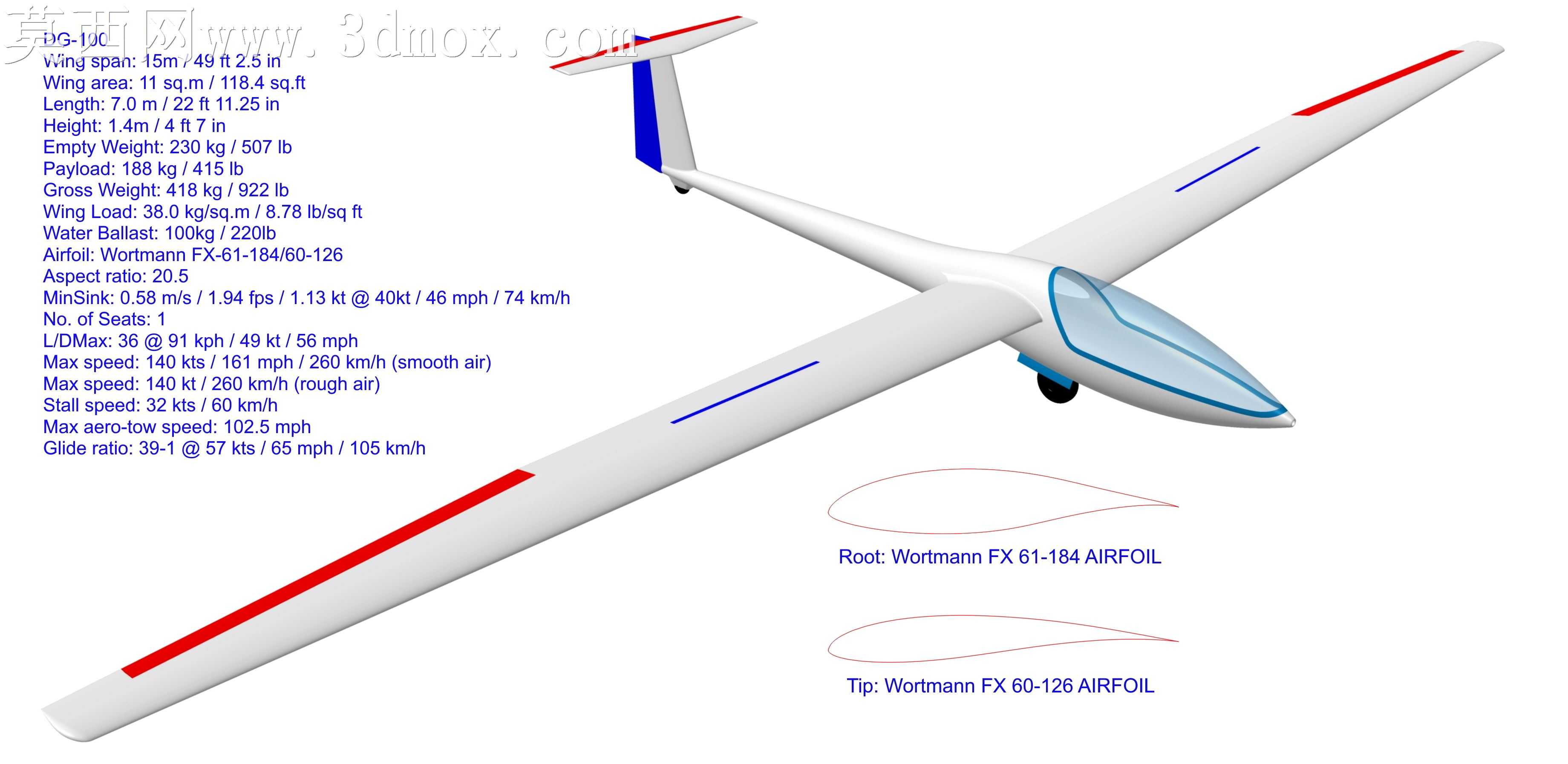

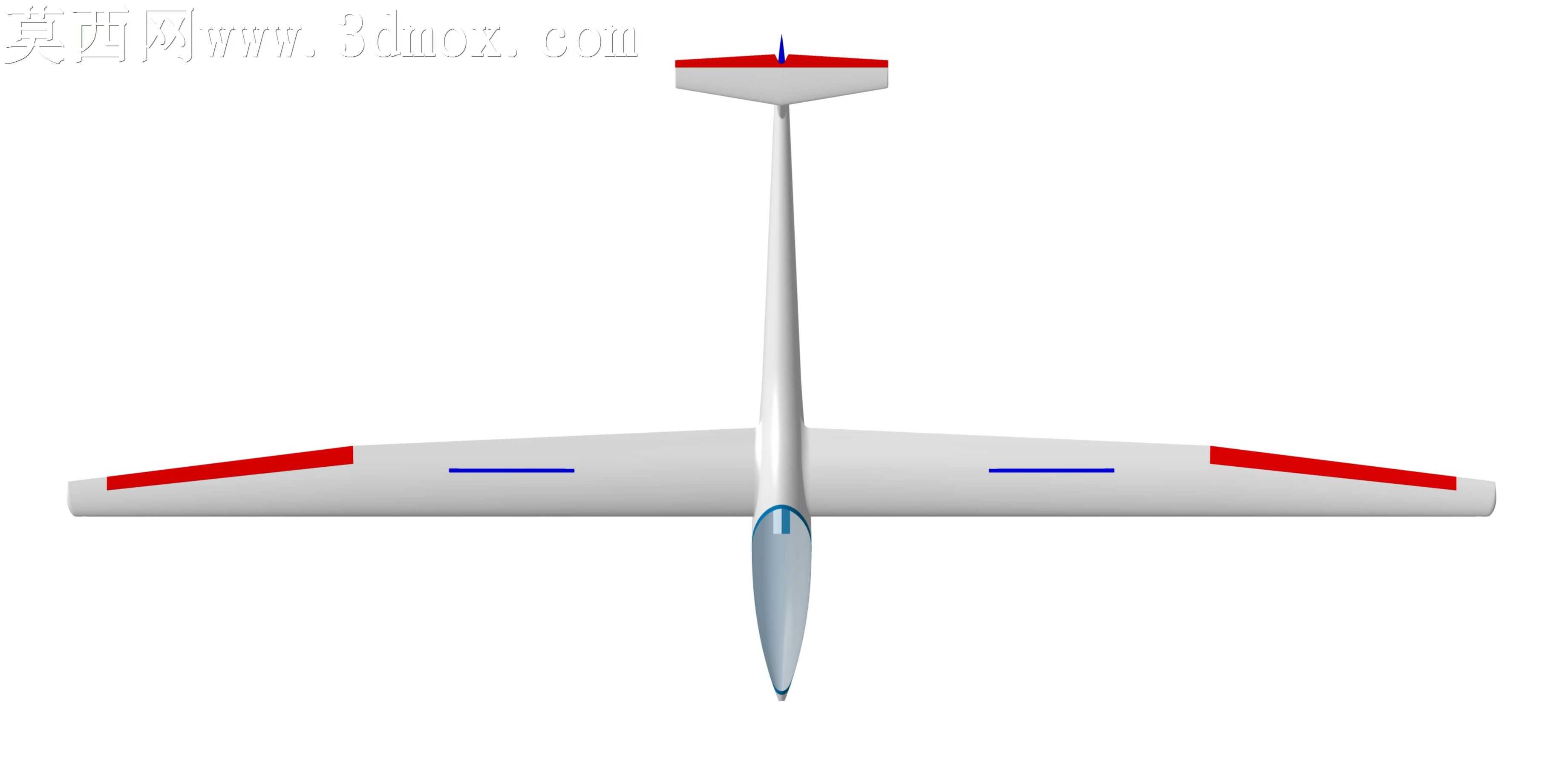

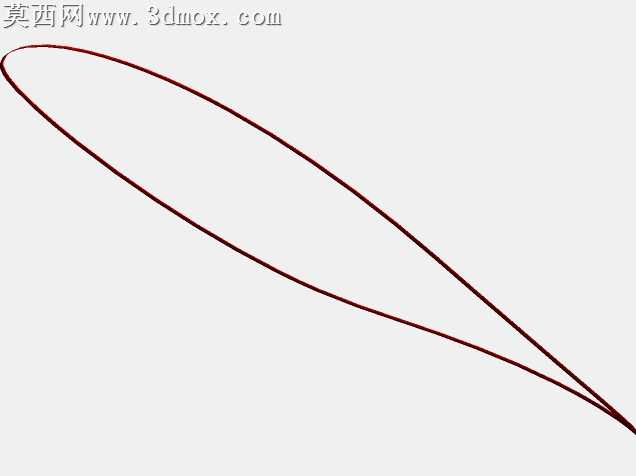

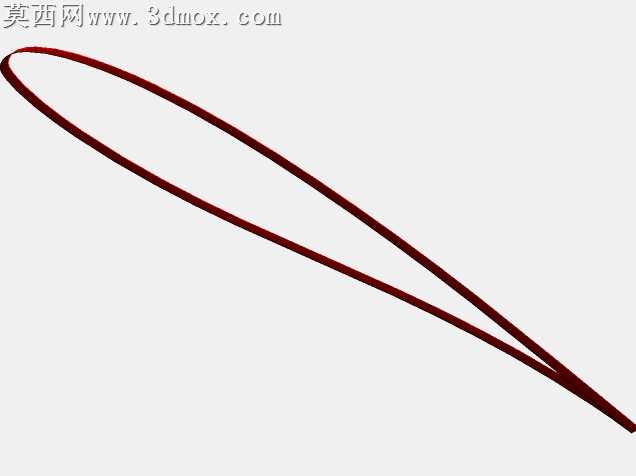

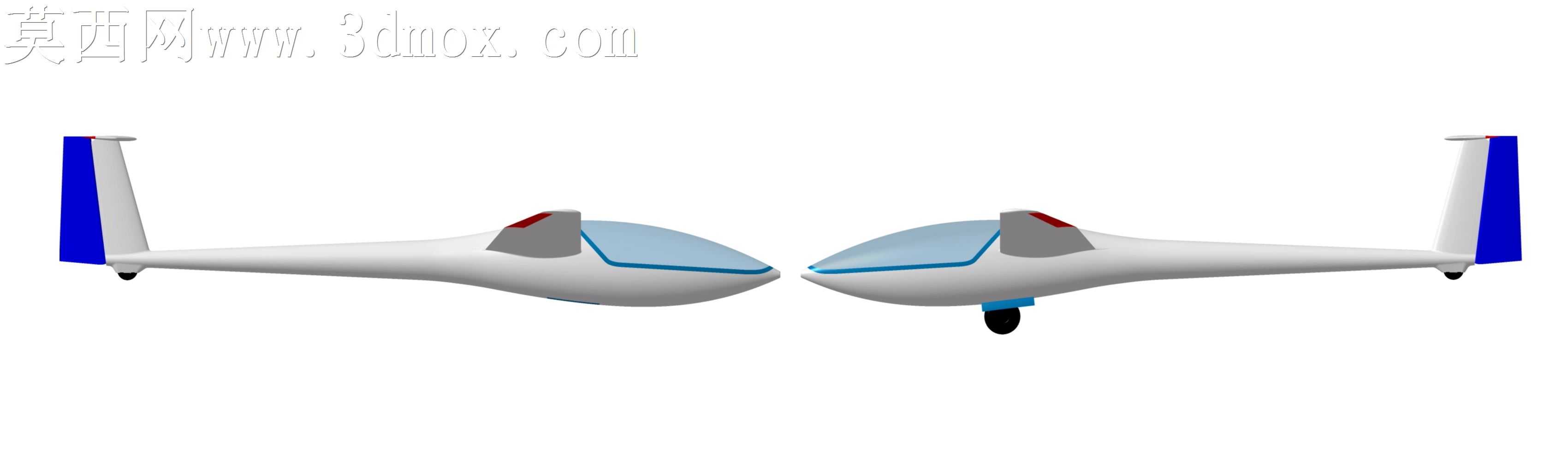

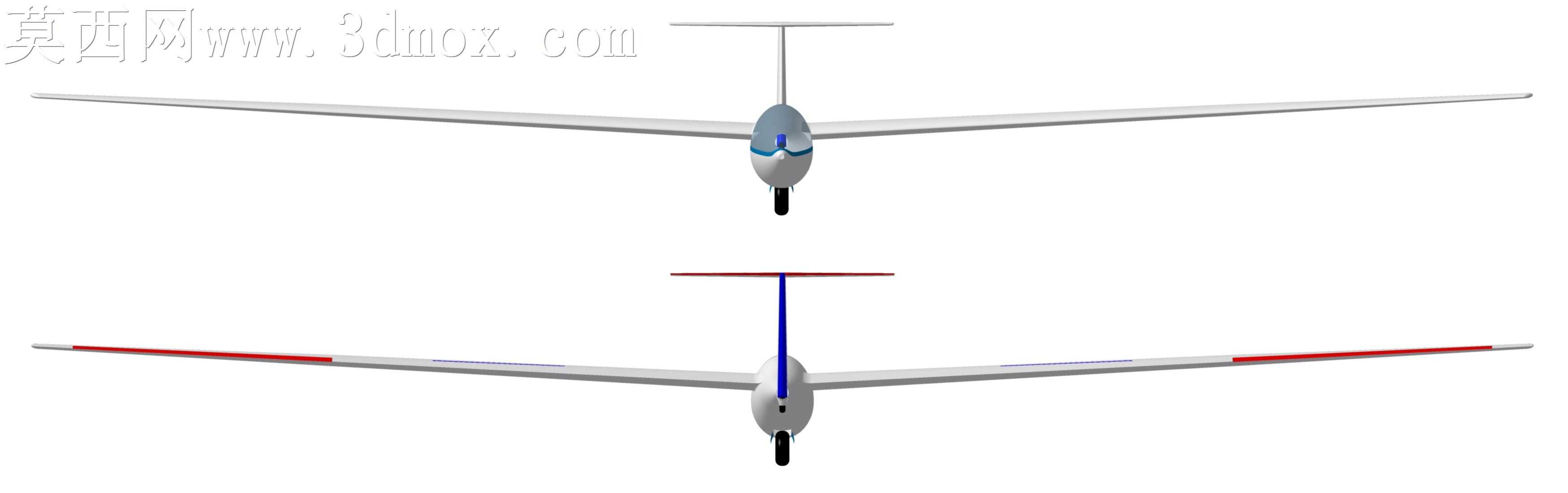

本作品为格拉泽·德克斯DG-100标准级滑翔机的1:1比例三维建模成果，建模过程严格参照该机型公开的真实气动参数与外形尺寸完成，整体建模逻辑围绕滑翔机的气动特性与结构还原展开。建模阶段首先依据翼根与翼尖分别采用的Wortmann FX 61-184、FX 60-126翼型数据绘制翼型截面曲线，通过放样命令生成修长的大展弦比机翼主体，机翼表面的红蓝标识条通过曲面分割后单独赋予对应材质实现，还原真机的外观标识特征。机身部分采用多截面曲面拼接成型，精准还原水滴形透明座舱盖的流畅曲面弧度，座舱盖区域单独设置半透明玻璃材质，调整折射率与透光参数模拟航空有机玻璃的视觉效果，机身主体采用哑光白色航空复合材料材质，调整表面粗糙度参数还原真机蒙皮的细腻质感。尾翼部分按照真机的T型尾翼布局分别建模，垂尾上的蓝白红标识同样通过曲面分区赋予材质完成，尾翼与机身的连接结构做了贴合真实装配逻辑的过渡处理，起落架部分还原了单轮主起落架与尾部小轮的结构，轮胎采用黑色橡胶材质，轮毂做金属质感处理。建模过程中对所有气动外形的曲面做了连续性检查，确保机身、机翼、尾翼的衔接处曲面达到G2连续，避免出现曲面棱角破坏气动外形的还原度。配套的渲染工作采用写实环境光设置，通过HDR环境贴图模拟户外晴空的光照效果，调整光线角度突出滑翔机修长的机翼线条与流畅的机身曲面，同时在展示图中配套标注了该机型的核心参数，包括翼展15m、翼面积11平方米、空机重量230kg、最大滑翔比39:1等真实数据，还单独绘制了翼根与翼尖的翼型轮廓线作为设计参考。整个模型完整还原了DG-100作为初代玻璃纤维滑翔机的外形特征，所有可动结构的位置包括座舱盖、起落架、舵面都按照真机的限位位置做了对应呈现，既可以作为航空科普的展示模型，也可用于滑翔机气动原理的演示场景，模型结构分层清晰，各部件独立成组，方便后续的编辑调整与二次开发。
