紧凑型SMD封装Arduino兼容开发板结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1144888
  • 紧凑型SMD封装Arduino兼容开发板结构设计
  • 紧凑型SMD封装Arduino兼容开发板结构设计
  • 紧凑型SMD封装Arduino兼容开发板结构设计
  • 紧凑型SMD封装Arduino兼容开发板结构设计
  • 紧凑型SMD封装Arduino兼容开发板结构设计
  • 紧凑型SMD封装Arduino兼容开发板结构设计
  • 紧凑型SMD封装Arduino兼容开发板结构设计

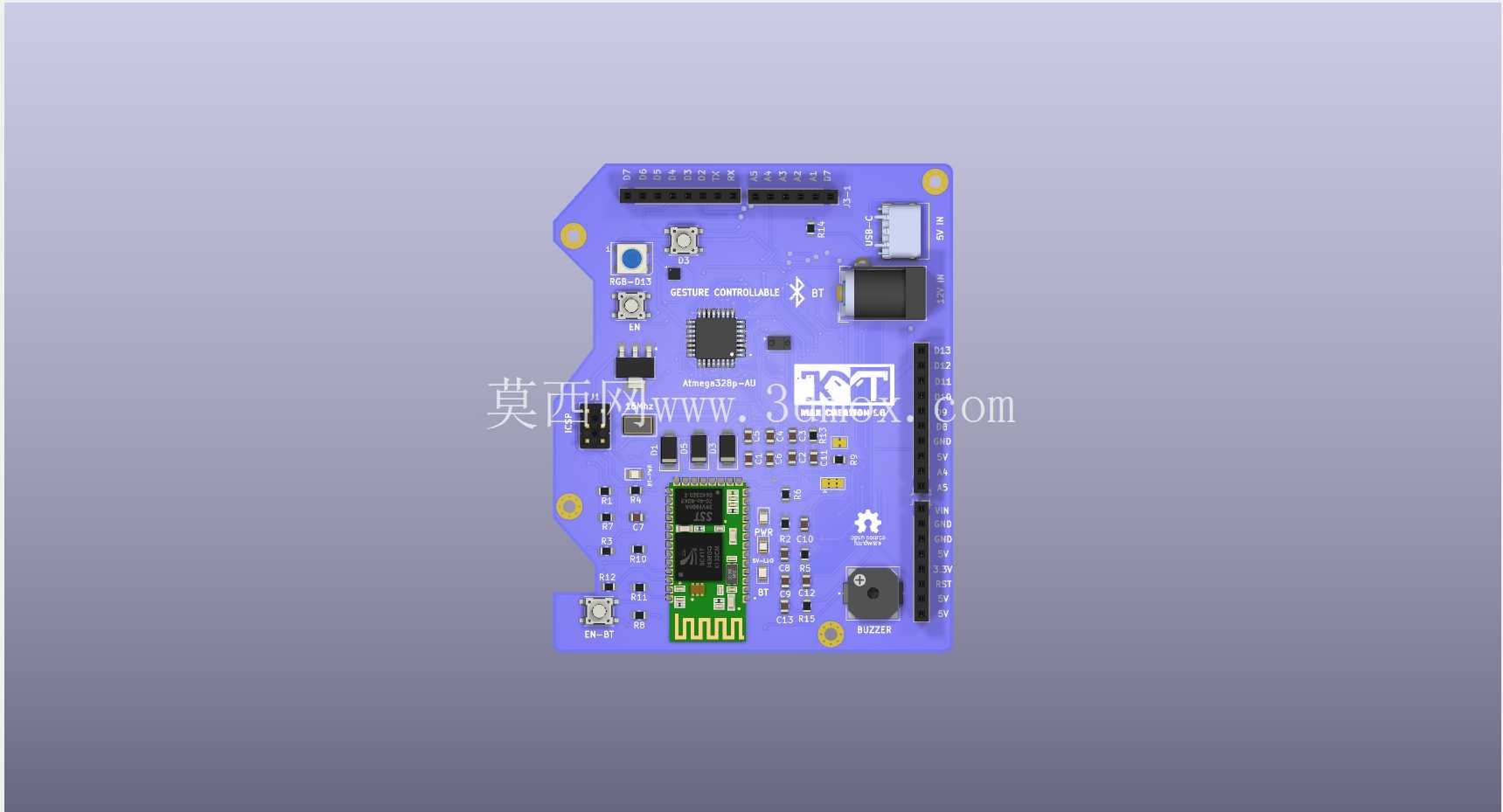

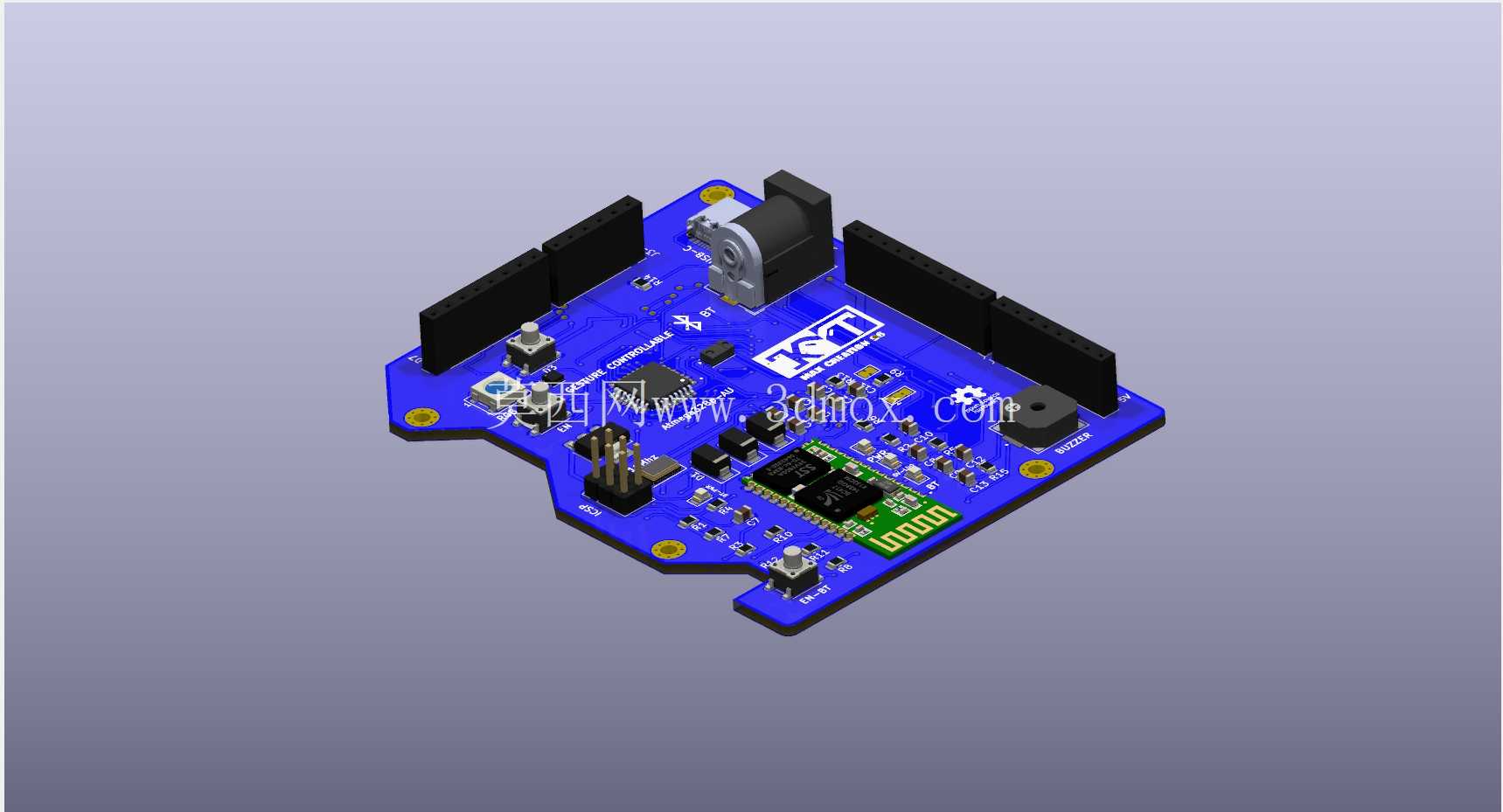

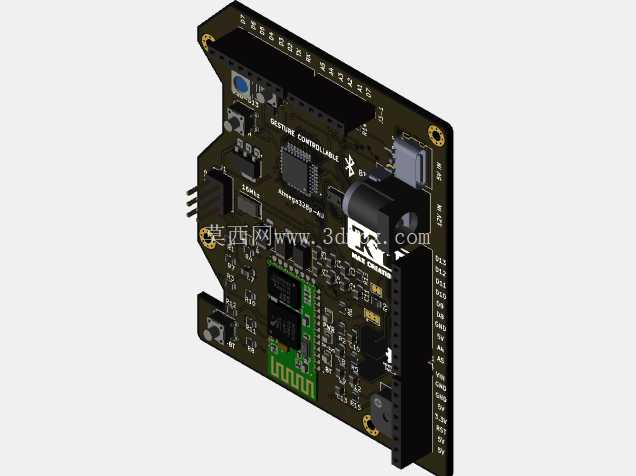

  从功能配置来看,板载集成WS2812B全彩RGB LED可直接实现状态指示、灯光交互效果,无需额外外接发光元件;APDS-9960手势传感器能够支持非接触式的手势识别操作,适合需要免触碰交互的穿戴设备、近场控制场景;有源蜂鸣器可直接输出音频提示信号,触觉开关支持本地按键触发输入,板载HC-05蓝牙模块能够实现短距离无线数据透传,省去了外接蓝牙模块的布线与安装空间;电源部分集成3.3V与5V双路LDO稳压器,其中AMS1117-3.3与TLV76750稳压器能够提供稳定的两路电压输出,满足不同外设的供电需求。这款紧凑型SMD封装的Arduino兼容开发板,核心控制单元采用ATmega328P-AU微控制器,从立项之初就瞄准嵌入式小型化项目与可穿戴电子设备的应用痛点做定向优化,区别于传统直插元件版本的Arduino板卡,全板采用表面贴装工艺布局,在保证核心功能完整的前提下大幅压缩了板卡整体占用空间,能够适配更多空间受限的集成场景。

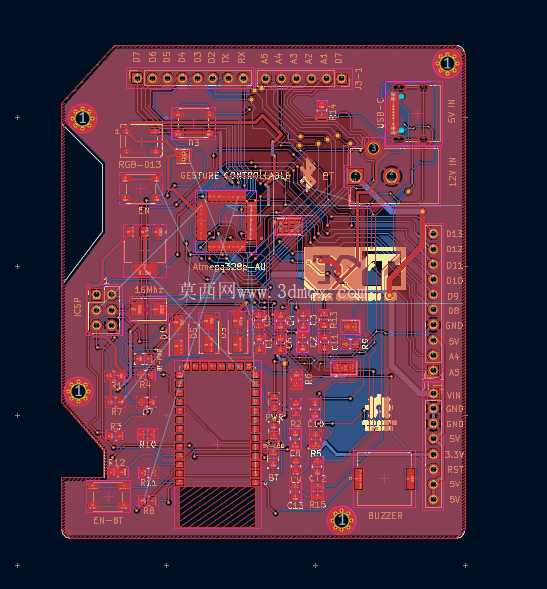

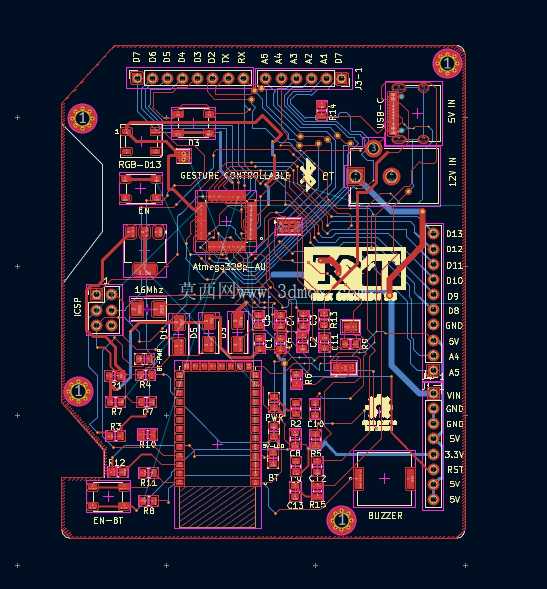

  供电接口设计上做了双重适配,既可以通过板载的USB-C接口接入5V电源,需要注意的是该USB-C接口仅做供电输入使用,不承担数据传输功能,同时也支持标准12V电源接口接入,通过板载稳压电路转换为板卡所需的工作电压,适配不同现场的供电条件。PCB设计阶段采用KiCad完成全流程设计,整体布局优先考虑紧凑性与布线合理性,所有数字引脚与模拟引脚均通过板边排针引出,方便开发者在原型开发阶段快速外接传感器、执行器等外设,无需额外飞线。板上预留了用于固件烧录的2x3 ICSP接头,配合下载器可以直接完成bootloader与用户固件的烧写操作;USB-C电源输入回路集成了CC下拉电阻,符合USB-C供电规范,避免接入充电器时出现兼容性问题。

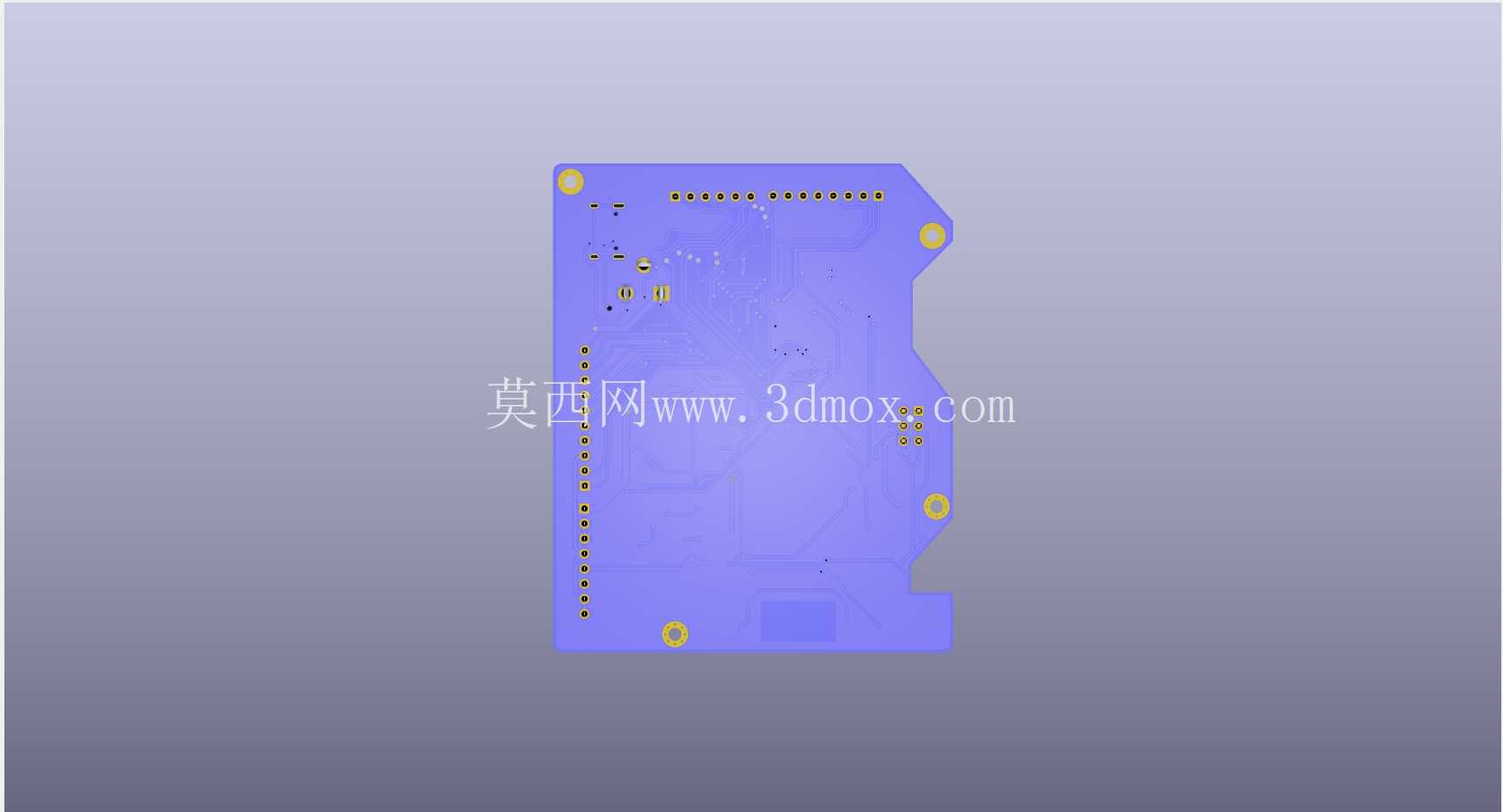

  从安装边界来看,板卡采用极简单板设计,固定孔位位置与标准Arduino板卡的安装孔位做了兼容设计,既可以直接替换原有项目中的标准Arduino板卡来缩小设备体积,也可以通过铜柱直接固定在小型设备壳体内部,适配DIY物联网终端、小型教育机器人、可穿戴交互装置等多种场景的安装需求。设计过程中针对DIY用户的使用习惯做了优化,所有元件均选用通用易采购的SMD封装型号,即使是个人开发者也可以自行完成板卡的焊接与调试;需要注意的是,当前版本的设计规则检查尚未完成全项验证,用户在自行制板打样前需要针对布线间距、过孔大小、阻焊层设置做二次检查,避免出现生产工艺问题。

  板卡的外设布局充分考虑了实际接线的便利性,蓝牙模块、传感器、电源接口分别布置在板卡的不同侧边,外接接线时不会出现线缆互相遮挡的问题,RGB LED与按键布置在板卡边缘位置,方便用户在设备外壳上对应位置开孔,实现指示灯外露与按键操作。对于需要做小型化智能设备开发的结构工程师来说,这款板卡的三维模型可以直接导入设备整体装配中,提前预留板卡安装空间、接口对位位置,避免后期结构改模;在做可穿戴设备设计时,可以根据板卡的实际厚度与元件高度,优化壳体内部的堆叠结构,在保证设备强度的前提下压缩整体厚度。板载的双路稳压电路也减少了外部电源电路的设计工作量,开发者只需要接入对应电压的电源即可完成系统供电,缩短原型开发的周期。
