泰克T912双通道示波器简化结构模型

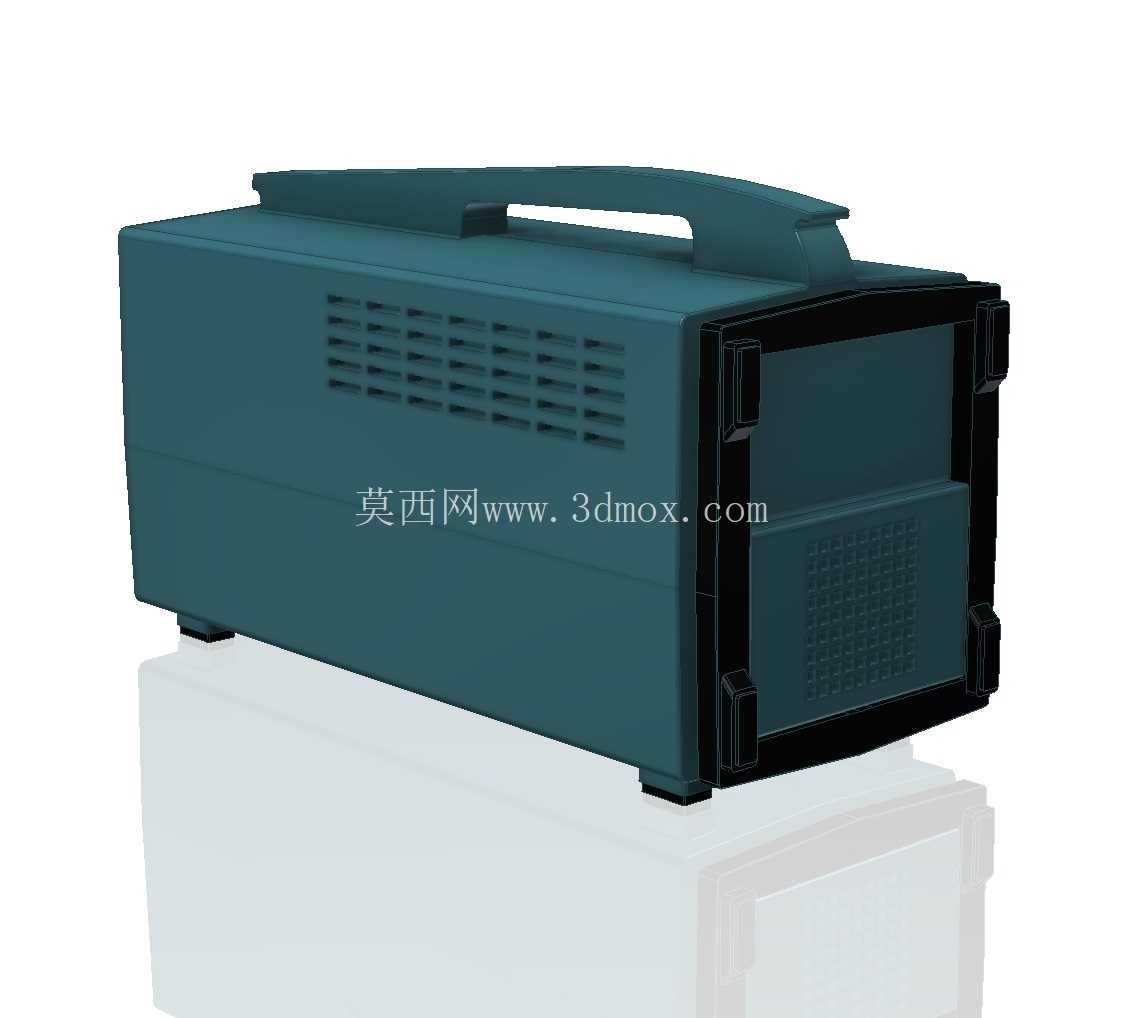

　　在电子测试测量领域，台式示波器是实验室、产线调试环节最常用的基础设备之一，泰克T912作为10MHz带宽的入门级双通道模拟示波器，常被用于基础电信号观测、教学实验、低频电路调试场景，其三维简化模型的搭建，主要服务于实验室布局规划、测试台架集成设计、设备外观方案评审等前期设计环节，不需要还原内部精密电路结构，仅需把控整体外形与安装边界即可满足设计需求。从实际使用场景来看，这类入门级模拟示波器多放置在防静电工作台上，周边会搭配信号发生器、直流电源、万用表等测试设备，因此建模时首先要确认设备的整体外轮廓尺寸，包括机身主体的长宽高参数，顶部提手的突出高度，底部支撑脚的垫高尺寸，避免在做台架布局时出现设备干涉、提手碰撞上层置物架、底部走线空间不足的问题。

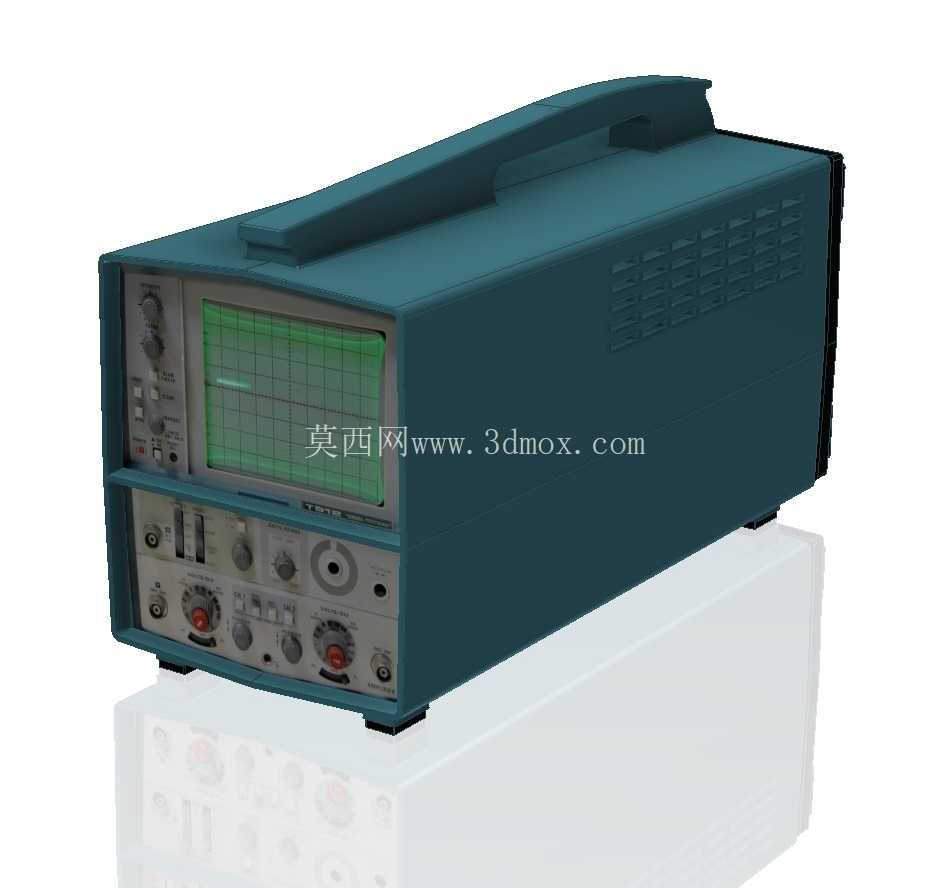

　　机身正面的操作区域布局是建模时需要重点还原的部分，左侧的通道输入接口、垂直档位调节旋钮、垂直位移旋钮，中间的CRT显示屏区域，右侧的水平时基旋钮、触发调节旋钮、电源开关，这些操作部件的位置关系要和实物保持一致，方便后续做人机工程校核时，确认操作人员坐姿状态下各旋钮的可达性，显示屏的观测角度是否符合日常使用习惯，不会被台面上的其他设备遮挡视线。设备侧面的散热格栅区域，在简化模型中不需要做出每一个散热孔的细节，但要标注出散热区域的范围，方便布局时预留足够的散热空间，避免将其他发热设备紧贴示波器散热面放置，影响设备长期运行的稳定性。

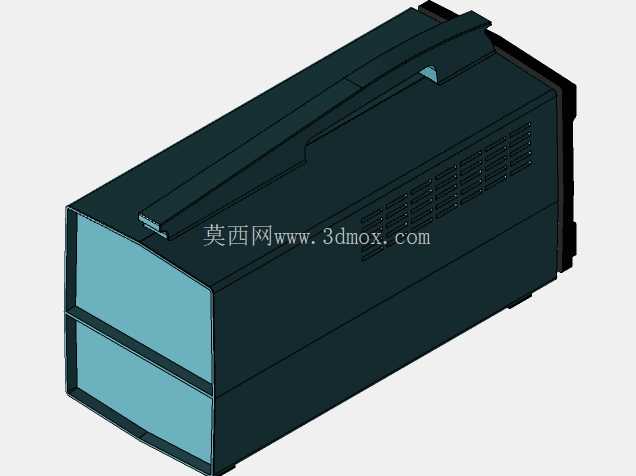

　　背部的接口区域、电源进线位置也要做简化示意，方便台架设计时规划电源线、信号测试线的走线路径，避免线缆过度弯折或者被设备挤压。顶部的一体化提手是这类便携台式示波器的典型结构，建模时要还原提手的弧度与安装位置，确认提手抬起和放下状态下的空间占用，既方便设备搬运时的握持，也要保证提手放下时不会突出机身过多，影响顶部堆叠其他轻薄测试附件。从设计思路上来说，这类用于总体方案的STEP简化模型，核心是把控设备的安装边界与外部交互特征，不需要拆解内部的示波管、扫描电路、电源模块等精密结构，一方面可以大幅降低模型的数据量，在做整体实验室布局、测试系统集成装配时不会出现软件卡顿、装配加载过慢的问题；另一方面也能避免内部结构细节泄露，同时满足方案阶段的尺寸校核需求。

　　在实际工程应用中，这类简化模型还可以用于教学实训台的设计，将示波器嵌入实训台的预留安装位时，需要准确的外轮廓尺寸、安装定位点、操作面的倾斜角度，保证嵌入后设备操作顺畅，显示屏观测角度合适，接口外露方便插拔测试线。另外在做设备外观改造、定制防护套设计时，这个级别的简化模型也能提供足够的外形参考，确认防护套的贴合度，预留出旋钮、接口、散热区域的开口位置，不会影响设备的正常操作与散热。需要注意的是，这个模型仅做总体尺寸参考，不能用于设备的逆向仿制、内部结构复刻，因为模型省略了所有内部元器件的安装结构、电路板固定位、内部走线空间，仅保留了外部宏观特征，适合方案阶段的布局规划与人机校核使用。对于结构设计从业者来说，搭建这类测试仪器的简化模型时，要优先保证关键安装尺寸、操作区域位置、外轮廓边界的准确性，非关键的倒角、细节纹理可以适当简化，平衡模型精度与文件大小，适配不同场景的使用需求，比如在做大型实验室整体布局时，甚至可以进一步简化成带基本特征的方块，只保留长宽高与操作面朝向即可，而在做单台设备周边的工装设计时，则可以适当增加接口、旋钮的细节，方便做干涉检查。
