Digilent Analog Discovery 2便携混合信号仪器结构

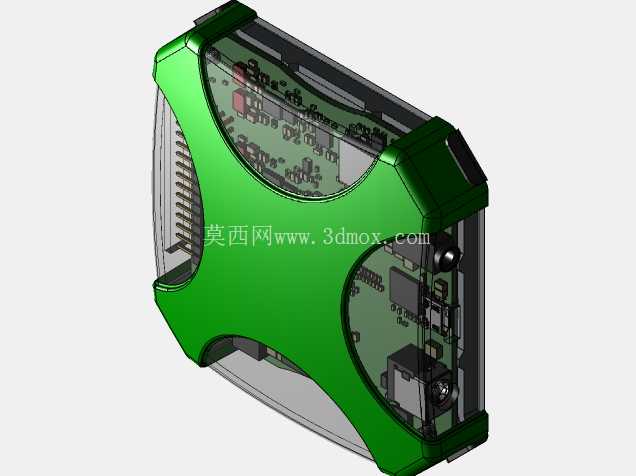

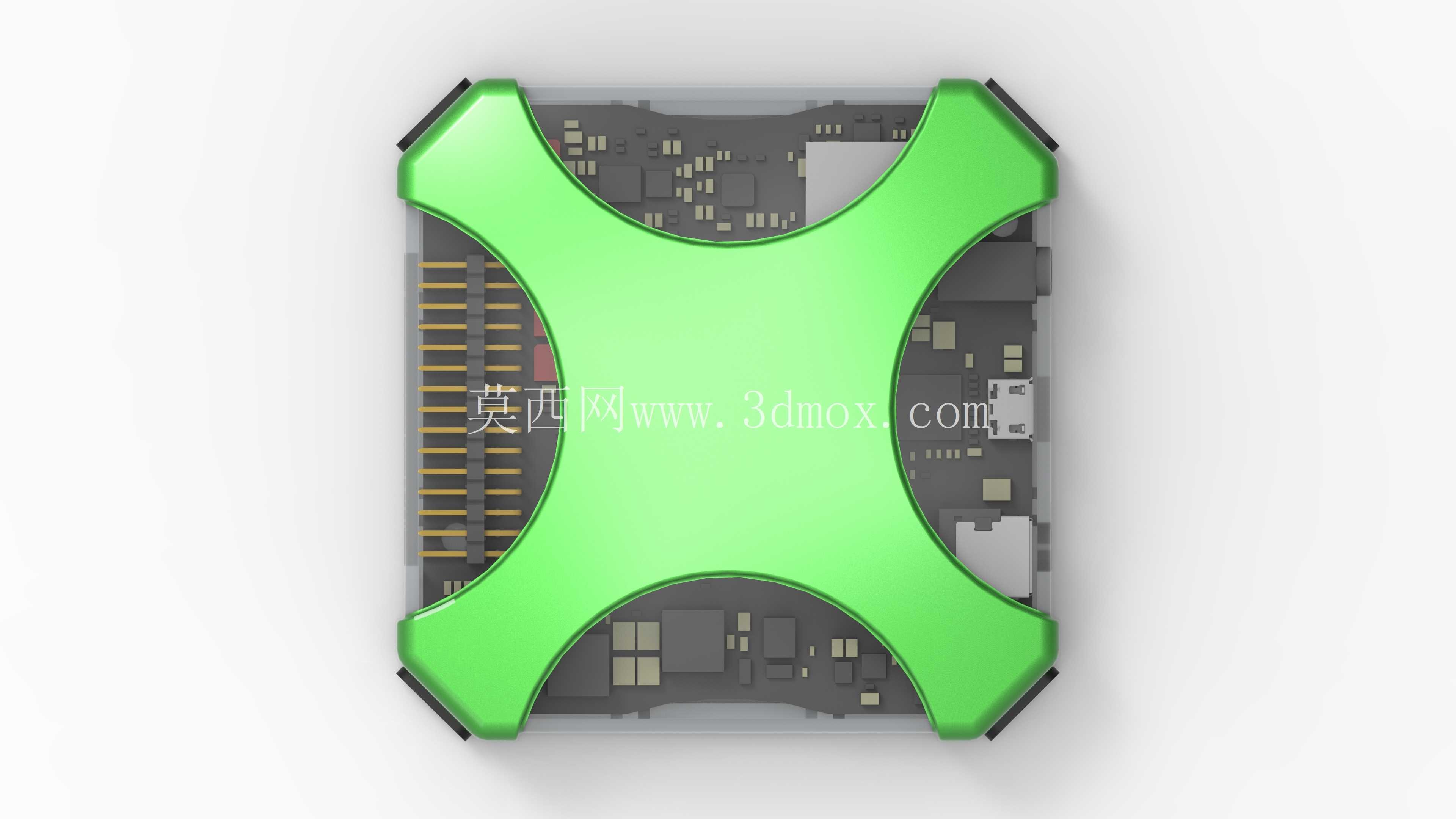

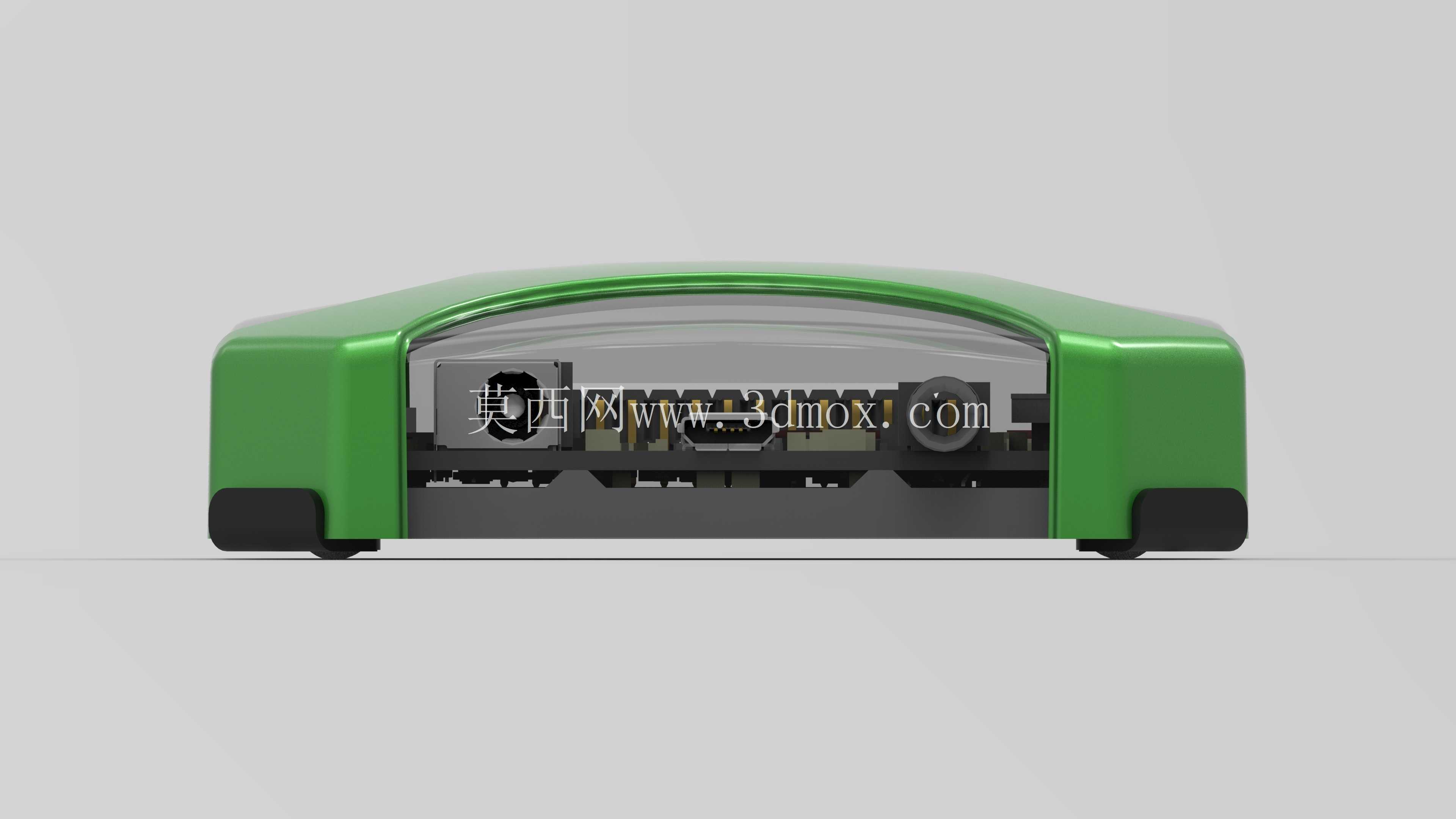

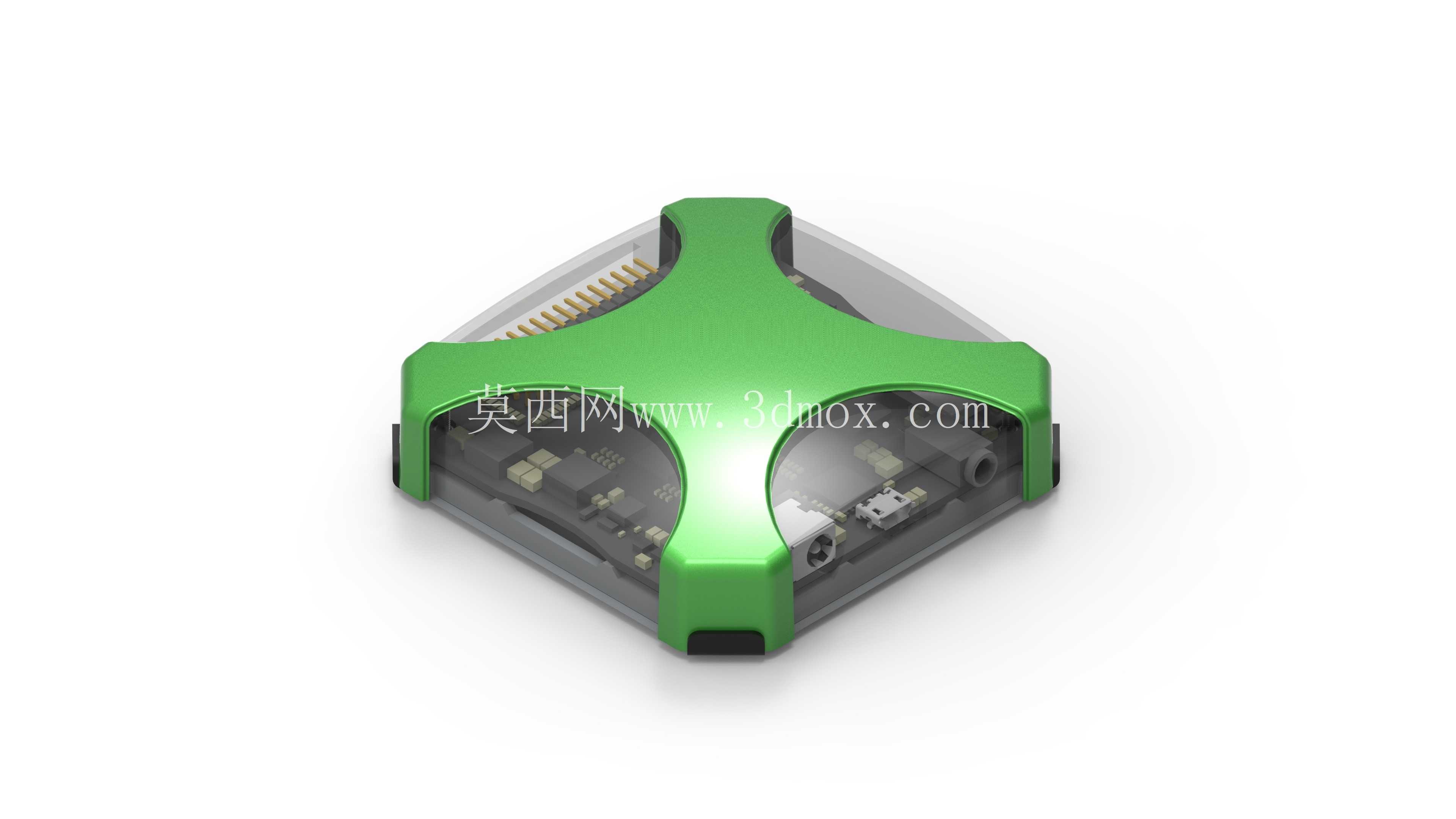

　　上盖采用半透明磨砂材质，一方面可以直观观察内部电路板的布局与接口状态，另一方面半透明材质不会完全遮挡内部结构，兼顾了外观辨识度与结构防护性，同时磨砂处理可以减少表面指纹残留，提升日常使用的耐脏性。设备的接口全部布置在侧边的凹陷区域，包括USB通信接口、信号输入输出排针、校准接口等，这种内凹的接口布局可以避免外接插头突出设备整体轮廓，在收纳或者堆叠放置时不会因为外力挤压导致接口损坏，同时排针接口的位置与防护框架的缺口对齐，方便杜邦线等测试线材的插拔，不会被边框干涉。在电子实验室调试、嵌入式开发验证、学生电路实验以及现场电路故障排查的场景中，这类便携型混合信号测试设备已经逐渐替代部分台式仪器的使用场景，尤其是在空间受限、需要外出携带测试的工况下，紧凑的结构设计能大幅降低携带负担，同时覆盖多数常规电路测试需求。从结构设计角度看，这款设备采用四角对称的X型防护框架作为主体支撑结构，绿色的硬质防护边框采用圆角过渡设计，既可以在设备跌落时吸收冲击能量，保护内部核心电路板不受外力磕碰，也能在桌面放置时形成稳定的支撑面，避免设备滑动。从功能实现的结构匹配来看，内部电路板采用分层布局，模拟信号采集电路与数字信号发生电路做了物理分隔，减少不同信号之间的串扰，这也是混合信号测试设备结构设计的核心要点——通过结构上的空间隔离提升信号测量的精度，避免数字电路的高频噪声影响模拟采集的准确性。设备的整体尺寸控制在手掌大小级别，安装与放置不需要额外的固定支架，直接放置在桌面即可使用，底部的四个边角与桌面接触的位置做了微小的凸点设计，既可以垫高设备底部，提升空气流通帮助电路板散热，也能增加与桌面的摩擦力，防止测试过程中设备被线材拖拽移位。

　　在实际使用场景中，这款设备可以完成示波器波形采集、任意波形信号输出、逻辑信号分析、电源输出等多种测试功能，对应的结构设计上，不同功能的电路模块对应到外壳的不同区域，发热相对较大的电源处理模块布置在靠近边框通风间隙的位置，利用自然对流完成散热，不需要额外加装散热风扇，既降低了设备运行的噪声，也减少了风扇带来的振动对高精度模拟采集的影响。外壳的装配采用卡扣加少量螺丝的固定方式，卡扣分布在防护边框与上下盖的结合位置，既可以保证外壳结合的紧密性，减少缝隙，也方便后期维护时拆开外壳检修内部电路，螺丝仅布置在四个边角的隐藏位置，不会破坏外观的整体性。从建模的角度来看，这类设备的曲面过渡需要重点关注X型防护边框的曲率连续性，四个弧形支撑臂的曲面要做到顺滑过渡，避免出现棱角突兀的情况，同时半透明上盖与边框的配合间隙需要控制在均匀的0.1mm级别，既保证装配的可行性，也不会出现缝隙不均影响外观的问题。接口位置的建模需要严格匹配实际接插件的尺寸，确保排针、USB接口的位置与外壳开孔完全对齐，不会出现装配时接插件与外壳干涉的情况，内部电路板的定位柱位置也要精准对应，保证电路板安装后不会出现晃动，避免因为振动导致接插件接触不良。

　　在高校电子实验室的场景中，这类设备经常被学生频繁移动、插拔线材，因此边角的防护结构强度是设计的重点，X型的边框采用加厚的工程塑料材质，抗冲击强度可以满足1米高度自由跌落不出现开裂的要求，同时边框的弧度设计可以分散跌落时的冲击力，避免应力集中导致外壳破损。对于现场工控电路排查的场景，设备的便携性意味着结构重量要尽可能控制，整体外壳采用轻量化的工程塑料材质，内部没有多余的金属配重结构，整体重量控制在数百克级别，放入工具包携带不会增加过多负担，同时外壳的材质耐油污、耐常见的化学试剂擦拭，在工业现场使用后可以直接用酒精擦拭清洁，不会出现表面腐蚀或者掉色的问题。

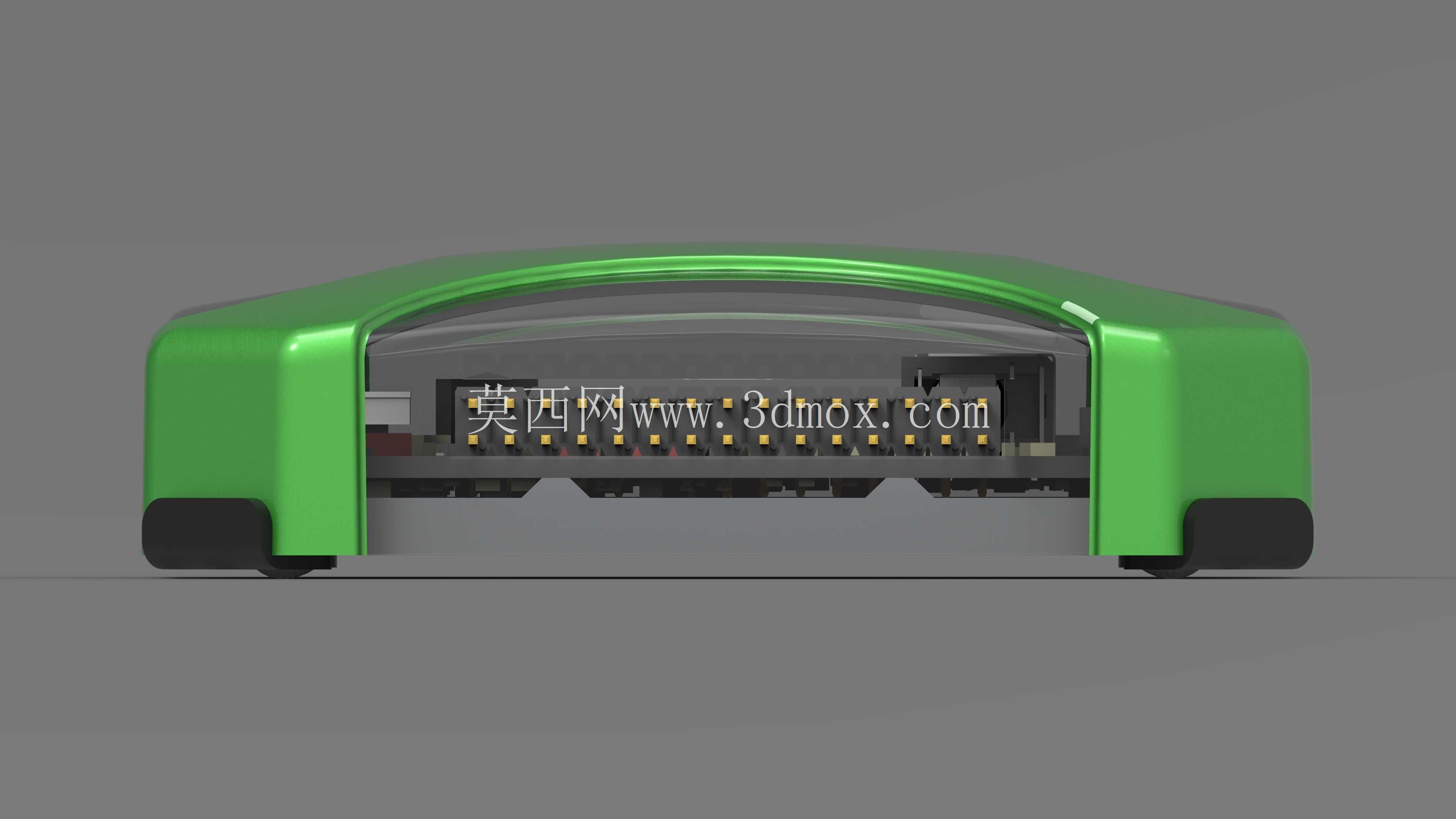

　　从信号接口的布局逻辑来看，所有输入输出接口沿设备侧边单侧集中布置，方便测试线材的统一整理，不会出现线材从不同方向伸出导致桌面杂乱的情况，同时接口旁边的外壳上预留了丝印标识的位置，建模时需要预留出丝印的凹陷区域，方便后期标识不同通道的功能，避免用户插错接口。设备底部没有设计额外的电池仓，采用USB供电的方式，因此不需要预留电池更换的结构，进一步压缩了设备的整体厚度，使得设备可以放入笔记本电脑的夹层中携带，适配移动办公的测试需求。在结构细节上，半透明上盖与内部电路板之间预留了足够的安全间隙，避免电路板上的元件引脚直接接触到上盖内壁，防止出现短路风险，同时上盖内侧做了细微的散光纹理，当设备运行时的状态指示灯亮起时，光线可以通过散光纹理均匀透出，不会出现局部亮斑，既可以直观显示设备的运行状态，也提升了外观的精致感。
