通讯设备用异形塑料调节旋钮结构设计

　　这款异形调节控件主要适配手持通讯终端、车载通讯模组的参数调节场景，日常使用中承担频段切换、音量增益、信道微调的操作交互功能，区别于常规圆形旋钮，其非对称翼型外形是为了匹配设备壳体的曲面弧度，避免控件突出壳体过多造成误触，同时在戴劳保手套操作的工况下，异形轮廓能提供更大的侧向摩擦力，无需精准对位就能完成拧动操作，适合户外作业、应急通讯这类操作环境复杂的使用场景。

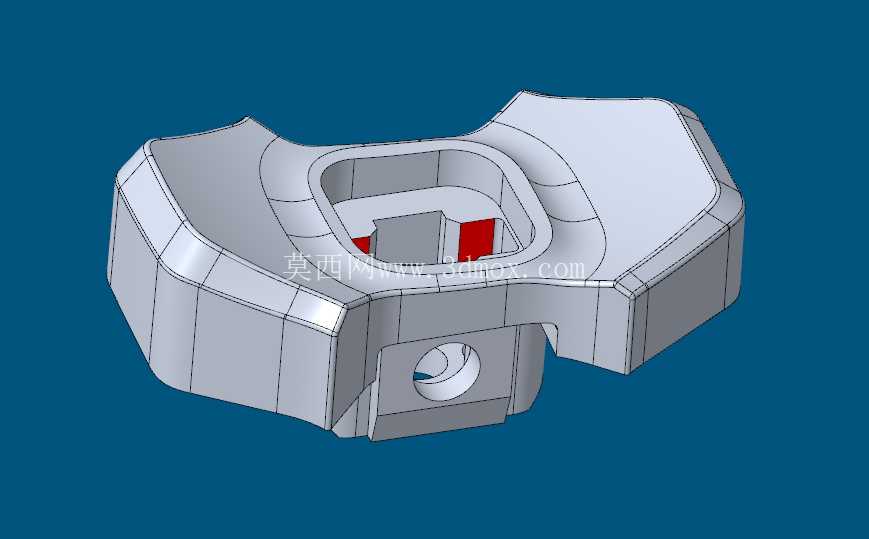

　　从结构设计逻辑来看，控件整体采用中空壳体结构，中部的方形嵌套槽是和设备内部电位器转轴的配合位，槽内预留的两个红色卡位凸台，是用来卡接转轴上的D型切面，避免旋钮长期转动后出现跟转打滑的问题，下部的横向通孔是锁丝安装位，装配时从旋钮侧部拧入紧定螺钉，就能将旋钮和转轴完全锁死，相比传统的过盈压装结构，这种锁丝固定的方式能承受更大的扭转力矩，不会因为温度变化导致塑料件收缩松动。外形尺寸的边界设定完全贴合通讯设备的壳体安装空间，整体最大外轮廓宽度控制在38mm，前后突出安装面的高度不超过12mm，两侧的翼型延伸边刚好和壳体表面的曲面齐平，安装后不会形成突兀的凸起，也能避免设备跌落时旋钮直接承受冲击力，降低旋钮断裂的风险。

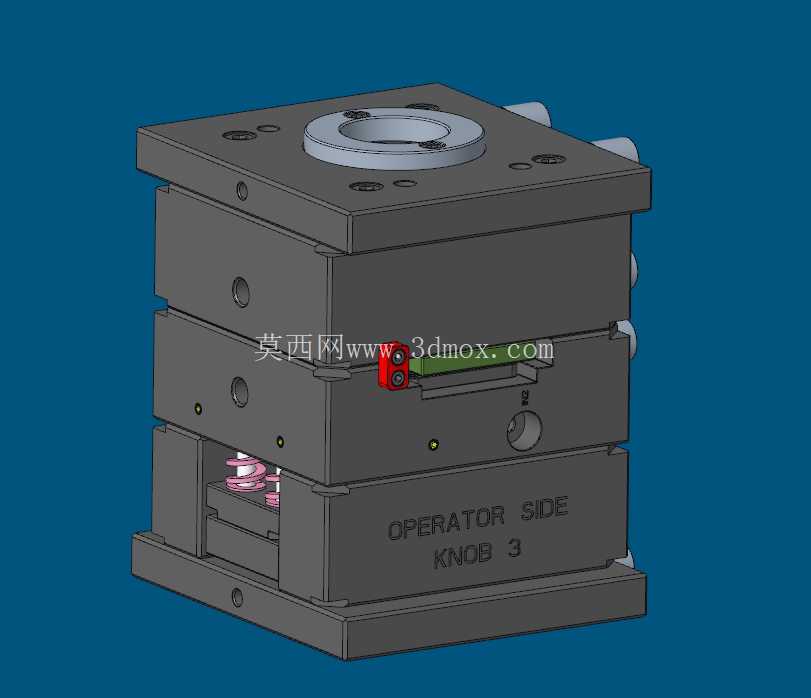

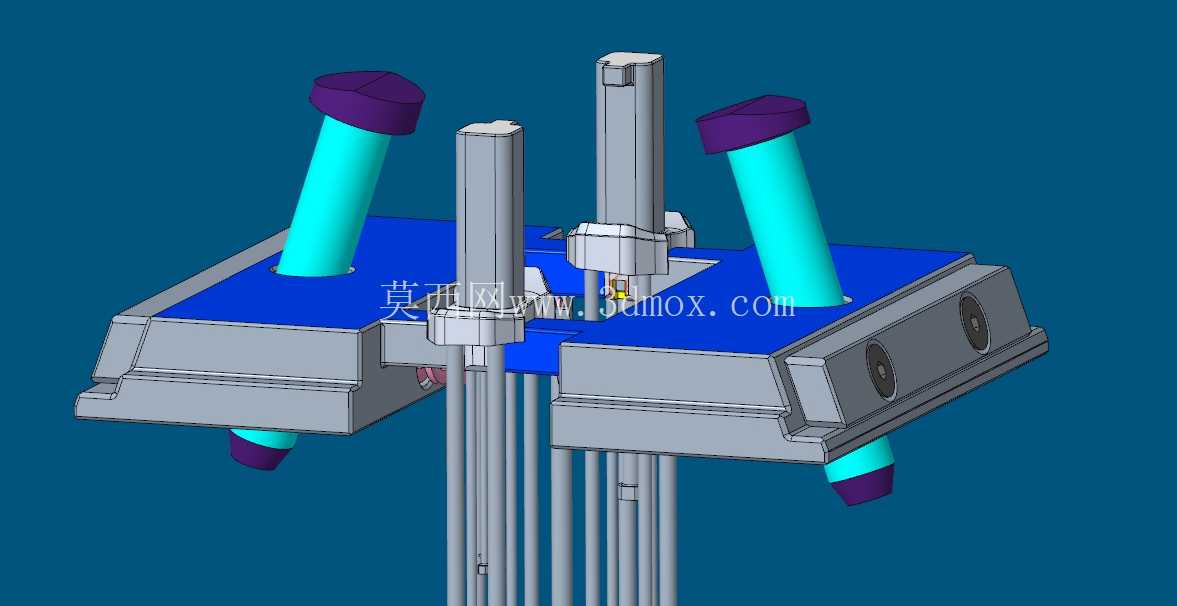

　　设计过程中优先考虑了注塑成型的工艺可行性，所有外表面的曲面都做了1.5度的脱模斜度，内部的加强筋厚度控制在主体壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲的问题，边缘的过渡圆角全部设置为R0.8以上，既可以消除注塑件的应力集中点，也能避免操作时锐边划伤手指。控件的主体壁厚均匀控制在2.2mm，既保证了足够的结构强度，在1.5N·m的扭转力矩下不会发生开裂，也不会因为壁厚过大导致注塑周期过长，提升批量生产的效率。

　　安装边界的设计上，旋钮底部和设备面板的配合面做了0.3mm的止口结构，装配后可以遮挡面板和旋钮之间的装配间隙，同时能阻挡灰尘、水汽从安装缝隙进入设备内部，满足通讯设备IP54级别的防护要求，中部的嵌套槽和电位器转轴的配合公差选用H7/h6的间隙配合，装配时无需额外涂胶就能顺畅套入，配合锁丝结构完全可以满足长期使用的可靠性要求。两侧的翼型结构并非单纯的造型设计，其下表面和面板之间预留了0.5mm的间隙，拧动旋钮时不会和面板表面发生摩擦，同时翼型的边缘做了防滑纹理的预留位，后续可以根据外观需求做晒纹或者滚花处理，进一步提升操作时的摩擦力。从实际使用的工况出发，这款旋钮的操作角度设定为300度，覆盖电位器的全行程调节范围，旋钮上的标识位预留了0.3mm深的凹槽，可以填充色漆用来指示当前调节档位，即使在光线较差的环境下，也能通过触摸感知旋钮的档位位置。结构设计时还做了防呆处理，中部方形槽的其中一个角做了小切边，和电位器转轴的切边对应，装配时不会出现方向装反的问题，减少产线装配的出错率。
