起重作业用重型吊钩滑轮组结构设计

在车间重型工件转运、港口散货装卸、基建现场构件吊装这类常规起重作业场景里，吊钩滑轮组是直接承接吊重载荷、连接起升钢丝绳与被吊物的核心受力部件，它的结构合理性直接决定起重作业的载荷传递效率与操作安全性，很多现场吊装作业的故障隐患，往往都出在吊钩组的结构匹配、滑轮绳槽设计或者吊钩防脱结构的细节处理上。

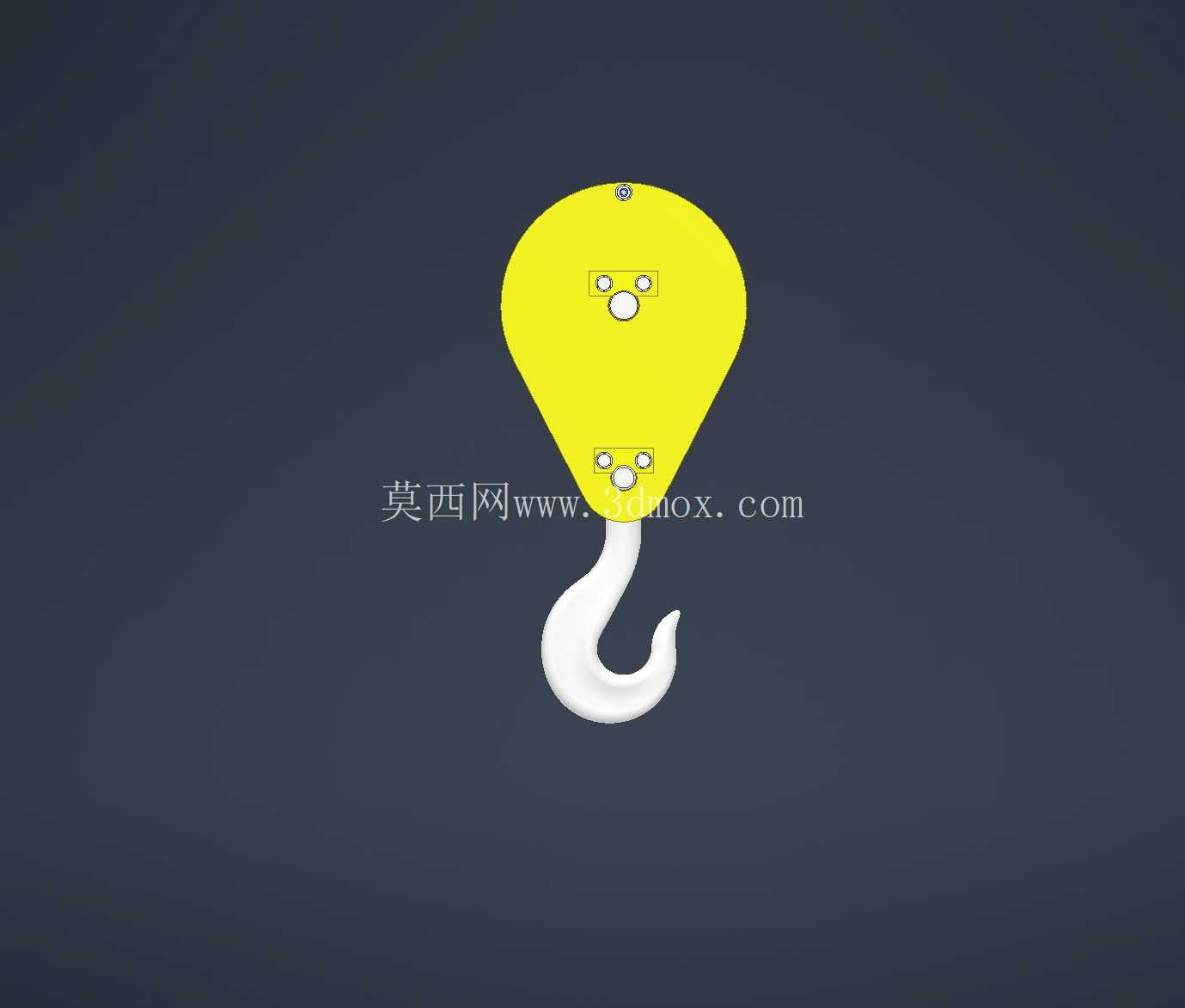

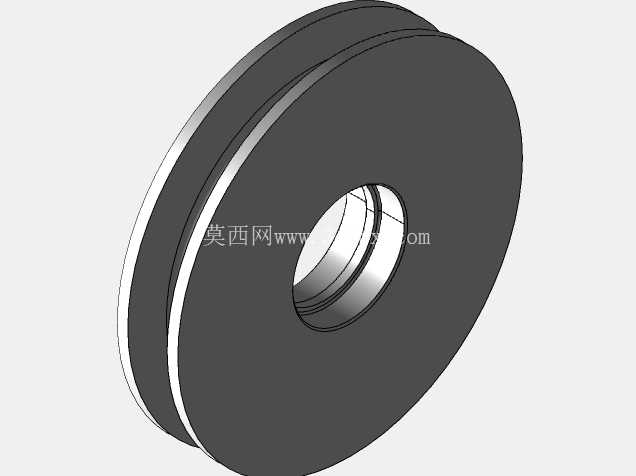

这套吊钩滑轮组的设计，首先从载荷传递路径出发做结构排布：上部的滑轮护板采用对称式三角轮廓结构，不是常规的矩形护板，这种轮廓能在保证护板结构强度的前提下，尽可能缩减护板的侧向突出尺寸，避免在狭窄吊装空间里，护板剐蹭周边设备或者构筑物，尤其是在车间内设备旁吊装精密工件、船舱内吊装货物这类作业空间受限的场景，紧凑的护板轮廓能大幅降低操作时的剐蹭风险。护板内侧的滑轮采用单轮槽设计，适配单倍率起升的中小吨位起重作业，绳槽的曲率半径按照常规起重钢丝绳的直径做匹配设计，槽壁做了圆滑过渡处理，避免钢丝绳在绳槽内弯折时出现应力集中，减少钢丝绳的磨损速率，延长钢丝绳的实际使用寿命。

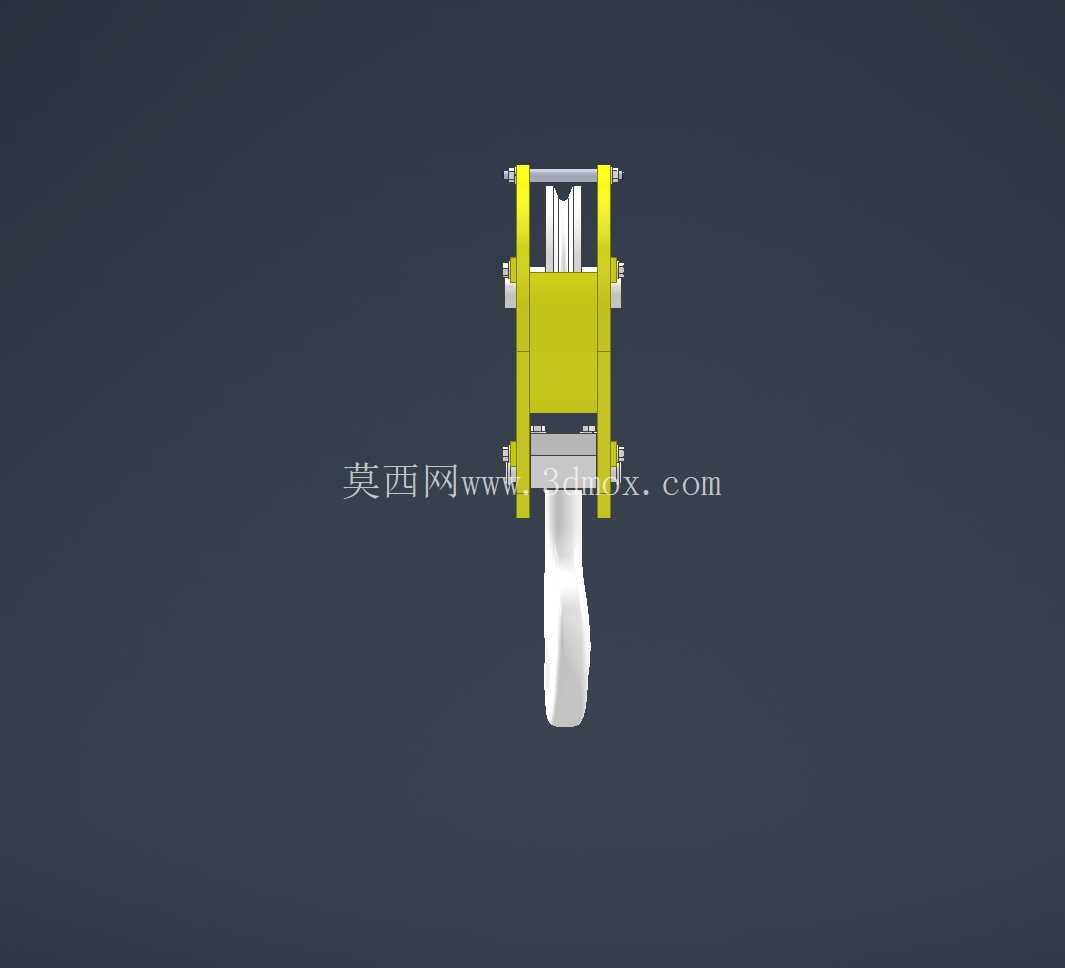

滑轮的轴系固定采用双侧螺栓锁紧结构，在护板外侧设置了两组对称的紧固螺栓组，把滑轮轴牢牢固定在两侧护板之间，不会因为起升过程中的载荷冲击出现轴窜动，同时这种外露的螺栓固定结构，也方便日常维保的时候快速拆解检查滑轮轴承的磨损情况，不需要做复杂的护板切割或者破坏性拆解，现场维保人员用常规扳手就能完成轴系的检查与润滑作业。护板下部的吊钩连接位置，采用了推力轴承配合吊钩横梁的结构，吊钩可以在承载状态下灵活水平回转，方便吊装作业时调整被吊物的朝向，不需要作业人员强行拖拽重物转向，既降低了作业人员的劳动强度，也避免强行转向带来的载荷摆动风险。

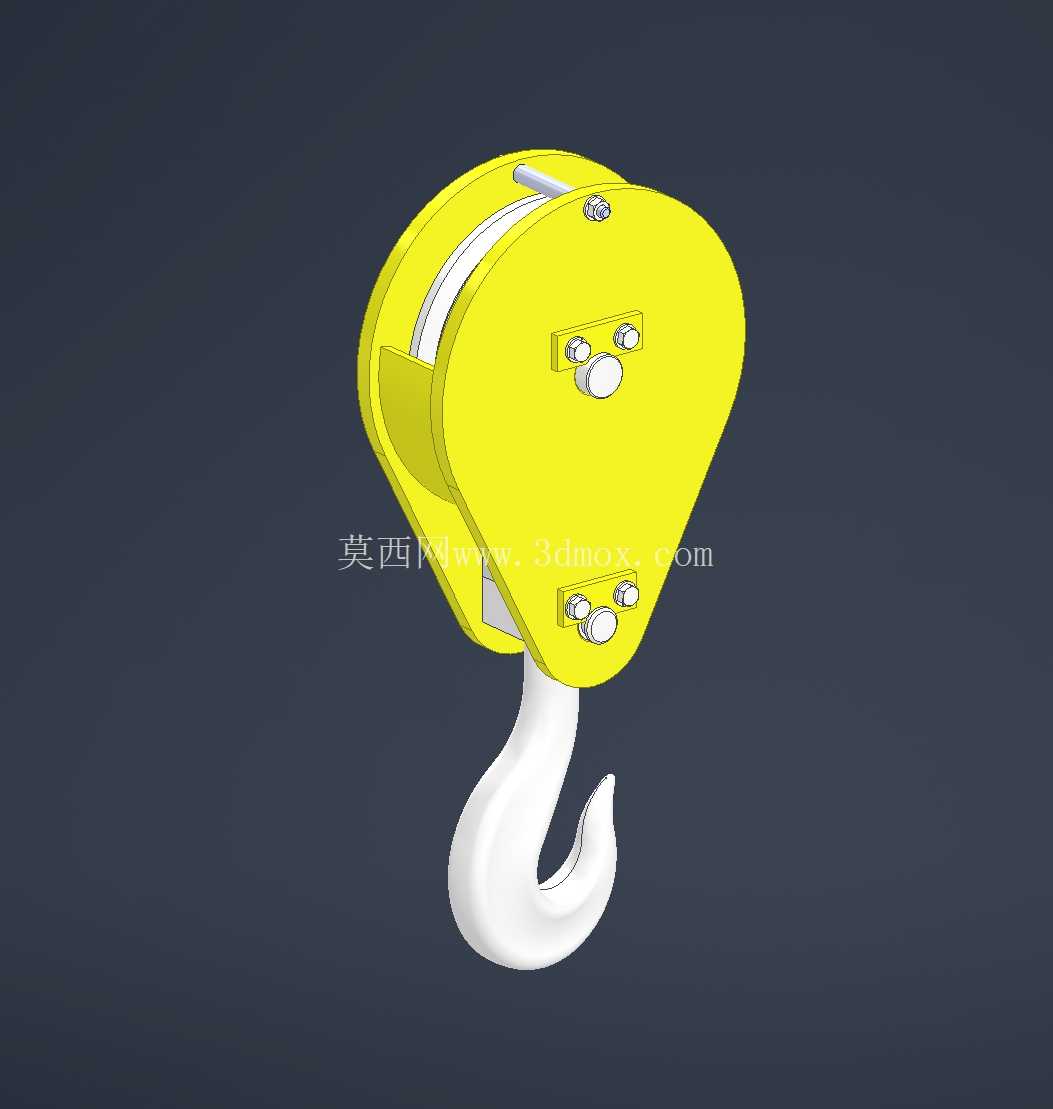

吊钩本身采用锻造钩头的经典结构，钩身的弯曲段做了等强度截面设计，钩头的危险截面位置做了加厚处理，按照额定起重量的载荷做应力校核，保证在额定载荷下钩身的应力分布均匀，不会出现局部应力过载的情况。钩头的开口位置预留了防脱棘爪的安装位，虽然当前模型未展示防脱棘爪部件，但安装接口的尺寸完全适配常规的弹簧式防脱棘爪，现场装配时可以直接加装，防止吊装过程中吊索具从钩头开口处滑脱。

从安装边界来看，这套吊钩滑轮组的上部没有设置额外的连接吊耳，直接通过滑轮与起升钢丝绳缠绕连接，适配的钢丝绳直径范围覆盖常规中小吨位起重机的起升绳规格，护板的侧向厚度控制在较小尺寸范围内，不会和起重机的起升导向滑轮、臂头结构发生干涉。吊钩下部的钩尖开口尺寸满足常规吊索具、卸扣的挂接需求，不需要额外加装过渡连接件就能直接挂接常用的吊装带、钢丝绳索具。

在实际作业过程中，这套吊钩滑轮组的滑轮转动阻力经过优化，轴系的润滑通道预留了常规的注油嘴安装位置，日常维保的时候可以直接通过注油嘴向滑轮轴承、吊钩推力轴承加注润滑脂，不需要拆解结构就能完成润滑保养，能有效降低转动副的磨损，在长期高频次的吊装作业里，能保持稳定的转动灵活性，不会因为轴承卡滞出现钢丝绳过度磨损、吊钩回转卡滞的问题。另外护板的黄色涂装是起重作业领域的安全警示色，在作业现场能让指挥人员、司索人员清晰观察到吊钩的位置，避免视线不佳的环境下出现吊钩碰撞人员或者设备的情况，钩身采用浅色涂装，和护板形成明显的色彩区分，方便作业人员快速确认钩头的挂接状态，判断吊索具是否完全挂入钩头底部的承载位置。

很多现场吊装作业里，吊钩组的故障往往来自于细节设计的缺失，比如护板棱角过于尖锐剐蹭钢丝绳、滑轮绳槽角度不合理导致钢丝绳脱槽、吊钩回转阻力过大导致吊重扭转，这套结构在设计时就针对这些常见的现场问题做了对应优化：护板的所有外露棱角都做了圆角倒钝处理，不会切割剐蹭钢丝绳；滑轮绳槽的槽角按照起重行业的通用标准设计，能保证钢丝绳在绳槽内居中，不会出现跳绳脱槽的情况；吊钩的推力轴承选型匹配额定载荷的轴向力，即使在满载荷状态下，吊钩也能轻松回转，不会出现卡滞。对于结构设计人员来说，这套模型的结构排布可以作为中小吨位单轮吊钩组的设计参考，各个部件的连接方式、尺寸边界都贴合实际工程应用的需求，不需要做大幅修改就能适配到对应的起重设备设计中，也可以作为现场维保人员做吊钩组检修时的结构参照，帮助理解各个部件的装配关系与受力传递路径。
