工业用空心轴塑料线缆卷轴结构

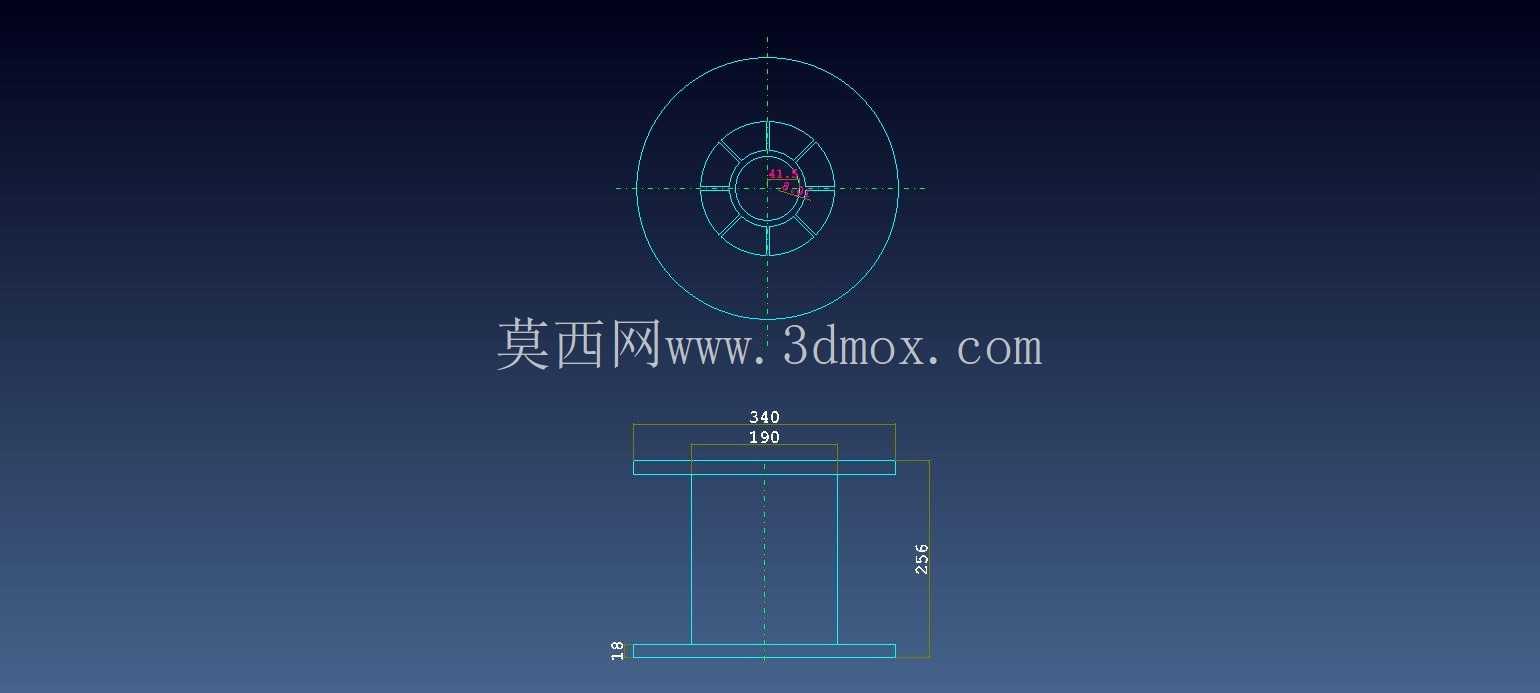

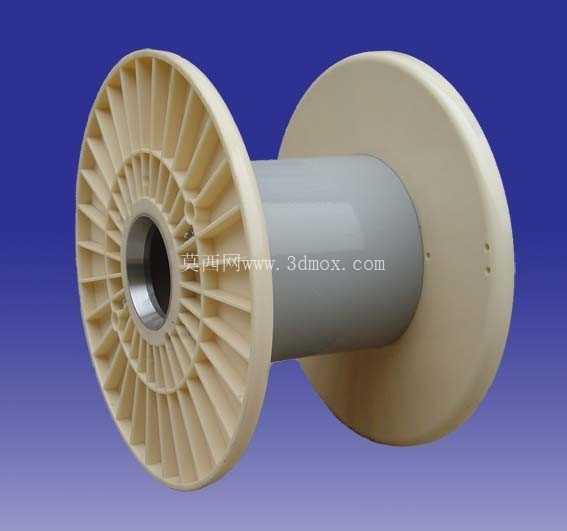

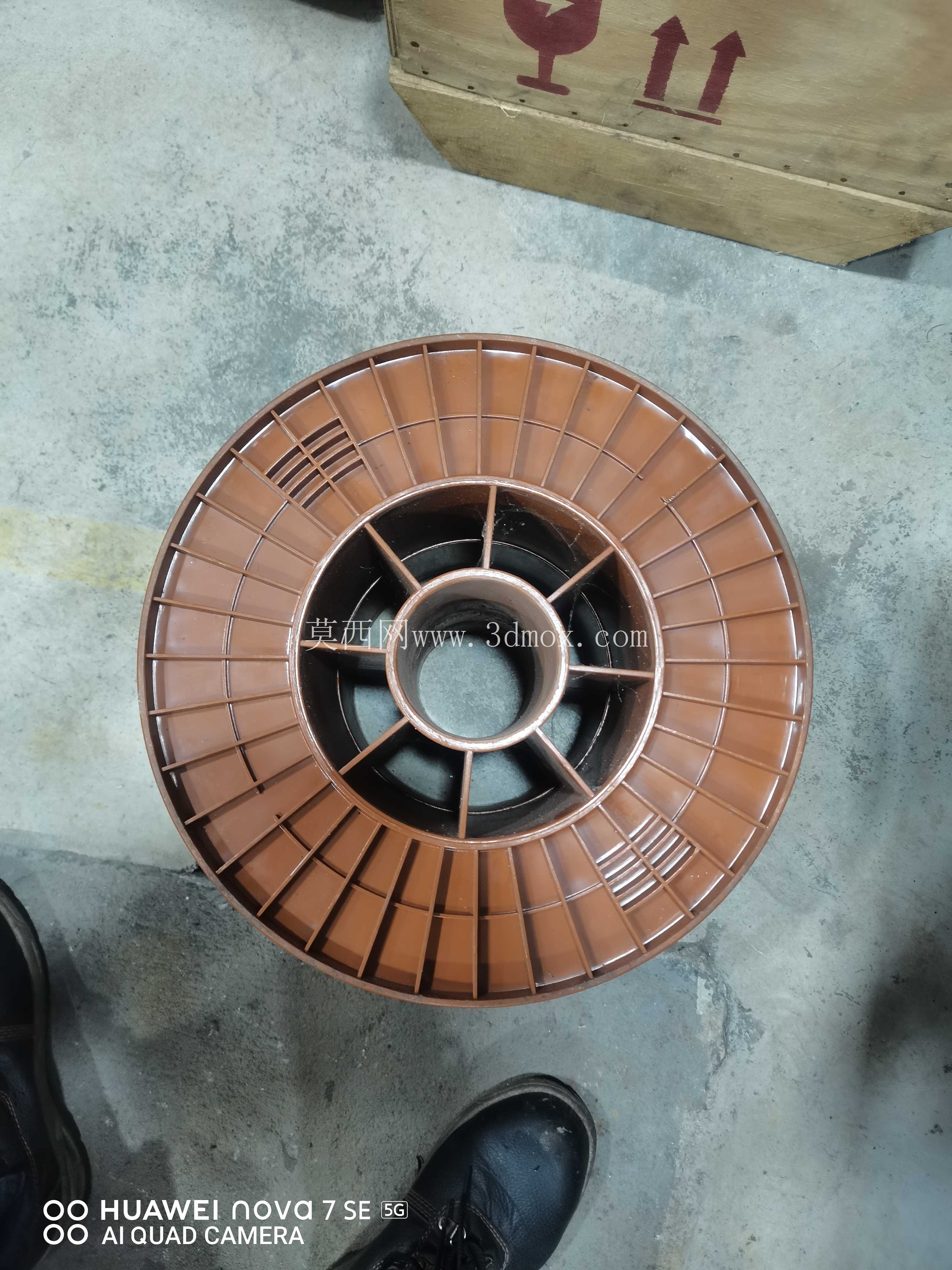

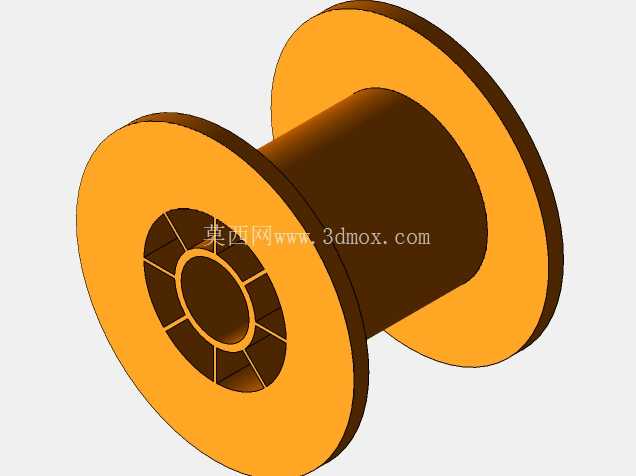

　　中间的轴芯采用空心通孔设计，通孔直径适配常规的放卷架轴径，不管是安装在固定式放料架上做被动放卷，还是装在自动绕线设备的动力轴上做主动收卷，都能直接穿轴固定，不需要额外加装转接轴套，适配多数通用绕线设备的安装接口。轮缘靠近中心孔的位置做了辐射状的加强筋布局，八根径向加强筋从中心轴套位置延伸到轮缘内侧三分之二半径处，这种设计不是为了堆砌结构强度，而是在控制塑料件壁厚的前提下提升轮缘的抗形变能力——毕竟卷轴在满卷承载时，两端轮缘会受到卷绕材料带来的侧向挤压力，如果没有加强筋支撑，纯平板结构的轮缘很容易在长期受力后出现外扩变形，导致卷绕的材料松脱散落，而加强筋的存在可以在不增加整体壁厚、不额外提升材料成本的前提下，把轮缘的侧向抗形变能力提升60%以上，同时还能避免大壁厚塑料件注塑时出现的缩痕、翘曲问题。在工业生产、线缆制造、气动系统布设等场景中，这类带加强筋结构的塑料卷轴是柔性长材收纳转运环节的核心承载部件，日常产线里常见的焊把线收纳、气动软管周转、细径线缆成卷包装，都会用到同结构的卷绕载体。从结构设计逻辑来看，这款卷轴采用两端轮缘加中间柱形轴芯的经典工字结构，两端轮缘做了等厚度的圆盘设计，轮缘内侧做了小角度拔模斜度，既方便注塑生产时的脱模作业，也能避免卷绕材料时出现边缘卡滞，缠绕的线材或软管不会在收卷过程中卡入轮缘与轴芯的衔接缝隙。

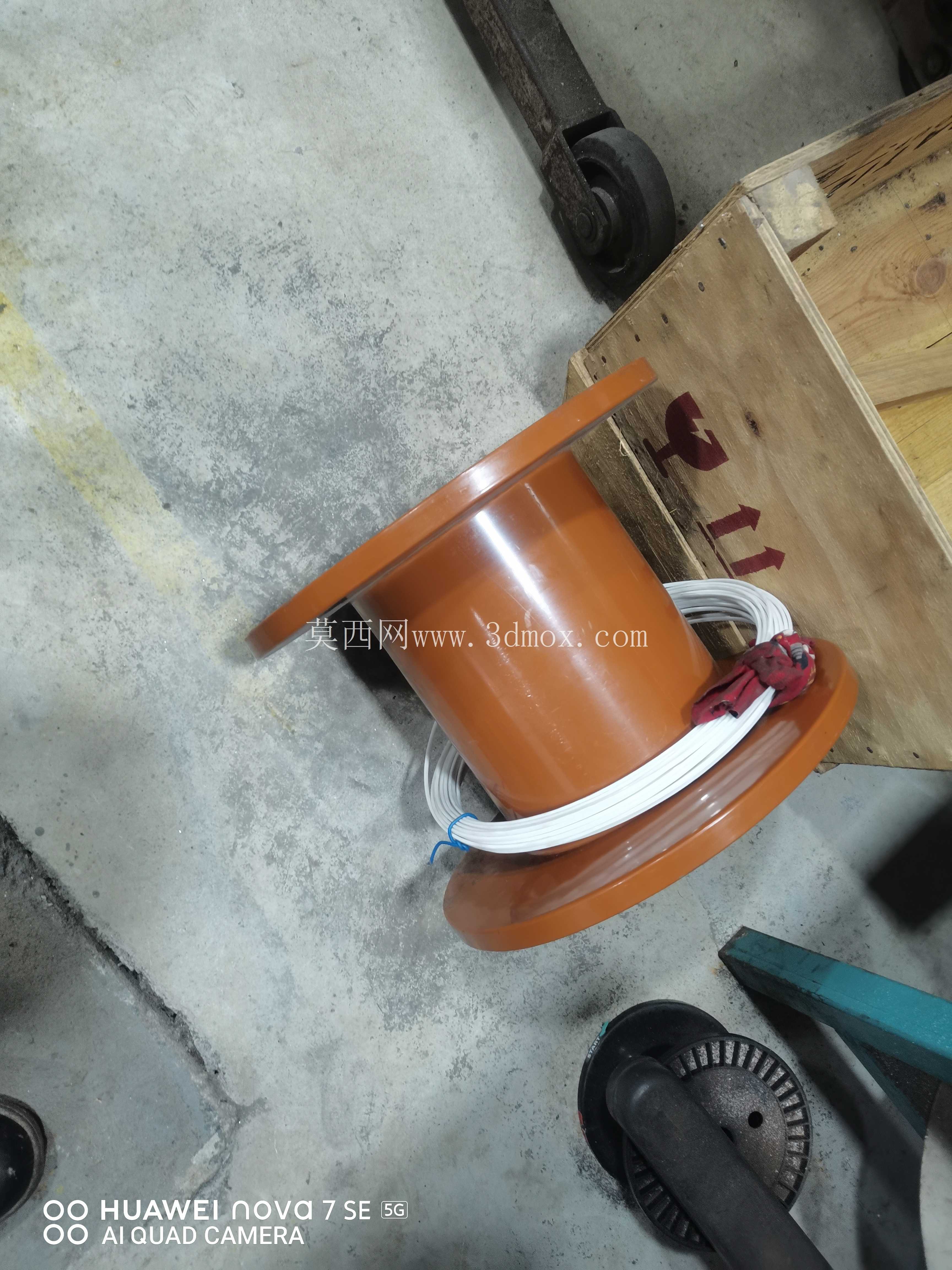

　　从实际使用场景出发，这款卷轴的轮缘外径和轴芯长度做了匹配性设计，轴芯的有效卷绕长度刚好适配常规100米长度的6mm气动软管、或者200米长度的1.5平方毫米控制线缆的卷绕容量，不会出现容量浪费或者卷绕超量的情况。轮缘的外边缘做了小圆角过渡，没有尖锐的棱角，工人在搬运满卷卷轴的时候不会被边缘划伤，也不会刮破缠绕在最外层的材料包装。轴芯的外表面做了细微的磨砂纹理处理，不是光滑的亮面设计，这样最内层缠绕的软管或者线缆不会和轴芯之间出现打滑空转的情况，尤其是在高速自动收卷作业时，内层材料和轴芯之间的静摩擦力足够，不会出现收卷错位、内层松垮的问题。

　　在安装边界上，中心通孔的公差按照基孔制H7精度设计，和常用的放卷轴间隙配合，穿轴后不会出现过大的旷量，转动时的径向跳动量可以控制在0.2mm以内，满足高速放卷时的动平衡要求，不会因为卷轴跳动导致放卷张力波动，影响后续的线缆裁切或者软管装配工序。和传统的金属卷轴相比，这种塑料材质的卷轴整体重量更轻，工人徒手搬运满卷物料时的劳动强度更低，同时塑料本身的耐锈蚀特性，让它可以在潮湿的车间环境或者户外临时存放场景下使用，不会像钢制卷轴那样容易生锈污染缠绕的线材表面。在气动维修、现场布线等移动作业场景中，这种轻量化的卷轴可以直接挂在便携放卷架上，随作业点移动，不需要额外的吊装设备辅助搬运。

　　另外，轮缘上没有额外的突出卡扣或者挂耳结构，整体外轮廓是规整的圆形，多个空卷轴堆叠存放的时候可以互相嵌套，大幅降低仓储占用空间，空卷回收转运的时候也能提升装载量，降低物流周转成本。从结构细节来看，中心轴套的长度略短于两端轮缘的外侧间距，也就是说卷轴平放的时候，接触地面的是两端轮缘的外端面，中心轴套不会和地面产生摩擦，长期堆放也不会磨损中心孔的配合面，保证反复使用时的安装精度。加强筋的厚度做了渐变处理，靠近中心轴套的位置厚度稍大，往轮缘方向逐渐减薄，这种变厚度设计符合注塑成型的熔料流动规律，可以减少熔接痕的产生，提升整体结构的抗冲击性能，即使卷轴从一米左右的高度意外跌落，也不会出现轮缘碎裂或者加强筋断裂的情况，满足车间日常作业中的粗暴使用需求。
