机器人用带轴橡胶轮组结构设计

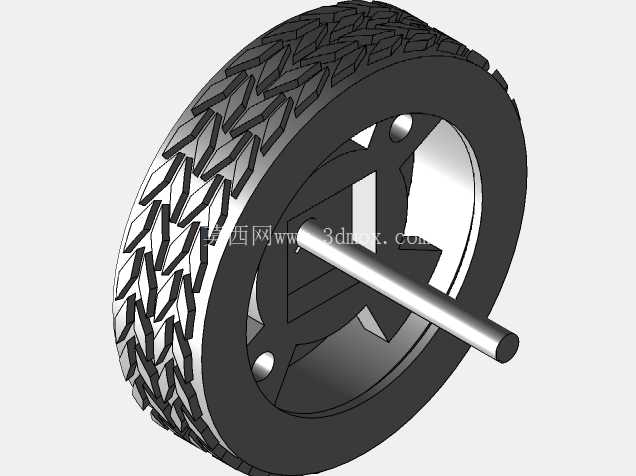

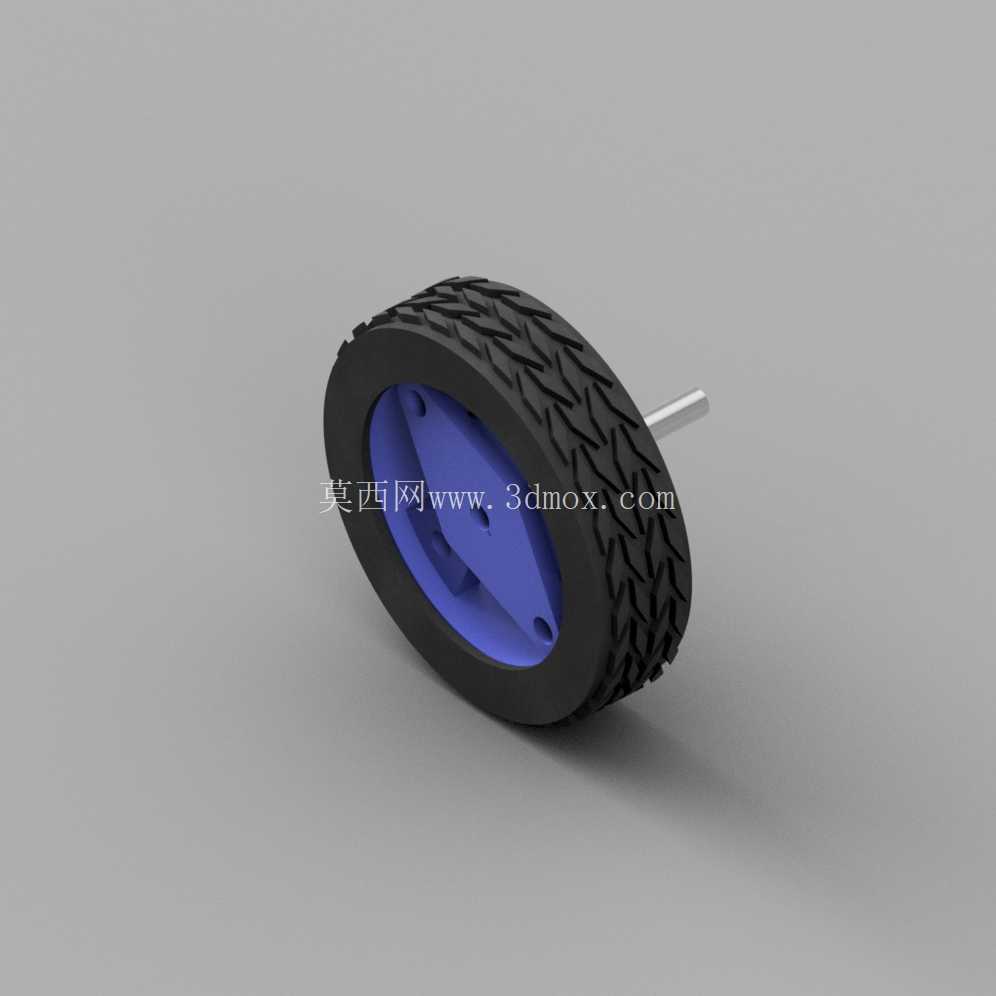

　　从实际使用场景来看，这类轮组常搭配直流减速电机做驱动端，单轮输出扭矩在0.5N·m左右即可满足平地行走、10°以内小坡度爬坡的动力需求，轮面的橡胶材质能在木质桌面、PVC地坪、普通水泥地面等常见测试场景下提供足够的静摩擦力，避免起步、制动时出现打滑丢步的问题，很多做循迹机器人、避障小车的开发者反馈，这类带胎面花纹的轮组相比光面塑料轮，在相同动力参数下的行走定位精度能提升15%左右，尤其是在表面略有灰尘的地面上，橡胶胎面的抓地稳定性优势更明显。结构设计上，这套轮组拆分来看分为三个核心部分：外层橡胶轮胎、中间塑料轮毂、贯穿式金属轮轴。这套轮组结构在桌面级移动机器人、教学实训机器人模型、小型智能巡检样机的行走机构中应用十分广泛，区别于工业重载AGV的重型脚轮，这类小尺寸轮组主打轻量化装配场景，适配负载在5kg以内的小型移动载体，很多高校机器人工程专业的课程设计、创客群体做小型移动平台原型时，都会优先选用这类成熟的轮组结构做行走执行端，不需要单独开模定制轮胎和轮毂，能大幅缩短原型机的开发周期。轮胎部分采用了斜向交错的胎纹设计，胎纹深度控制在1mm左右，既不会因为胎纹过深导致轮面接触面积不足，也不会因为胎纹过浅失去排屑、增加摩擦力的作用，轮胎和轮毂之间采用过盈配合装配，过盈量控制在0.2-0.3mm之间，装配时通过压力机将轮胎压入轮毂外圈的定位槽内，正常行走工况下不会出现轮胎和轮毂相对滑动的问题，不需要额外打胶或者做卡扣固定，后期如果轮胎磨损也可以单独拆卸更换，维护成本较低。

　　轮毂部分采用辐板式结构，中心设计有和轮轴配合的D型定位孔，区别于圆孔配合，D型孔可以和铣扁的轮轴形成周向定位，传递扭矩时不会出现轴和轮毂的相对转动，轮毂端面上预留了三个均匀分布的安装孔，可以直接和联轴器或者减速电机的输出端连接，安装孔的位置度公差控制在0.1mm以内，保证轮组转动时的端面跳动量不超过0.05mm，避免高速转动时出现轮组偏摆、整机抖动的问题。轮轴部分采用冷拉圆钢加工，表面做镀锌防锈处理，轴径根据轮组中心孔尺寸匹配，伸出轮毂两端的轴段长度根据安装支架的宽度做适配，轴端没有做额外的螺纹设计，装配时通过轴用卡簧或者紧定螺钉做轴向定位，限制轮组在轴向上的窜动，窜动间隙控制在0.1mm以内，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现行走时的轮组晃动。

　　从安装边界来看，这套轮组的外径为常见的65mm规格，轮毂宽度26mm，轮轴总长度根据安装需求可选，安装时需要注意轮组和安装支架之间预留2mm左右的间隙，避免转动时轮胎侧面和支架发生摩擦，轮组的中心高和配套的万向从动轮中心高需要保持一致，高度差控制在0.5mm以内，否则会出现整机放置不平稳、驱动轮悬空打滑的问题。很多初次做移动机器人设计的开发者容易忽略轮组的安装公差，比如轮轴的同轴度偏差超过0.2mm时，轮组转动时的阻力会大幅提升，相同电池容量下的续航时间会缩短20%以上，严重时甚至会导致电机堵转烧毁。

　　另外在选型时需要注意，这类轮组的橡胶胎面硬度在邵氏60A左右，不适合在有尖锐碎屑、油污的地面长期行走，尖锐碎屑容易扎破胎面，油污会加速橡胶老化开裂，缩短轮组的使用寿命，如果是在工业场景下使用，需要更换为聚氨酯材质的胎面来提升耐油、耐磨性能。从建模逻辑来看，这套轮组的三维建模过程需要重点关注配合尺寸的公差标注，轮胎部分因为是橡胶件，建模时需要考虑橡胶的收缩率，一般取1.5%-2%的收缩量来做模具尺寸，轮毂部分的塑料件建模要注意拔模角度，外圈和轮胎配合的面拔模角度取1°即可，方便注塑脱模，轮轴部分的建模要注意D型切面的尺寸标注，和轮毂D型孔的配合采用过渡配合，既方便装配，也能保证扭矩传递的可靠性。很多新手在建模时容易把所有配合都做成零间隙，实际生产装配时就会出现装不上或者间隙过大的问题，这类小尺寸轮组的配合公差选择不需要像精密机床部件那样严格，但也要结合实际加工工艺来调整，比如3D打印制作轮毂时，因为打印件的精度比注塑件低，配合间隙就要适当放大0.1-0.2mm，保证打印完成后可以顺利装配。
