多节段可轴向伸缩工业管道结构

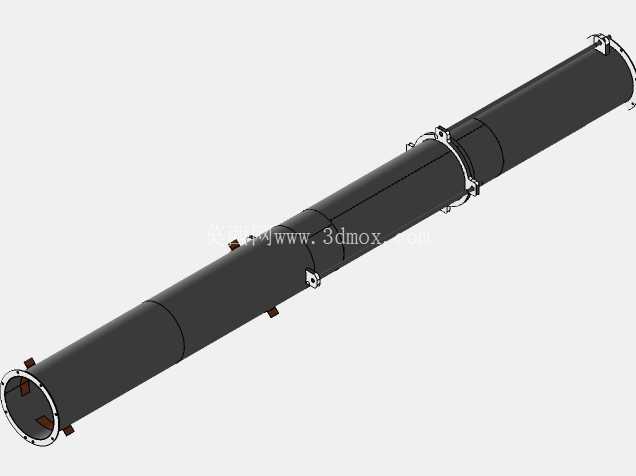

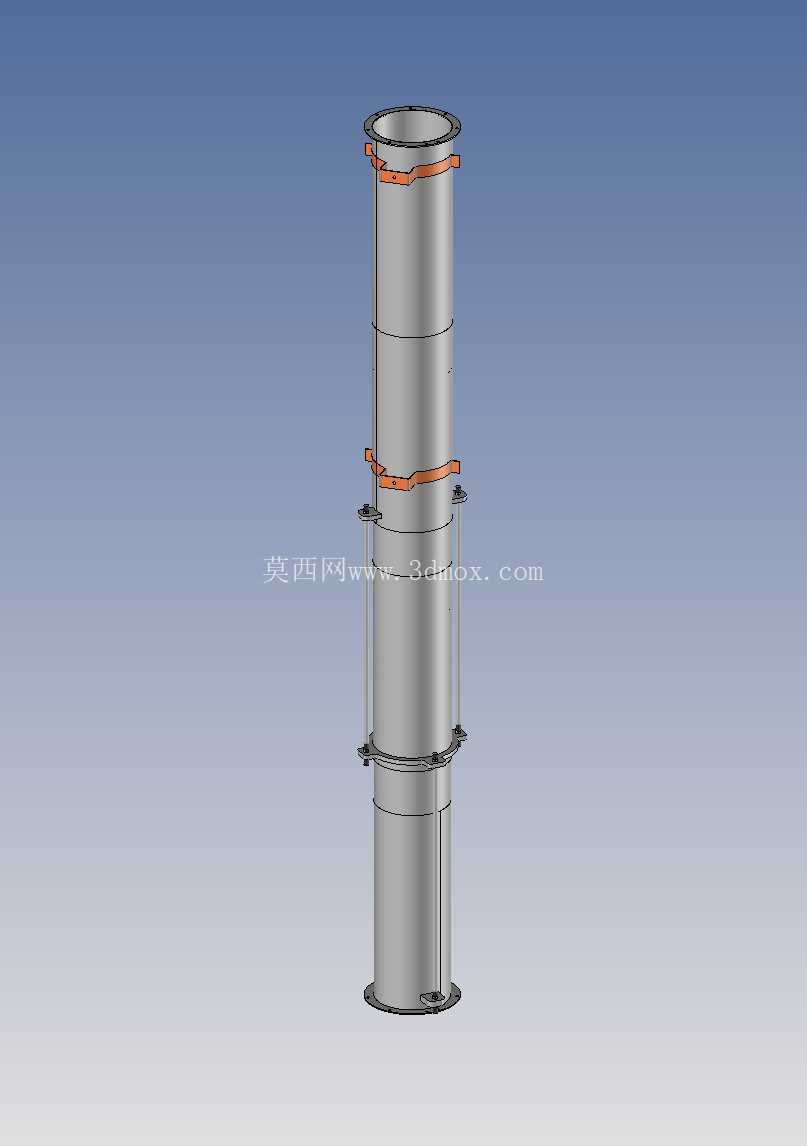

　　这类可伸缩管道结构，在散料输送、通风除尘、工业排气系统里应用十分普遍，很多现场安装时会遇到设备接口间距存在偏差、设备运行产生振动位移、热胀冷缩带来管路轴向尺寸变化的场景，刚性固定管道根本没法适配这些工况，很容易出现接口拉裂、密封失效、管路变形的问题，这种多节伸缩的结构就是为解决这类工程痛点设计的。从结构上看，整个管体采用多段同轴套接的形式，每一段管节的配合面都做了适配的公差配合，既保证伸缩滑动时的顺畅度，又不会出现径向晃量过大导致的同轴度偏差，管节之间设置了带锁紧功能的抱箍结构，当调整到需要的安装长度后，可以通过抱箍锁紧固定管节位置，避免使用过程中管节自行滑移出现长度变化。管体两端都设置了法兰连接结构，法兰上的螺栓孔按照通用管路连接标准排布，能直接和同规格的设备接口、固定管路对接，不需要额外做转接件，现场安装时可以先把管体调整到比实际安装间距稍短的长度，对准两端法兰后再拉伸管节到合适位置，穿入螺栓紧固即可，能大幅降低现场安装的对位难度，尤其是在高空管路安装、设备改造更换管路的场景下，这种可调结构能省去很多现场切割、焊接管路的工作量，也减少了现场动火作业的安全风险。

　　设计时首先要考虑的是伸缩行程和整体结构强度的平衡，单节管的套接重叠长度不能过短，否则拉伸到最大行程时，管节之间的配合长度不足，会导致管体刚性下降，受压或者受振动时容易出现弯折变形，同时配合间隙的控制也很关键，间隙过大会导致管路密封性能下降，输送带粉尘的气体时容易出现漏灰问题，间隙过小则会导致伸缩滑动阻力过大，现场安装时很难调整长度，甚至会出现管节卡涩无法伸缩的情况。抱箍的位置设置在每段管节的套接端部，锁紧时的抱紧力通过管节端部的加强圈传递，不会直接作用在薄壁管体上导致管体变形，抱箍上的紧固件采用标准的螺栓连接，不需要专用工具就能完成锁紧操作，方便现场施工人员操作。

　　从安装边界来看，这类伸缩管的最小安装长度对应所有管节完全收缩的状态，最大安装长度对应管节拉伸到设计最大行程的状态，选型时需要确认现场的安装间距处于最小和最大长度之间，同时要预留一定的调整余量，避免把管节拉到极限位置，否则运行过程中如果出现设备位移，没有补偿余量就会导致管路受力损坏。管体的径向尺寸和两端法兰的规格匹配，安装时不需要额外变径，管路内部没有突出的结构，不会影响介质的流通效率，输送含尘气流时也不会出现积料堵管的问题。

　　在实际工程应用里，这类伸缩管常配套在除尘设备的进出口管路、物料输送系统的连接段、高温排风管路的补偿段，既可以补偿安装误差，也能吸收设备运行产生的振动，避免振动传递到固定管路上导致管路支架松动、焊缝开裂，相比采用软连接的补偿方式，这种金属结构的伸缩管耐磨性能更好，在输送含硬质颗粒的气流时使用寿命更长，也不会出现软连接老化破损导致的漏料问题。建模过程中需要重点关注各管节的配合公差、法兰的螺栓孔位置度、抱箍的锁紧行程，每一段管节的套接段都做了止口限位，拉伸到最大行程时止口会卡住，避免安装时拉伸过度导致管节脱开，收缩到最小长度时各管节的端面不会出现硬碰撞，预留了足够的密封件安装槽位，如果是有密封要求的工况，可以在槽位内安装密封圈，提升管路的密封性能。
