小型变压器线圈自动绕制加工设备结构

在电子变压器、小型电源电感的批量生产环节，线圈绕制是决定产品电气性能一致性的核心工序，传统手工绕线依赖操作工手感控制排线张力与匝间距，不仅生产效率低下，还容易出现排线错位、张力不均导致的线圈匝间短路、电感值离散度大等问题，这款绕线设备的结构设计正是针对小功率工频变压器、低压信号变压器的线圈绕制需求开发，可适配骨架宽度在20mm到120mm区间的常规变压器骨架，满足多规格小批量生产的柔性加工需求。

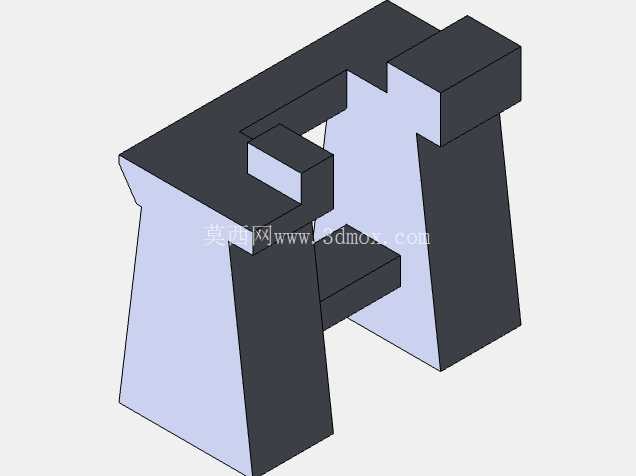

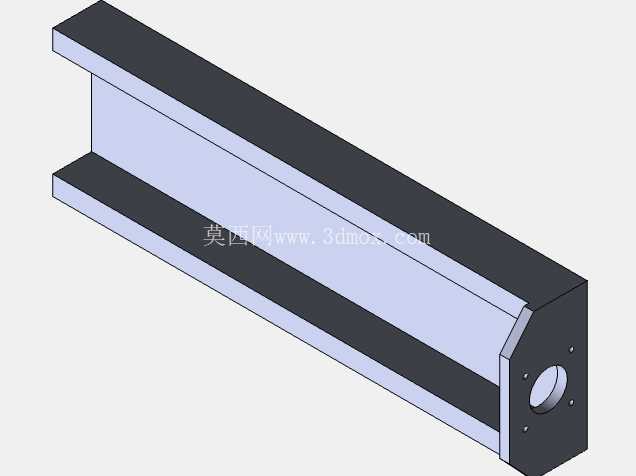

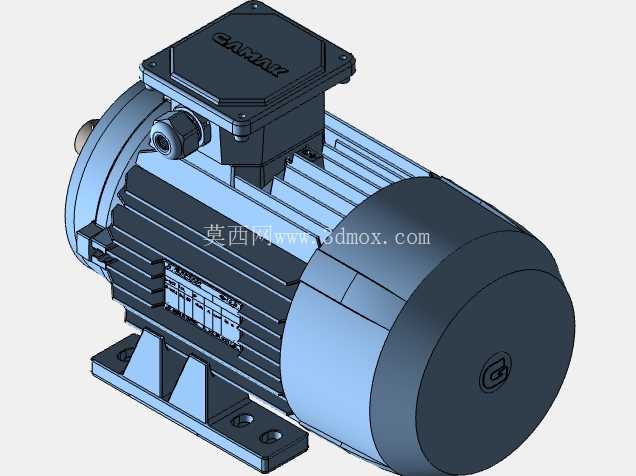

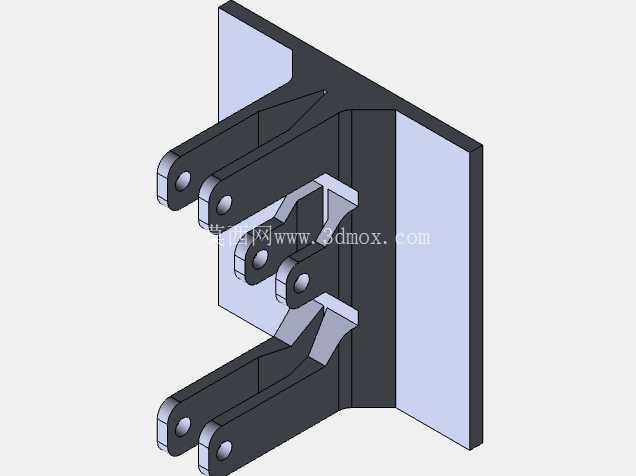

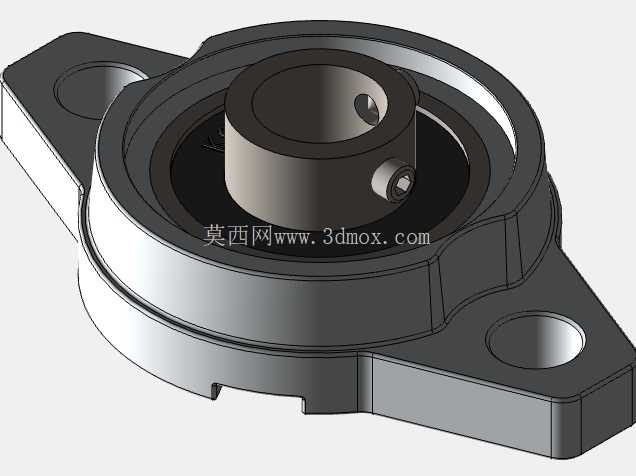

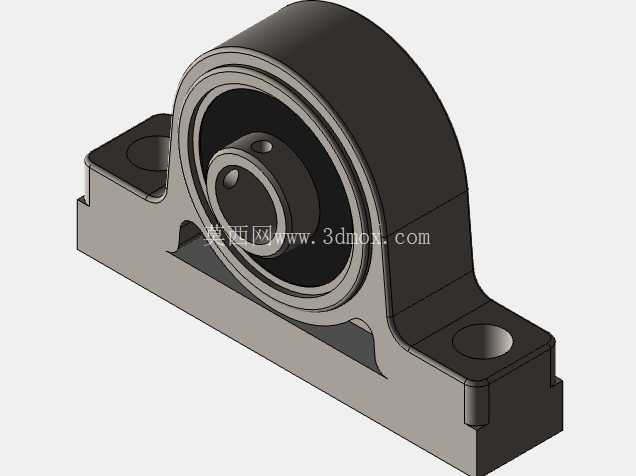

从整体布局来看，设备采用落地式床身结构，床身主体为一体式铸造支撑结构，底部两个支腿直接接触安装地面，无需额外加装减震垫即可抵消电机高速运转带来的振动，床身上表面的安装平面平面度公差控制在0.05mm以内，保证各运动部件安装后无偏载错位。驱动端布置在床身左侧，搭载2.2kW交流感应电机作为主轴动力源，额定转速1500rpm，搭配三相逆变器实现转速无级调节，可根据不同线径的漆包线调整主轴转速，绕制0.1mm以下细线时可将转速降至200rpm以内避免断线，绕制1mm以上粗线时可提升至800rpm保证加工效率，主轴输出端配套标准夹具接口，可快速更换不同规格的骨架装夹工装，夹具同轴度公差控制在0.02mm以内，避免高速旋转时骨架出现径向跳动导致排线偏移。

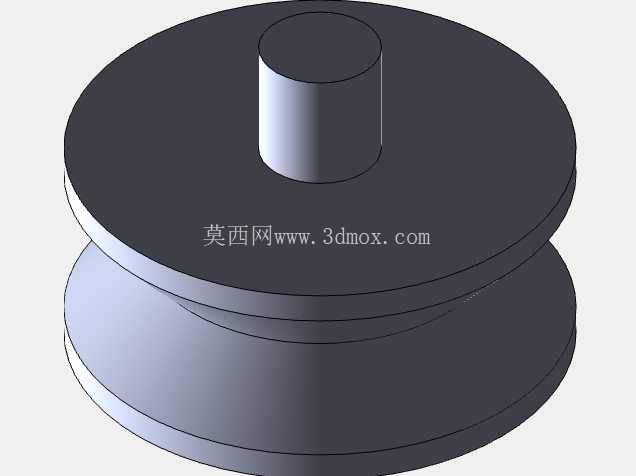

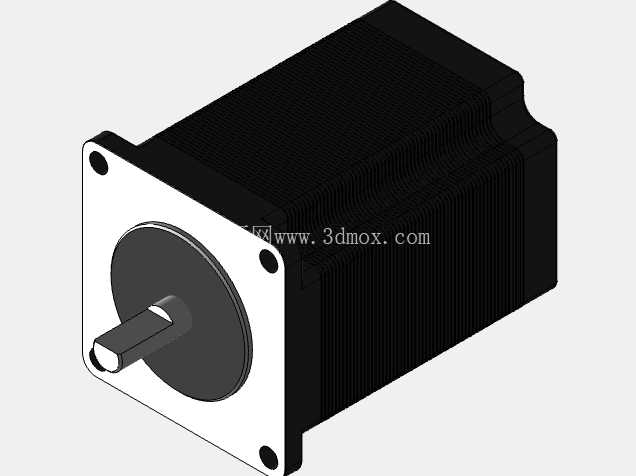

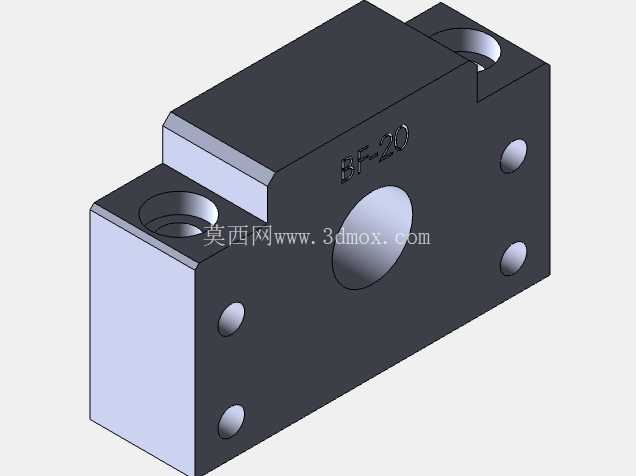

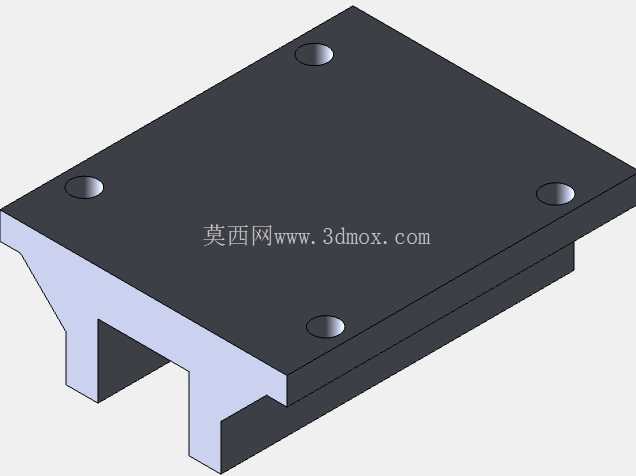

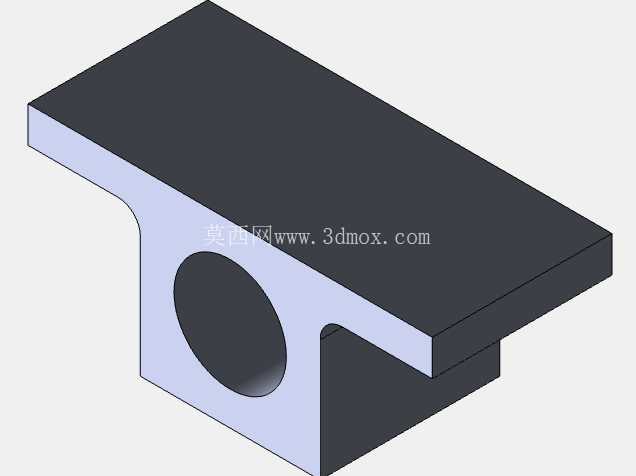

床身中部布置的是排线进给机构，采用NEMA23规格的线电机作为排线动力源，额定输出扭矩2.2Nm，搭配DMA8602H驱动器实现高精度位置控制，进给导轨采用线性滚珠导轨，重复定位精度可达0.01mm，可根据漆包线线径精准控制每一圈的进给量，保证匝间紧密排列无间隙，排线机构上配套过线轮与张力调节组件，过线轮采用陶瓷材质避免刮伤漆包线绝缘层，张力调节结构可通过弹簧预紧力调整漆包线的张紧程度，绕制细线时降低张力避免拉断线芯，绕制粗线时提升张力保证线圈紧实度，避免后续浸漆工序出现线圈松散变形。

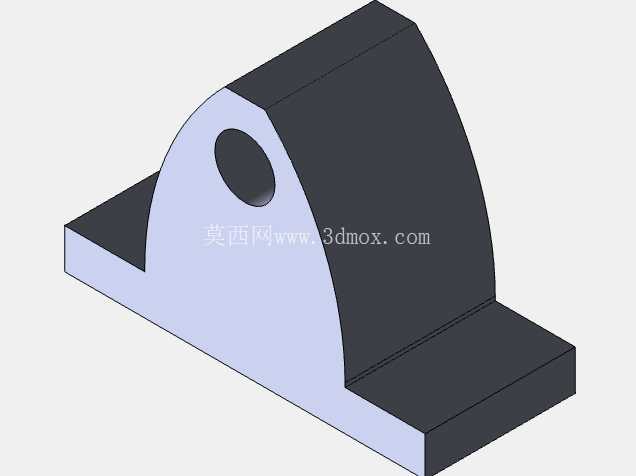

床身右侧是尾座顶紧机构，采用手动摇轮驱动的伸缩顶针结构，顶针锥度为莫氏2号，可适配不同长度的骨架装夹需求，顶针伸缩行程为150mm，锁紧后径向跳动量不超过0.03mm，装夹骨架时只需摇动手轮将顶针顶入骨架中心孔即可完成固定，无需额外螺栓紧固，换型时间可控制在1分钟以内。设备的转速检测采用霍尔传感器，将传感器安装在主轴端侧，通过感应主轴上的磁钢标记实时采集主轴转速数据，反馈给控制单元实现转速闭环控制，避免负载变化时出现转速波动影响绕线一致性，控制核心采用Arduino Uno控制板，可通过预设程序设定绕线圈数、排线速度、主轴转速等参数，绕制到设定圈数后自动停止，无需人工计数，降低操作工的劳动强度。

设备供电采用60V直流电源为驱动模块供电，控制回路采用5V直流供电，强弱电分离布线避免信号干扰，整体安装边界尺寸控制在长800mm、宽400mm、高500mm以内，占用车间生产面积极小，可直接放置在常规工作台面上使用，也可通过底部支腿落地安装。在实际生产场景中，这款设备可覆盖通讯类小型变压器、电源适配器变压器、低压控制变压器的线圈绕制工序，相比传统手工绕线，绕制效率可提升3倍以上，线圈匝间间距误差可控制在0.02mm以内，绕组直流电阻的离散度可控制在1%以内，有效提升变压器成品的电气性能一致性，减少后续工序的返修率。

设计过程中针对绕线过程中常见的断线、排线错位问题做了专项优化，过线路径上所有与漆包线接触的部位都做了圆角抛光处理，圆角半径不小于2mm，避免尖锐棱角刮破漆包线绝缘层；排线机构的进给速度与主轴转速做了联动匹配，主轴转速变化时排线进给速度会同步按比例调整，不会出现转速变化时排线疏密不均的问题；尾座顶针配套弹簧缓冲结构，装夹时如果顶紧力过大，弹簧会自动压缩缓冲，避免顶裂塑料材质的变压器骨架。床身上所有运动部件都预留了润滑注油孔，日常维护时只需定期加注润滑脂即可保证运动顺畅，无复杂的液压、气动回路，设备故障率低，适合中小型电子加工企业的生产车间使用，无需专业技术人员即可完成日常操作与简单维护。
