大疆Ocusync图传相机与AIT单元结构

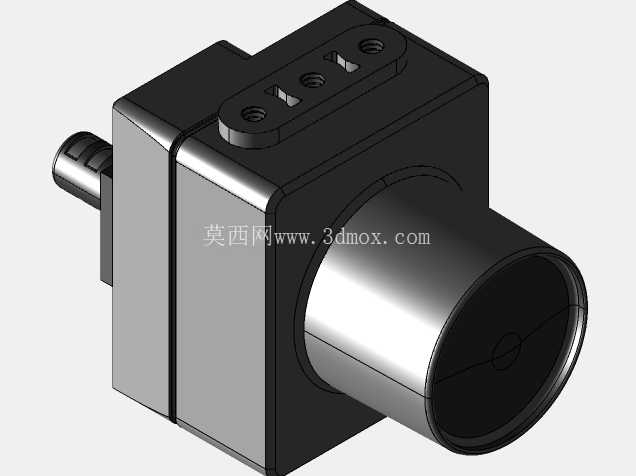

　　该结构件对应航拍无人机机载视觉采集与数字图传集成单元，核心承担飞行过程中高清影像采集、数字信号回传、飞行状态视觉感知的核心功能，在工业巡检航拍、测绘航测、影视航拍类无人机设备中属于核心感知组件，直接决定图传链路稳定性与影像采集质量。从结构设计逻辑来看，整体采用方仓式集成壳体布局，前端伸出的镜筒结构为光学镜头安装位，预留的镜筒同轴度公差控制在0.02mm以内，可保证光学镜片组安装后光轴无偏移，避免成像出现边缘虚焦、画面畸变的问题；壳体侧面伸出的同轴接头为图传信号射频接口，接口端面做了定位止口设计，装配时可直接与馈线接头快速对位，无需反复调整角度即可保证信号接触可靠性，同时接头根部做了应力释放槽结构，可抵消无人机飞行过程中振动带来的线缆拉扯力，避免长期使用后接口松脱导致的信号中断问题。

　　壳体顶部的三个沉头安装孔为整机固定位，孔位间距严格匹配无人机云台挂载端的安装基准，沉孔深度设计可保证固定螺丝安装后端面不突出壳体上表面，避免与云台转动结构产生运动干涉；三个安装孔旁的开槽结构为状态指示灯导光条安装位，开槽宽度与导光条做小间隙滑配设计，既可以固定导光条位置，也能避免外部杂光进入指示灯区域导致的状态显示辨识度下降。从安装边界来看，整体结构的最大外轮廓尺寸适配主流轻量化航拍无人机的机头挂载空间，壳体边角全部做了R1.5的圆角过渡，既可以降低飞行过程中的风阻，也能避免装配过程中锐边划伤操作人员或线缆表皮；壳体采用前后分模的拼接结构，拼接缝处设计有环形密封槽，可加装薄型橡胶密封圈，满足户外小雨环境下的使用防护要求，避免雨水渗入壳体内部损坏电路元件。

　　设计过程中优先考虑了机载设备的轻量化需求，壳体壁厚控制在1.8mm，在保证结构强度满足飞行振动工况的前提下尽可能降低整体重量，减少云台舵机的负载，提升云台转动响应速度与飞行续航时间；内部腔体做了分区筋位设计，可分别固定图像传感器电路板、图传信号处理模块、电源滤波模块，筋位高度与各电路板的元件高度匹配，既可以起到电路板定位作用，也能避免不同模块之间的信号干扰。镜筒内部设计有镜片安装台阶与滤光片卡槽，可根据不同使用场景更换不同波段的滤光片，满足可见光拍摄、近红外测绘等不同作业需求；壳体后端预留了排线出口，出口处设计有压线扣结构，可固定内部连接排线，避免飞行过程中排线晃动接触到镜筒后端的图像传感器造成成像污点。

　　在实际应用场景中，该单元通过顶部安装孔固定在无人机云台上，可随云台完成俯仰、横滚方向的转动，实现多角度的影像采集，配合Ocusync数字图传技术可将采集到的高清影像实时回传至地面端设备，同时可接收地面端发送的相机参数调整、拍摄触发指令；AIT单元集成在同一壳体内，可实时采集相机的工作状态、云台姿态数据，叠加到影像数据流中同步回传，方便地面操作人员判断设备工作状态。结构设计上充分考虑了量产装配的工艺性，所有安装孔位均设计了装配导向倒角，无倒扣结构，可采用常规注塑工艺加工壳体零件，装配时无需特殊工装即可完成全部零件的组装，有效降低生产装配成本；壳体表面做了哑光晒纹处理，可避免户外强光下壳体反光进入镜头造成画面眩光，同时哑光表面也更耐日常使用中的划痕磨损，长期使用后外观一致性更好。
