大疆Ocusync Air Unit摄像头适配结构

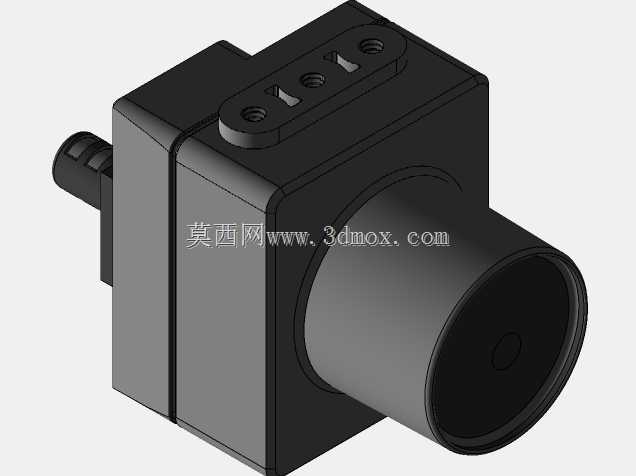

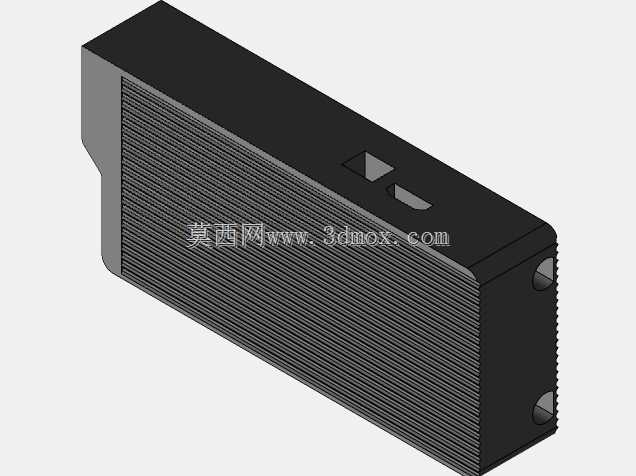

这套结构针对大疆Ocusync Air Unit图传与配套摄像头做反向适配设计，核心服务于小型航拍无人机、FPV穿越机的改装与定制机架开发场景，解决原厂模块安装位固定、无法适配自定义凸轮万向节结构的痛点。日常作业中，不少定制机架的云台布局需要调整图传与摄像头的相对朝向，原厂模块的出线方向、安装孔位无法直接匹配凸轮万向节的转动轨迹，这套结构就是为了打通这一适配壁垒做的逆向测绘建模。设计过程中没有沿用原厂的安装基准，而是以摄像头镜头口径为核心测量基准，所有安装面的尺寸公差都围绕镜头光轴做同轴度校准，避免安装后出现光轴偏移、画面倾斜的问题。模块主体采用方块式堆叠布局，侧面预留的快插接口位完全匹配原厂线材的插拔行程，不会出现线材弯折过度导致信号衰减的情况。顶部的三个沉头安装孔位做了等距排布，孔深按照M2螺丝的标准锁附深度设计，既保证锁附后螺丝头不突出安装面，也避免攻牙过深击穿模块内部的避让空腔。考虑到凸轮万向节转动时的摆角范围，结构在摄像头根部做了环形避让槽，当万向节做俯仰±45度、横滚±30度动作时，外壳不会和摄像头侧壁发生运动干涉，同时预留的0.2mm间隙也能避免飞行过程中震动带来的摩擦异响。安装边界上，整个模块的外接轮廓尺寸控制在32mm*28mm*25mm范围内，适配市面上绝大多数2.5寸到3寸穿越机的机头安装空间，侧面的出线槽做了圆角过渡，避免线材在长期震动中被棱角割破绝缘层。结构的壁厚统一设置为1.5mm，在保证ABS或光敏树脂打印强度的前提下，尽可能控制整体重量，整套结构加原厂模块的总重量不会超过18g，不会给小型无人机带来额外的负载压力。设计时特意将图传模块的散热面朝向外侧敞开，没有做封闭包裹，保证飞行过程中气流可以直接带走模块工作产生的热量，避免长时间图传工作出现过热降频的问题。摄像头前端的镜筒位做了0.1mm的凸台限位，安装UV镜或者镜头保护盖时可以直接卡入，不需要额外加装转接环，适配市面上通用的14mm口径镜头配件。
