德艺40-50kW高压混合逆变器结构设计

这款高压混合逆变器的三维结构，是面向分布式光储系统场景做的落地化设计，日常主要承担光伏阵列直流输入的逆变转换、储能电池组的充放电管控、并网/离网模式的无缝切换功能，适配户用储能、小型工商业分布式电站、偏远地区独立微网这类对供电可靠性要求较高的应用场景，可同时对接光伏组件、高压储能电池组、本地负载与公用电网，实现多端口的能量流智能调度。

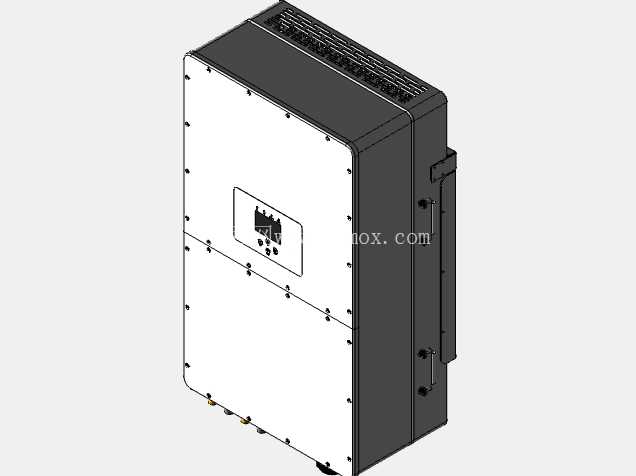

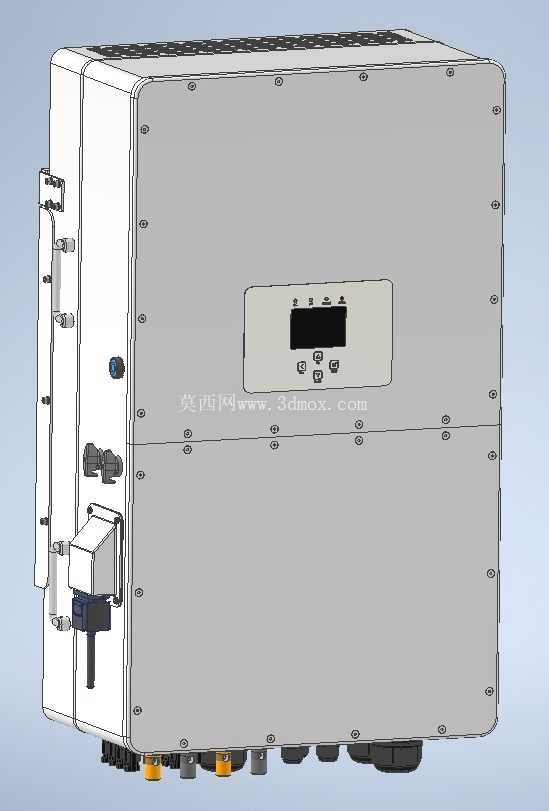

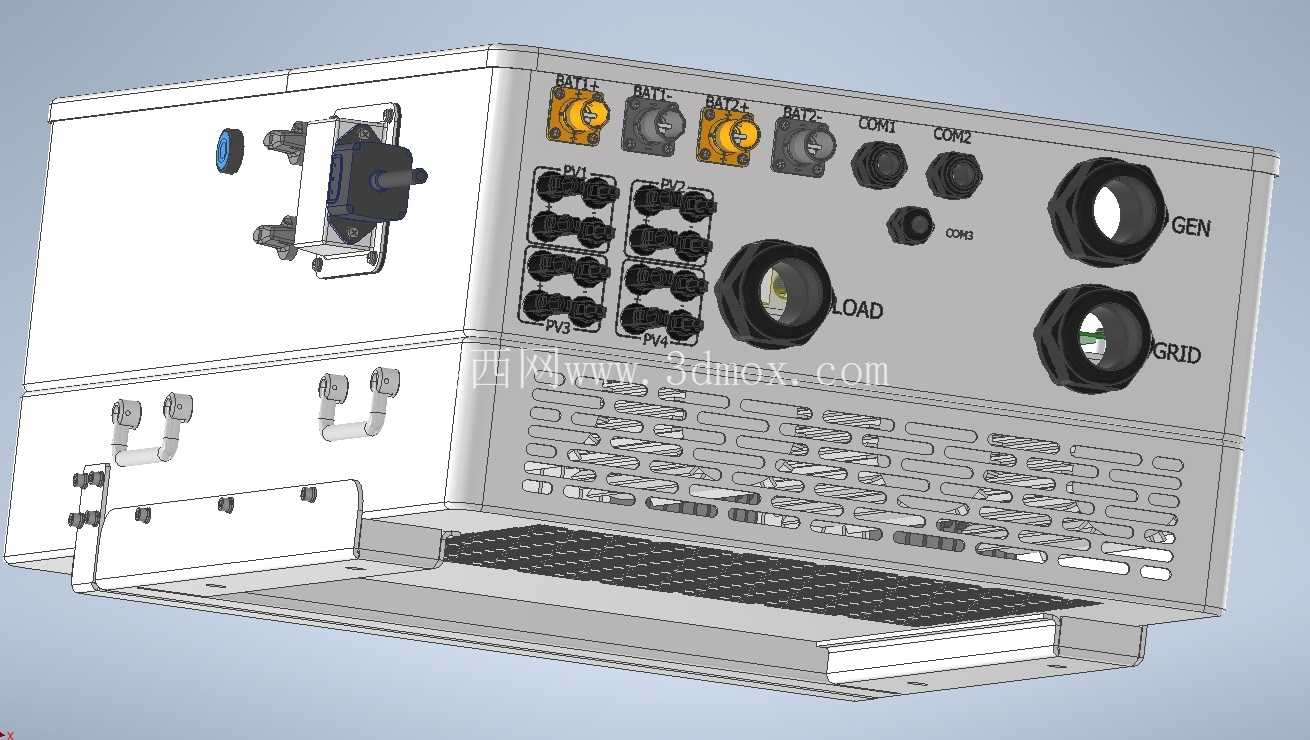

从结构设计思路来看，整机采用壁挂式安装的长方体立式布局，外壳做了IP65级防护的结构考量，前盖板与主箱体之间预留了连续的密封胶条安装槽位，所有对外的电气接口都布置在箱体下侧，做了下出线的防水弯结构设计，避免户外安装时雨水顺着线缆渗入箱体内部。箱体主体采用冷轧钢板折弯焊接成型，前盖板为整面平板加局部内嵌显示窗口的设计，显示窗口区域做了下沉式台阶，用来嵌装亚克力透明防护板，既可以直观查看设备运行状态指示灯与显示屏，又能保证前面板的整体防护性能。箱体侧面设计了一体化的壁挂安装挂耳，挂耳上开有长圆形安装孔，可适配现场安装时的孔位偏差，降低现场安装的对位难度，挂耳与箱体主体之间做了加强筋结构，避免大重量整机长期壁挂出现挂耳变形的问题。

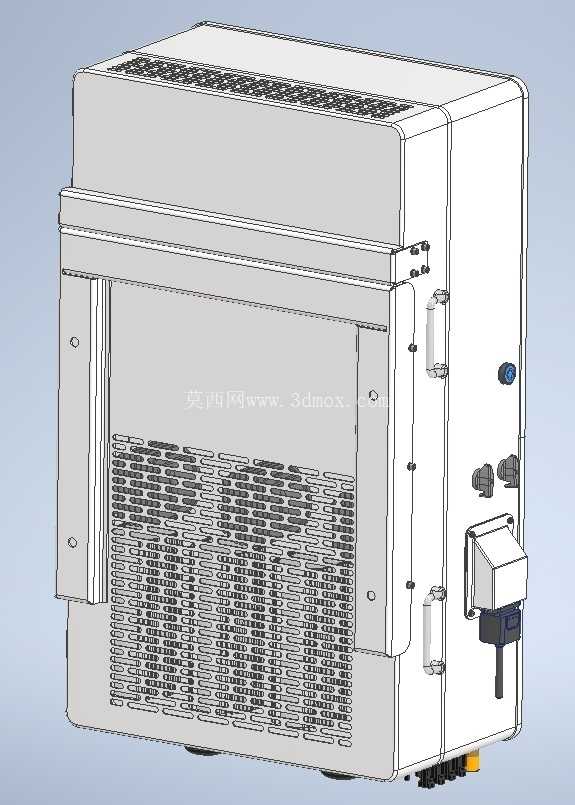

散热结构的设计上，箱体顶部布置了整排的通风散热翅片与防水通风栅，内部功率器件的安装基板直接与箱体后侧的散热壳体做导热贴合，把IGBT、电感这类发热量大的功率器件产生的热量直接传导到外部散热结构上，依靠自然对流实现散热，减少了散热风扇这类易损部件的使用，提升设备在户外长期运行的可靠性。箱体右侧预留了外置通讯接口与维护开关的安装位，维护开关做了带锁的防护盖设计，避免非专业人员误操作。

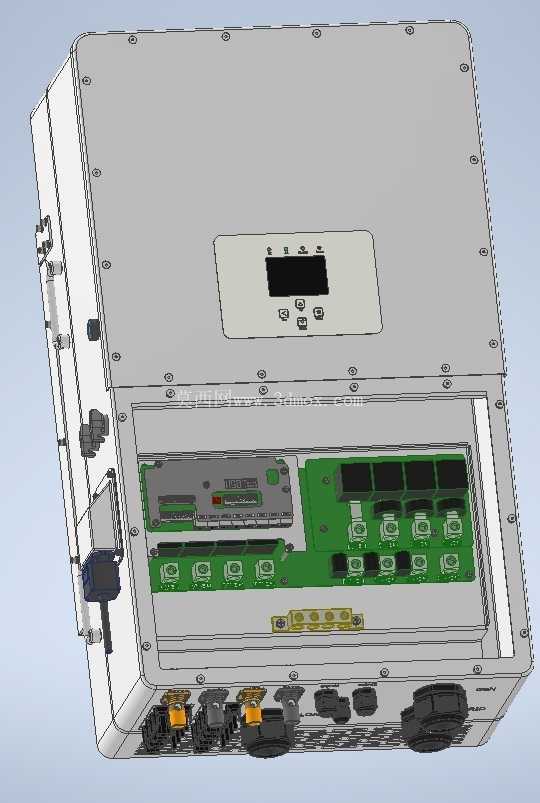

安装边界方面，整机的深度方向做了薄型化设计，可适配墙面突出物较少的户外壁挂场景，下侧出线区域预留了足够的线缆弯曲半径空间，方便大平方动力线缆的接线操作，前盖板的固定螺丝采用不脱落式设计，避免现场维护时螺丝掉落丢失。内部结构做了分腔设计，功率回路与控制回路分别布置在独立的腔体内，减少功率器件大电流开关时对控制信号的电磁干扰，同时也方便生产装配时的工序拆分，不同腔体的接线都做了独立的走线槽固定，避免线缆杂乱影响后期维护。

从实际使用的角度出发，这款结构设计充分考虑了户外安装的耐候性需求，所有外露的金属结构件都做了喷塑防腐处理，紧固件采用不锈钢材质，可适应高温、高湿、高盐雾的户外安装环境。前面板的品牌标识区域做了内嵌式的铭牌安装位，避免长期户外使用出现铭牌脱落、标识模糊的问题。整机的重量分布做了优化，重心贴近壁挂安装面，降低壁挂支架的承重负荷，安装时不需要额外做复杂的承重加固。
