在小型场地休闲运动车辆的行走系统设计中,后轮轮毂是连接轮轴、轮辋与传动输出端的核心受力部件,其结构合理性直接决定车辆过弯时的侧向承载能力、颠簸路面的冲击耐受表现以及动力传递的平顺性。不同于常规民用代步车辆的轮毂结构,这类适配小型竞速休闲车辆的后轮轮毂,需要兼顾轻量化与高刚性的双重需求,毕竟场地内频繁的急加速、急减速以及高速过弯带来的侧向载荷,会持续作用在轮毂与轮轴的配合位置,一旦结构设计出现应力集中,很容易在高频交变载荷下出现疲劳裂纹,直接影响行驶安全。

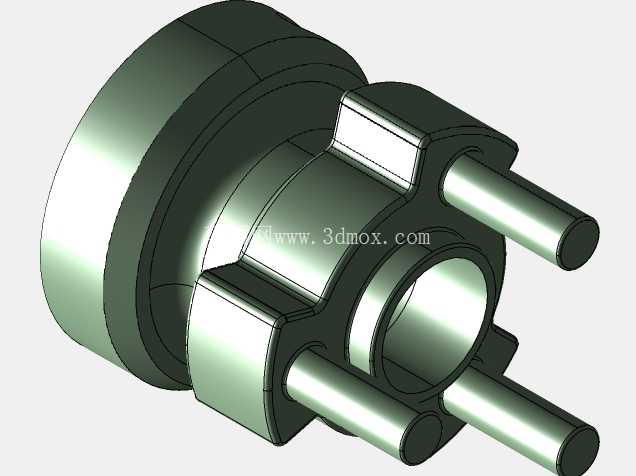

从结构设计逻辑来看,这款轮毂采用了阶梯式轴孔配合结构,中心通孔为与后轮驱动轴配合的安装基准面,孔位的公差带选择需要兼顾装配便捷性与同轴度要求,过盈量过大会导致现场装配难度提升,维修拆卸时容易拉伤配合面,间隙过大则会在动力传递过程中产生冲击异响,加速键槽与配合轴的磨损。轮毂主体向外延伸出三个均匀分布的柱状连接凸台,这一结构并非随意设置,三个凸台沿圆周方向120度等距排布,既可以通过三孔定位实现与轮辋安装盘的快速对位,避免装配时出现孔位错位的问题,又能在保证连接强度的前提下,尽可能削减轮毂主体的非必要实体体积,降低旋转部件的整体重量,减少传动系统的惯量负担,让车辆的加速响应更加灵敏。
在安装边界的考量上,轮毂内侧的阶梯轴肩是轴向定位的核心基准,装配时轴肩端面需要与驱动轴的定位端面完全贴合,保证轮毂在轴向上不存在窜动间隙,避免车辆行驶过程中轮体出现轴向摆动。三个连接凸台的端面加工有同轴的安装孔,孔位的位置度公差需要严格控制,否则轮辋安装后会出现端面跳动超标的问题,轻则导致车辆行驶时车轮抖动,重则会加剧轮胎的偏磨,缩短轮胎使用寿命。轮毂外侧的环形凸缘结构,主要用于轮辋安装时的径向定位,凸缘的外径尺寸与轮辋中心孔的内径尺寸采用间隙配合,装配时可以起到导向作用,降低现场安装的对位难度。
从实际应用场景出发,这类轮毂多用于场地内运营的休闲卡丁车、小型越野娱乐车辆的后轮位置,日常使用中会频繁接触到场地内的尘土、少量雨水以及轮胎带起的细小砂石,因此在结构设计时特意避免了过多的封闭空腔与窄缝结构,减少砂石卡入结构缝隙的概率,降低日常维护清理的工作量。轮毂的壁厚设计采用了变厚度处理方案,在轴孔配合、凸台连接等应力集中的位置适当增加壁厚,提升局部的结构强度,而在非受力的外缘位置则适当削减壁厚,在不降低整体结构强度的前提下控制零件重量。
设计过程中需要重点校核几个关键位置的受力表现:一是中心轴孔键槽的边缘位置,动力传递过程中所有扭矩都会通过键槽传递给轮毂,这个位置是最容易出现应力集中的区域,需要在键槽端部设置合理的倒角,避免尖角导致的应力集中;二是三个连接凸台与轮毂主体的衔接位置,车辆过弯时的侧向载荷会全部作用在这个衔接区域,需要设置足够的过渡圆角,分散局部应力,避免凸台在侧向冲击下出现断裂;三是轴向定位轴肩的根部位置,颠簸路面的垂直冲击会持续作用在轴肩位置,过渡圆角的尺寸需要匹配轴件的倒角尺寸,保证装配时端面能够完全贴合,不会出现线接触导致的局部压溃问题。
不同于多螺栓连接的常规轮毂结构,三凸台的连接方案在这类小型车辆上的应用优势十分明显,一方面减少了安装螺栓的数量,日常更换轮胎或者维护传动系统时的拆装效率更高,另一方面三支点的定位结构本身就具备自定位的特性,只要三个安装孔的位置度达标,装配后自然能够保证轮辋与轮毂的同轴度,不需要反复调整对位。在实际建模过程中,所有配合面的粗糙度要求也需要匹配实际使用场景,安装基准面的粗糙度需要控制在合理范围,既要保证装配时的配合精度,又要避免过高的加工要求提升零件的制造成本,非配合的外露表面则不需要过高的加工精度,只要去除加工毛刺、避免锐边割手即可。
