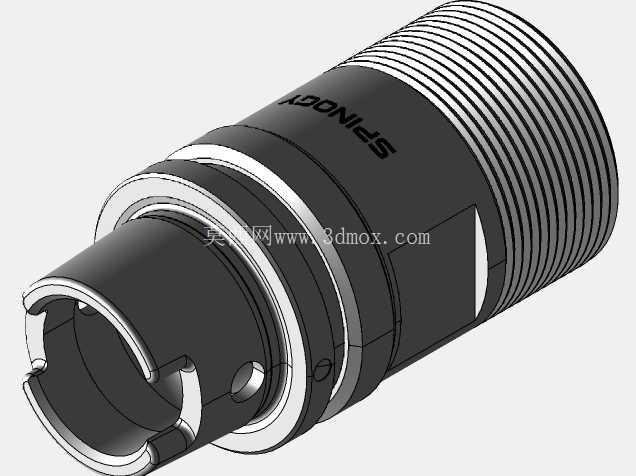

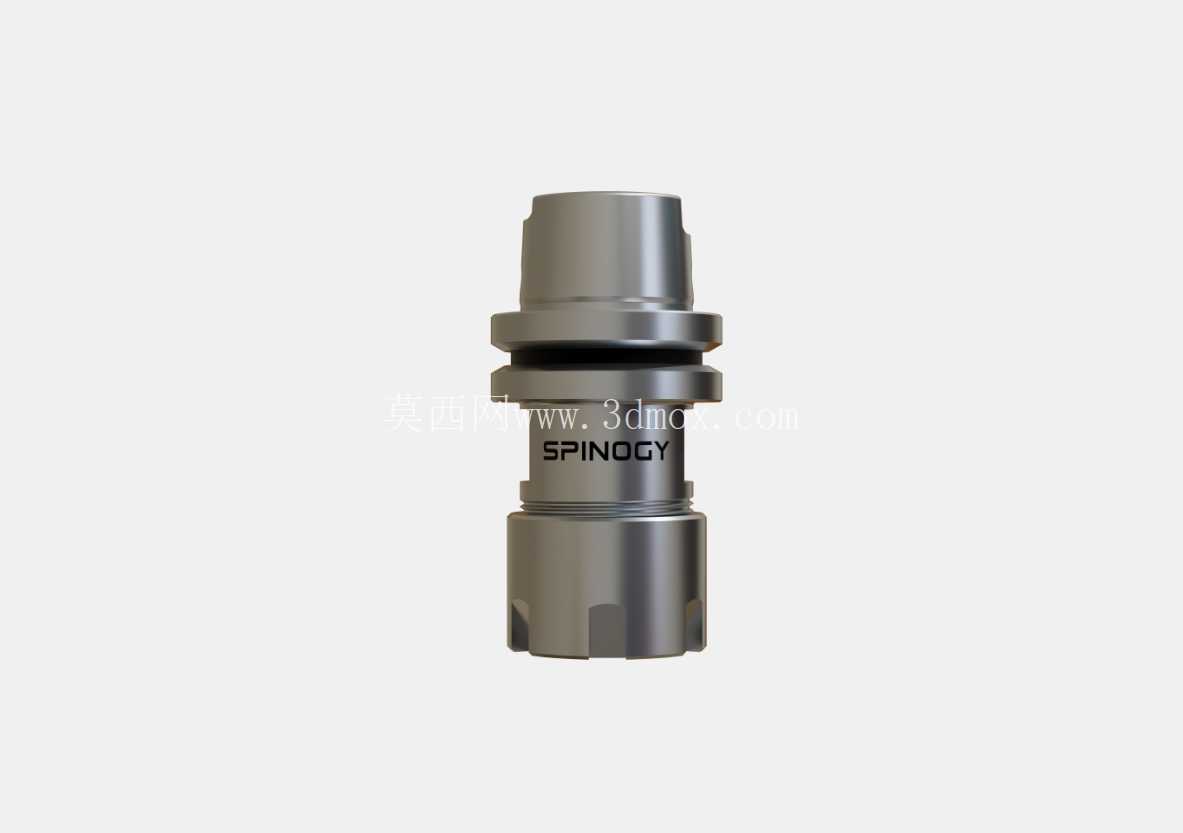

适配SPINOGY X22主轴的HSK-C25 ER20刀柄结构

在精密磨削、轻量铣削加工场景中，主轴与刀具的连接刚性直接决定加工面的成型质量与刀具寿命，这款适配SPINOGY X22主轴的HSK-C25 ER20刀柄，正是针对小型高速加工工位的装夹需求开发的连接部件。从实际应用场景来看，这类小规格HSK刀柄多用于桌面级精雕设备、小型磨床主轴单元，尤其是针对非金属材料、轻金属薄壁件的精加工工序，能够在高转速工况下保持足够的装夹同轴度，避免刀具振纹影响工件表面质量。

从功能特性上看，HSK-C型锥面的定位设计区别于传统BT刀柄的7:24锥度，采用1:10短锥配合端面定位的结构，在高速旋转时锥面受离心力扩张的影响更小，能够在12000-24000rpm的常用转速区间保持稳定的连接刚性，不会出现传统刀柄高速下锥面贴合度下降导致的刀具窜动问题。ER20夹头的适配范围覆盖1-13mm直径的直柄刀具，既可以装夹立铣刀、钻头等切削刀具，也能适配磨头、抛光轮等磨具类工具，适配场景覆盖小型零件的铣削、钻孔、倒角、精磨多道工序，无需频繁更换刀柄就能完成工位内的多工序加工，减少设备换刀等待时间。

设计思路上，这款刀柄的锥面尺寸严格遵循HSK-C25的标准公差带，锥面圆度控制在0.002mm以内，端面与锥面的垂直度公差不超过0.003mm，保证安装时锥面与主轴内孔、端面与主轴端面同时贴合，消除连接间隙。刀柄本体采用合金结构钢经整体淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性，既能够承受切削过程中的径向切削力，也能避免高速旋转下的应力变形。夹头锁紧螺母采用带平衡槽的设计，出厂前经过G2.5级动平衡校正，在最高24000rpm转速下不会产生额外的离心振动，降低主轴轴承的额外负载，延长主轴使用寿命。刀柄上的驱动卡槽尺寸与SPINOGY X22主轴的驱动键完全匹配，安装时无需额外调整对位，键侧配合间隙控制在0.01-0.02mm之间，既保证扭矩传递的可靠性，也避免间隙过大导致的反向冲击。

从安装边界尺寸来看，这款刀柄的总长度控制在适配小型主轴的紧凑范围内，锥端最大直径25mm，ER锁紧螺母部位直径28mm，安装后刀具悬伸长度可根据夹头装夹深度调整，最短悬伸可控制在35mm以内，能够在狭小的加工空间内完成复杂型腔的走刀加工，不会与工件夹具产生干涉。刀柄内孔的ER夹头定位锥面与主轴锥面的同轴度控制在0.005mm以内，装夹刀具后刀具的径向跳动在3倍直径处不超过0.01mm，能够有效保证精加工时的尺寸精度，减少刀具的偏磨损耗。在实际选型使用时，需要注意搭配对应精度等级的ER20夹头，锁紧螺母的锁紧扭矩控制在推荐范围内，避免扭矩过大导致夹头变形或螺母螺纹损伤，同时定期检查锥面的清洁度，避免切屑、灰尘附着在配合面上导致安装定位偏差，影响加工精度。对于需要频繁换刀的小型加工工位，这款刀柄的短锥设计能够大幅缩短换刀时的对位行程，相比同规格BT刀柄换刀速度提升30%左右，适合小批量多品种零件的柔性加工场景。
