哈雷戴维森FXR200宽后轮摩托车车架

本模型为自定义改装款哈雷戴维森FXR200宽后轮摩托车车架，建模全程在SolidWorks2010环境中完成，采用自顶向下的装配体建模思路：首先绘制车架整体空间布局草图，定位转向立管、后摇臂安装轴、发动机安装位、座椅支撑点等核心基准位置，再基于基准逐一生成各管材、安装支架、连接耳片的实体特征，对管材衔接处做相贯线修剪与焊缝特征模拟，所有安装孔位、连接轴孔均按照实装公差预留配合间隙，装配完成后执行全局干涉检查，修正了三处支架与管材的干涉问题，确保各部件装配逻辑符合实车制造要求。

参数设计层面，该车架适配200宽度规格的后轮胎，对后摇臂安装间距、后挡泥板支撑位、后轮轴安装座做了针对性加宽调整，转向立管采用标准哈雷巡航车倾角设定，发动机安装位兼容FXR系列原厂动力总成固定点位，车架主管采用高强度钢管规格参数，横向加强筋、脚踏安装支架、油箱固定座、座椅安装导轨的尺寸均匹配改装宽胎车型的布局需求，所有特征均保留完整参数化建模历史，可根据改装需求快速调整轴距、后摇臂长度、安装点位位置。

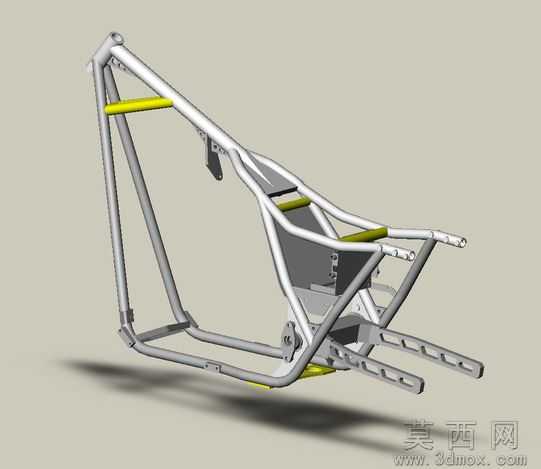

渲染材质方面，车架主体金属管材赋予哑光银灰色金属漆材质，模拟高强度钢管的磨砂金属质感，横向加强横杆赋予亮黄色警示涂装材质，安装支架、连接耳片赋予深灰色金属材质，金属部件添加细微的表面磨砂纹理与环境反射效果，渲染场景采用浅灰色纯色背景，添加柔和的漫反射光源与地面投影，清晰呈现车架的空间结构与各部件衔接关系，直观展示宽胎车架的改装布局特点。

结构原理上，该车架采用经典的双摇篮式钢管车架结构，主管从转向立管向后延伸至车尾，下部摇篮结构环绕发动机安装区域形成闭环承载结构，多组横向加强杆提升车架整体抗扭刚度，后段加宽的后摇臂安装位为200宽后轮提供充足的安装空间，预留的减震器安装位、脚踏固定位、车把转向限位结构、线束固定卡扣位均符合巡航摩托车的装配逻辑，能够为发动机、行走系统、覆盖件、操控部件提供稳定的安装基准，满足改装车型的承载与行驶强度需求。

软件兼容层面，模型原生为SolidWorks2010格式，包含完整的零件图与装配体文件，可直接在SolidWorks2010及以上版本中打开编辑，支持导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，附带的渲染效果图可直观展示成品外观，方便改装爱好者、机械设计人员快速查看结构细节，无需重新建模即可开展后续的改装设计、结构校核工作。

研发教学应用层面，该模型可作为摩托车改装设计的参考案例，帮助机车改装从业者理解宽胎改装车架的结构改动要点，也可作为SolidWorks装配建模、焊接结构设计的教学素材，用于机械设计相关专业的三维建模实训课程，辅助学习者掌握空间基准定位、管材类零件建模、装配干涉检查、焊接结构设计的实操技巧，同时也可为定制摩托车车架的研发设计提供结构参考，缩短改装方案的设计验证周期。
