大众汽车管式车架底盘总成三维设计

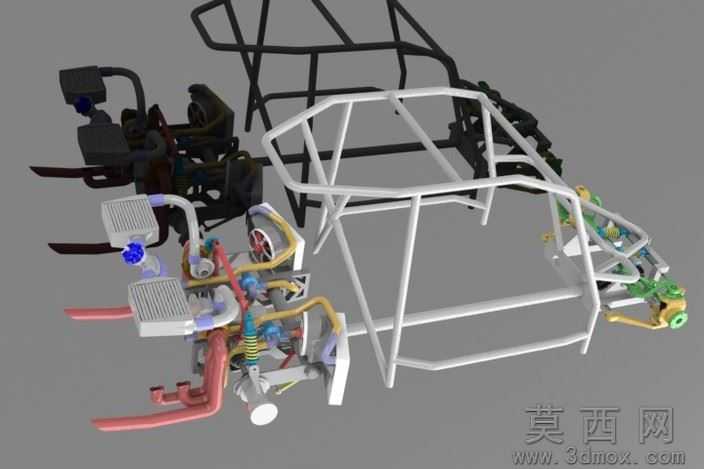

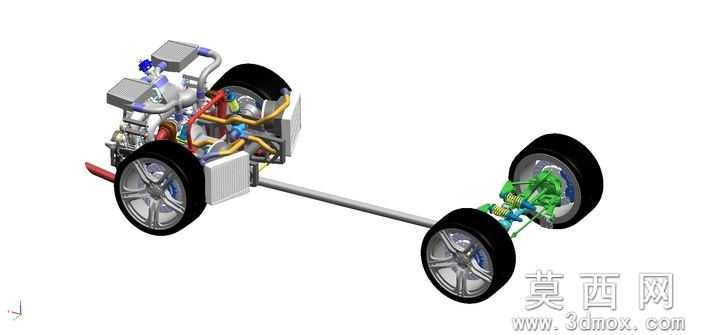

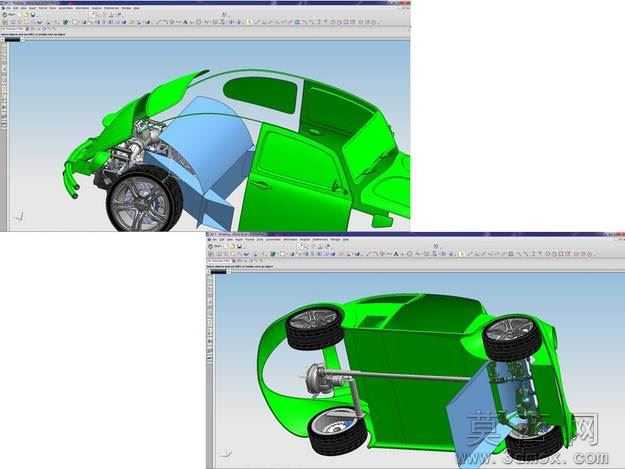

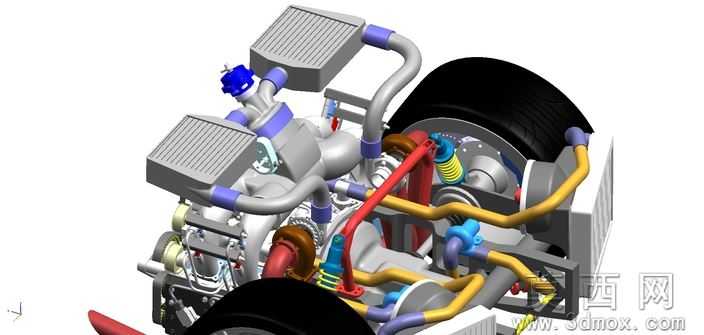

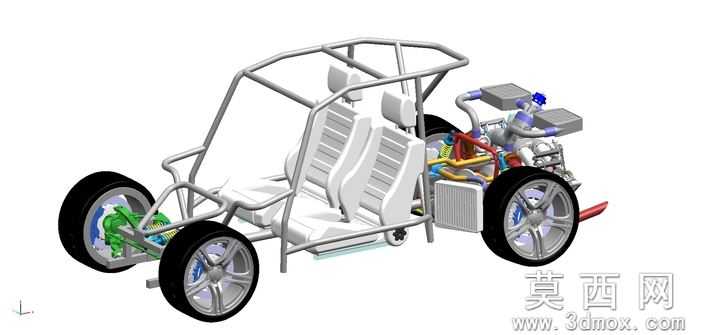

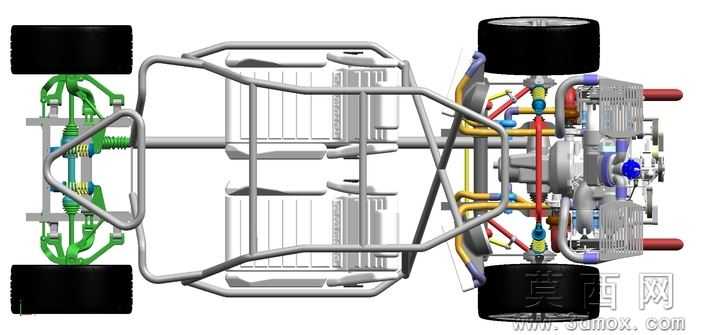

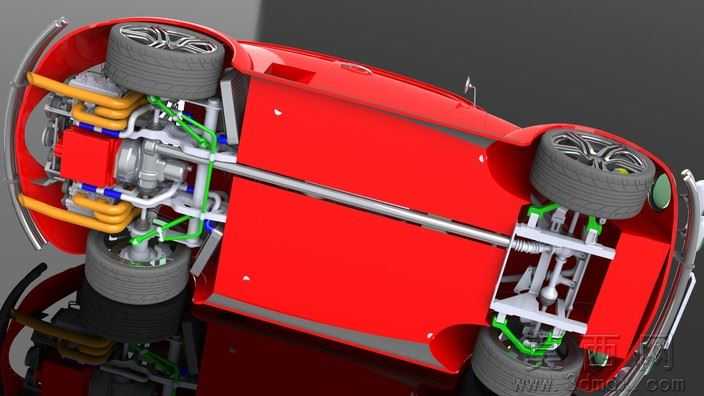

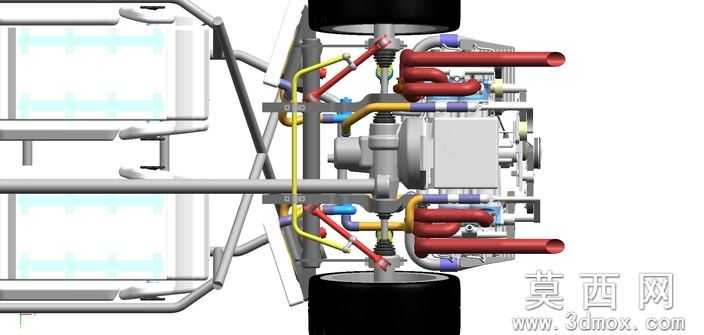

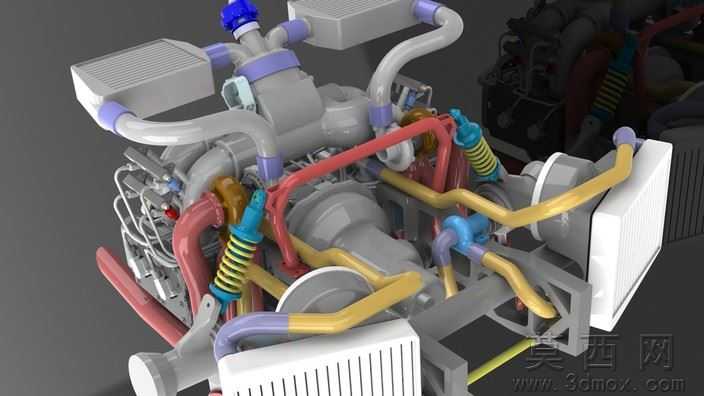

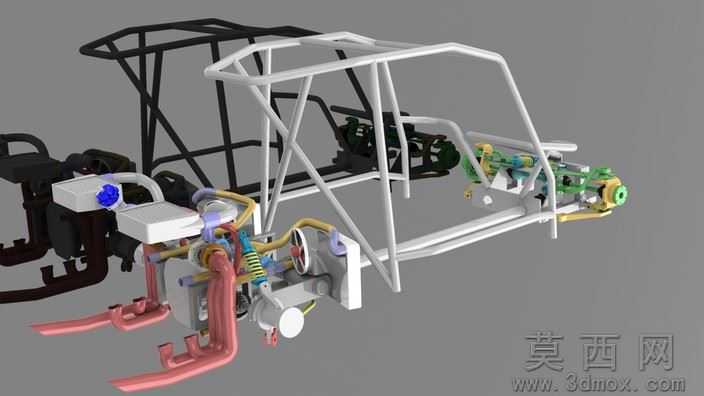

本模型为大众汽车管式车架底盘总成，建模阶段以实车底盘测绘数据为基准，首先搭建空间管架的基准坐标系，逐根绘制不同管径的承载管材的空间路径，通过扫掠特征生成管材实体，对管材衔接处做相贯线修剪与焊接坡口特征建模，再依次装配前悬摆臂、转向节、减震器总成、动力安装支架、制动管路固定座等附属结构，所有零件均按实际装配约束完成配合，还原真实底盘的装配层级关系。参数设计上严格遵循大众小型车底盘的设计规范，主销后倾、外倾等定位参数符合原厂设定，管材壁厚、安装孔位间距、悬置点位置均参考量产车型数据设定，关键受力部位做了结构加强特征设计，整体尺寸匹配对应车型的轴距、轮距要求，可直接用于底盘改制的参考设计。渲染材质方面，车架主体管材采用磨砂白色金属漆材质还原防滚架的涂装效果，前悬结构件根据零件属性分别赋予铸铁哑光灰、减震器弹簧金属亮银、管路橡胶半透明黄、制动部件红色烤漆等材质，背景采用中性灰摄影棚环境，添加柔和的环境光与定向补光，清晰呈现车架的空间结构与各部件的位置关系，渲染图可直观展示底盘的整体布局。结构原理上，该管式车架为空间桁架结构，通过多根异型管材的焊接连接形成高刚性承载基体，前部双叉臂悬架通过摆臂与车架铰接，配合螺旋弹簧与减震器实现行驶缓冲与车轮定位保持，前部预留的动力安装位可适配对应排量的动力总成，车架后部的防滚架结构可在车辆翻滚时提供乘员舱防护，整体结构兼顾轻量化与刚性需求，符合越野改装或小型运动车型的底盘设计逻辑。软件兼容方面，模型提供STEP/IGES通用中间格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维CAD软件，导入后可直接进行结构编辑、工程图导出、有限元分析前处理等操作，不会出现特征丢失或破面问题，适配不同设计人员的软件使用习惯。研发教学应用上，该模型可作为汽车底盘构造课程的教学演示素材，帮助学生理解空间桁架式车架的受力特点与悬架系统的装配关系，也可用于汽车改装领域的底盘改制设计参考，设计人员可在该模型基础上调整管材布局、修改安装点位，适配不同的动力方案与车身造型，还可作为有限元分析的基础模型，开展车架刚性、模态等仿真分析工作，为底盘结构优化提供数据支撑。
