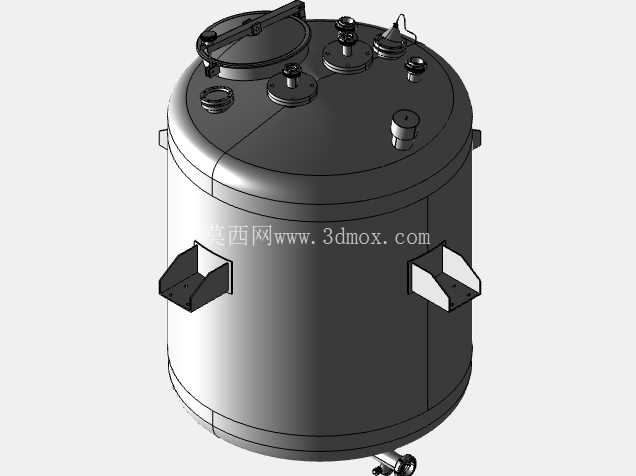

食品饮料生产用1KL立式常压储料罐体

　　在食品、饮料、化妆品及药品类液态产品的生产车间内，中间物料暂存是衔接前后工序的关键环节，这类1KL容积的立式储料罐，常布置在配料工段与灌装工段之间的中转区域，也可作为小型批次生产的成品暂存容器使用，适配洁净生产车间的物料流转需求。从实际使用场景来看，这类罐体需要满足卫生级生产要求，内壁需做抛光处理避免物料残留挂壁，外部支撑结构要兼顾安装稳定性与车间地面的承重匹配，顶部的各类接口分别对应不同的工艺需求：带快开结构的人孔用于定期清洁与内部检修，不同规格的法兰接口分别连接进料管路、排气通路、清洗喷淋装置，小型的螺纹接口则用于安装液位检测、温度监测类仪表，侧面的支耳结构是专门为车间架空安装设计的，可直接搭设在钢架平台上，不需要额外做底部支撑框架，能有效节省车间的地面占用空间。

　　做这款罐体的三维建模时，首先要明确常压容器的设计边界，罐体主体采用圆柱形结构，上下封头选用标准椭圆封头，相比平盖结构能承受更大的液体静压力，同时减少罐顶的积液死角；筒体的壁厚选取要结合1立方容积下的液体静压计算，同时预留足够的腐蚀裕量，适配弱酸性、中性的各类液态物料存储需求。支耳的位置设计在筒体上半部分的重心偏上位置，避免满料状态下罐体出现倾斜失稳，每个支耳上的安装孔位要匹配标准型钢架的安装间距，方便现场直接对位安装，不需要二次打孔调整。

　　罐顶的接口排布遵循操作便利性原则，人孔设置在靠近操作平台的一侧，方便操作人员开启检修，进料口设置在罐顶中心偏侧位置，避免进料时物料直接冲击罐底产生飞溅，排气口设置在罐顶最高处，保证进料时罐内空气可以顺利排出，不会形成憋压影响进料效率。从安装边界来看，这款罐体的整体外径控制在1100mm左右，筒体高度约1200mm，加上顶部接口的总高度不超过1500mm，支耳的外伸长度控制在150mm以内，安装时对应的钢架平台开孔尺寸只要略大于筒体外径即可，不需要预留过大的安装间隙，减少平台的开孔补强工作量。罐体侧面没有额外的外凸管路接口，所有工艺接口都集中在罐顶区域，能减少车间内管路交叉的情况，方便日常的管路维护与清洁作业。

　　在实际生产应用中，这类储罐不需要搭配复杂的搅拌装置，仅作为静态储料使用，所以建模时不需要考虑传动结构的安装空间，重点要保证各个接口的位置公差符合管路安装的对中要求，支耳的焊接位置要保证罐体安装后的垂直度，避免出现液位计读数偏差的问题。罐体外表面做哑光处理，减少洁净车间内的灯光反射对操作人员的视线干扰，所有焊接位置都要做圆角过渡处理，避免积尘滋生细菌，符合卫生级生产的现场管理要求。对于结构设计从业者来说，这类常压储罐的建模重点不在于复杂的曲面结构，而在于各个安装接口的标准化匹配、支撑结构的受力合理性，以及安装尺寸与现场工况的适配性，建模时需要提前核对常用的卫生级法兰标准、人孔标准尺寸，保证模型导出后可以直接用于生产出图，不需要二次调整尺寸参数。
