手动小型三辊卷板卷弯辊结构设计

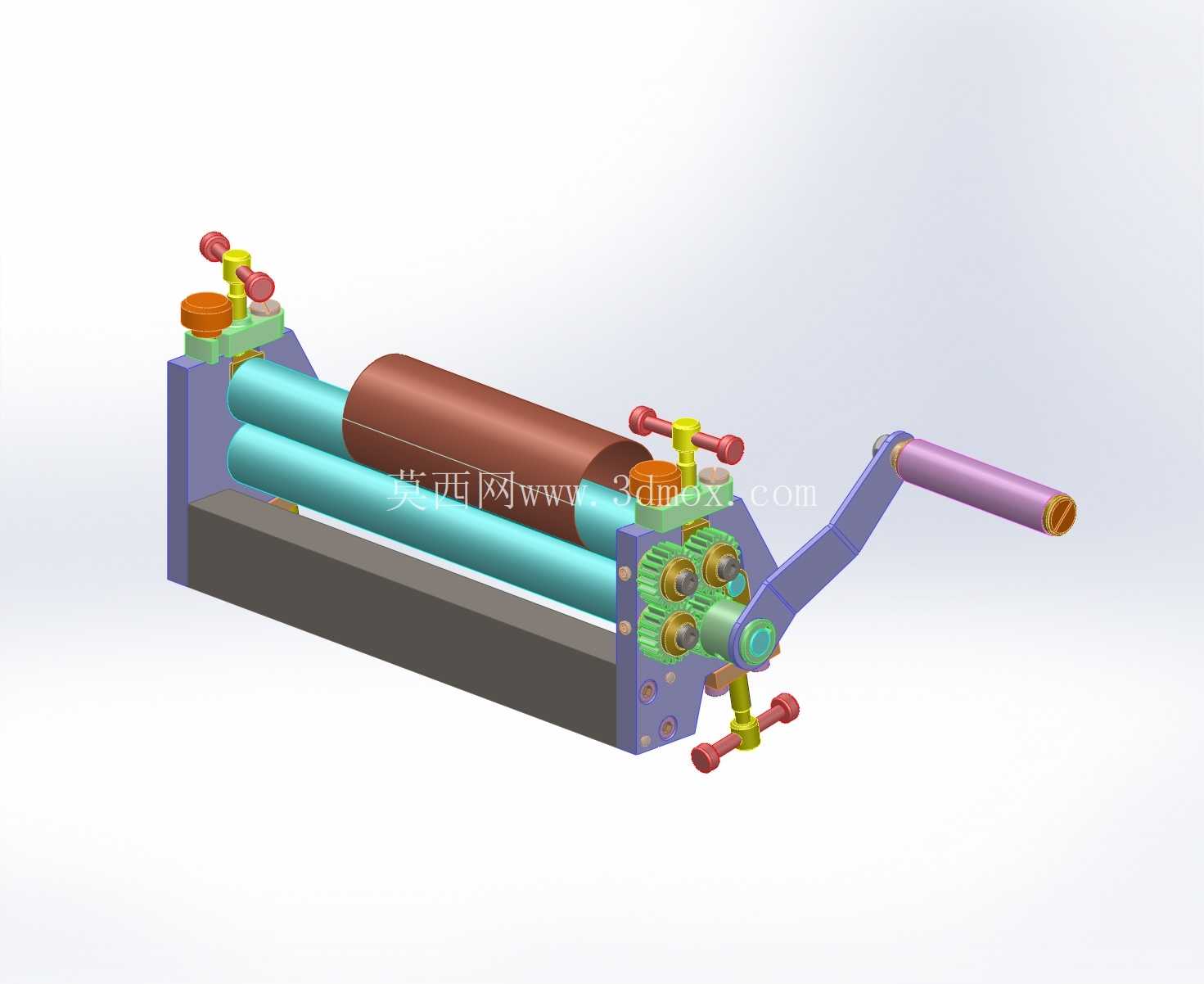

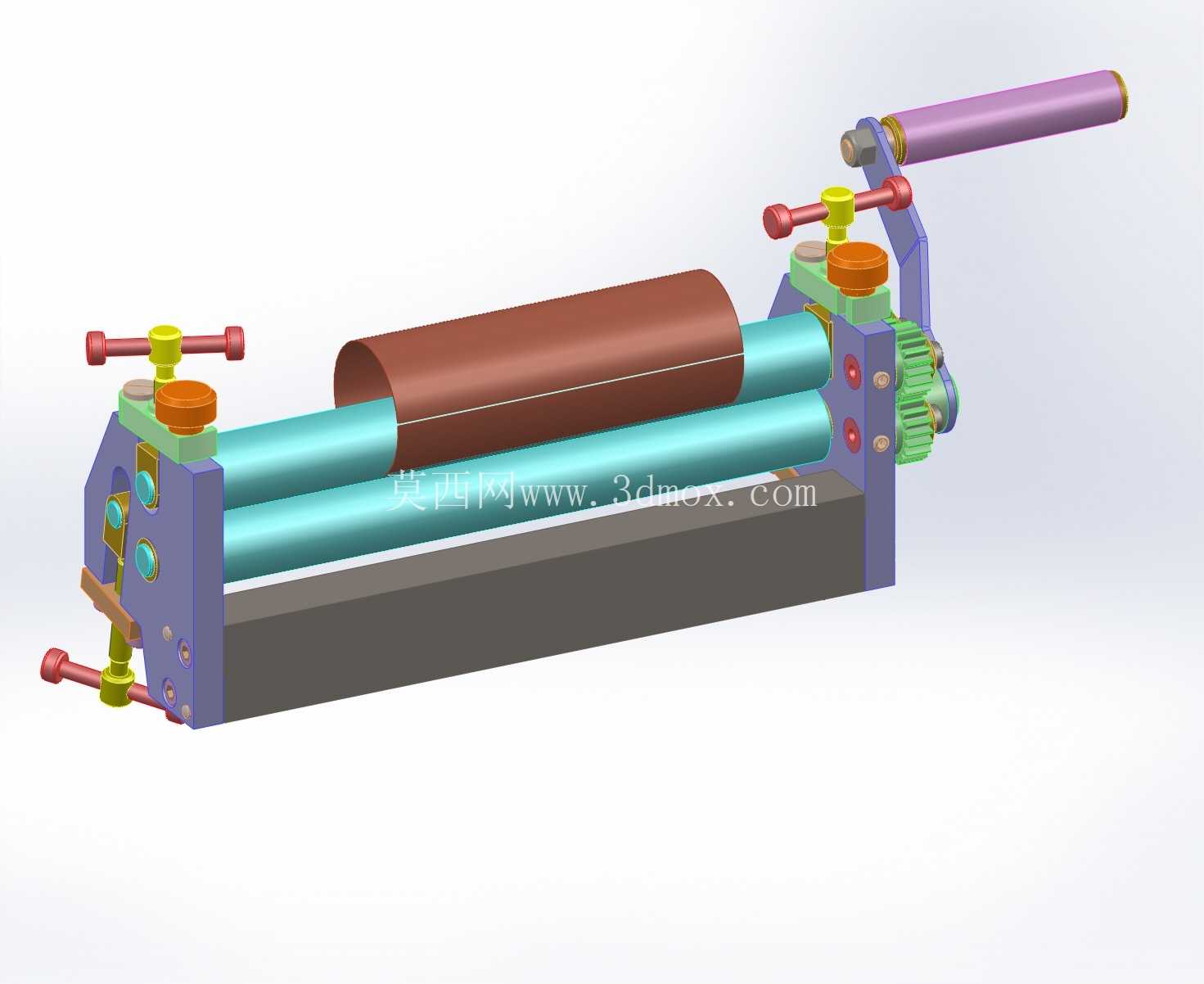

　　从结构设计逻辑来看，设备采用对称式三辊布局，下侧两根平行辊作为承托从动辊，上侧压辊配合侧边的手动调节机构实现下压量控制，辊身整体采用调质光轴加工，表面粗糙度控制在Ra1.6以内，避免卷制过程中划伤板材表面；侧边的手轮驱动结构通过齿轮副传递扭矩，带动下辊转动送料，齿轮模数选用1.5模，齿部做高频淬火处理，手动操作时的传动阻力控制在15N以内，单人即可轻松完成送料卷制操作，不需要额外辅助人员配合。设备的安装边界非常友好，底座采用整体式铸铁框架结构，底部预留四个M8的安装螺孔，既可以通过螺栓固定在木质或钢制工作台面上，也可以搭配配套的便携支架移动使用，整体整机重量控制在28kg左右，单人即可完成搬运移位。这款手动三辊卷弯设备，主要面向小型钣金加工、教学实训、五金维修类场景，针对厚度1.5mm以内的薄钢板、有色金属薄板做圆弧卷制、小直径筒节成型作业，相比大型电动卷板机，它不需要外接动力源，整体占地空间不足0.3平方米，可直接放置在常规钳工工作台面上作业，适合零散小批量的薄板弯卷需求，比如通风管道小弯头制作、小型五金护罩卷圆、教学演示钣金成型原理这类场景都能适配。

　　功能设计上，上辊的一端设置快拆式锁紧结构，当卷制完成封闭筒节时，可以松开端部锁紧件将上辊一端抬起，直接取出卷制成型的封闭筒件，不需要从辊轴端部套取工件，大幅提升小直径筒节的取件效率；侧边的调节手轮带有刻度标识，每旋转一圈对应的下压量为0.5mm，操作人员可以根据板材的厚度、目标卷制半径，精准调整下压量，避免单次下压量过大造成板材折痕或者辊轴过载变形。在实际使用场景中，这类小型手动卷弯设备常出现在街边五金加工店、职业院校的金工实训车间、小型设备维修班组的工具间，针对批量小于10件的薄板卷圆作业，它不需要提前做设备调试准备，拿到板材后调整好下压量即可开始操作，卷制过程中可以随时停下测量工件弧度，微调下压量逐步达到目标曲率，相比大型电动卷板机的开机准备、参数调试流程，小批量作业的效率反而更高。

　　设计过程中针对辊轴的挠度变形做了针对性补强，两根下辊的支撑轴承座间距控制在320mm，辊轴直径选用30mm的实心调质钢，当卷制1.5mm厚Q235钢板、卷制半径50mm的筒节时，辊轴中部的最大挠度不超过0.05mm，卷制成型的筒节整体圆度误差可以控制在0.2mm以内，能够满足常规通风管道、小型护罩的尺寸精度要求。设备的操作侧所有调节手柄都采用绝缘防滑胶套包裹，手柄的操作力臂长度经过优化，即使是力量较小的操作人员也能完成下压锁紧、送料转动的操作；端部的传动齿轮外侧设置半封闭防护罩，避免操作过程中衣物、工具卡入齿轮副造成安全隐患，同时不影响日常对齿轮副的润滑保养。

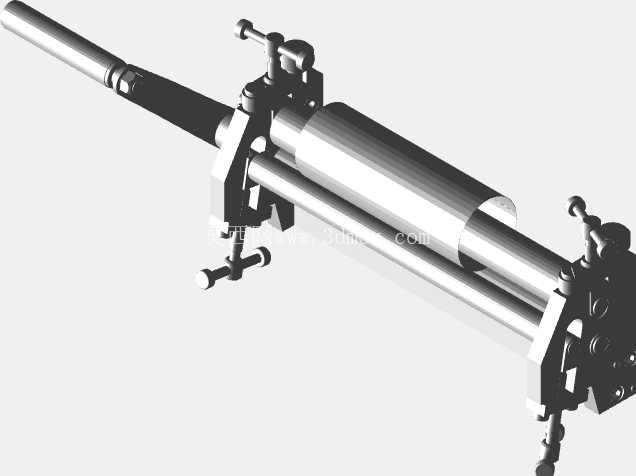

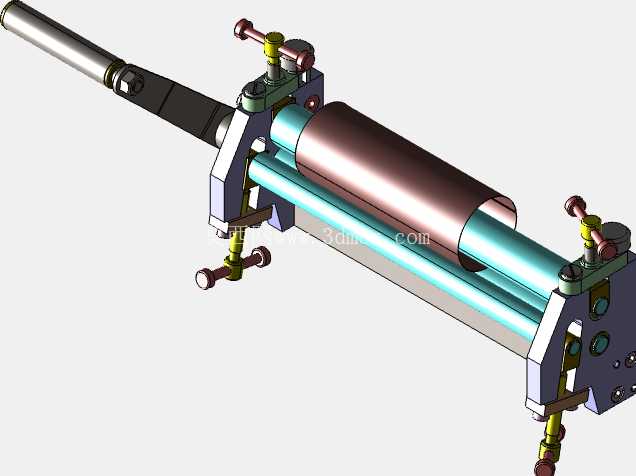

　　从结构建模的角度来看，这款设备的所有零件都采用公制单位设计，辊轴与轴承座的配合选用H7/h6间隙配合，齿轮与轴的连接采用平键周向固定，所有紧固件都选用标准公制规格，加工时不需要定制特殊规格的紧固件，后期维护更换配件的成本极低；底座的框架结构采用筋板补强，在控制整体重量的前提下，保证卷制过程中底座不会出现翘曲变形，即使是满负荷卷制作业时，设备整体的稳定性也能满足操作要求。
