多规格LMUU系列线性旋转轴承结构设计

在自动化传动、精密滑台、检测设备的直线往复运动机构中，这类兼具直线滑动与周向旋转自由度的LMUU系列线性轴承，是解决复合运动需求的核心基础部件。很多做非标设备的工程师都遇到过这类工况：执行端既要沿导轨做精准直线进给，又需要在行程末端或特定工位完成小角度旋转调整，若单独搭配直线轴承加回转支承，不仅会占用过多安装空间，还会因为两套运动副的同轴度累积误差，导致运动卡滞、精度衰减快的问题，而集成式的线性旋转轴承刚好能解决这类痛点。

从结构设计逻辑来看，该系列轴承采用外圈不锈钢精磨壳体搭配内置保持架的结构，钢球在保持架的滚道内均匀排布，既可以沿轴向做无阻滞的直线往复滑动，也能支撑轴件完成周向回转运动，相比普通直线轴承只能限制单一轴向自由度的特性，这类复合运动轴承能在不额外增加回转组件的前提下，满足轴件的复合运动需求。设计过程中首先要保证的是内外滚道的同轴度，壳体的内孔圆柱度公差控制在0.005mm以内，滚道表面粗糙度达到Ra0.2以下，才能保证钢球滚动过程中无卡顿，同时降低长期运行的磨损量。保持架采用自润滑材质制作，无需额外加注润滑脂即可满足常规工况下的长期运行需求，也避免了润滑脂泄漏对洁净车间、食品加工等特殊工况的污染。

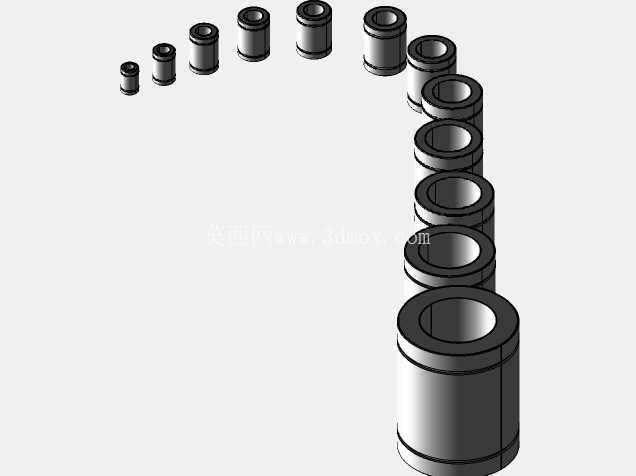

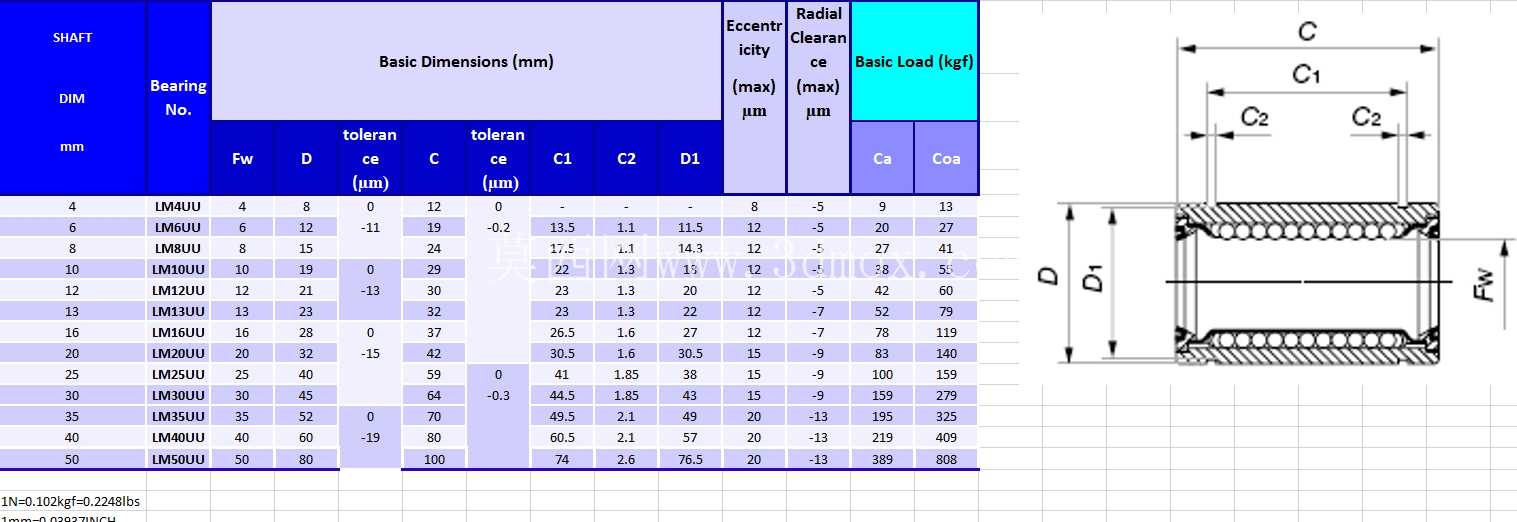

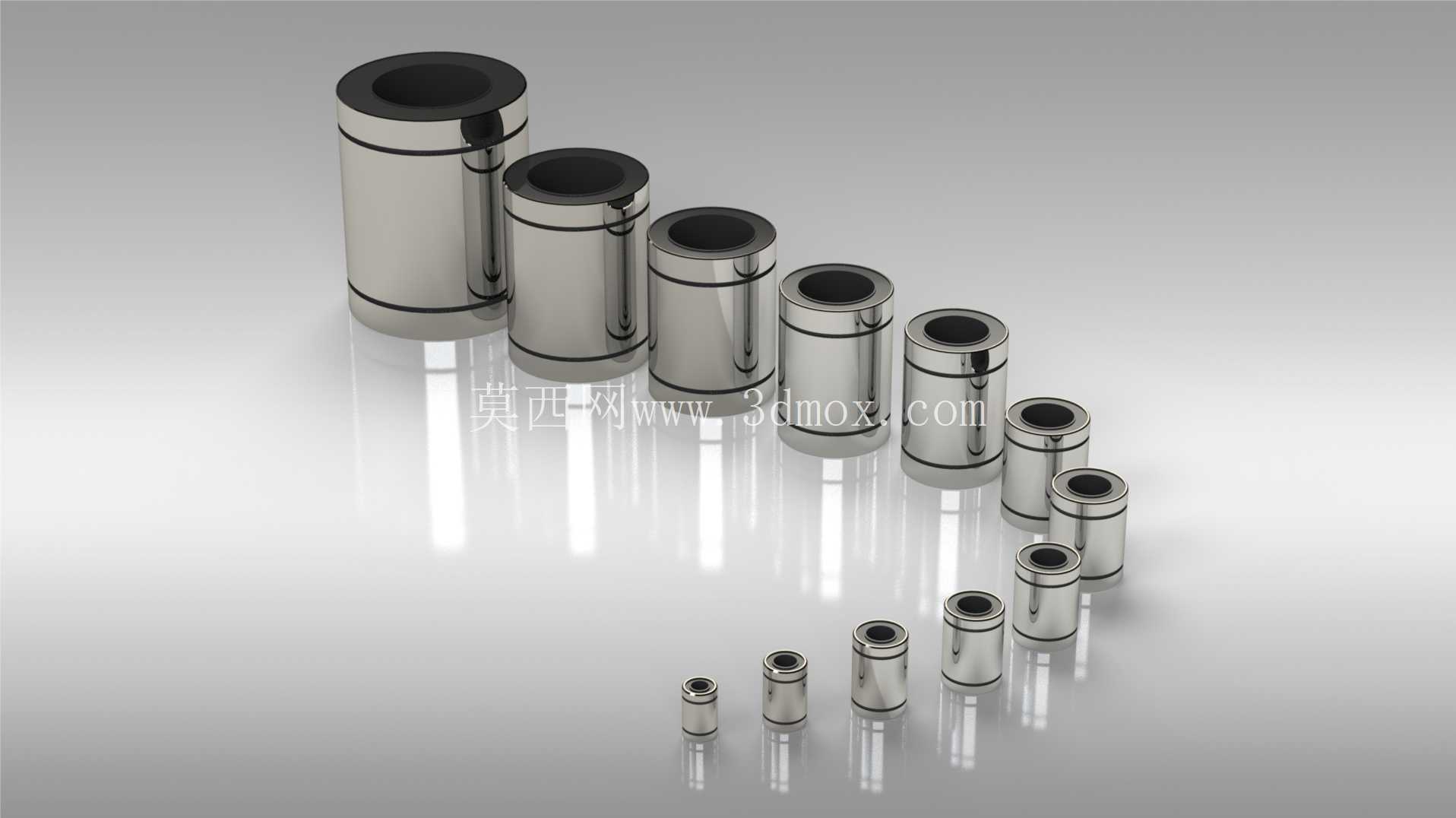

从外形尺寸与安装边界来看，该系列覆盖了从小内径到大内径的全规格尺寸，不同规格的轴承外径、长度都遵循通用线性轴承的安装尺寸标准，可以直接替换同规格的普通直线轴承，不需要对原有安装座做二次修改，大幅降低了设备改造的成本。安装时需要注意，轴承与安装座的配合采用过渡配合，过盈量控制在0.01-0.02mm之间，过盈量过大会导致壳体变形挤压滚道，造成运动阻力增大甚至卡滞，过盈量过小则会在运行过程中出现轴承外圈窜动，影响运动精度。轴承的两端设计有密封挡圈，能够阻挡外界的粉尘、切削液等杂质进入滚道内部，延长轴承在恶劣工况下的使用寿命，在木工机械、切削加工设备这类多粉尘、多切削液的场景中，带密封结构的款式比开式结构的使用寿命提升三倍以上。

在实际应用场景中，这类轴承的使用范围覆盖了多个行业：在3C检测设备中，它被用于探针模组的直线进给与微调旋转，保证探针精准接触检测点位的同时，能小角度调整接触角度避免划伤工件表面；在包装机械的送膜机构中，它既支撑导辊完成直线张紧调整，又能随膜料的牵引做被动旋转，减少膜料的拉伸变形；在医疗检测设备的样本输送机构中，低阻力的特性能保证样本架移动平稳无抖动，避免样本洒出影响检测结果。设计这类三维模型时，需要严格按照实际安装尺寸还原每一处细节，包括壳体的倒角、密封槽的尺寸、保持架的钢球排布位置，这样工程师在做整机装配干涉检查时，才能准确判断安装空间是否足够，避免实际加工装配时出现尺寸不匹配的问题。另外，不同规格的轴承承载能力有明确的区分，小内径款式主要用于轻载、高速的精密运动场景，大内径款式则可以承受更高的径向载荷，适用于重载输送类的机构，选型时需要结合实际的负载大小、运动速度、行程长度来匹配对应规格，避免选型不当导致轴承提前失效。很多新手工程师在做结构设计时，容易忽略轴承的允许偏转角，这类线性旋转轴承虽然允许一定范围内的轴偏斜，但偏转角超过额定值后会造成钢球局部受力过大，出现点蚀磨损，所以在长轴搭配多轴承支撑的结构中，需要保证多个安装座的同轴度在允许范围内，必要时可以在其中一个支撑位采用浮动安装结构，补偿加工与装配带来的同轴度误差。
