工业用200升金属储运油桶结构设计

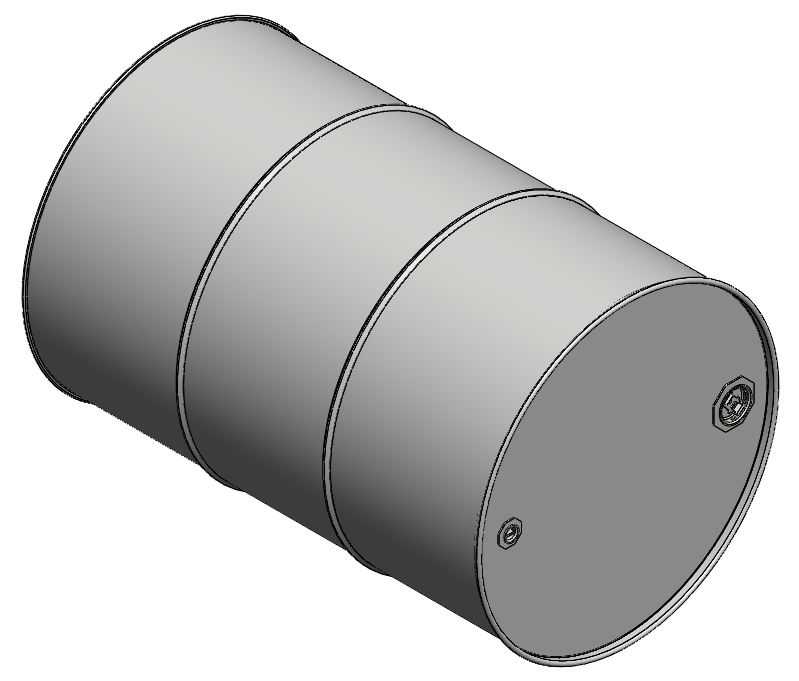

　　在工业流体物料储运场景中，200升规格的金属桶是应用覆盖范围极广的通用容器，从石化行业的润滑油、成品油中转，到化工领域的非强腐蚀性溶剂、原料存储，再到生产车间的废液收集、散装物料周转，这类容器的结构可靠性直接关系到物料储运过程的安全性与损耗控制。本次建模的金属桶采用三段式卷边拼接筒体结构，区别于一体拉伸成型的小容量容器，200升规格的桶身因成型尺寸限制，多采用多段钢板卷圆后做环向卷边压合，每道环向加强筋既承担拼接部位的密封补强作用，也能在桶身堆叠时提供径向抗变形能力，避免满装状态下桶身受挤压出现凹陷渗漏。桶身两端采用标准碟形端盖结构，端盖与筒体的连接采用双重卷边密封工艺，内部填充密封胶层，可满足常规储运工况下的气密、液密要求，

　　端盖边缘的卷边结构同时作为搬运时的受力点位，适配手动油桶夹具、叉车专用属具的抓取尺寸，避免搬运过程中夹具直接挤压筒体造成变形。桶顶设置两个标准规格的螺纹接口，大口径接口用于物料的快速灌装与倾倒，小口径透气接口用于平衡桶内外气压，避免倾倒或温度变化时桶内形成负压导致物料流出不畅，接口处的密封塞采用金属内嵌密封垫结构，可重复拆装使用且密封性能衰减较慢，适配多次周转的使用需求。从建模的结构细节来看，桶身的环向加强筋采用等间距排布，筋高与圆弧半径经过力学校核，当桶身满装200升密度1.2g/cm³的流体物料时，环向筋可将筒体的径向变形量控制在标准允许范围内，同时在多层堆叠时，上层桶的重量可通过环向筋均匀传递到下层桶身，

　　避免局部应力集中导致桶身失稳。端盖的冲压弧度参考了压力容器的碟形封头参数，在承受内部正压或外部负压时，应力分布更均匀，不会出现端盖局部凹陷或鼓胀的问题。建模过程中对卷边部位的细节做了完整还原，包括卷边内部的层叠结构、密封胶的填充位置，这些细节在做结构有限元分析、搬运工装匹配设计时是关键的参考依据，若忽略卷边的实际尺寸，很容易导致夹具设计的抓取间隙不合理，出现夹不紧或者刮伤桶身涂层的问题。从安装与使用边界来看，该金属桶的外径尺寸适配标准的托盘码放要求，单个1200*1000mm的标准工业托盘可单层码放4个，堆叠层数根据物料密度最高可达3层，桶身底部的卷边结构可嵌入下层桶顶的卷边凹槽内，

　　堆叠时的防滑移性能满足常规仓储与公路运输的固定要求。桶身的壁厚设计兼顾了结构强度与材料成本，常规工况下采用0.8-1.2mm厚度的冷轧钢板成型，外部做防锈涂装处理，可适应户外临时堆放、车间内长期存储的环境要求，若用于有腐蚀性的物料储运，可更换为镀锌钢板或不锈钢板材，建模时的参数化结构可直接调整壁厚与材质参数，快速生成不同工况下的适配模型。在生产线的物料输送环节，该桶的外形尺寸适配标准的辊筒输送机宽度，桶身的环向筋可作为输送过程中的定位基准，配合光电传感器实现桶身位置的精准检测，无需额外增加定位工装。在做车间布局设计时，这类容器的三维模型可直接用于仓储区域的货位规划、输送线的通道宽度校核，避免出现通道尺寸不足、码放间距不符合安全规范的问题。建模时对桶身的所有圆角、倒角细节都做了还原，没有出现尖锐棱角，既符合实际产品的冲压工艺要求，也避免在虚拟装配、人机工程仿真时出现干涉或者安全误判，比如人工搬运桶塞、连接灌装管路时，手部接触的部位都做了圆弧过渡，不会出现割手的风险，这些细节在做生产工位的人机工程分析时是必要的参考要素。
