标准直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2026-02-28 ID:1145046
  • 标准直齿圆柱传动齿轮结构设计
  • 标准直齿圆柱传动齿轮结构设计
  • 标准直齿圆柱传动齿轮结构设计
  • 标准直齿圆柱传动齿轮结构设计

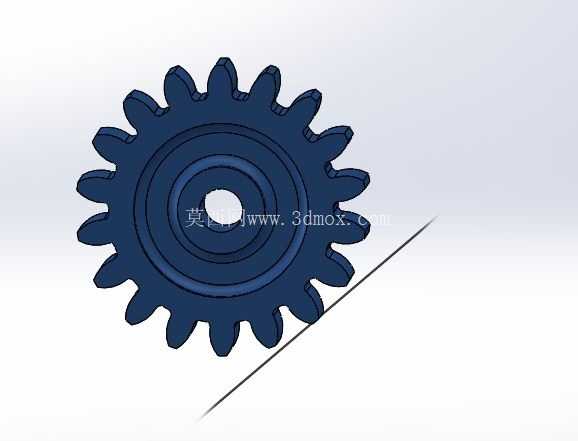

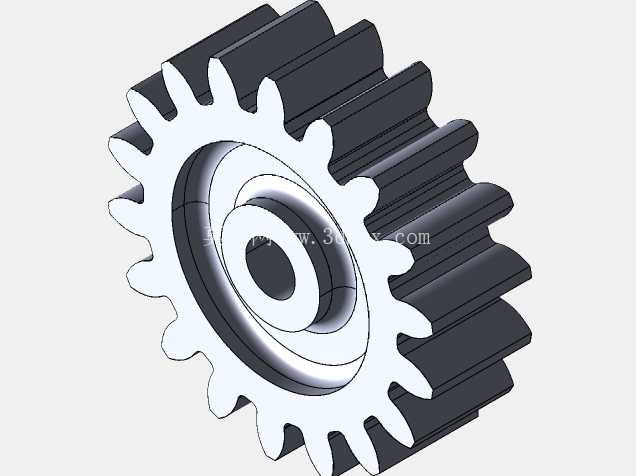

  直齿圆柱齿轮是平行轴传动场景中应用最广泛的基础传动零件,在各类通用机械设备的动力传递链路中承担着转速匹配、扭矩传递的核心作用,从普通的输送线驱动单元、小型机床进给机构,到民用设备的动力减速模块,都能见到这类零件的应用。这类齿轮的齿向与齿轮轴线保持平行,啮合过程中轮齿沿全齿宽同时进入与退出啮合,不存在轴向分力,对支撑轴承的轴向载荷要求低,安装调试的容错空间相比斜齿轮更大,非常适合中低速、中等载荷的定传动比传动场景。

  在实际选型应用中,首先要明确安装轴的轴径尺寸来匹配中心轮毂的内孔直径,轮毂的轴向长度需要略大于安装轴段的配合长度,保证轴向定位的可靠性,避免传动过程中出现齿轮窜动;轮缘部分的齿顶圆直径需要根据传动比、模数以及齿数计算确定,齿宽的取值通常参考模数的5到8倍区间,齿宽过大会导致载荷沿齿宽分布不均,加剧局部磨损,齿宽过小则会导致轮齿承载能力不足,容易出现断齿失效。

  设计过程中,轮齿的渐开线齿形需要严格遵循标准模数对应的齿廓参数,齿根圆角的取值要兼顾应力集中系数与齿根弯曲强度,避免热处理后齿根位置出现应力集中导致的疲劳断裂;轮辐部分的结构根据齿轮整体尺寸调整,小尺寸齿轮可以做成实心轮体结构,尺寸稍大的齿轮采用腹板式结构,在保证整体结构刚度的前提下降低零件自重,减少转动惯量对传动动态响应的影响。在装配边界上,齿轮啮合的中心距公差需要控制在标准规定的范围内,中心距过大会导致齿侧间隙过大,传动过程中出现冲击噪音,反向传动时还会存在空程误差;中心距过小则会导致轮齿啮合过紧,加剧齿面磨损,严重时甚至会出现卡滞无法转动的情况。

  齿面的加工精度等级需要匹配应用场景的传动要求,普通动力传动场景选用8到9级精度即可满足使用需求,有传动平稳性要求的精密传动场景则需要提升到7级及以上精度,同时对应控制齿面的粗糙度参数,减少啮合过程中的摩擦损耗。这类直齿轮的润滑方式根据运行转速选择,低速重载场景采用油脂润滑即可,转速较高的场景则需要搭配润滑油浴或者喷油润滑,保证齿面啮合位置能形成稳定的油膜,降低齿面接触应力,延长零件的使用寿命。在实际的设备维护中,这类直齿轮的失效形式主要集中在齿面磨损、齿面点蚀以及轮齿折断几个方面,设计阶段通过合理选择模数、齿宽以及热处理工艺,可以有效提升零件的抗失效能力,比如中等载荷场景下选用45号钢调质处理,重载场景下选用合金钢渗碳淬火处理,都能匹配对应的工况承载需求。
