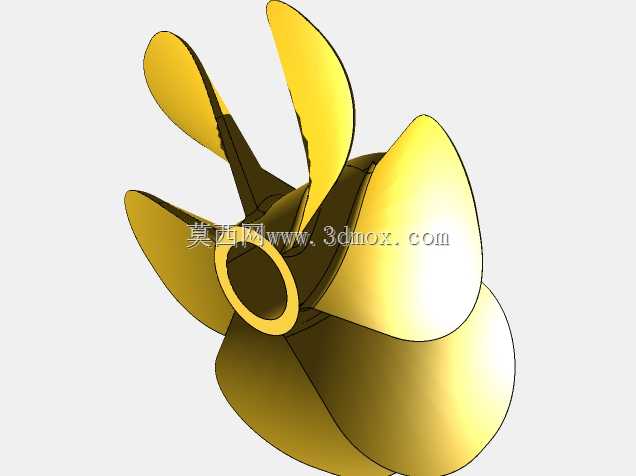

五叶曲面船用推进螺旋桨结构设计

做船用推进部件设计的时候，螺旋桨的曲面精度直接决定整船的推进效率与航行噪声水平，这类五叶结构的螺旋桨常适配中小型内河作业船、休闲游艇的动力输出端，核心作用是把主机输出的旋转扭矩转化为轴向推进力，推动船体在水域内完成前进、转向等动作，相比常规三叶、四叶结构，五叶设计能有效降低叶片通过频率对应的振动幅值，减少船体共振带来的结构疲劳问题，同时提升低速航行时的推力稳定性，适合对航行平顺性有要求的作业场景。建模初期要先确定桨毂的安装边界尺寸，桨毂内孔需要匹配尾轴的配合公差，端面设置定位止口保证装配同轴度，避免运转时出现偏心带来的动不平衡问题，桨毂外轮廓做流线型过渡，减少毂体本身带来的水流阻力。叶片的设计要结合盘面比、螺距比参数做曲面放样，每个叶片的叶根与桨毂衔接处做圆角过渡，降低应力集中系数，避免长期交变载荷下叶根出现疲劳断裂，叶片从叶根到叶梢的厚度做渐变处理，叶梢位置做薄化设计减少梢涡带来的能量损耗，同时所有叶片的曲面曲率要保持高度一致，保证动平衡精度满足运转要求。建模时先绘制桨毂的旋转基体特征，确定中心轴线与安装基准面，再通过多个截面的型值点搭建叶片的引导线，放样生成单个叶片的曲面实体，对曲面做连续性检查保证光顺无折皱，之后通过圆周阵列生成其余四个叶片，对阵列后的实体做合并处理，再对叶根衔接位置做倒圆角优化，最后做整体的干涉检查与质量属性测算，确认整体质心落在中心轴线上，减少后续动平衡校正的工作量。实际选型匹配时，要结合主机额定转速、船体设计吃水深度确定螺旋桨的直径与螺距参数，安装时要保证尾轴与桨毂内孔的配合面清洁无杂质，锁紧螺母的预紧力符合设计要求，运转过程中要避免叶片缠绕水中杂物，防止叶片变形影响推进效率。
