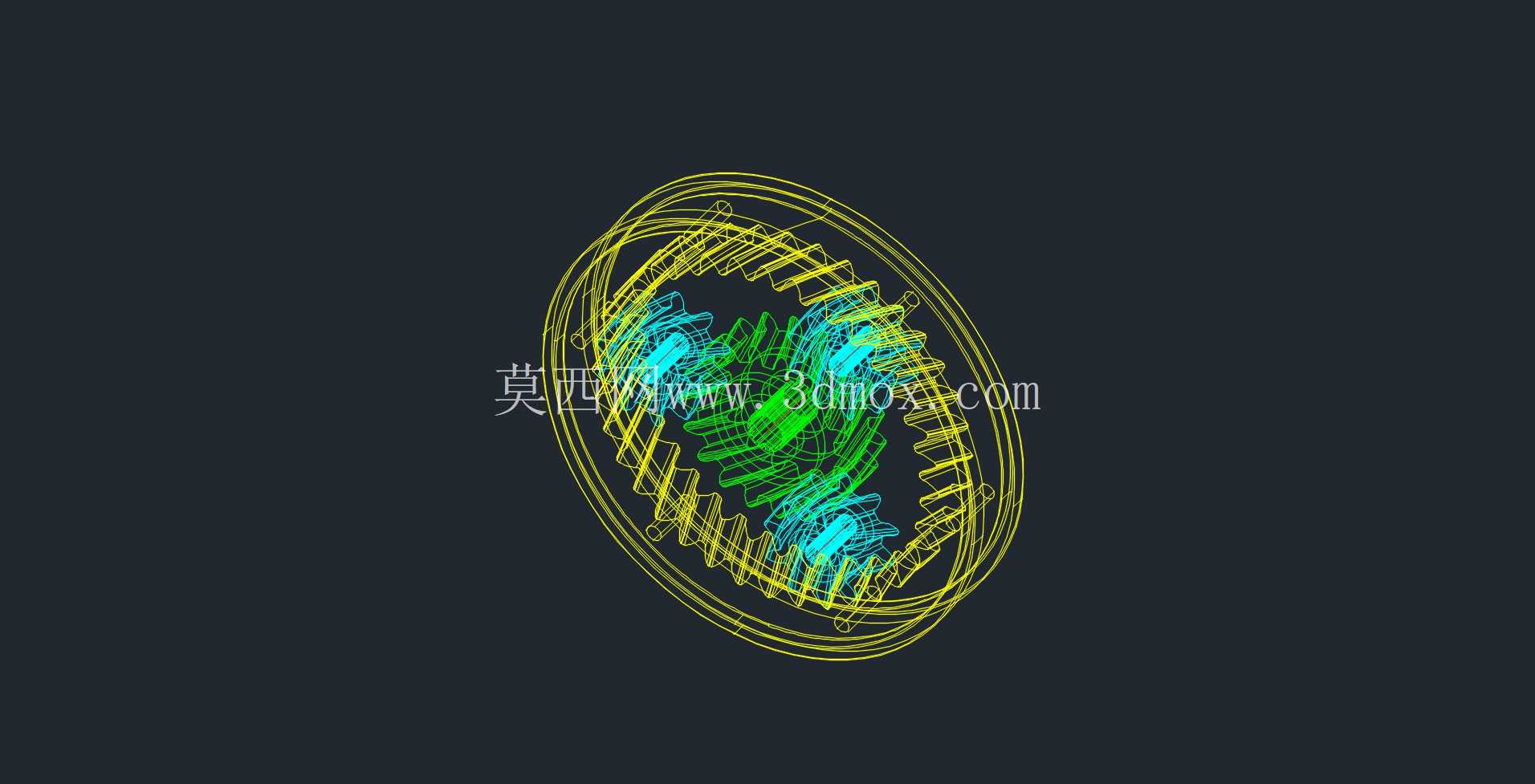

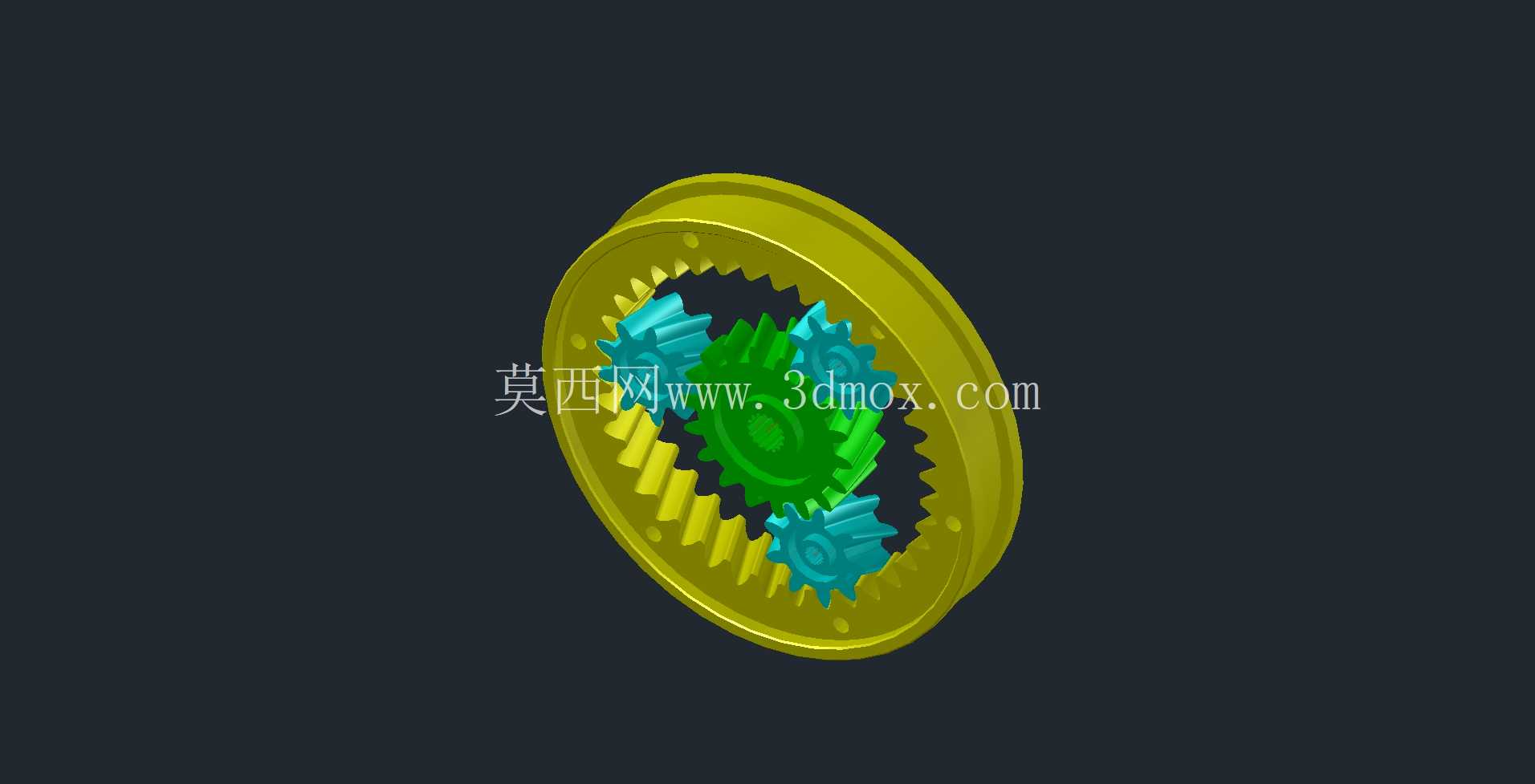

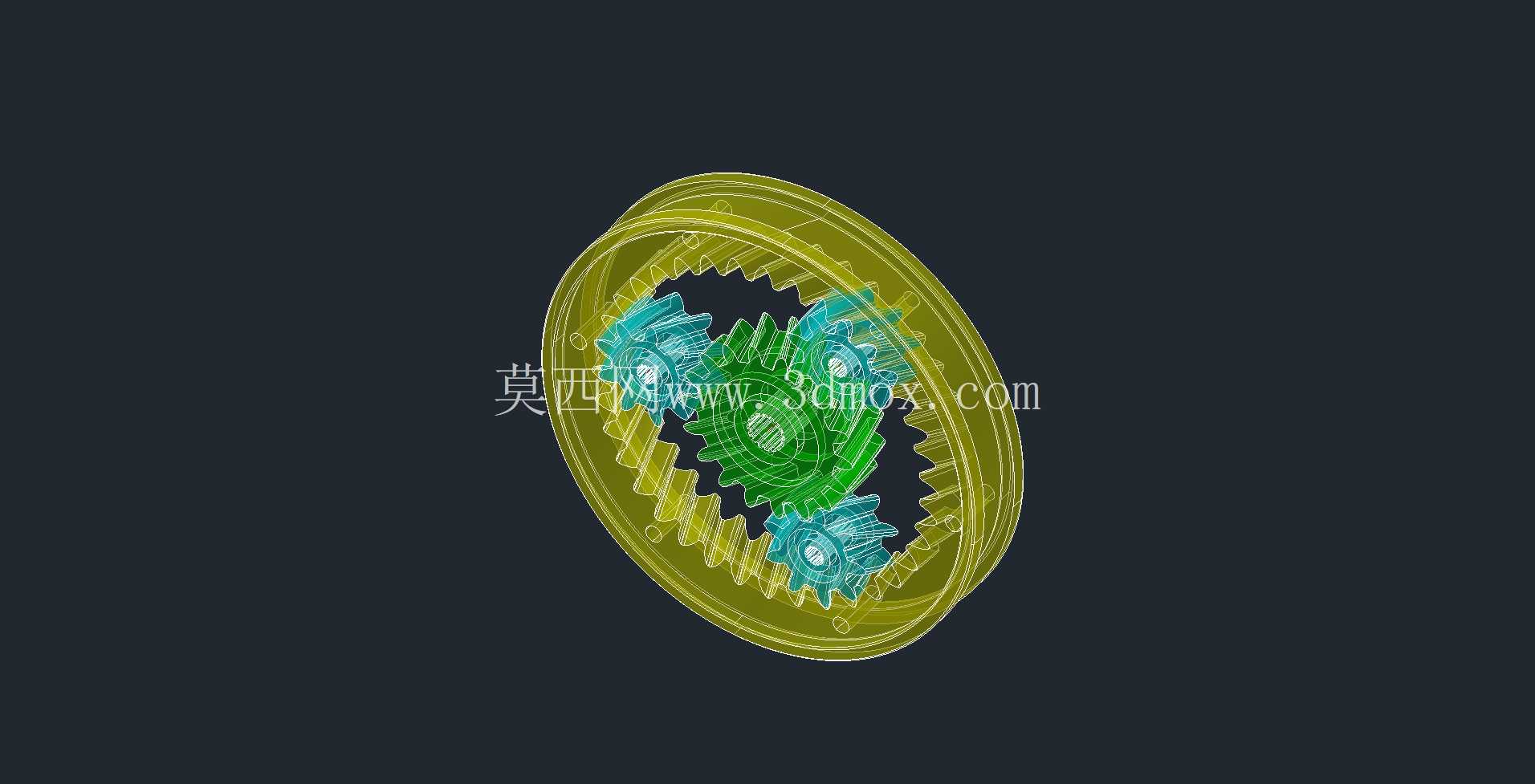

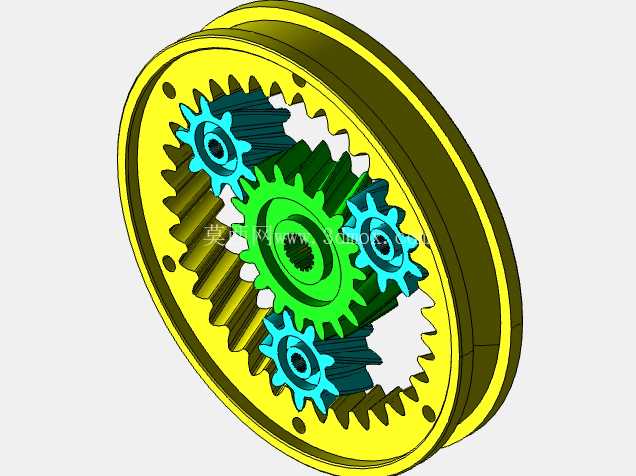

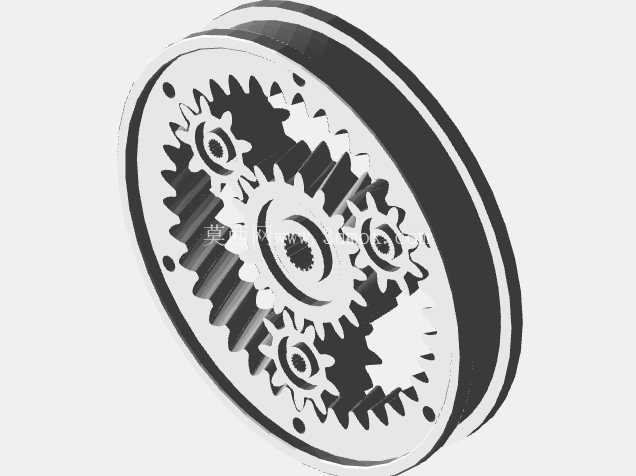

这套行星螺旋齿轮传动结构,在紧凑安装空间内实现大传动比动力传递的场景中适配性极强,常见于小型伺服驱动末端、精密回转工作台、手持电动工具的减速输出端,相比普通定轴齿轮组,同等传动比下径向尺寸可压缩40%以上,同时能保证多齿啮合带来的高承载能力,运行过程中载荷被多个行星轮均匀分担,单齿承受的接触应力与弯曲应力远低于同参数定轴传动结构。从结构布局来看,内齿圈采用一体化环形结构,内齿加工为螺旋齿形,啮合重合度相比直齿行星结构提升30%左右,传动过程中不会出现直齿啮合的阶跃式冲击,运行噪音更低,尤其适配需要正反转频繁切换的传动工况,齿侧间隙可通过行星轮的偏心安装调整结构进行微调,满足精密传动场景下的回程误差控制要求。三个行星轮沿太阳轮周向120度均匀分布,每个行星轮同时与太阳轮、内齿圈啮合,太阳轮作为动力输入端时,动力经太阳轮分流至三个行星轮,再通过行星架汇流输出,整个传动链的功率分流特性让结构抗冲击能力更强,即使瞬时过载达到额定载荷的1.5倍,也不会出现单齿崩裂的失效问题。设计过程中优先考虑了安装边界的适配性,内齿圈的外圆为光滑定位面,可直接压装入设备壳体的定位孔内,不需要额外的法兰连接结构,轴向通过孔用挡圈即可完成限位,整体轴向尺寸控制在齿宽的1.2倍范围内,不会占用过多的设备内部安装空间。
行星轮的支撑采用滑动轴承配合行星架销轴的结构,销轴与行星架的安装孔采用过盈配合,避免运行过程中销轴出现微动磨损,行星轮内孔与滑动轴承的配合间隙控制在0.01-0.02mm之间,既保证行星轮转动灵活,又不会因为间隙过大产生啮合偏载。齿形参数设计上,太阳轮与行星轮采用变位系数匹配设计,避免根切的同时平衡了内外啮合的滑动率,让齿面磨损更均匀,延长整套传动结构的使用寿命,螺旋角选取15度,兼顾轴向力大小与啮合重合度的平衡,轴向力通过行星架端面的推力垫片传递至壳体,不会对输入端的电机轴承产生额外轴向载荷。
实际应用中,这套结构可根据不同的输入转速与输出扭矩需求,调整行星轮的数量与齿宽参数,当需要更高传动比时,可在该级行星结构后端串联第二级行星组,形成多级行星传动,整体安装尺寸依然能控制在较小范围内。不同于普通行星齿轮结构,该组齿轮采用螺旋齿设计,啮合过程中齿面是逐步接触再逐步脱离,不会出现直齿传动的啮合冲击,在高速输入场景下的振动表现明显优于直齿结构,适配转速可达3000rpm以上的输入工况,同时螺旋齿的啮合特性让传动过程更平稳,输出端的扭矩波动更小,适合对输出稳定性要求较高的精密设备使用。
安装过程中需要注意内齿圈与输入端太阳轮的同轴度控制,同轴度误差需控制在0.02mm以内,否则会出现行星轮受力不均、局部齿面磨损过快的问题,行星架的输出端可根据连接需求设计为轴输出或者孔输出形式,适配不同的负载连接结构。整套结构没有多余的冗余设计,所有零件均为回转类结构,加工工艺性好,内齿圈可采用插齿或者拉齿工艺加工,太阳轮与行星轮可采用滚齿工艺加工,加工完成后进行齿面淬火处理,保证齿面硬度达到HRC55-60,芯部保持足够韧性,兼顾耐磨性与抗冲击能力。在日常维护场景中,该结构采用脂润滑即可满足长期运行需求,不需要额外设计复杂的油路润滑系统,填充的润滑脂可保证3000小时以上的运行寿命,维护成本极低,适合批量应用在小型化传动设备中。
