聚合物薄膜卷绕收卷设备结构设计

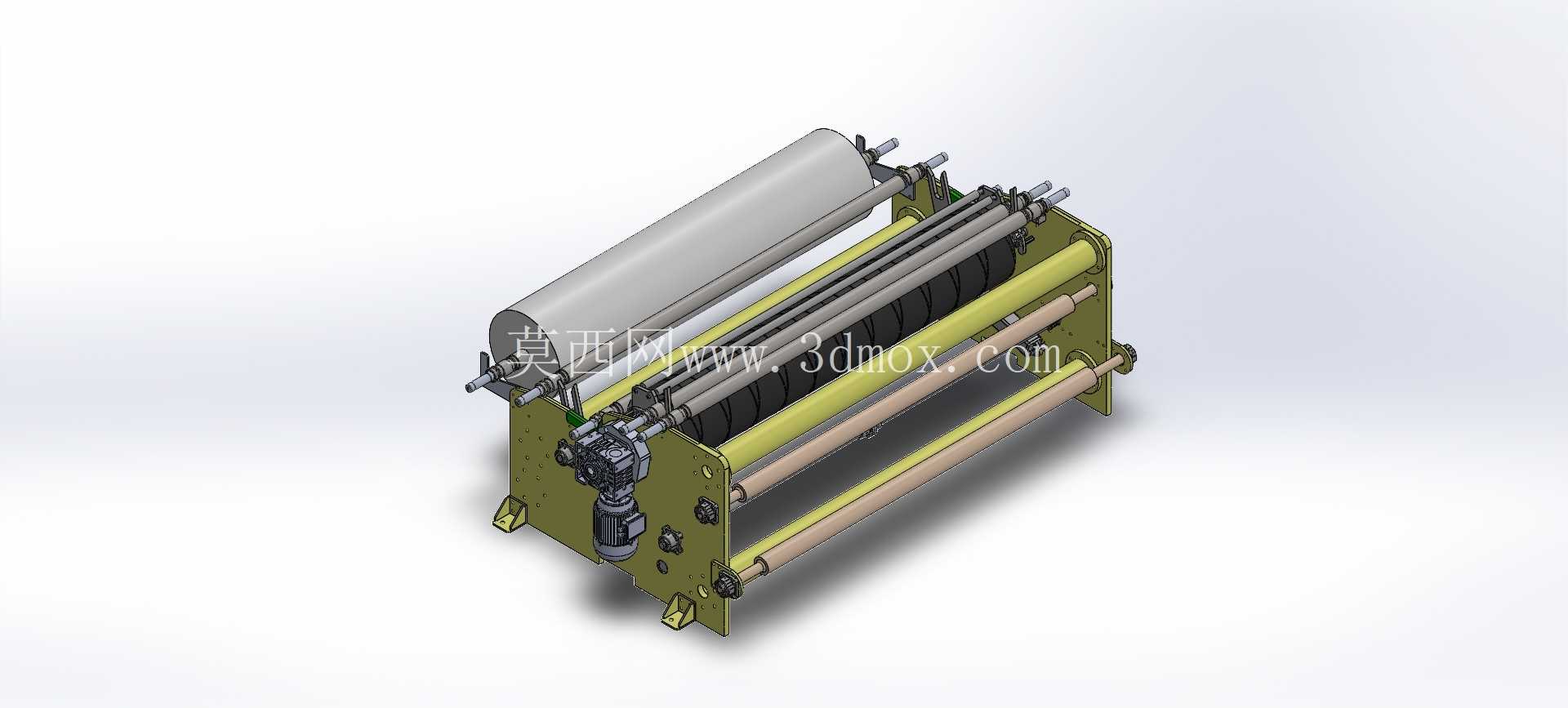

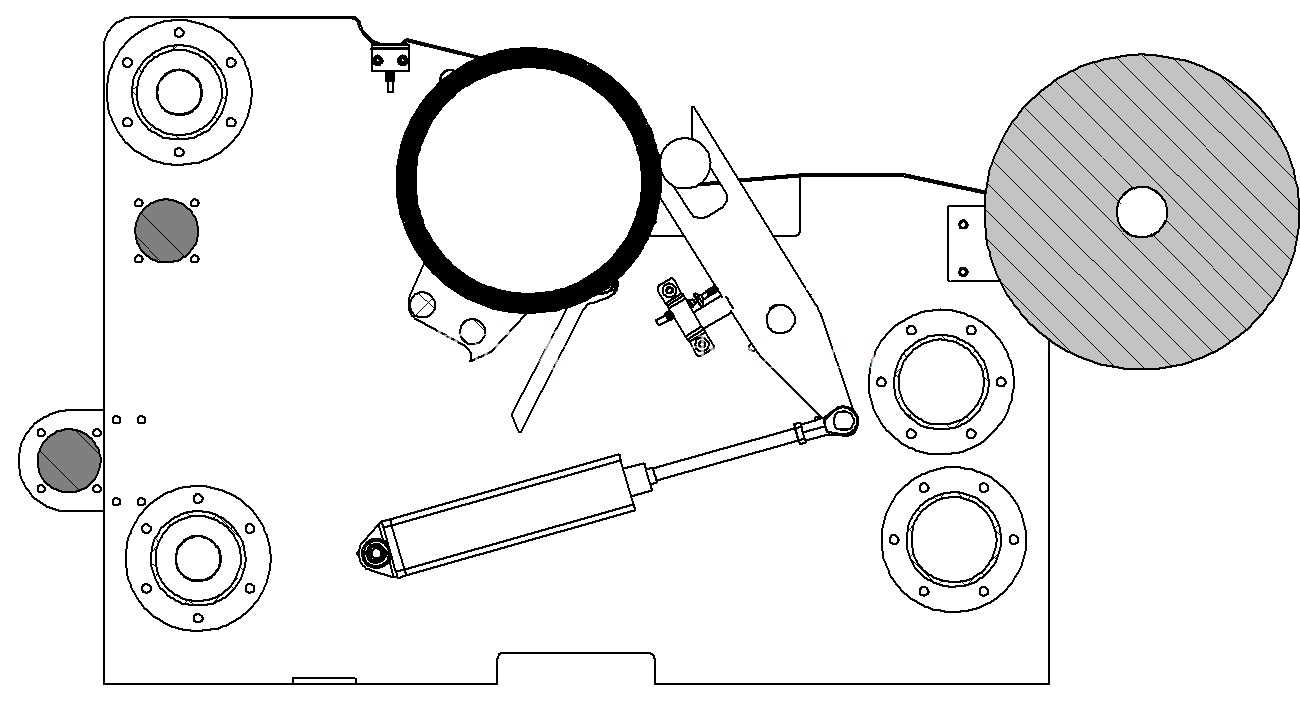

　　这套聚合物薄膜卷绕系统的三维结构，核心面向软质膜材加工生产线的收卷工序，适配BOPP、PET、PE等常见聚合物薄膜的连续生产场景，在印刷、涂布、复合、分切等薄膜后加工环节都能作为核心收卷单元使用，也可搭配放卷机构组成独立的膜材复卷工位，解决软质薄料收卷过程中易跑偏、起皱、张力不均导致的膜面拉伤、卷边不齐等实际生产痛点。从结构布局来看，设备采用双侧立式墙板作为承载主体，墙板选用加厚钢板加工成型，所有辊轴的安装轴承座都直接定位在墙板的精加工基准面上，保证各辊系的平行度公差控制在0.02mm/m以内，避免因辊系倾斜导致的膜材走偏。

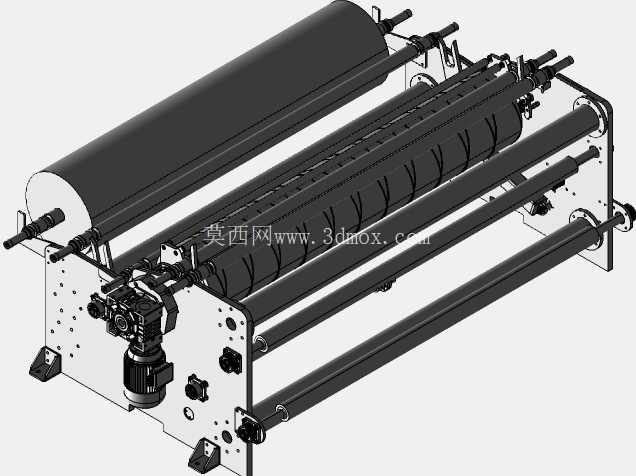

　　设备上共布置多组不同功能的辊轴：最上方的大直径辊为冷却导辊，内部可通循环冷却水，对经过前道高温工序的薄膜进行降温定型，防止膜材受热收缩导致收卷松紧不一；中间平行布置的多组硬质镀铬辊为张力传导辊，表面粗糙度控制在Ra0.8以下，既保证膜材接触时不会被划伤，又能通过辊面摩擦力实时反馈膜面张力，配合驱动端的磁粉离合器实现张力闭环控制；靠近出料侧的两组胶辊为压平辊，表面包覆邵氏硬度60度的丁腈橡胶，可通过两端的调压气缸调整压合力，在收卷前将膜面夹带的空气挤出，避免收卷后膜卷内部出现气泡、鼓包问题。

　　驱动部分采用伺服电机搭配蜗轮蜗杆减速机的布局，电机输出端通过同步带连接收卷轴，传动比设置匹配常规薄膜生产线10-120m/min的线速度范围，收卷轴采用气胀轴结构，可适配3英寸、6英寸两种常用纸芯规格，换卷时只需充气放气即可完成纸芯的固定与拆卸，无需额外的锁紧机构，缩短换卷辅助时间。设备的安装边界设计充分考虑生产线的适配性，整体宽度方向尺寸控制在1.8m以内，可直接对接幅宽1.6m及以下的薄膜生产线，底部安装脚座预留了M16的地脚螺栓安装孔，同时配有高度调节螺栓，可在安装时调整设备水平度，保证辊系的水平公差符合要求；墙板外侧预留了张力传感器、纠偏执行器的安装位置，可根据实际生产需求加装自动纠偏系统，适配更高精度的收卷要求。

　　在设计细节上，所有辊轴的端部都采用迷宫式密封结构，防止生产过程中产生的薄膜碎屑、粉尘进入轴承内部，延长轴承的维护周期；过线部位全部布置在墙板外侧的走线槽内，避免线缆与运动部件干涉，同时方便后期的线路检修；收卷位置预留了断膜检测传感器的安装位，当膜材断裂时设备可自动停机，避免无效运转。这套结构没有冗余的设计，所有部件的选型与布局都围绕薄膜收卷的实际工艺需求展开，比如导辊的直径选择经过挠度计算，保证在最大幅宽、最大张力工况下，辊轴的中间挠度不超过0.1mm，避免因辊轴弯曲导致膜面受力不均；压辊的压力调节范围设置在0.1-0.5MPa，可根据不同厚度、不同材质的薄膜调整压力，薄至12μm的电容膜、厚至200μm的包装膜都能适配。从三维建模的细节来看，所有的连接螺栓、轴承、同步轮等标准件都按实际尺寸建模，装配关系完全符合实际装配逻辑，不存在干涉问题，可直接用于生产图纸的导出，也可作为薄膜类加工设备设计的参考结构，帮助设计人员快速完成收卷单元的结构选型与布局优化，减少重复建模的工作量。
