手持式电钻改装便携定位钻孔支架结构

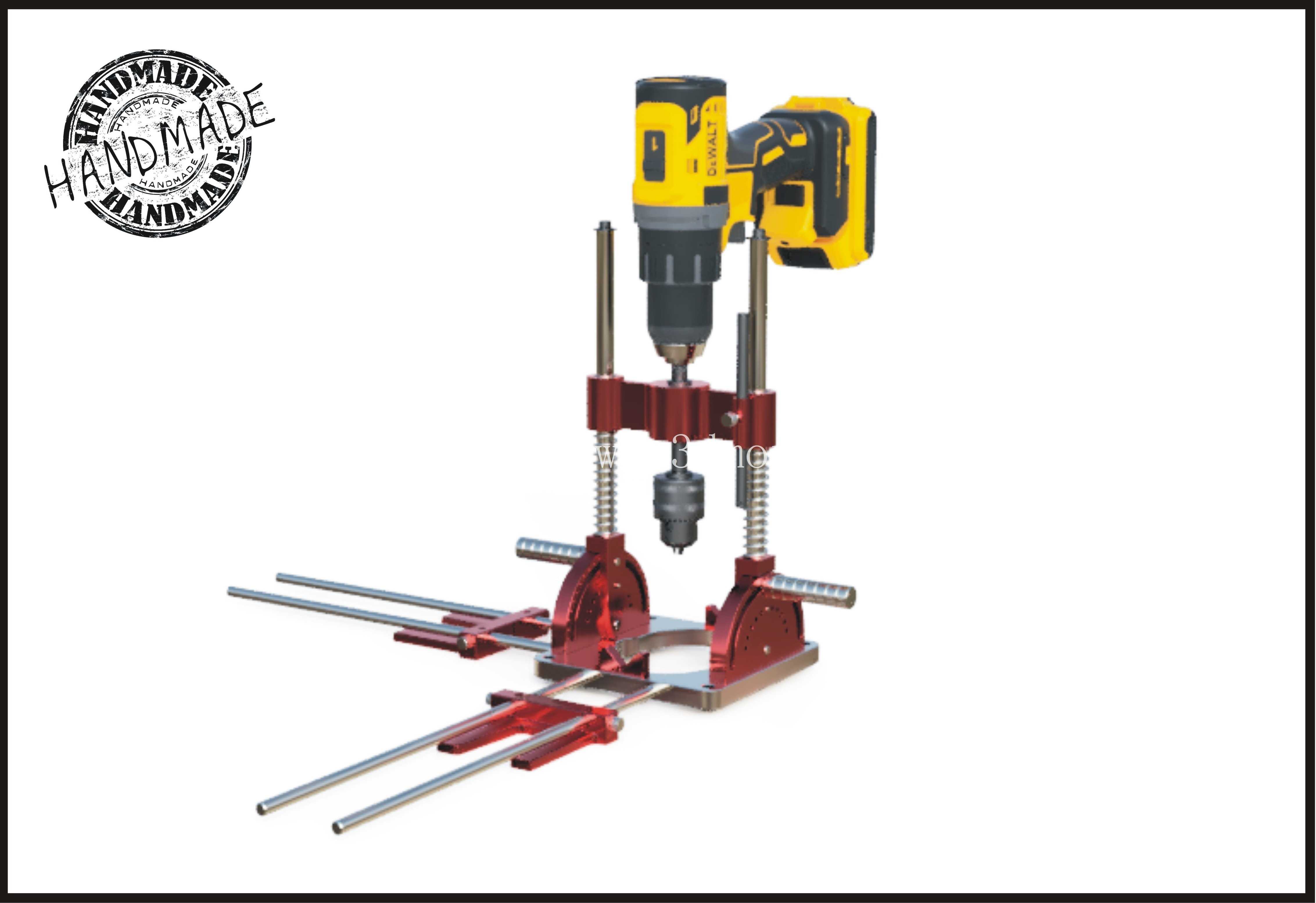

　　这套结构针对现场零散钻孔作业的精度痛点设计，核心是将常规手持式充电电钻转化为具备垂直导向、定深功能的便携钻孔单元，解决手持钻孔时易偏斜、孔位垂直度差、深度难控制的常见问题，适配维修现场、家装施工、小型五金加工等没有固定台钻的作业场景。从结构组成来看，整套装置分为电钻夹持模块、垂直导向模块、工件定位模块、进给复位模块四个部分。电钻夹持模块采用环抱式夹座设计，夹座内孔做防滑齿纹处理，通过两侧锁紧螺栓适配不同握把直径的锂电钻，夹持中心与导向柱轴线的同轴度控制在0.1mm以内，避免钻夹头旋转时出现径向跳动。

　　垂直导向模块采用两根平行镀铬光轴作为导向基准，光轴表面粗糙度达到Ra0.8，配合直线轴承实现滑座的低阻力上下移动，两根光轴的平行度公差控制在0.05mm/100mm范围内，保证进给过程中钻头始终垂直于工件基准面，不会出现进给卡滞或偏摆。工件定位模块采用可调节式V型块配合横向滑移导轨，V型块可适配圆管、方钢、平板等不同截面的工件，横向导轨带有刻度标识，可快速调整孔位到工件边缘的距离，前端的快速压块可在定位完成后快速锁紧工件，无需额外扳手操作，适配单人快速装夹作业。

　　进给复位模块在每根导向柱上配置等刚度压缩弹簧，弹簧预紧力经过匹配计算，在无外力按压时可将滑座抬起到最高初始位置，进给过程中弹簧提供均匀的回弹力，操作人员只需施加向下的按压力即可控制进给速度，松开后自动复位，无需手动抬升电钻，降低长时间作业的操作疲劳。设计过程中重点考虑了装置的便携性与边界尺寸，整套支架展开后的最大外形尺寸控制在350mm200mm280mm范围内，空载总重量不超过2.5kg，可随工具箱携带到不同作业现场，不需要固定安装在工作台面上，放置在平整工件表面即可完成定位钻孔。导向行程设计为100mm，可满足最大钻孔深度80mm的作业需求，适配常规金属、木材、塑料等材质的钻孔加工。夹座的安装位置预留了10mm的上下调节余量，可适配不同长度的钻头安装，当更换超长钻头时，可向上调整夹座位置，避免钻头初始位置过低触碰工件。在结构强度校核上，所有受力结构件采用6061铝合金加工而成，既保证了结构刚度，钻孔进给时的受力变形量不超过0.03mm，又控制了整体重量，导向光轴采用45号钢调质处理，表面硬度达到HRC28-32，耐磨性能满足长期频繁使用的需求。

　　作业时，先根据工件类型调整V型块位置，将工件放置在定位基准面上锁紧压块，调整电钻夹持位置保证钻头对准孔位标记，操作人员双手扶住支架两侧把手，匀速向下按压电钻本体即可完成垂直钻孔，过程中不需要额外扶持电钻保持垂直，相比纯手持钻孔，孔位垂直度误差可控制在0.2mm以内，孔位定位误差不超过0.1mm，大幅降低对操作人员的技能要求，即使是新手也能加工出符合精度要求的孔位。针对小直径钻头易折断的问题，导向结构的滑动阻尼经过优化，进给时的阻力反馈清晰，操作人员可根据阻力变化调整进给速度，避免蛮力进给导致钻头崩断。同时支架底部的支撑脚做了加宽处理，接触面积达到120平方厘米，放置在工件表面时不会出现侧翻，作业稳定性远高于手持操作。这套结构没有复杂的传动部件，所有零件均可通过常规机加工方式制作，维护时只需定期给导向光轴涂抹少量润滑脂即可，没有易损易耗件，长期使用成本极低。
