装配车间用铝型材模块化周转推车

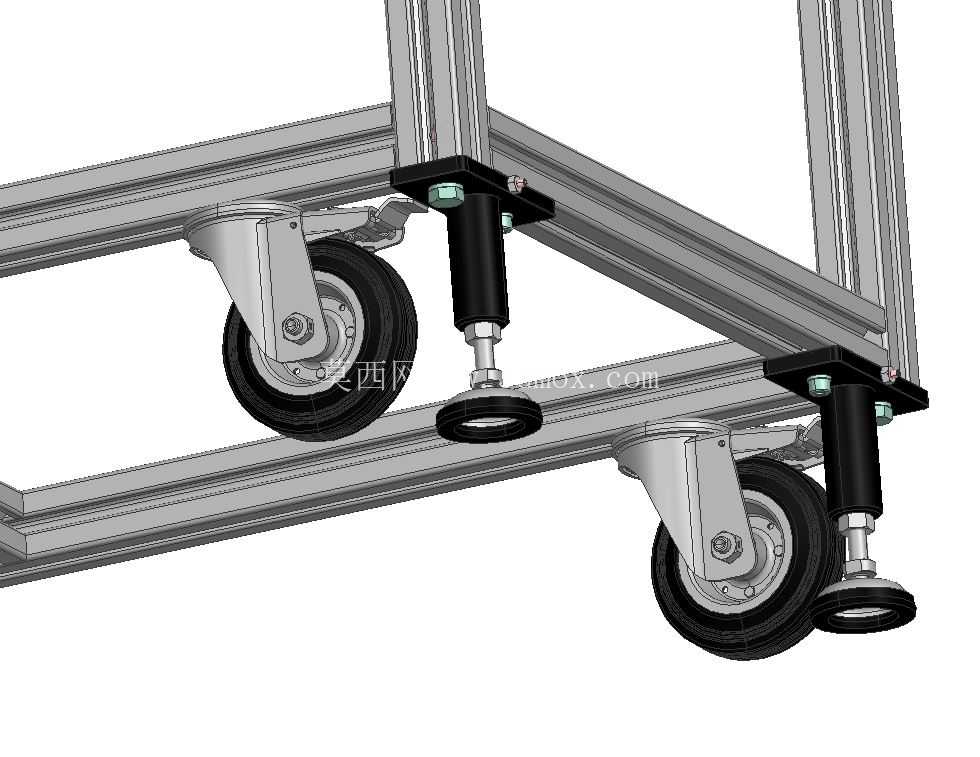

　　在离散制造的装配车间场景里，工位间的物料转运一直是影响产线平衡的关键细节，传统固定式传送带改造成本高、布局调整灵活性差，很难适配多品种小批量的柔性生产需求，这款铝型材框架的模块化推车，正是针对这类场景开发的工位间转运载具。从结构设计逻辑来看，整车框架全部采用工业铝型材拼接，没有采用焊接结构，核心是考虑到生产布局调整时的改造便利性——所有连接节点均采用标准铝型材配件锁紧，当产线需要调整工位间距、变更转运承载尺寸时，无需切割焊接，仅松开紧固件就能调整框架长宽尺寸，甚至可以拆分型材重新组装成其他规格的载具，这一点完全贴合精益生产里减少浪费、快速换型的核心要求。框架底部的支撑结构做了双重设计，四个角部分别安装了万向脚轮和可调支撑脚：脚轮选用的是带刹车的工业万向轮，滚动阻力小，推行时转向灵活，适合在车间环氧地坪上短距离移动；当推车需要停靠在固定工位作为临时作业台使用时，可旋转可调支撑脚使其接触地面，将整车抬升让脚轮悬空，避免作业过程中推车出现滑移，保证工位作业的稳定性，这种移动+固定的双模式设计，让它既可以承担转运功能，也能作为临时的工位物料放置台使用，减少了工位旁多余的置物架投入。从功能适配性来看，框架的型材槽道全程预留了安装接口，用户可以根据实际转运的物料类型，在框架上加装搁板、夹具挂条、工具盒支架、零件分隔栏等配件，比如转运小型机加工零件时，可以加装带挡边的层板防止零件滑落；转运带工装板的半成品时，可以在框架上加装定位挡块固定工装板位置，避免推行过程中工装板移位；如果需要作为工具周转车使用，还可以在侧面加装百叶挂板悬挂常用工具，不需要额外焊接支架，所有附件都能通过型材螺母直接固定在槽道内，调整位置时也不需要破坏框架结构。

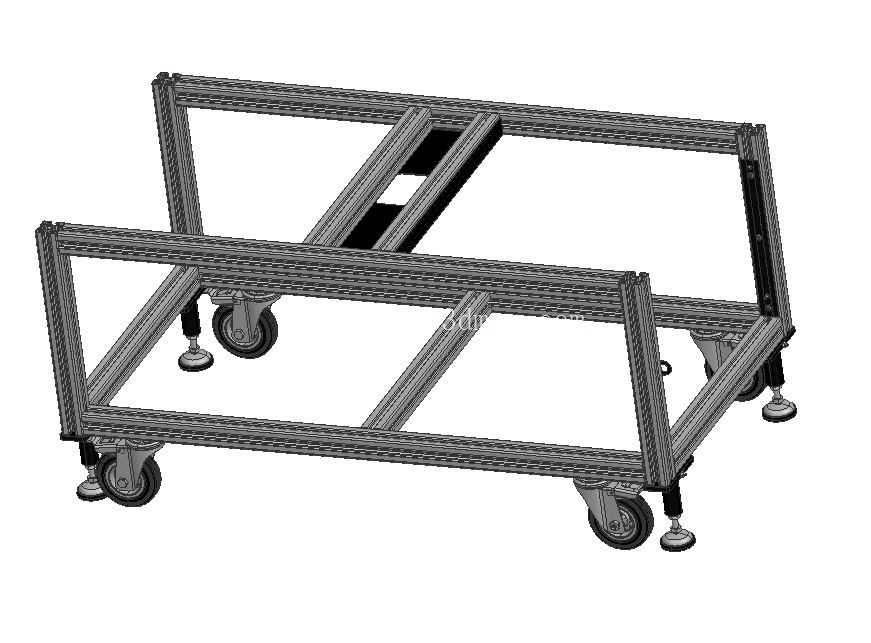

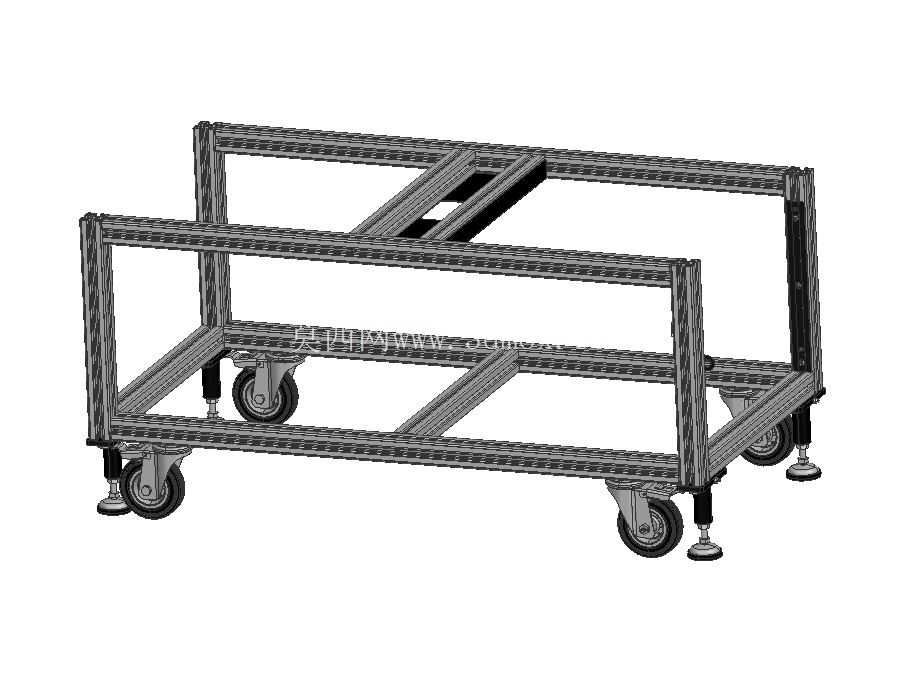

　　关于安装边界与尺寸适配，这款推车的框架采用标准40系列铝型材搭建，整体外轮廓宽度控制在800mm以内，刚好适配车间多数人行通道的宽度要求，不会在转弯或者错车时出现卡滞；框架高度设计为750mm左右，和常规站立作业的工作台高度匹配，操作人员在工位旁取放物料时不需要过度弯腰或者抬手，符合人体工程学的作业高度要求，减少重复取放物料带来的疲劳感。框架的承载梁做了跨距优化，中间加装了横向加强型材，避免单层承载过大时出现型材下挠变形，常规配置下单层承载可以达到150kg，完全满足多数装配场景下的零部件、工装、半成品转运需求。

　　在实际生产应用中，这类推车可以完全替代传统的焊接式周转车，尤其是在原型试制产线、频繁调整布局的精益生产单元里，它的模块化优势会更加明显——当产品换型导致工位物料尺寸变化时，不需要重新制作新的周转车，仅需要调整现有框架的型材拼接位置、更换对应的置物附件就能完成适配，大幅缩短了产线调整的周期，也减少了工位载具的重复投入。另外，铝型材本身的表面阳极氧化层不需要额外做喷漆防锈处理，日常使用中耐油污、耐刮擦，车间环境下清洁维护也很方便，不会像焊接钢架那样出现掉漆锈蚀的问题，长期使用的维护成本更低。

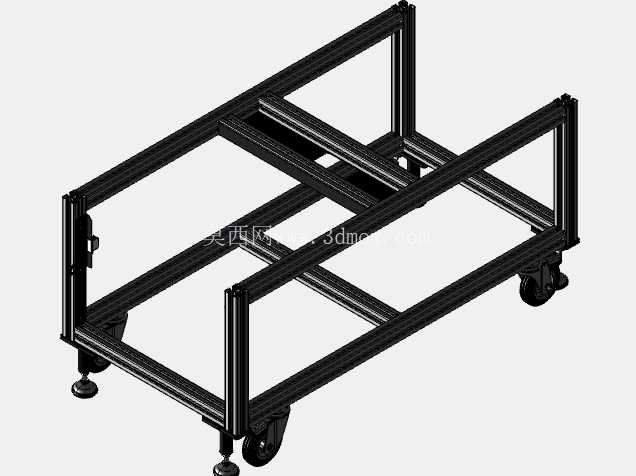

　　框架的边角位置都加装了型材端盖，避免尖锐的型材断面划伤操作人员或者磕碰工件，脚轮的安装座采用加厚钢板折弯件和型材内置螺母连接，连接强度足够承受频繁移动带来的冲击载荷，不会出现使用一段时间后轮座松动脱落的问题。从结构建模的角度来看，这款模型完整还原了铝型材的拼接节点、脚轮与支撑脚的安装结构、型材槽道的细节特征，对于需要设计同类工位转运器具的工程师来说，可以直接参考其框架的加强方式、脚轮布局、支撑结构的设计逻辑，根据自身的承载需求调整型材规格和整体尺寸，快速衍生出适合不同场景的铝型材推车结构，不需要从零开始搭建框架，能节省不少结构设计的时间。
