流体控制阀用螺旋齿轮传动箱结构设计

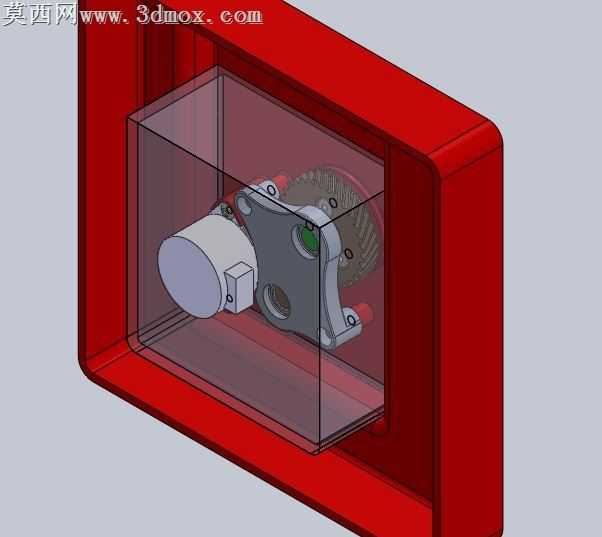

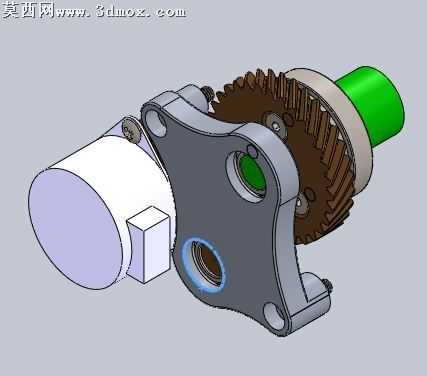

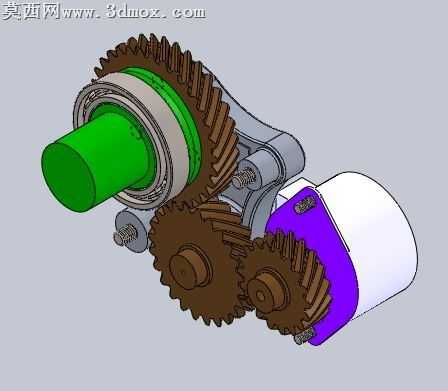

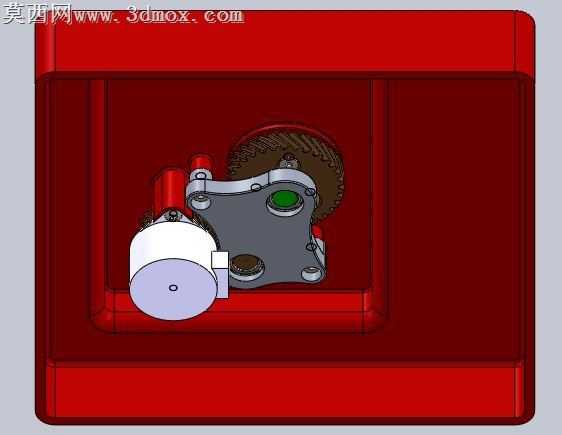

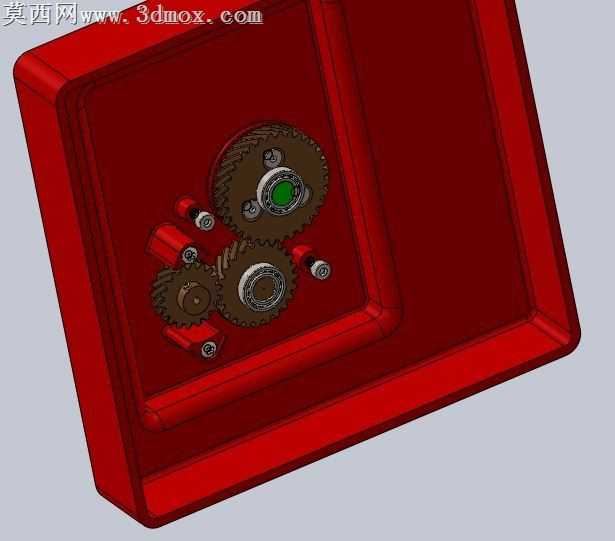

本作品为适配流体控制阀的螺旋齿轮传动箱三维建模成果，建模过程中严格遵循机械传动设计规范，对每一处结构细节做了精准还原。首先在建模阶段，以螺旋齿轮啮合原理为核心依据，先完成各级螺旋齿轮的参数化建模，精准设定螺旋角、模数、齿数以保证传动啮合的顺滑度，避免传动卡滞问题；随后依次构建输入连接轴、支撑轴承、安装支座、输出连接端等配套结构，所有零件的装配约束完全按照实际机械装配逻辑设置，清晰还原了各部件的装配关系与运动限位逻辑。在材质与渲染表现上，针对不同部件的实际应用材质做了区分设置：传动齿轮采用棕褐色金属材质模拟调质处理后的合金钢结构，输入轴采用亮绿色工程塑料材质模拟耐磨轴套包覆结构，轴承部件还原了金属滚道与密封橡胶圈的材质差异，安装支座做了哑光灰铸铁质感处理，端盖部分分别设置紫色工程塑料与白色金属漆面材质，通过不同材质的色彩与质感区分，让各部件的功能分区一目了然，渲染时采用柔和的均匀打光方案，既清晰展现齿轮啮合的齿形细节，也完整呈现轴承、紧固件等小尺寸零件的结构特征，避免阴影遮挡关键结构。在结构设计层面，该齿轮箱采用多级螺旋齿轮传动布局，相比直齿传动具备更优的啮合重合度，可有效降低传动过程中的冲击与噪音，各级齿轮的轴距经过精准校核，保证齿面接触面积符合传动载荷要求；支撑轴承采用内嵌式安装结构，搭配侧边紧固螺栓实现轴承的轴向定位，既保证转轴的回转精度，也方便后期的拆装维护；箱体支座设置了多组安装孔位，可适配流体控制阀的不同安装场景，输出轴与齿轮采用同轴定位设计，保证动力输出的同轴度，减少传动过程中的径向跳动。整体设计围绕流体控制阀的使用需求展开，在保证传动扭矩满足阀门启闭要求的前提下，尽可能优化结构紧凑度，缩小齿轮箱整体体积，同时兼顾安装更换的便捷性，所有连接部位均采用标准紧固件，无需专用工具即可完成拆装维护，螺旋齿形的光滑设计也进一步降低了传动噪音，提升了阀门调节过程中的运行平稳性。
