DIN96规格模拟指针式电工测量仪表板

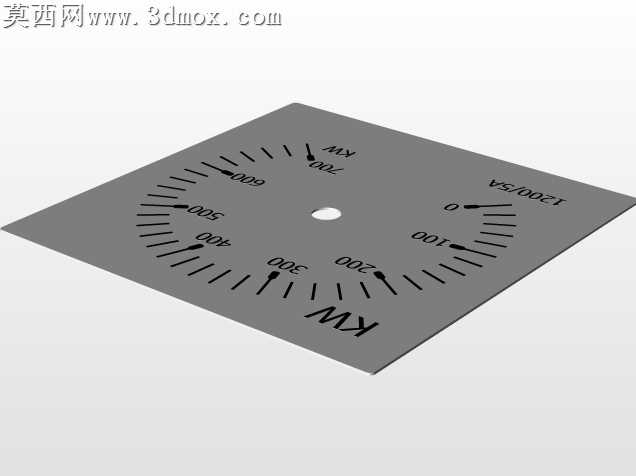

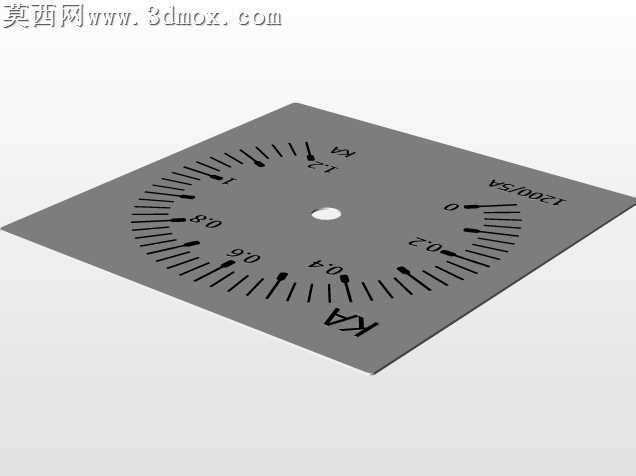

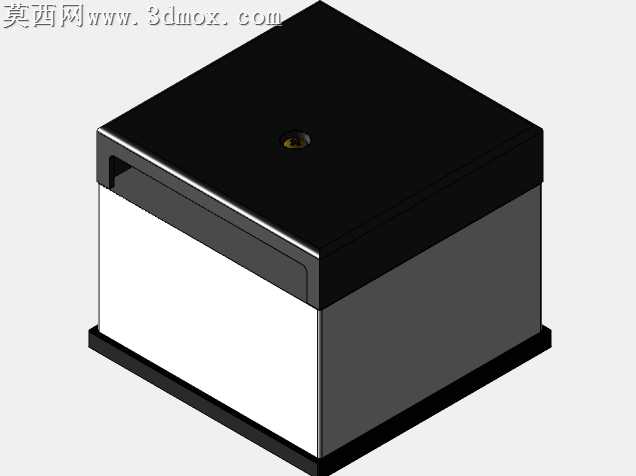

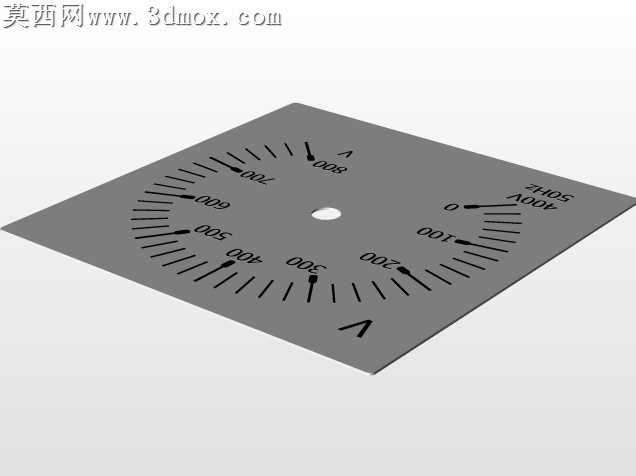

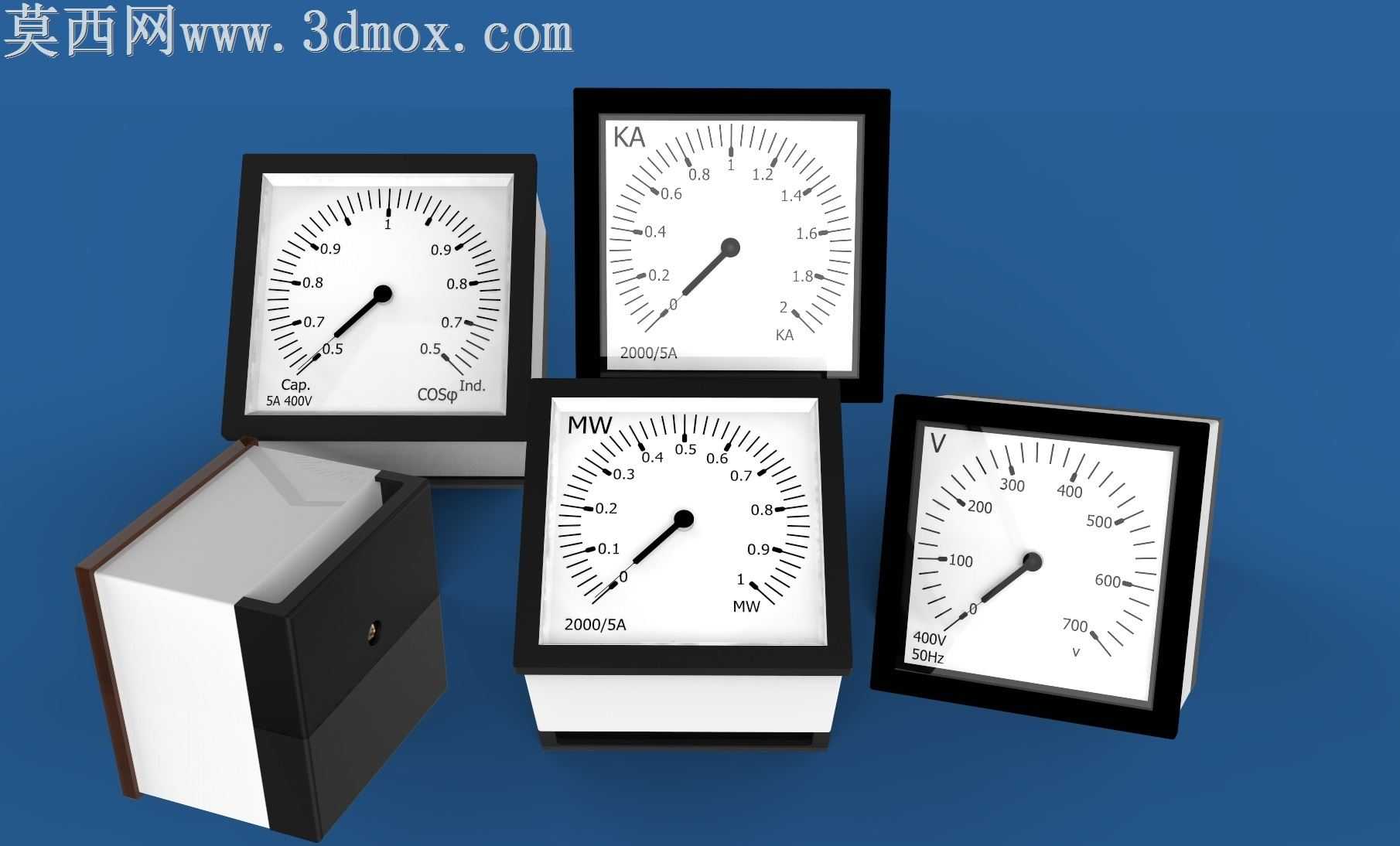

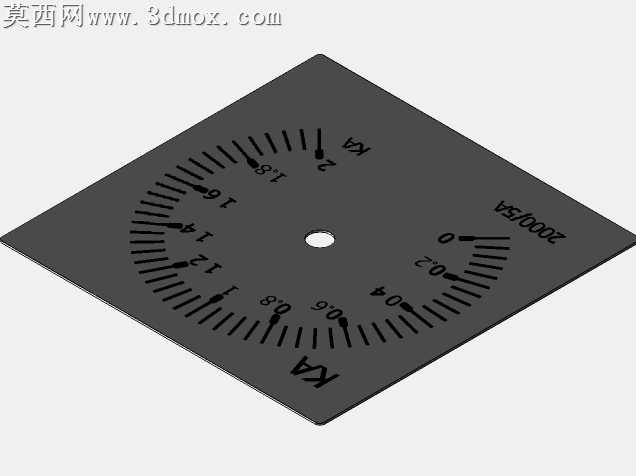

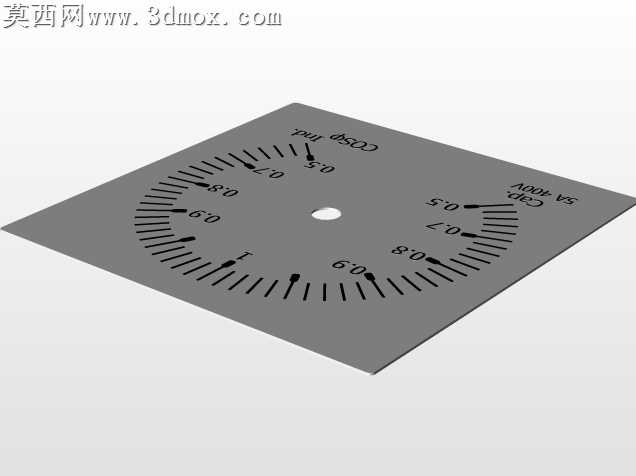

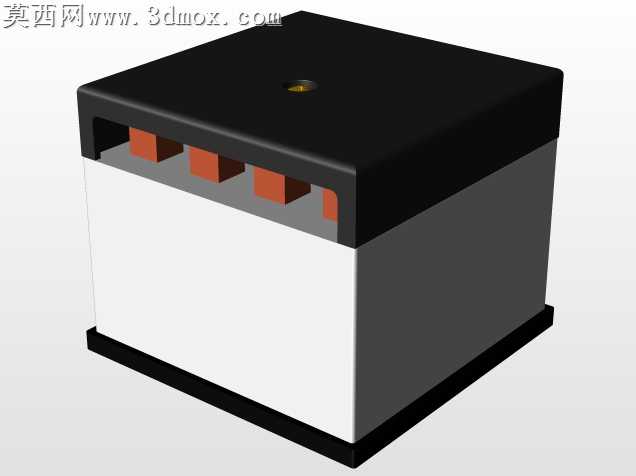

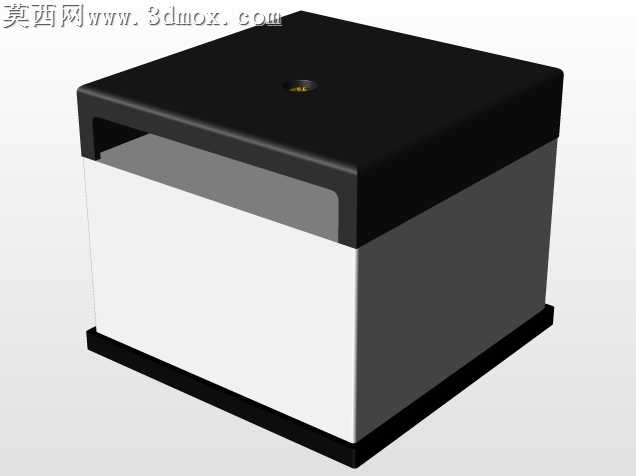

本作品为DIN96标准规格的模拟刻度盘仪表板三维建模成果，整体严格遵循96×96mm的标准安装尺寸规范，完整还原了工业配电、电控场景常用的四类指针式测量仪表的外观与结构特征。建模过程中首先以标准安装尺寸为基准搭建整体框架，先完成仪表方形外壳的基础结构建模，外壳采用前窄后宽的嵌入式安装结构，前端面板边框做了细微的倒角处理，还原工业仪表外壳的哑光硬质塑料质感，后端壳体做了适配柜体安装的卡位结构设计，还原真实仪表的安装适配特征。针对不同功能的仪表表盘，分别完成了刻度线、标识字符、单位标注的精细化建模，其中功率因数表、千安级电流表、兆瓦级功率表、伏特电压表的刻度区间、分度值、量程标识均严格参照真实工业仪表的标注规范制作，指针采用锥形细长结构，轴心位置做了微小的凸台细节还原，还原指针转动的轴心结构特征。材质渲染阶段，为前端透明表盖赋予高透光的玻璃材质，添加了轻微的环境反射效果模拟真实表蒙的光学质感，表盘基底采用哑光白色塑料材质，刻度线与标识字符采用深灰黑色印刷质感，指针采用哑光黑色金属材质，外壳边框采用深灰色磨砂硬质塑料材质，后端壳体采用浅灰色工程塑料材质，不同部件的材质粗糙度、反光度参数均做了差异化调整，提升模型的真实感。建模过程中对仪表的拼接结构做了还原，表盖、表盘、壳体、后端接线端的装配关系清晰，各部件之间的配合间隙符合真实工业产品的装配公差要求，整体模型结构规整，布线合理，既还原了真实DIN96仪表的外观特征，也保留了结构的合理性，可用于电控柜装配演示、工业场景可视化、配电系统三维展示等场景使用，模型的细节精度能够满足近景渲染、结构展示的使用需求。
