带可折叠翼结构的巡航导弹三维设计作品

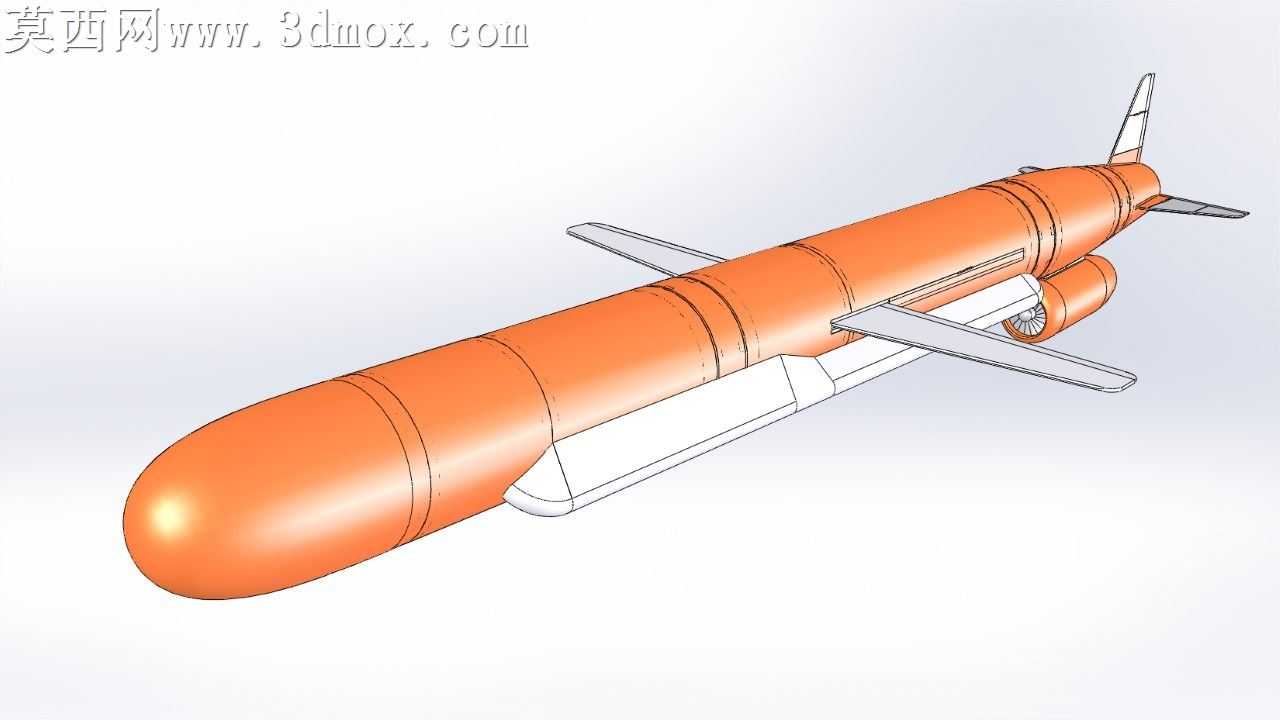

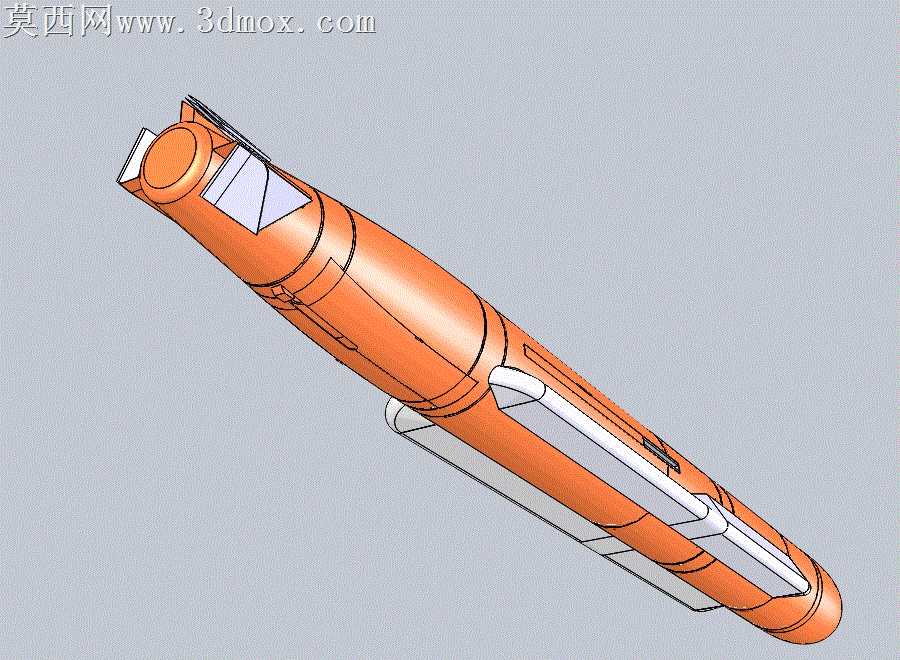

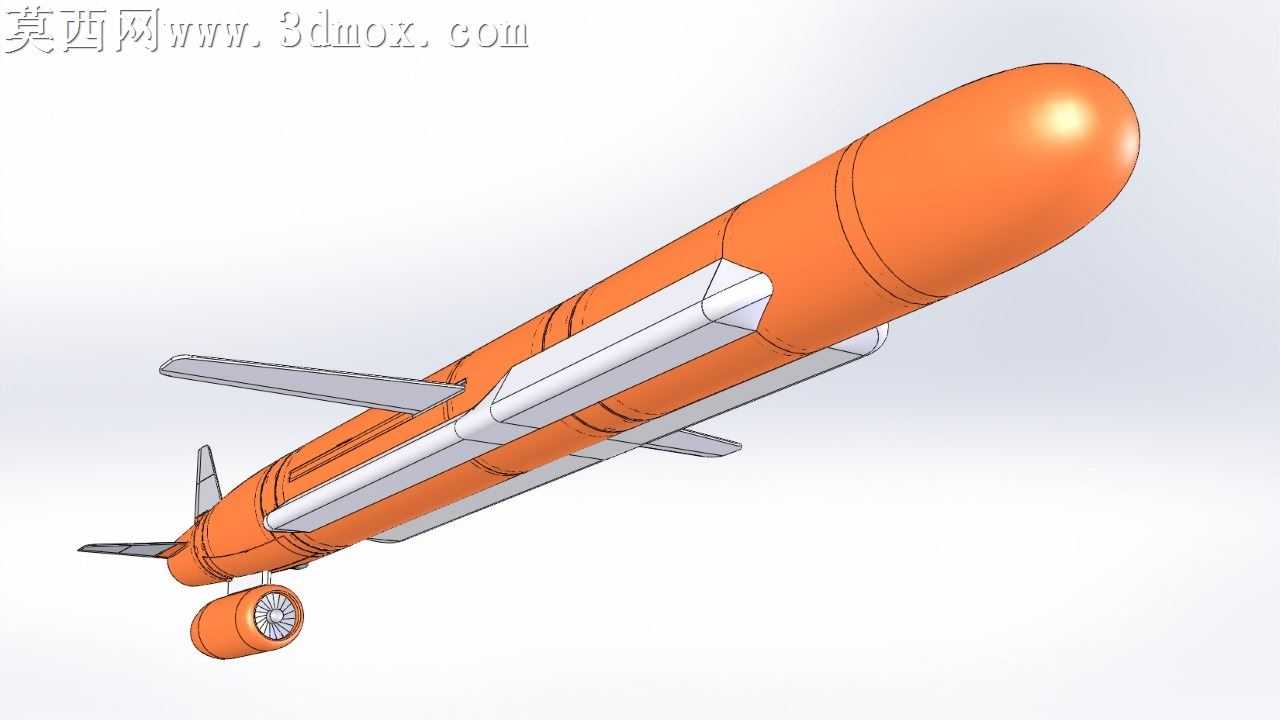

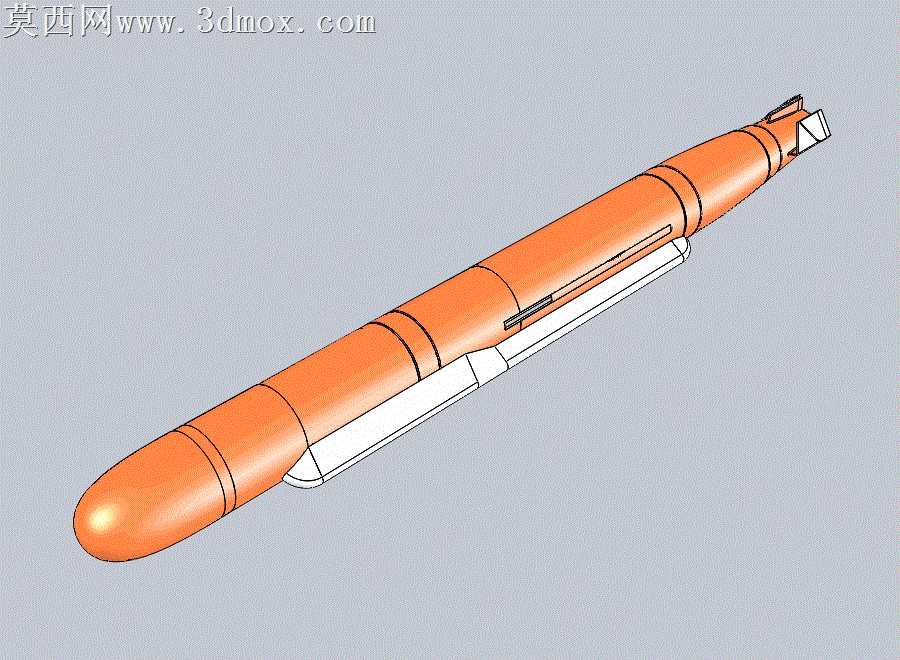

本作品为巡航导弹三维建模设计，整体建模过程围绕巡航导弹的真实气动外形与功能结构展开，首先通过草图绘制勾勒弹体的回转体基础轮廓，采用旋转凸台特征生成弹身主体结构，按照弹体分段设计的实际逻辑，将弹身划分为导引头舱、战斗部舱、燃料舱、动力舱、尾舱多个独立分段，各分段之间通过环形凸台与凹槽的配合结构实现装配定位，还原真实弹体的模块化设计特点。弹翼部分重点还原可折叠元件的结构设计，主弹翼与尾翼均采用薄壁翼型结构，通过绘制翼型截面草图后拉伸生成翼面主体，折叠转轴位置设计有铰接配合结构，可直观展示弹翼从折叠收纳状态到展开工作状态的运动逻辑，贴合机载或潜射发射平台对弹体收纳尺寸的实际要求。动力系统部分还原了外置涡喷发动机舱的结构，通过曲面建模完成发动机短舱的流线型外壳，同时刻画了发动机进气口、尾喷口的细节结构，与弹身主体通过连接挂架实现装配固定。材质渲染阶段，弹身主体采用哑光橙红色涂装材质，还原训练弹或原型测试弹的典型外观特征，弹翼、尾翼、折叠机构等金属结构件采用银灰色金属材质，添加轻微的磨砂质感与环境反射效果，区分不同部件的材质属性，提升模型的视觉真实感。建模过程中对弹体表面的径向对接缝、传感器窗口、尾部舵面的铰接缝隙等细节均做了刻画，避免模型过于光滑失真，同时对整体模型做了圆角过渡处理，符合真实军工产品的工艺设计要求，避免尖锐棱角带来的加工与使用问题。整体模型采用参数化建模思路，各部件尺寸保持合理的比例关系，折叠机构的运动副预留了合理的装配间隙，既保证了外观的还原度，也可用于后续的结构展示、运动仿真演示使用，完整呈现了巡航导弹从整体外形到局部可动结构的设计特点。
