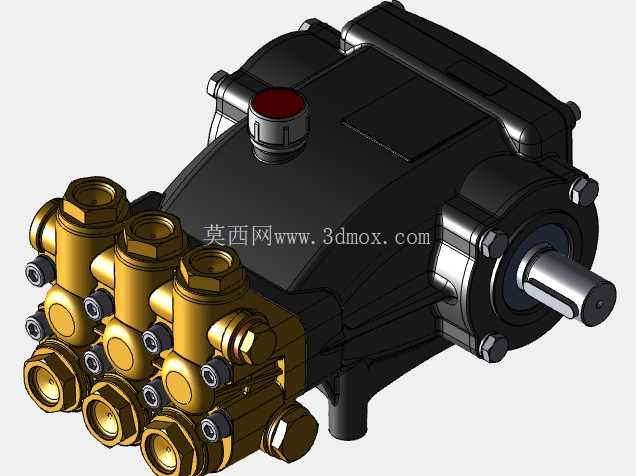

HAWK NMT系列高压柱塞泵三维结构设计

　　这款高压柱塞泵的三维结构完整还原了实体设备的装配逻辑，从动力输入端到流体输出端的每一处连接关系都做了精准复刻，能直接用于高压清洗系统、市政环卫消杀设备、工业管道疏通装置的配套选型校核，也可作为高压水射流加工设备的动力端核心部件参考。在商用洗车场站的高压水枪系统配套中，这类泵体需要持续输出稳定高压水流，泵头的黄铜材质柱塞腔排布采用了三缸错位布局，能有效降低柱塞往复运动带来的流量脉动，避免出水端出现压力骤变导致的管路抖动，实际运行时的压力波动幅值能控制在额定工作压力的5%以内，适配连续8小时以上的重载作业工况。

　　从结构设计逻辑来看，动力输入端的伸出轴采用了标准键连接结构，轴伸长度与直径的匹配经过扭矩校核，能适配不同功率等级的四极电机直连安装，不需要额外加装减速机构，泵体与电机的连接法兰预留了通用安装孔位，可直接对接市面主流的卧式电机法兰盘，减少现场安装时的二次加工工作量。泵体的曲轴箱部分采用一体化压铸壳体，壳体外部的加强筋沿着曲轴受力方向排布，既可以承受曲轴高速旋转带来的交变载荷，也能增大壳体散热面积，帮助箱体内的润滑油带走柱塞往复摩擦、轴承运转产生的热量，不需要额外加装散热装置就能满足长时间运行的温度控制要求。泵头部分的六个进出水接口采用对称式排布，接口的螺纹规格统一为标准管螺纹，现场接管时不需要区分左右侧的接口差异，进水端的接口位置低于出水端，能保证泵腔启动时的自吸能力，避免空转导致的柱塞密封件干磨损坏。顶部的红色注油盖同时兼具油位观察与透气功能，盖体上的透气孔能平衡曲轴箱内外的气压差，避免长时间运行后箱体内温度升高导致的润滑油渗漏问题，注油口的位置设计在曲轴箱最高点，加注润滑油时不需要拆解其他部件，日常维护操作十分便捷。

　　安装边界方面，泵体底部的四个安装支脚采用了下沉式螺栓孔设计，支脚的安装平面经过铣削加工，平面度控制在0.1mm以内，安装时能保证泵体与安装底座的完全贴合，避免连接螺栓受力不均导致的泵体变形，支脚的孔位间距符合通用高压泵的安装尺寸标准，可直接替换同功率等级的其他品牌高压泵，不需要改动原有设备的安装底座。进出水接口的中心距、轴伸端到安装平面的高度尺寸都做了参数化建模还原，设计人员在做整套系统布局时，可以直接提取模型的尺寸参数做管路走向规划、电机安装位置校核，不需要再手动测量实体设备尺寸，能大幅缩短成套设备的设计周期。

　　柱塞部分的密封结构采用了多层组合密封，每一组柱塞都配有导向环、高压密封、低压防尘圈的三层结构，导向环采用耐磨改性材料，能承受柱塞往复运动时的径向力，避免柱塞与铜套直接接触产生磨损，高压密封件的唇边结构会随着工作压力升高自动增大贴合力，压力越高密封效果越好，同时能减少密封件与柱塞表面的摩擦阻力，降低运行时的功率损耗。泵体侧面的轴承端盖采用了螺栓连接结构，端盖与箱体之间配有耐油橡胶密封垫，既可以防止润滑油泄漏，也能阻挡外部的灰尘、水汽进入曲轴箱内部，保护轴承与曲轴的配合面不受杂质磨损。在农业喷灌、畜牧场消杀、船舶表面除锈除漆等不同应用场景中，这类高压泵只需要更换对应压力等级的密封件与柱塞，就能适配不同的工作压力需求，模型中完整保留了密封件的安装槽尺寸、柱塞与曲轴的连接结构，设计人员做改型设计时，可以直接在原有模型基础上调整参数，快速生成对应工况的定制化结构，不需要从零开始建模。
