罗格朗通用嵌入式电源插座结构设计

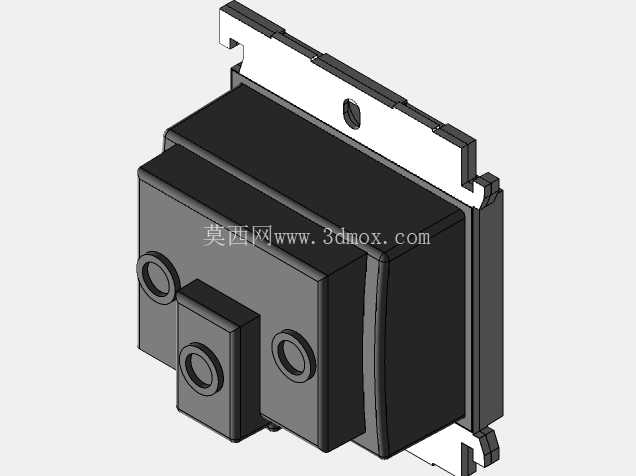

　　在民用建筑配电、工业机柜内部供电、实验室操作台布线这类场景里，嵌入式电源插座是末端取电环节里最容易被忽略但又直接影响使用可靠性的部件，不同于明装插座直接固定在墙面或柜体表面的形式，这类嵌入式插座需要完全嵌入安装面板预留的开孔内，仅露出操作面供插头插接，对安装边界的匹配度、内部结构的绝缘防护、长期插拔的结构强度都有明确的工程要求。这款插座的整体结构采用模块化拼接设计，主体外壳选用阻燃工程塑料注塑成型，黑色壳体部分做了加强筋布局，在插座背部的接线腔区域，壳体壁厚比插接面厚1.2mm，既可以保证接线时的结构强度，避免拧动接线端子时壳体开裂，也能在接线完成后形成独立的绝缘腔体，将带电部件与外部安装金属面板完全隔离，降低漏电风险。从安装结构来看，插座顶部的金属安装挂耳是核心定位部件，挂耳上预留的圆形安装孔与面板开孔的定位凸台对应，安装时先将插座整体从面板背部推入预留开孔，挂耳贴合在面板背部的安装基准面上，通过两颗M3的盘头螺丝即可完成固定，不需要额外的卡扣或者压片辅助，安装完成后插座的插接面与面板表面齐平，不会突出面板影响周边设备布置，也不会凹陷过深导致插头无法完全插入。

　　插座的插接面设置了两组不同规格的插孔模块，其中一组为两孔扁插接口，另一组为带接地极的三孔接口，每个插孔内部的铜套组件都采用独立的腔体固定，铜套选用锡磷青铜材质冲压成型，接触片的开口角度做了15度的预张角设计，插头插入时接触片会产生均匀的弹性形变，保证插脚与铜套的接触面积不小于80%，避免长期使用后接触电阻过大发热的问题，同时每个插孔入口处都做了防触电保护门结构，保护门采用复位弹簧顶紧，只有当插头的两个插脚同时施加足够压力时才能推开保护门，单极插入时保护门会被侧边的挡块卡住无法打开，满足电气安全的防误触要求。在背部的接线区域，每个接线端子都采用压线螺丝加压线板的结构，不同于直接用螺丝顶压导线的简易端子，压线板可以将导线的线芯完全压在端子的铜质接触面上，即使是多股软线也不会出现线芯散丝、压接不牢的问题，接线时可以适配1.5平方到2.5平方的铜芯导线，满足常规10A额定电流下的载流要求，接线腔的进线口做了倒角处理，穿线时不会划伤导线的绝缘层，接线完成后可以通过背部的卡扣将接线腔盖板扣合，避免导线松脱后触碰周边金属部件。

　　从外形尺寸的边界来看，这款插座的整体嵌入深度为42mm，安装面板需要预留的开孔尺寸为36mm*52mm，安装挂耳的总宽度为60mm，在做柜体或者面板开孔设计时，需要在插座背部预留至少50mm的走线空间，保证接线完成后导线的弯曲半径不小于导线直径的4倍，避免导线绝缘层被过度弯折破损。在实际选型应用中，这类插座多用于机柜内部的设备供电接口、办公桌的桌面嵌入式取电、实验台的侧边供电点位，相比明装插座，嵌入式安装的形式不会突出安装面，在设备搬运或者人员走动时不会被磕碰导致插座松动，同时整体封闭的外壳结构可以阻挡日常使用中的灰尘、少量溅水进入插座内部，适合在室内常规环境下长期使用。

　　建模过程中需要重点关注安装挂耳与壳体的配合公差，挂耳采用嵌件注塑的方式与塑料壳体结合，挂耳的定位孔与壳体插接面的位置度公差需要控制在0.2mm以内，否则安装时会出现插座歪斜、与面板缝隙不均匀的问题；插孔模块的位置尺寸需要严格对应通用插头的尺寸标准，两孔与三孔插孔的中心距偏差不能超过0.1mm，避免出现插头无法插入或者插入后松动的情况；保护门的滑动行程需要控制在3mm，既要保证插头插入时保护门能完全打开不阻挡插脚，也要保证拔出插头后保护门能完全复位遮盖插孔。另外在壳体的分模设计上，插接面与背部壳体的拼缝做在侧面非操作面，拼缝处设计了0.8mm的止口结构，装配后拼缝间隙小于0.1mm，既可以提升壳体的整体强度，也能避免灰尘从拼缝进入插座内部。
