欧式执手式室内房门锁具结构设计

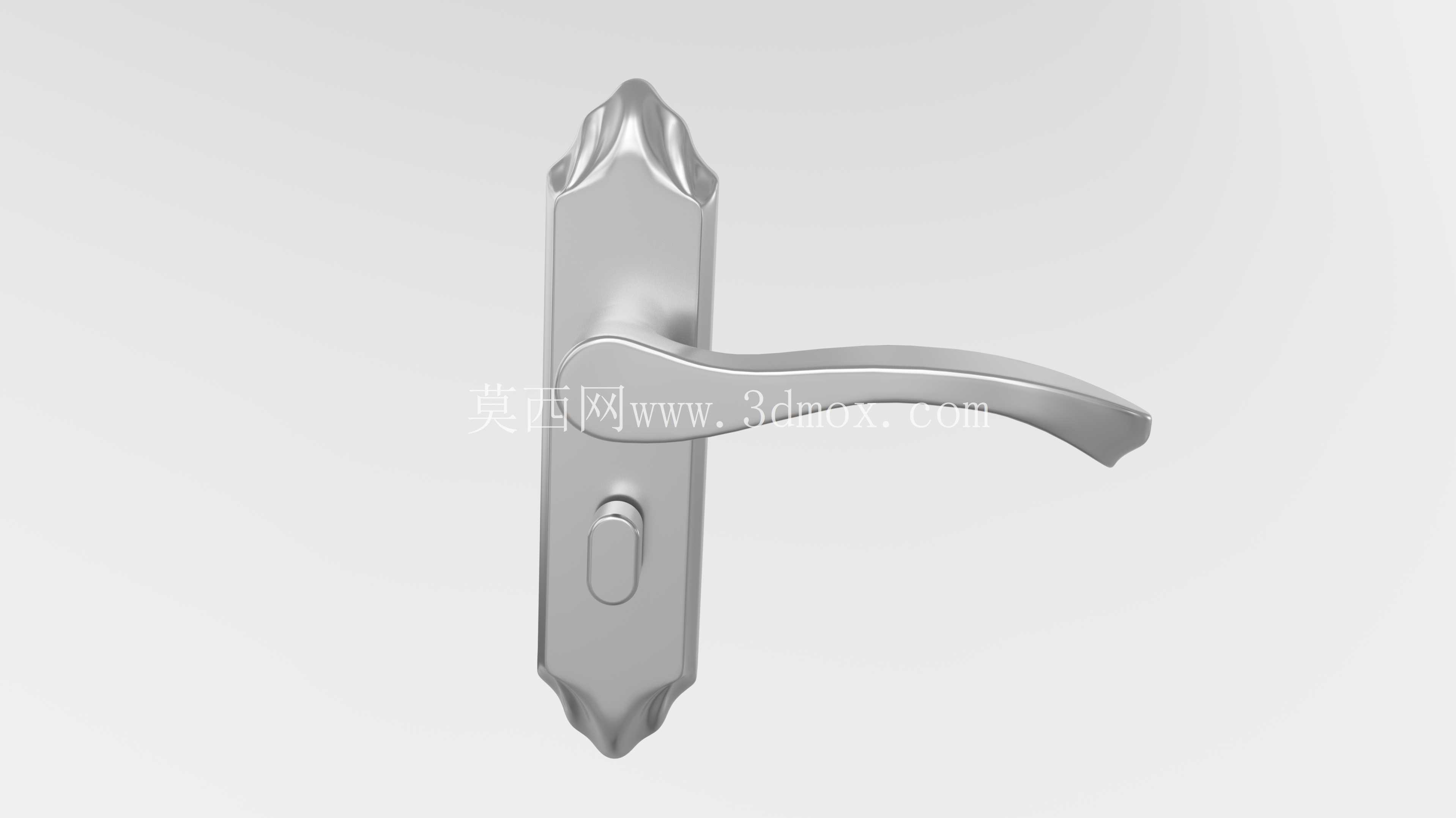

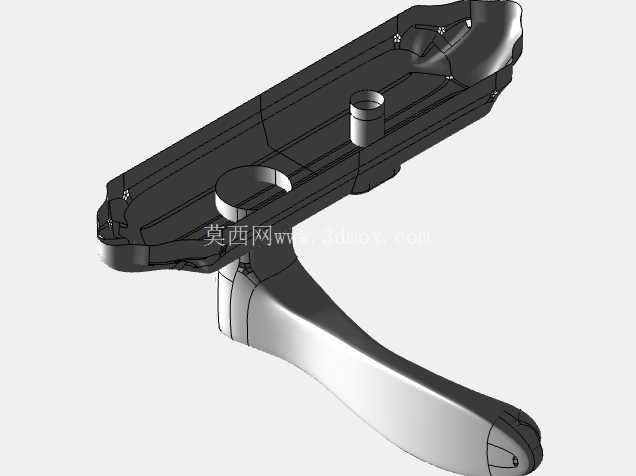

　　这款执手式门锁的三维结构，主要面向民用室内木门、金属套装门的配套安装场景，在住宅卧室、办公室隔间、酒店客房等场景中承担门扇启闭锁止、日常开合操作的核心功能，区别于入户防盗锁的多锁点结构，这款室内锁更侧重操作顺滑度与外观装饰性的平衡，适配常规厚度40-50mm的门扇安装需求。从结构设计逻辑来看，整体分为外露装饰面板、执手操作部、锁体传动部三个核心模块，外露面板采用上下收尖的欧式造型轮廓，边缘做了圆弧过渡处理，避免安装后尖锐边角剐蹭过往人员，面板背部预留了标准的安装螺柱孔位，孔距遵循民用室内锁通用的155mm中心距规范，可直接匹配市面上多数常规开孔的门扇，无需额外扩孔改位，降低现场安装的适配成本。

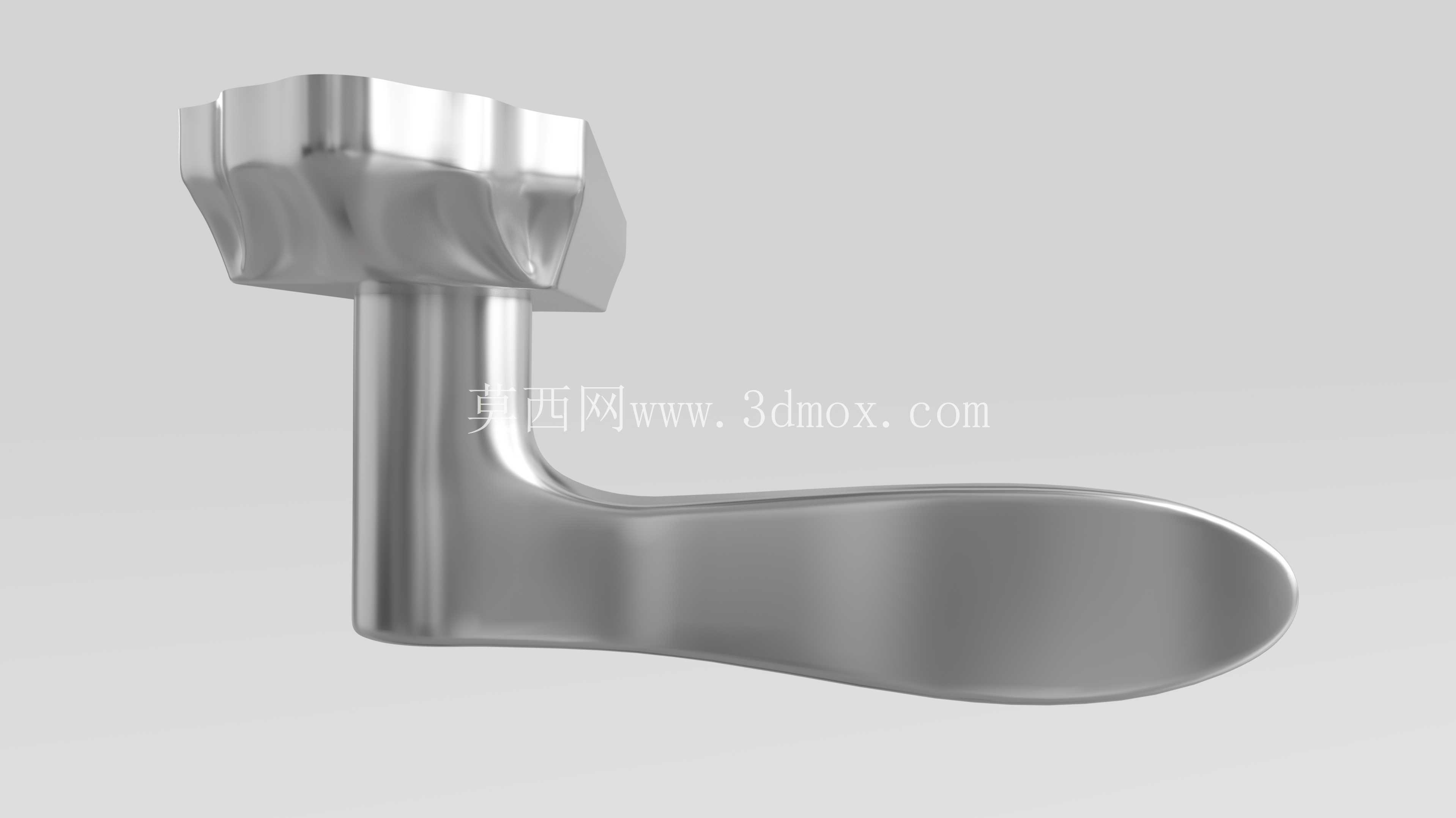

　　执手部分采用符合人体工学的弧形下弯设计，握持段的截面做了椭圆化处理，成年人握持时手掌贴合度更好，转动执手的施力角度控制在15度到25度之间即可完成锁舌收回动作，操作时不需要过大的腕部扭转力，老人、儿童也能轻松操作。执手与面板的连接位置内置了复位扭簧结构，建模时特意预留了扭簧的安装腔与转轴配合公差，转轴与面板衬套的配合间隙控制在0.1mm以内，既保证转动时无卡顿晃动感，也能避免长期使用后出现执手下垂松动的问题。

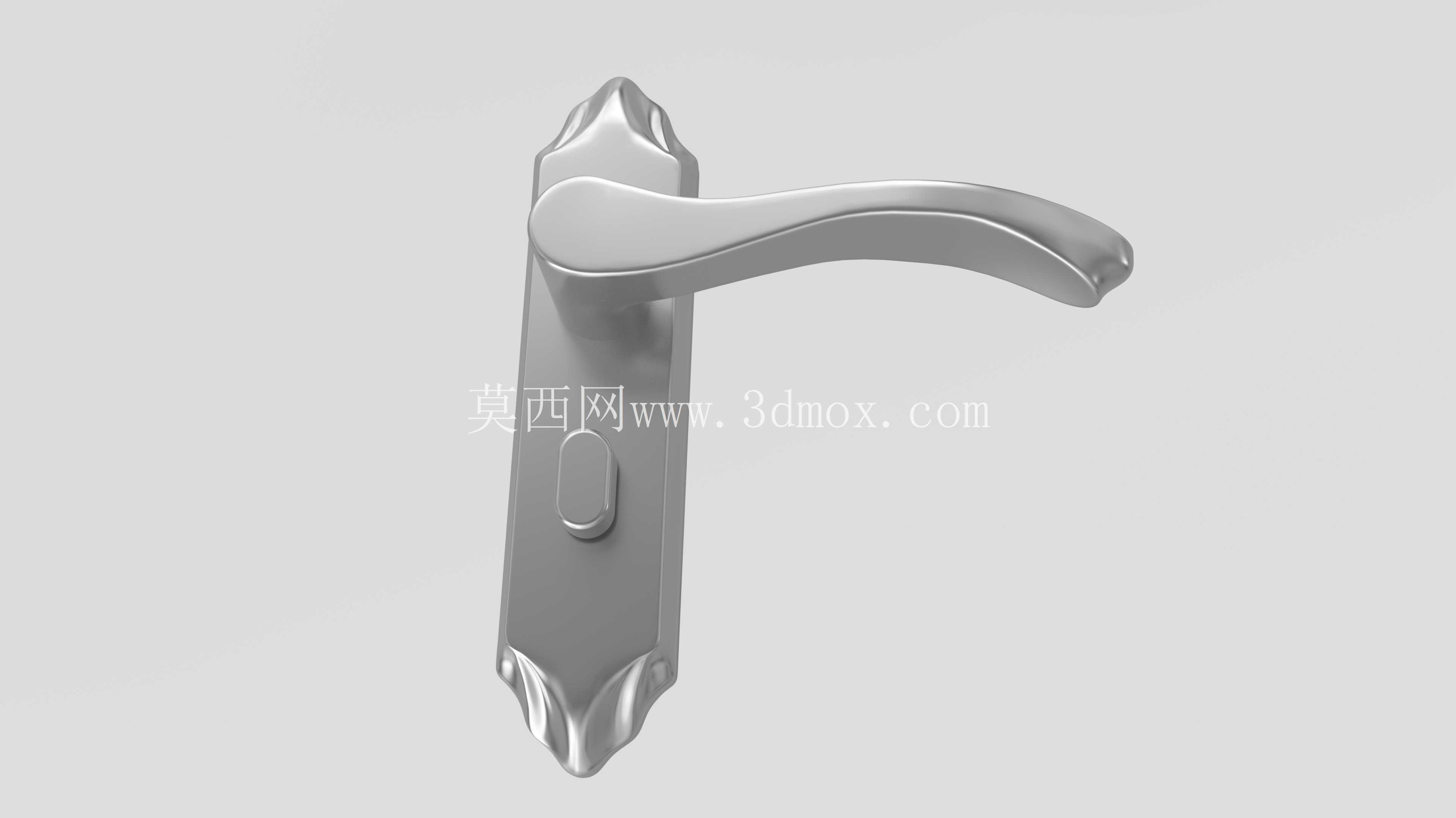

　　面板中部的反锁旋钮采用内凹式椭圆造型，旋钮表面做了防滑纹理处理，转动90度即可实现室内侧反锁，反锁结构的传动拨片与锁体的反锁拨槽做了对位标识，安装时无需反复调试对位，只要将面板贴紧门扇表面，螺柱对准锁体上的安装孔拧紧即可完成固定。从安装边界来看，锁体适配的门扇侧边开孔尺寸为标准的55mm锁体槽位，导向片长度160mm、宽度24mm，可嵌入门扇侧边的预开槽内，锁舌伸出长度为12mm，闭合时可完全扣入门框对应的锁舌盒内，关闭门扇时锁舌的斜面接触门框导向片会自动收回，完全闭合后自动弹出锁止，日常开合不需要额外转动执手即可实现门扇闭合定位。

　　建模过程中对所有外露面的拔模角度做了统一校验，金属外观面的拔模角度控制在1.5度，既满足压铸成型的脱模需求，也不会出现外观面的厚度不均问题，面板与执手的接缝间隙控制在0.3mm，既保证转动时无摩擦异响，也不会出现过大缝隙影响整体外观质感。考虑到室内使用场景的高频操作需求，所有受力部件的壁厚都做了针对性加强，执手与转轴连接的根部位置壁厚设置为4mm，可承受超过100N的垂直下压力，避免日常使用中因倚靠、挂置重物导致执手断裂变形。面板背部的衬板采用2mm厚的冷轧钢衬结构，与外部装饰层做了卡扣式连接设计，安装时衬板先通过螺丝固定在门扇上，再将装饰面板卡扣固定在衬板上，可遮盖安装螺丝孔位，保证外观面的整体性。锁舌部分采用斜舌结构，斜面做了抛光处理，与锁舌盒的接触位置预留了0.5mm的活动间隙，门扇存在轻微变形时也能正常闭合锁止，不会出现锁舌卡滞无法弹出的问题。整体造型的装饰线条集中在面板上下两端的浮雕造型处，线条深度控制在2mm以内，既保留了欧式风格的装饰感，也不会因为凹槽过深导致积灰难以清理，日常擦拭维护时用软布即可直接擦净表面污渍。
