电动卷帘门驱动系统结构设计方案

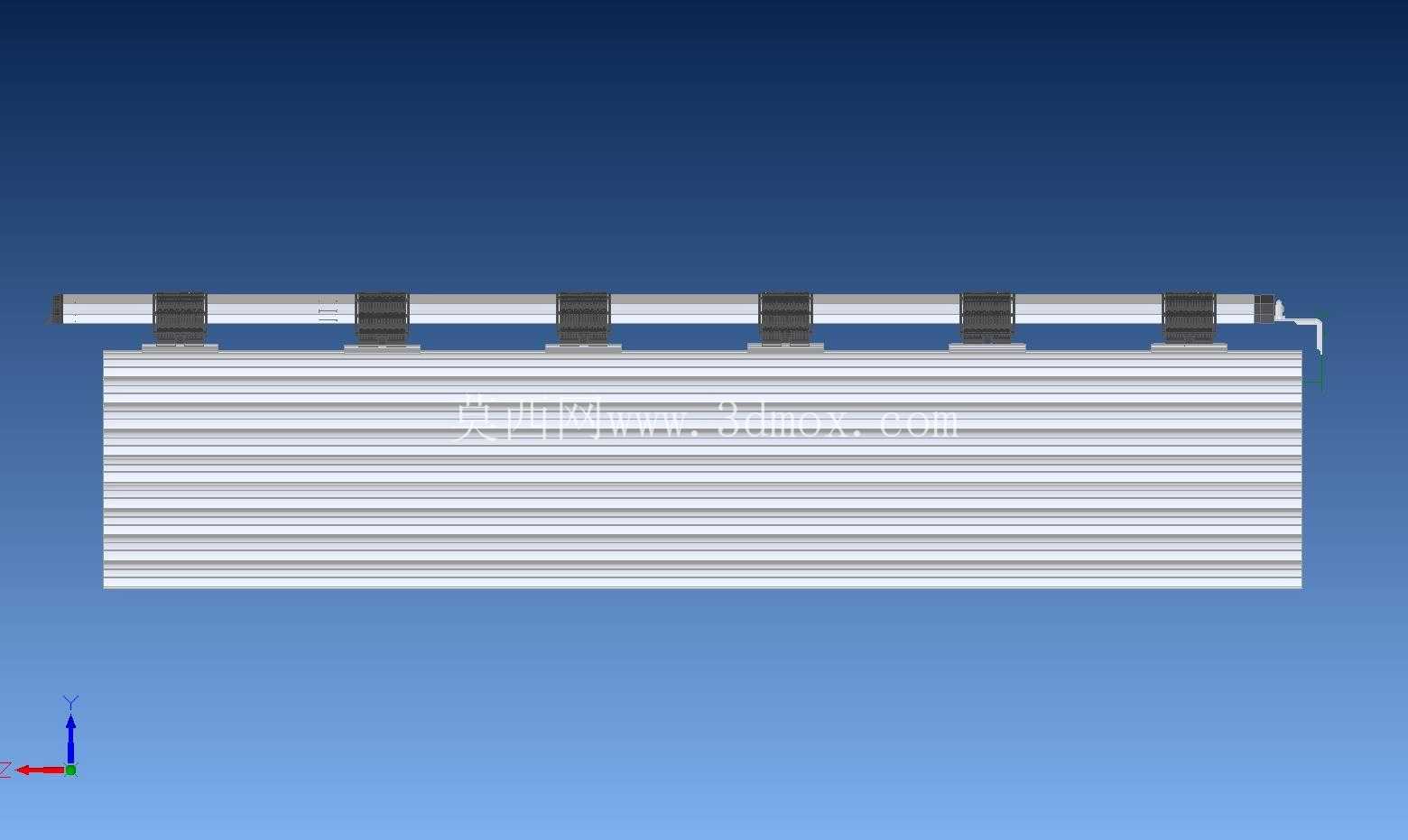

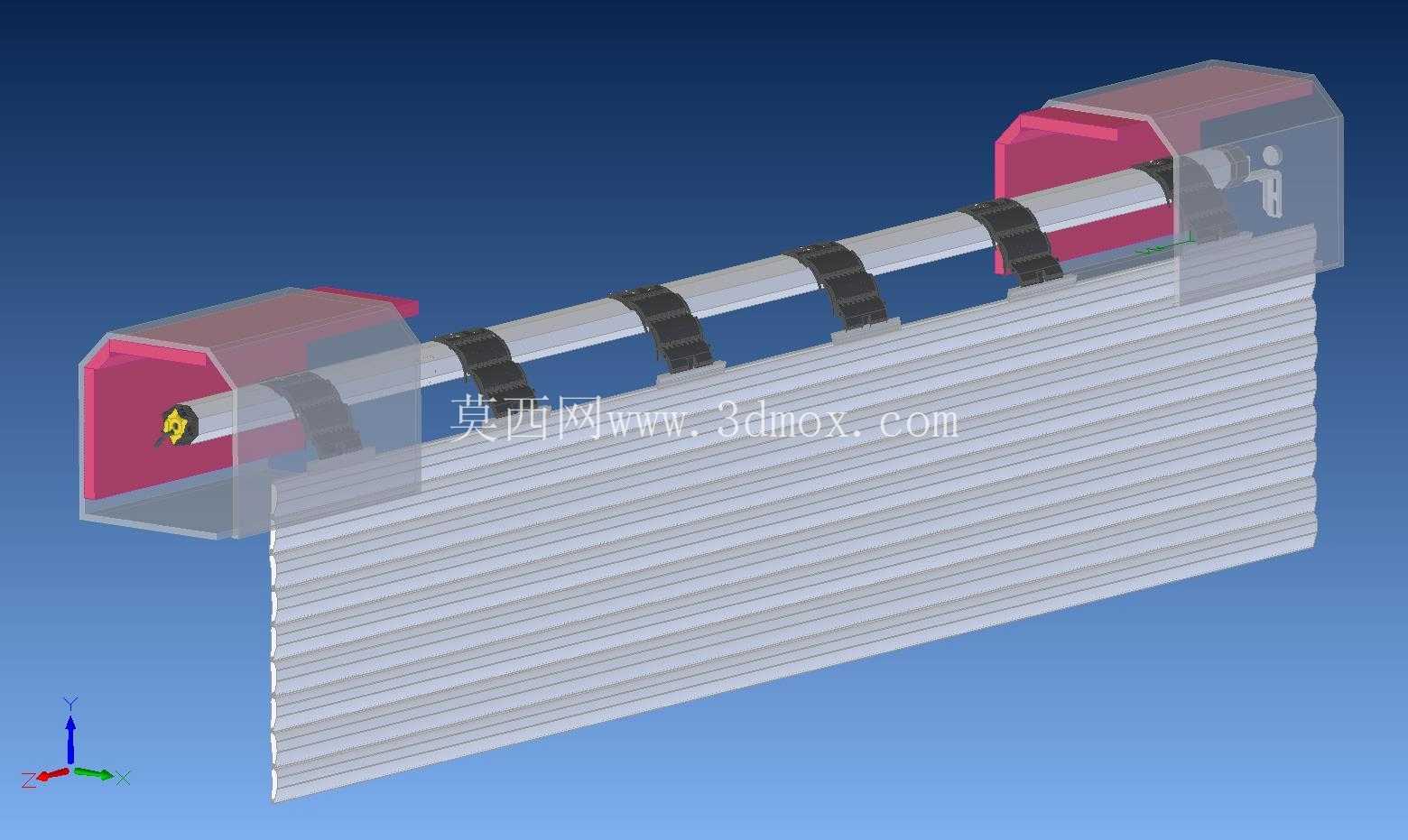

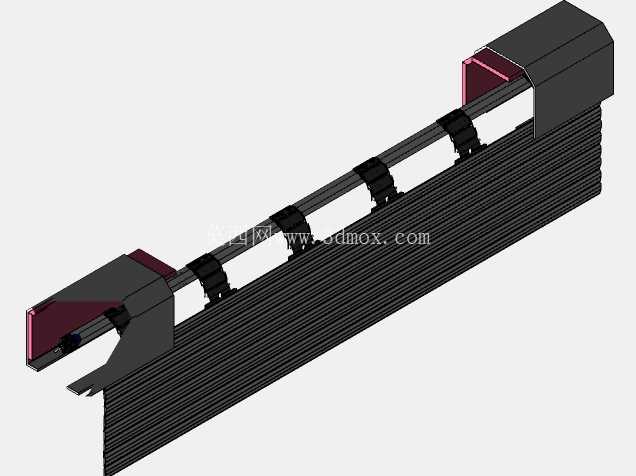

　　这套卷帘门驱动结构的建模，核心是匹配民用及商用场景下的外装卷帘启闭需求，日常在商铺门面、车库入口、厂房侧墙的卷帘配套中，这类驱动结构是核心功能部件，替代传统手动拉拽的启闭方式，降低大尺寸卷帘的操作强度。从实际安装场景来看，该结构适配常规铝合金帘片的卷帘总成，卷管部分采用多段支撑抱箍固定帘片上端，抱箍的间距设置参考了常规帘片的承重分布，避免长尺寸卷管在满帘收卷状态下出现绕度变形，两端的驱动端座和从动端座分别承担动力输入和径向支撑作用，端座的安装孔位预留了与墙体预埋固件、门罩边框的对接余量，安装时可根据现场洞口的实际宽度微调端座的固定位置，适配一定范围内的洞口尺寸偏差。

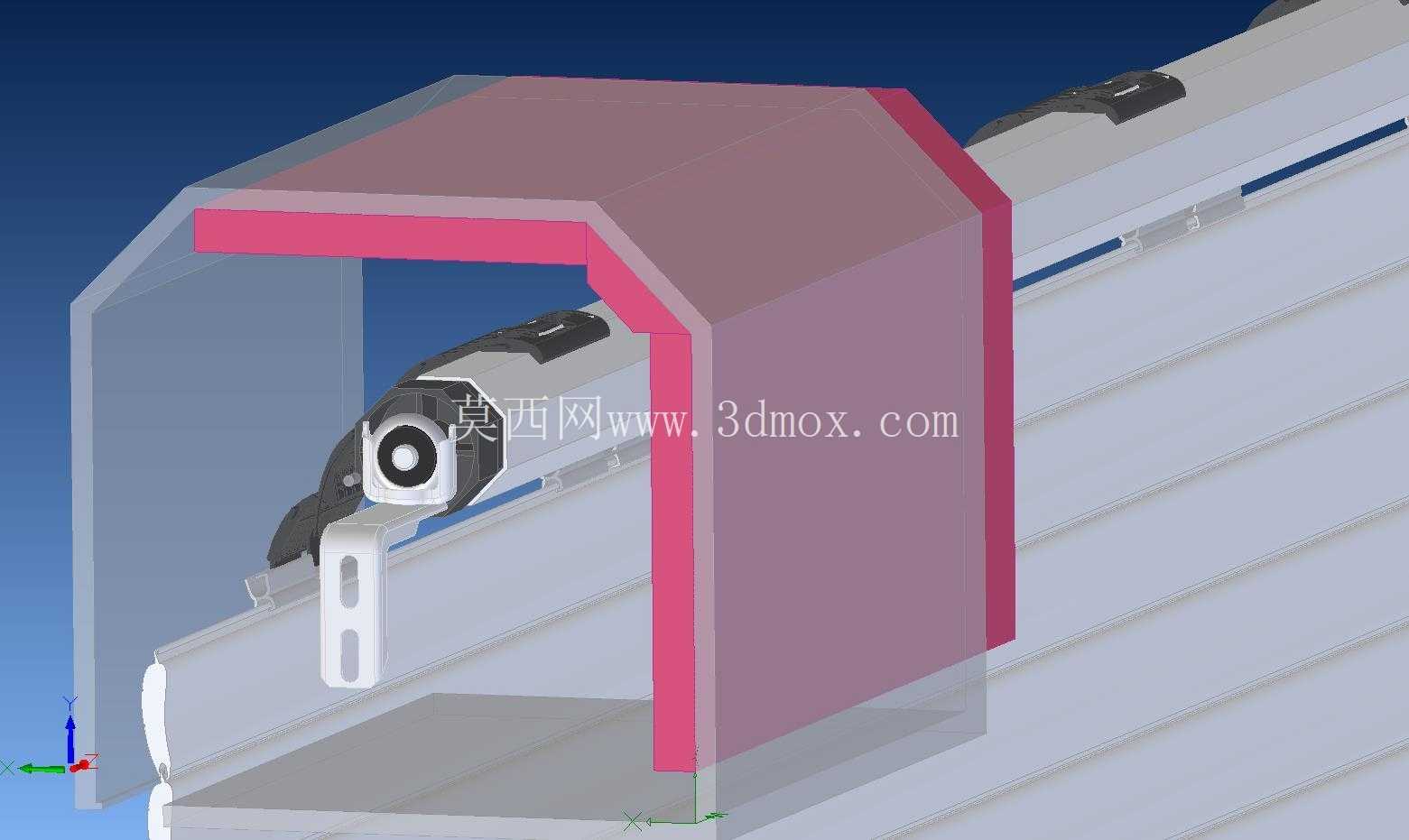

　　设计过程中优先考虑了动力传递的同轴度，驱动端的动力输出轴与卷管采用键槽配合，避免大扭矩输出时出现轴管打滑，端座内部预留了动力模块的安装腔体，可适配管状电机的安装尺寸，腔体的透明护罩结构在建模时做了卡扣配合的限位设计，日常维护时无需完全拆卸端座即可快速检查内部传动件的磨损情况。帘片的收卷轨迹做了导向限位设计，卷管下方的帘片进入导轨的位置预留了导向间隙，避免收放过程中帘片出现卡滞、错位，多组抱箍的内径与卷管外径采用过渡配合，装配时无需额外焊接固定，通过顶丝即可完成抱箍与卷管的锁止，降低现场装配的工序复杂度。

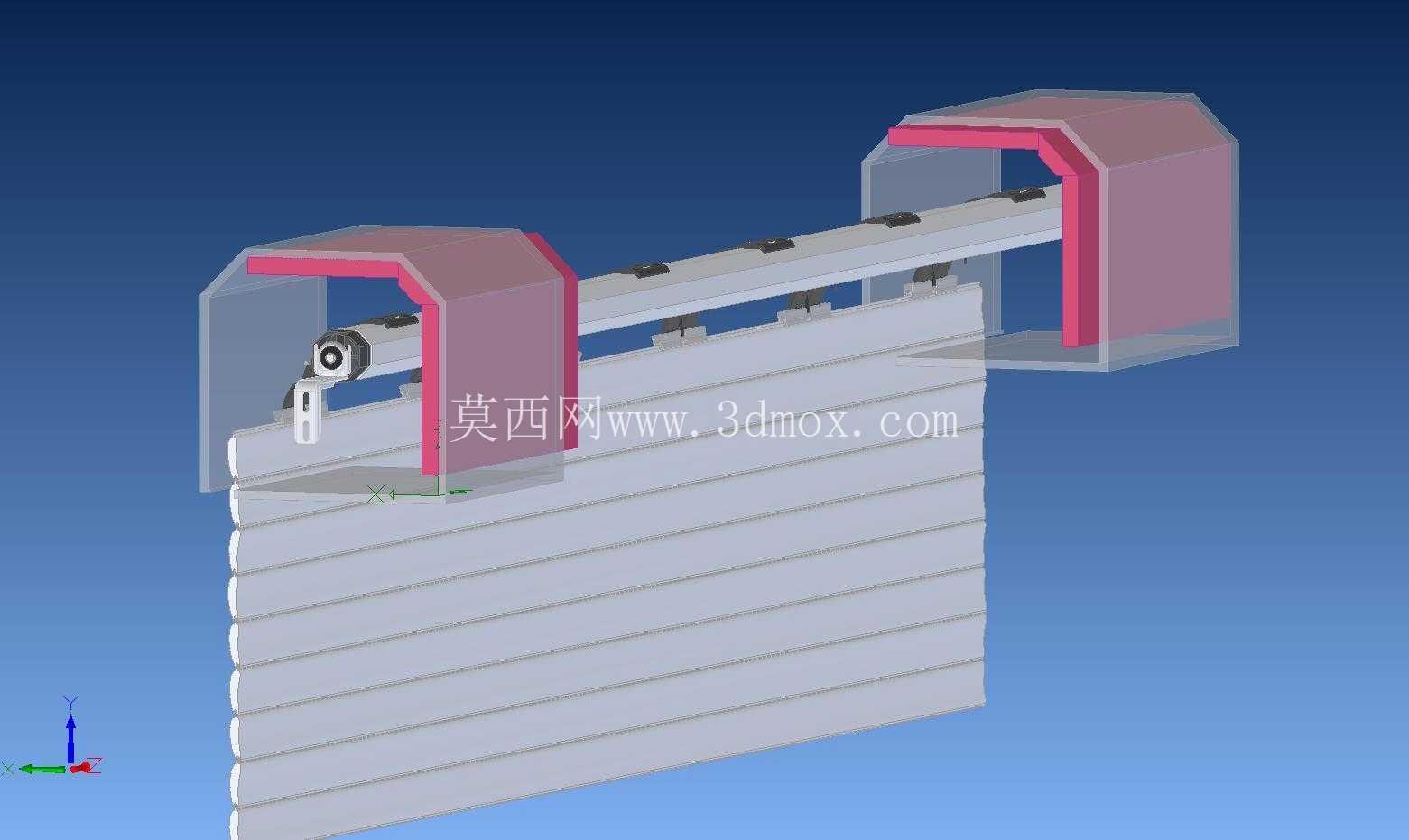

　　从安装边界来看，整套驱动结构的径向尺寸控制在常规卷帘门罩的容纳范围内，不会额外增加门罩的外形尺寸，端座的突出厚度适配常规240mm厚度的墙体安装条件，无需额外做墙体剔槽处理。功能层面，该结构可实现帘片的平稳升降，传动过程中两端支撑座的轴承位做了减摩设计，降低启闭过程中的运行噪音，适配商铺、住宅车库这类对噪音控制有要求的使用场景，从动端的支撑结构内置了轴向微调间隙，可补偿温度变化带来的卷管长度形变，避免高温环境下卷管伸长出现的卡滞问题。

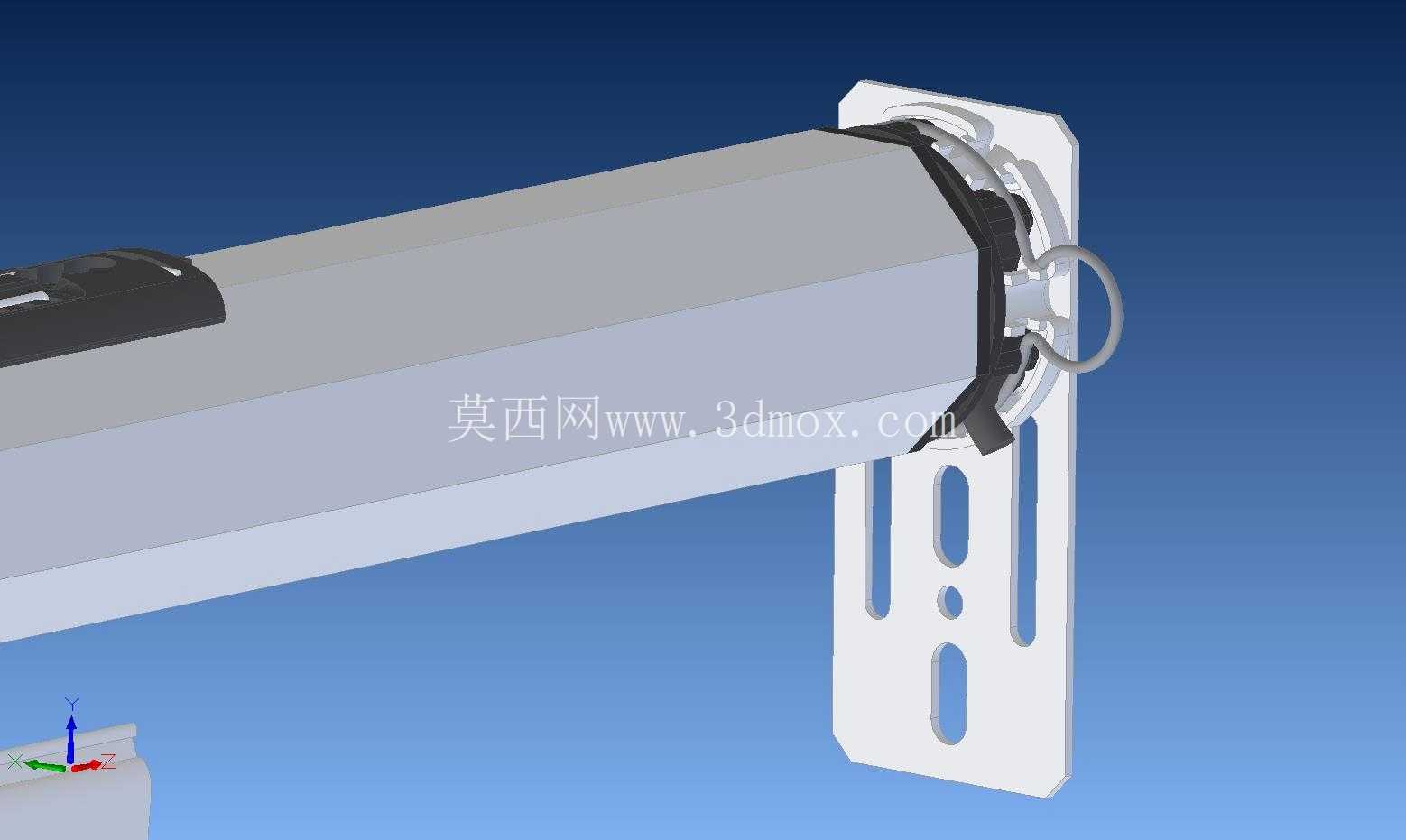

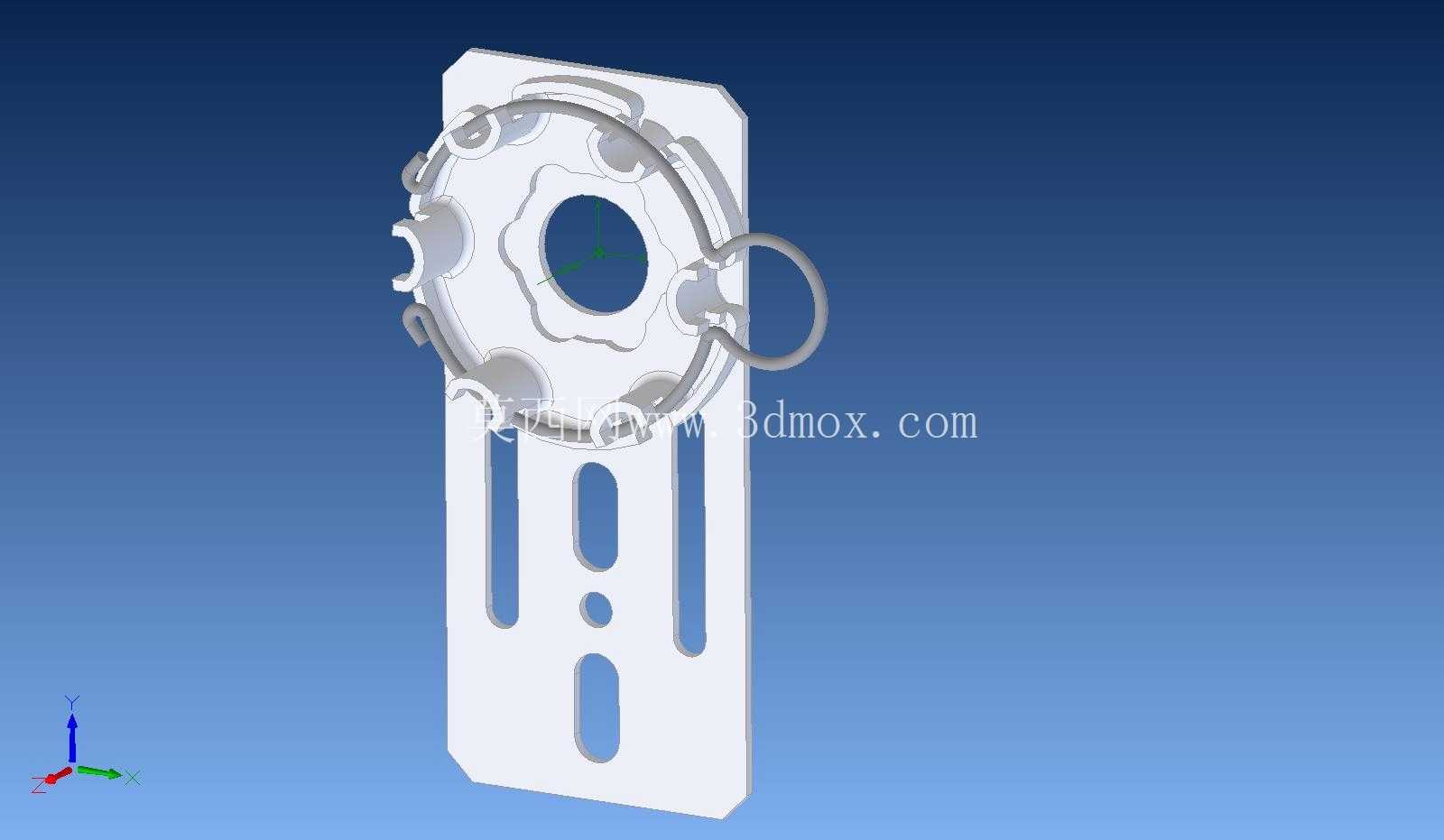

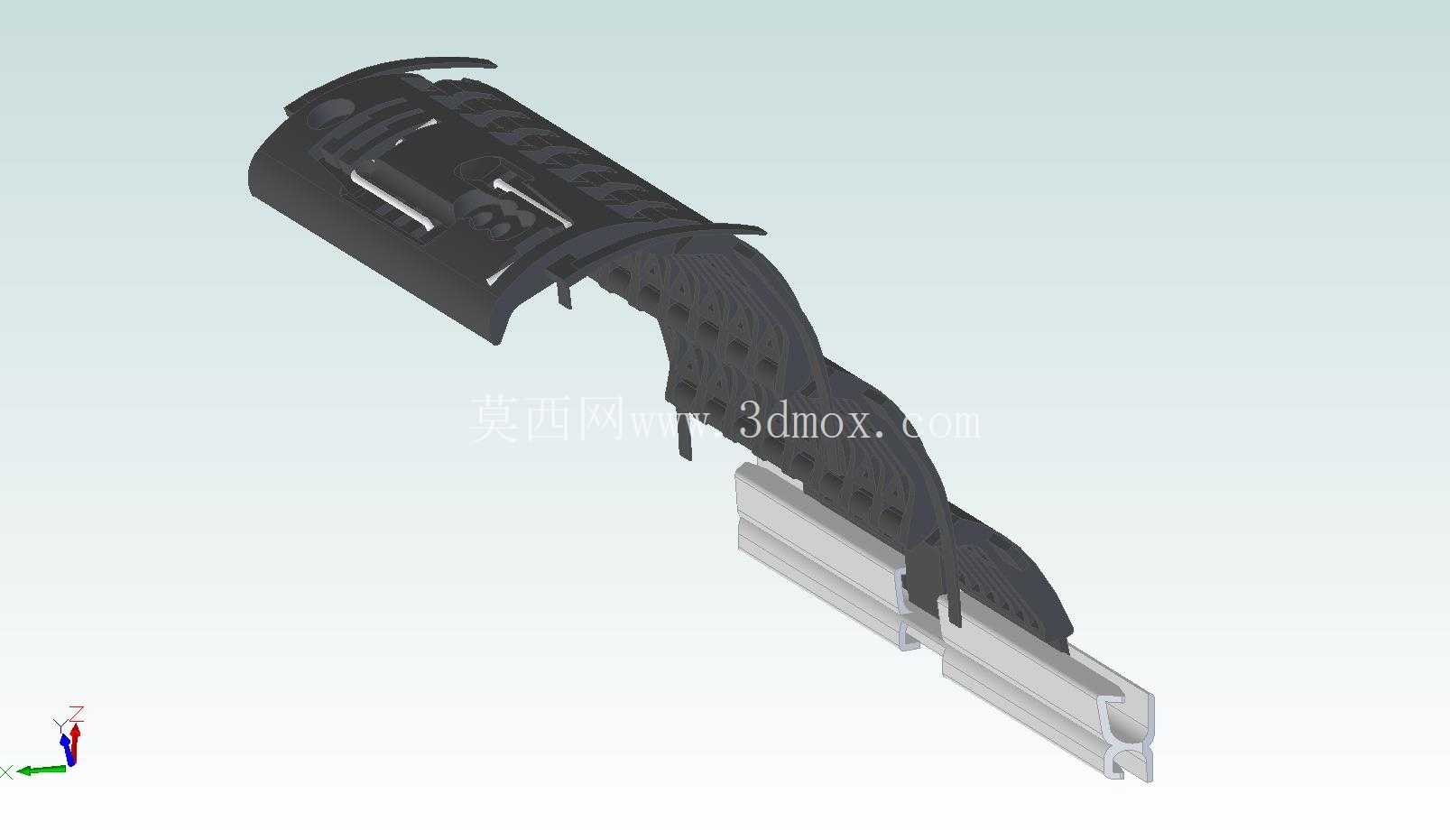

　　建模时对各个配合面做了公差匹配，比如抱箍与帘片连接的挂耳尺寸，适配市面上主流规格的铝合金帘片、钢制帘片的上端挂接结构，无需额外定制转接件即可完成配套，端座的固定孔采用长圆孔设计，现场安装时可上下左右微调位置，抵消土建施工带来的洞口预埋件位置偏差，降低现场安装的调整难度。整套结构没有冗余的设计部件，所有零件都承担明确的功能作用，驱动端的护罩做了防水唇边设计，适配外装卷帘的户外使用场景，避免雨水顺着端座缝隙进入内部侵蚀传动部件，延长整套机构的使用寿命。
