VELUX卷帘门动力端适配改造结构

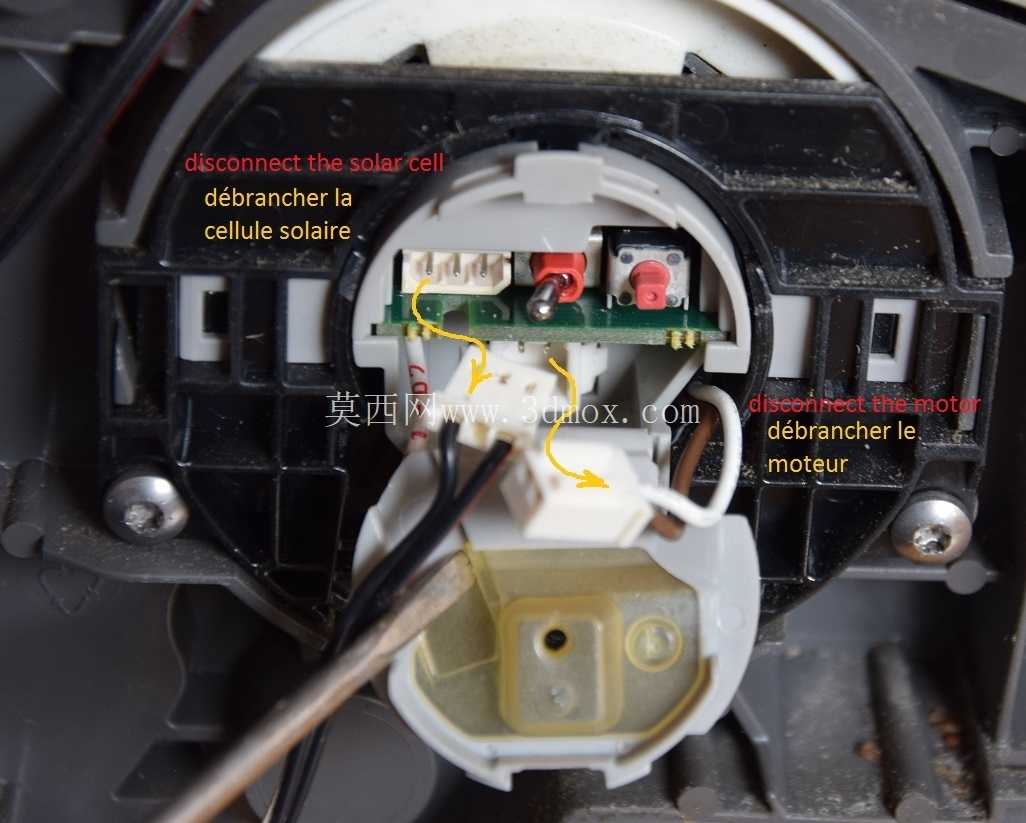

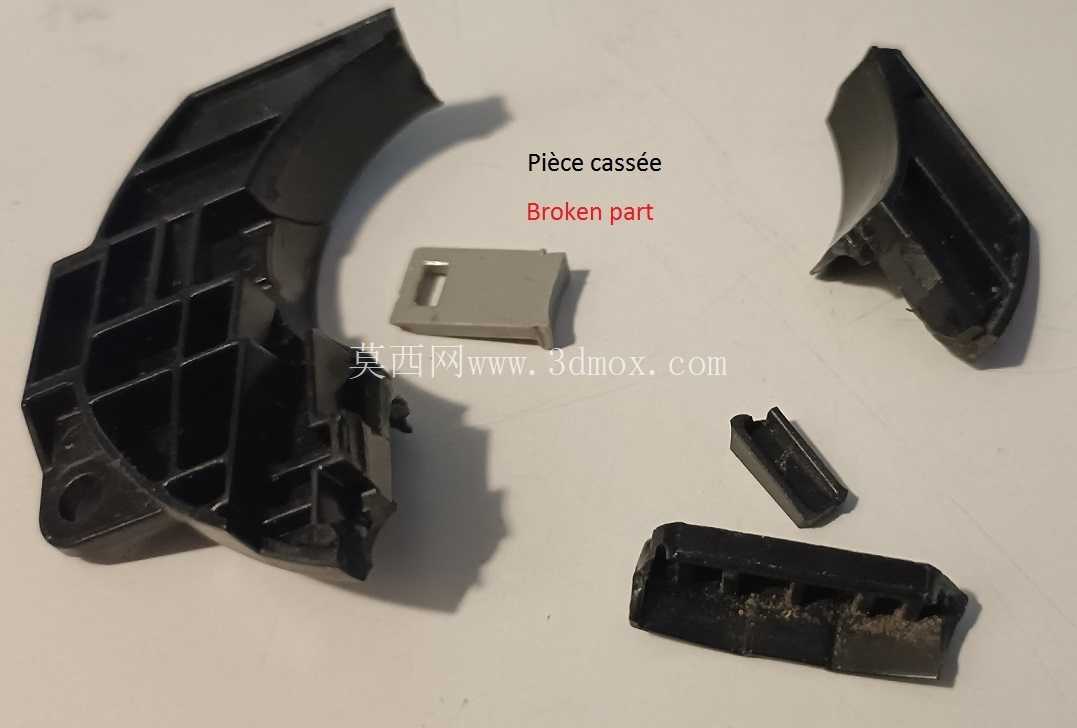

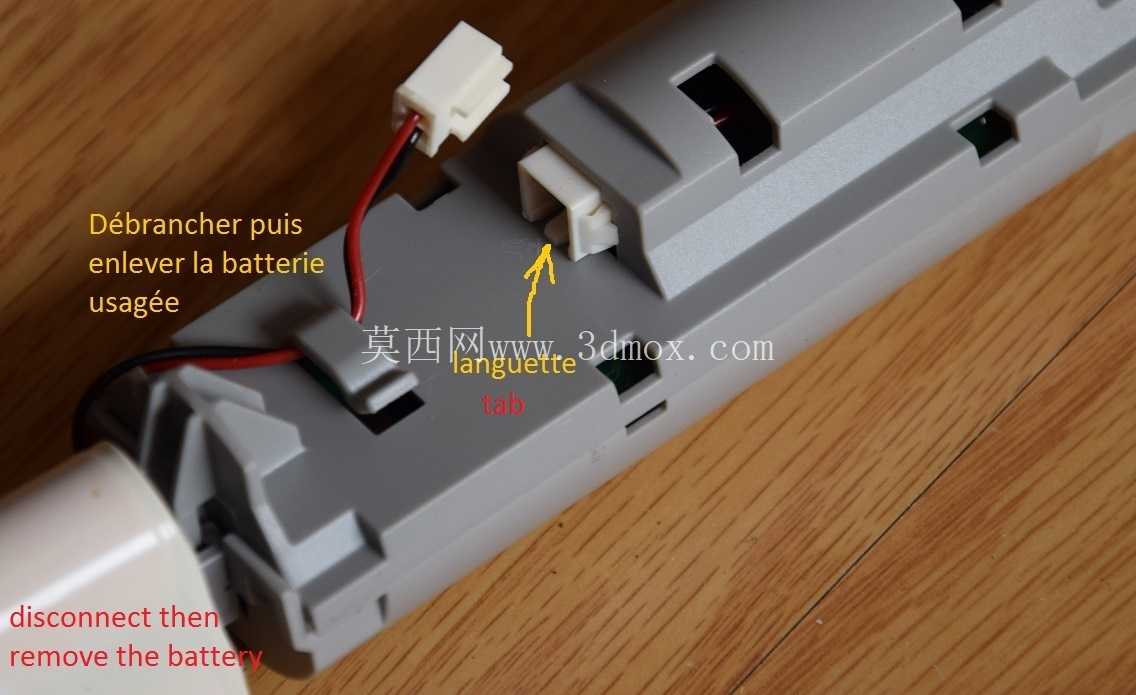

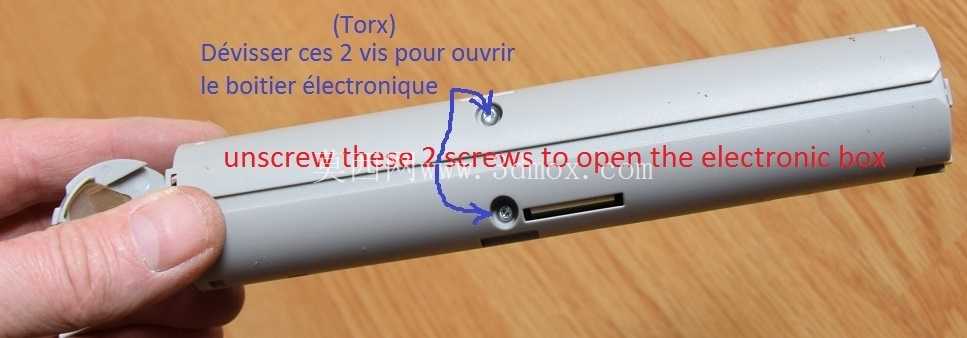

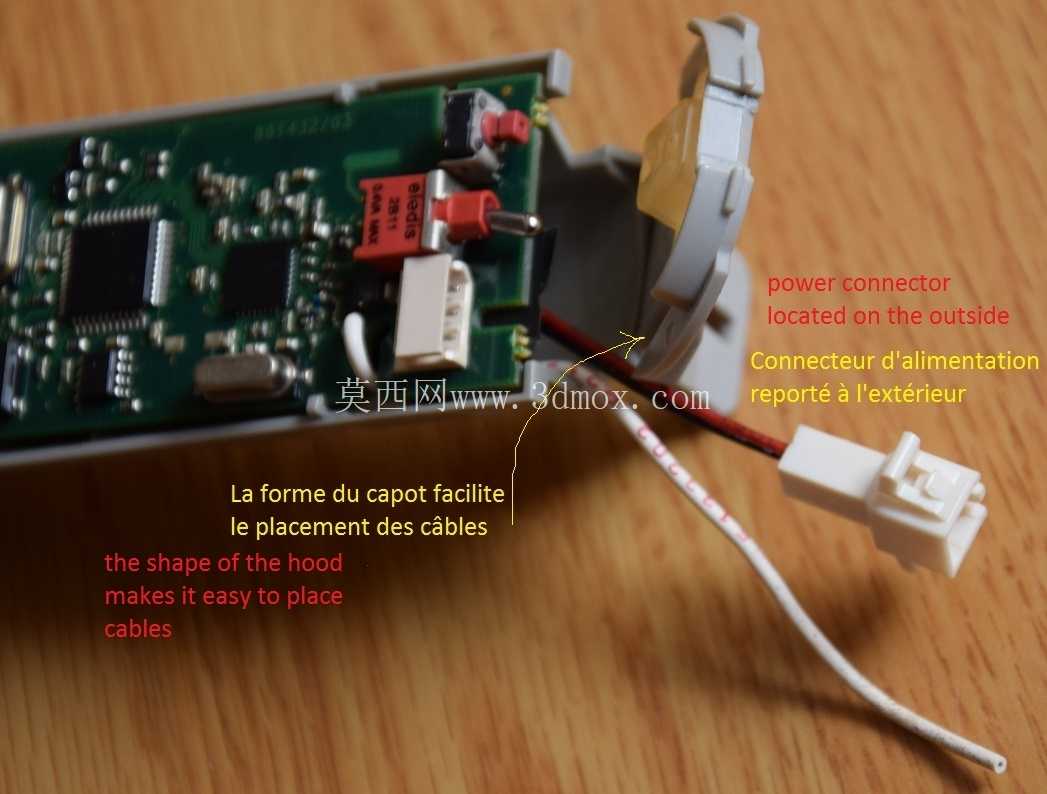

　　该结构针对VELUX品牌卷帘门的动力输入端做适配改造，核心解决原有太阳能供电模块在弱光环境下续航不足、低温环境下电池活性下降导致卷帘启闭卡滞的实际工况问题。日常应用场景覆盖民用住宅斜屋顶天窗、商用采光顶配套卷帘系统，尤其是高纬度冬季日照时长不足、建筑周边存在高层遮挡导致太阳能板日均受光时长低于3小时的安装场景，原有太阳能供电方案经常出现卷帘无法正常升降、控制端信号失联的故障，这套改造结构直接替换原有太阳能电池板安装位，将外部低压直流电源接入端集成在端座结构内，同时对配套的塑料传动卡位部件做了重新设计，避免原有塑料件在长期交变载荷下出现卡扣断裂、传动打滑的问题。

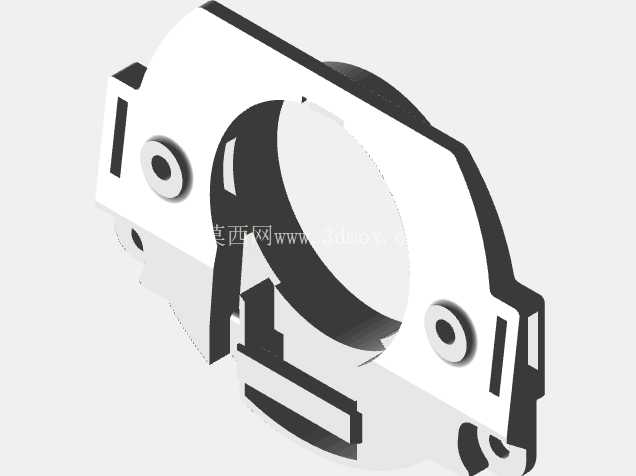

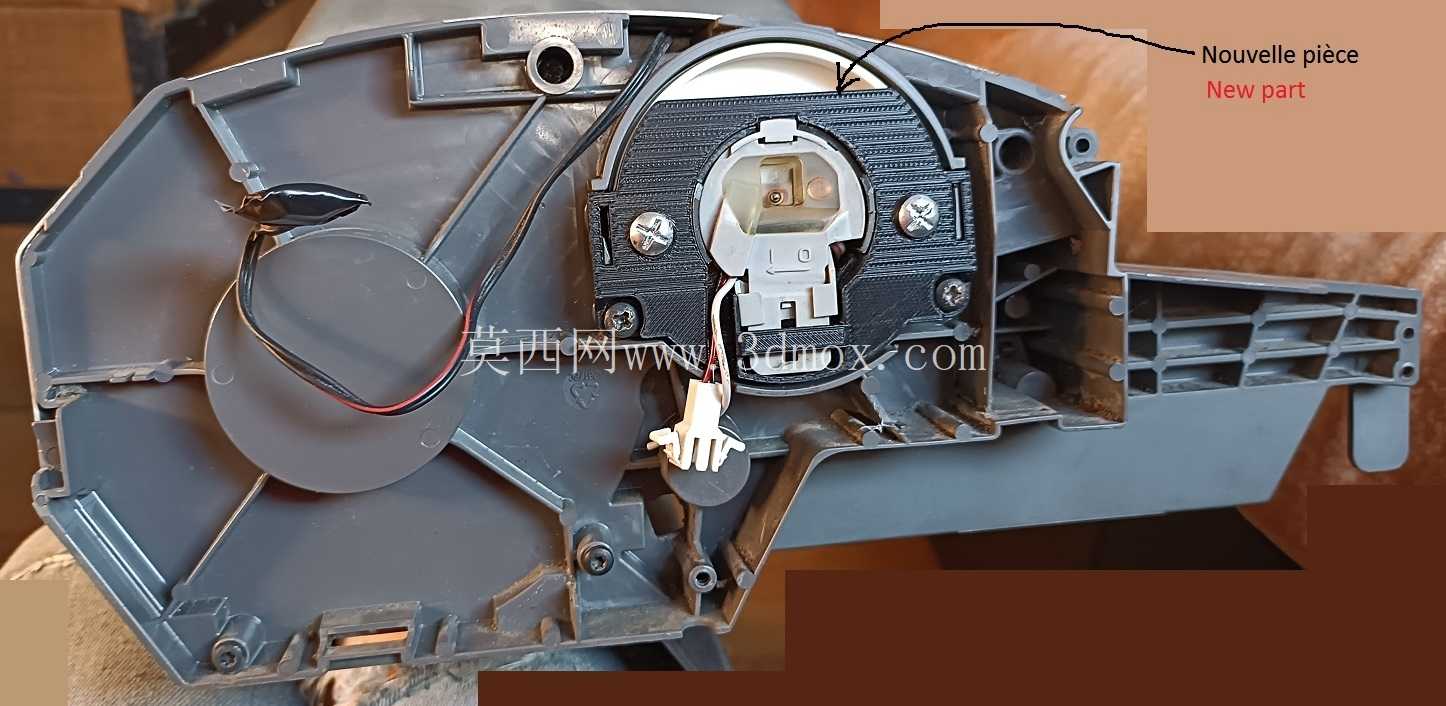

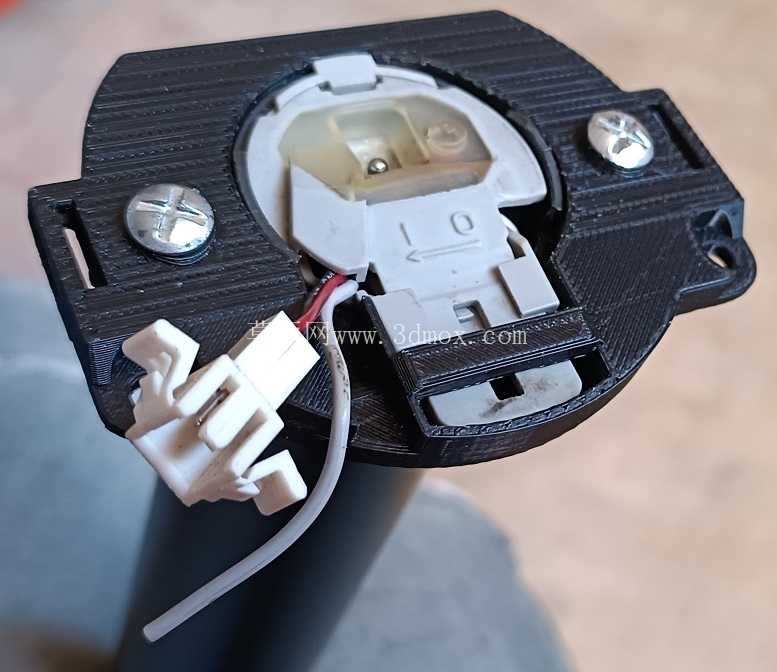

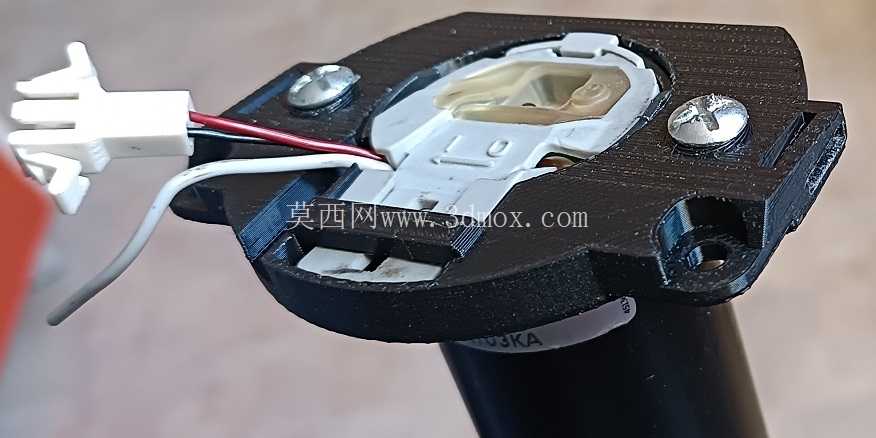

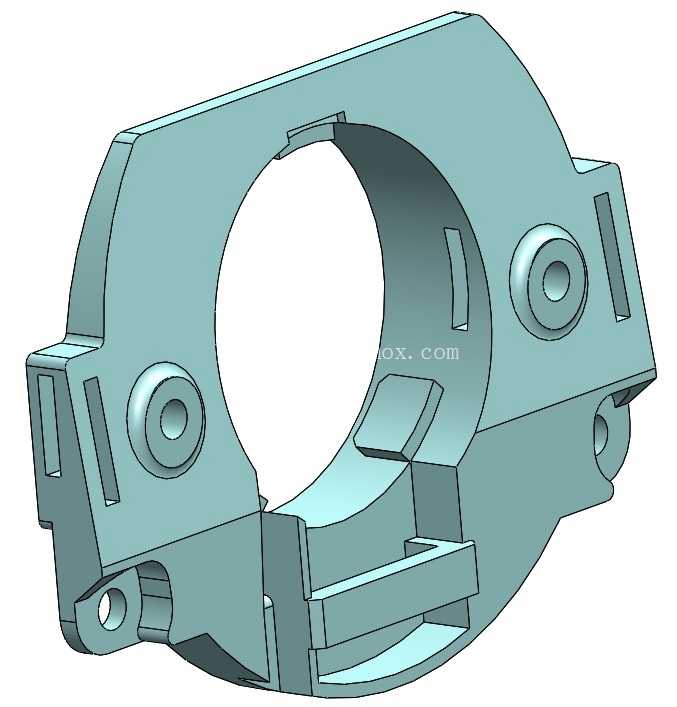

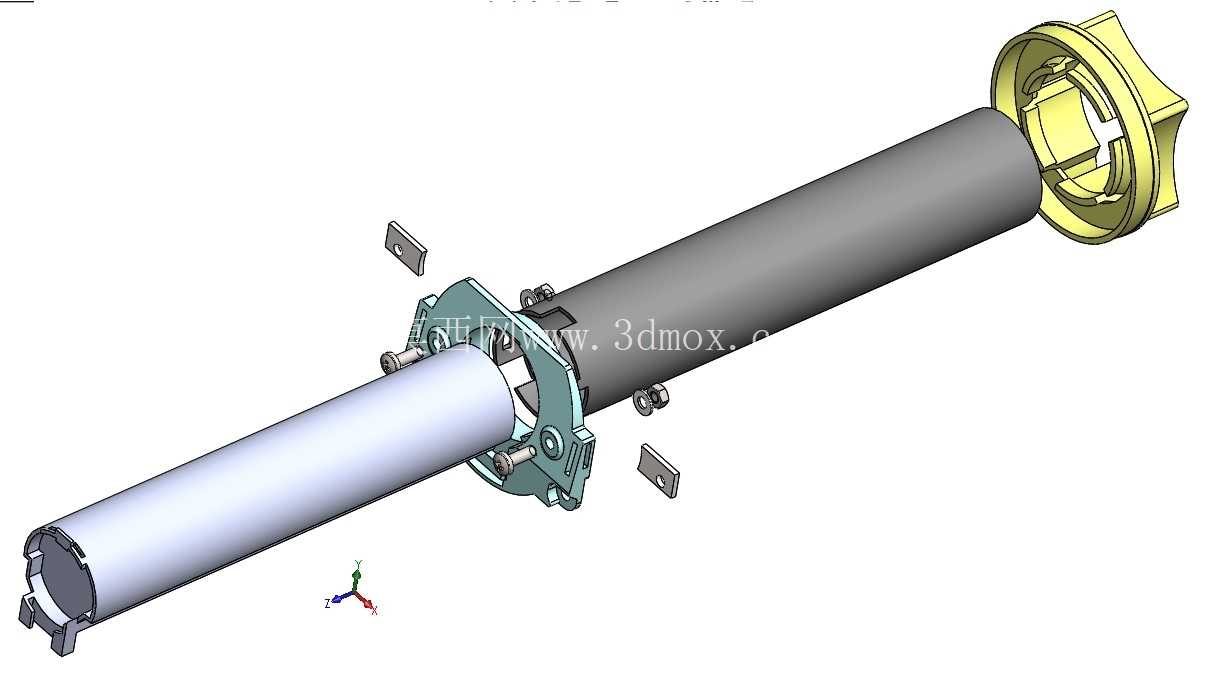

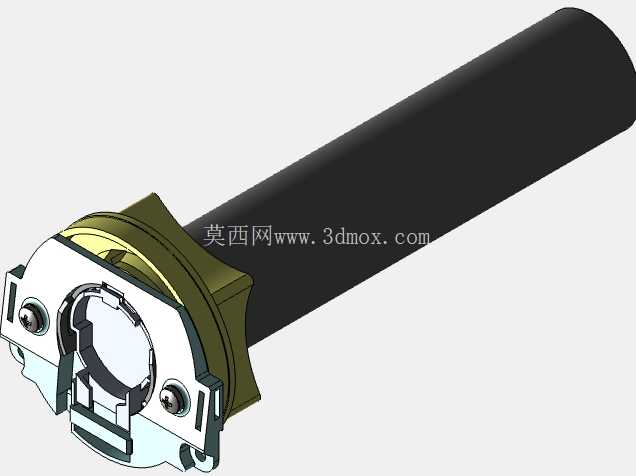

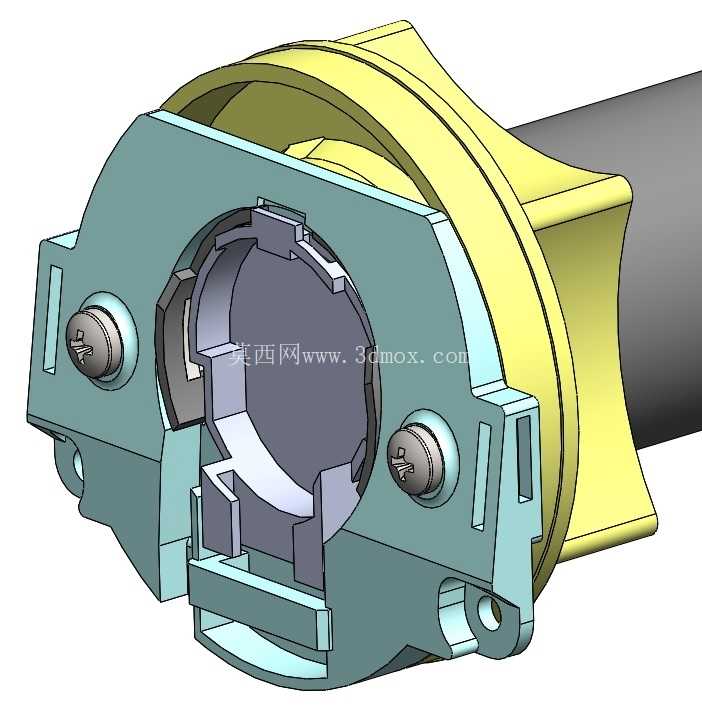

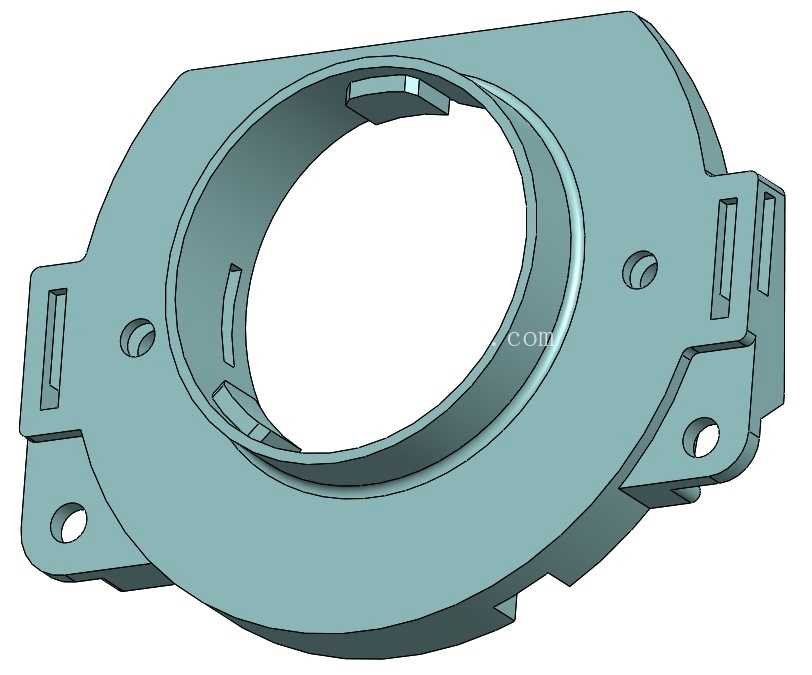

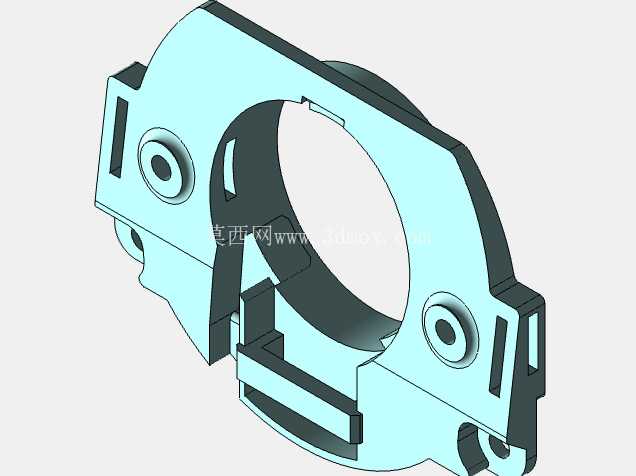

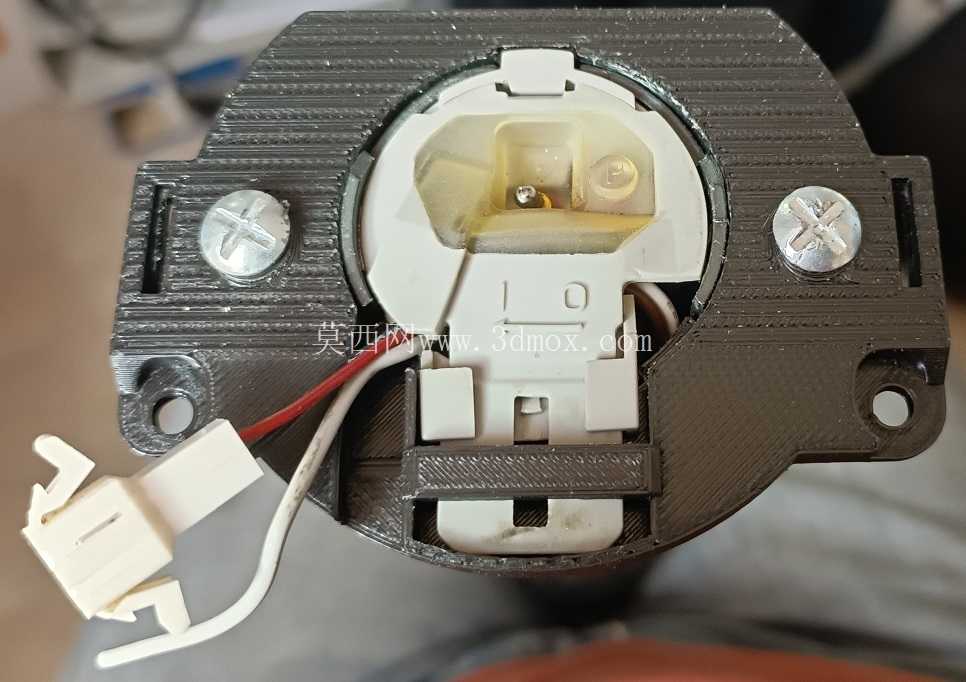

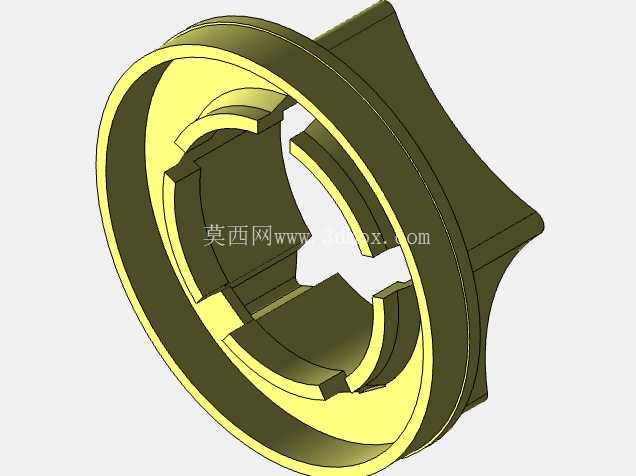

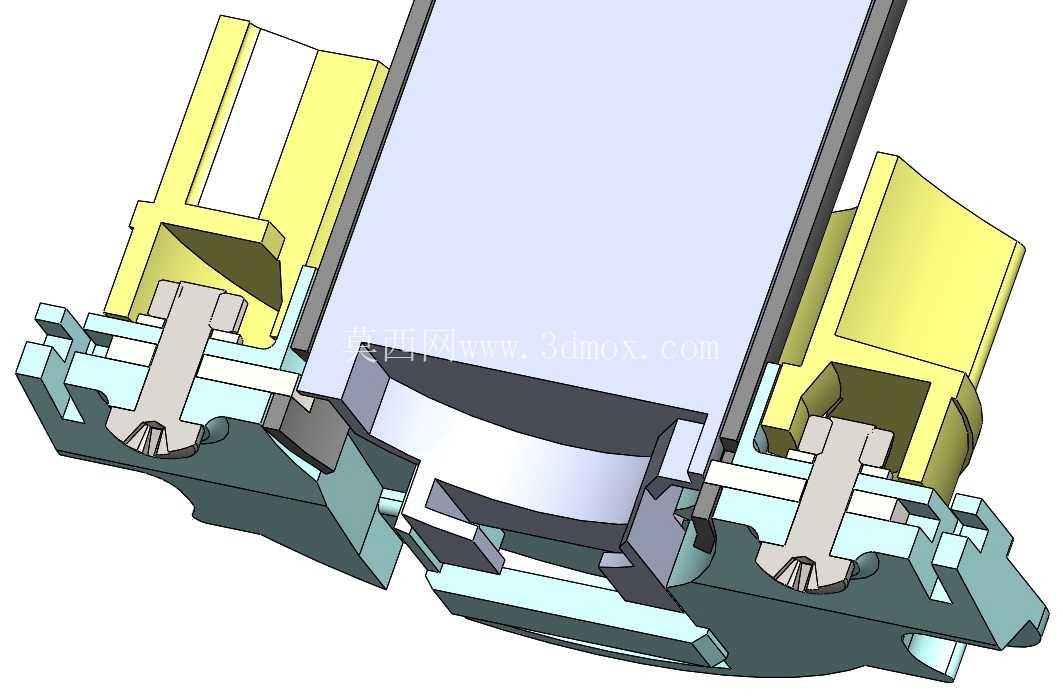

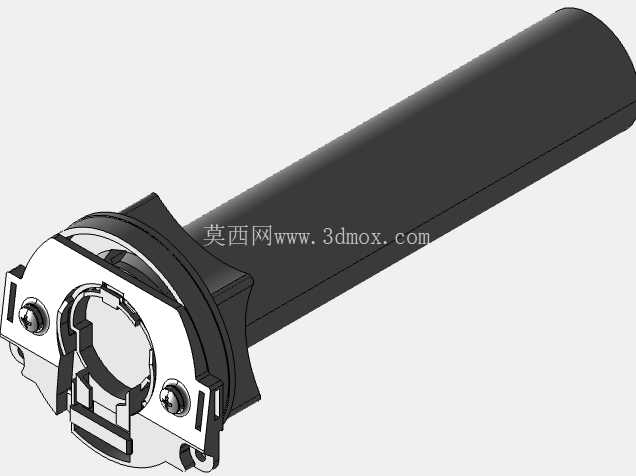

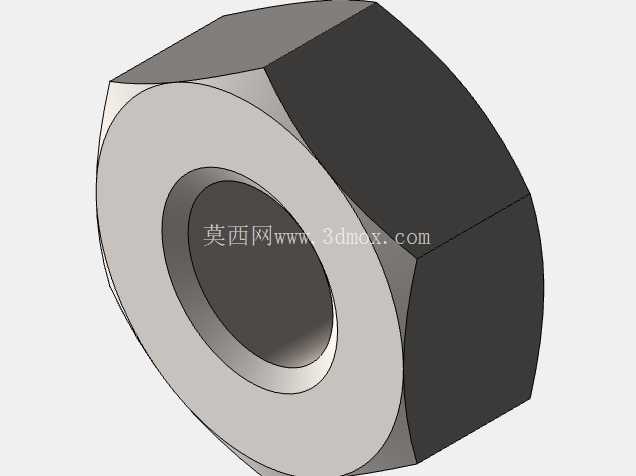

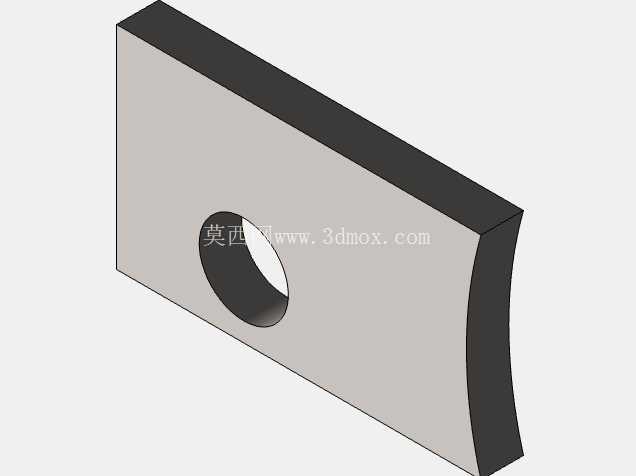

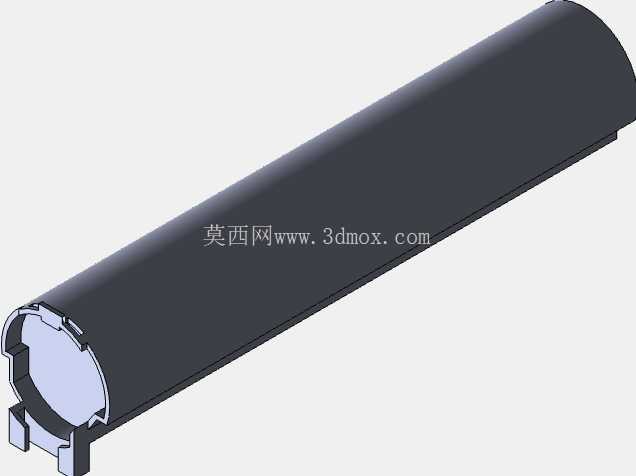

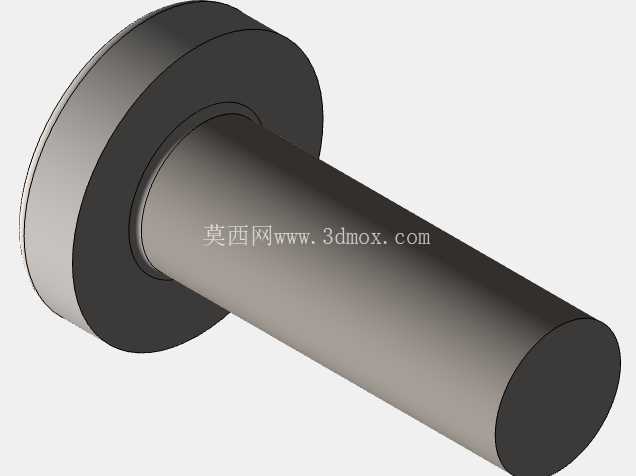

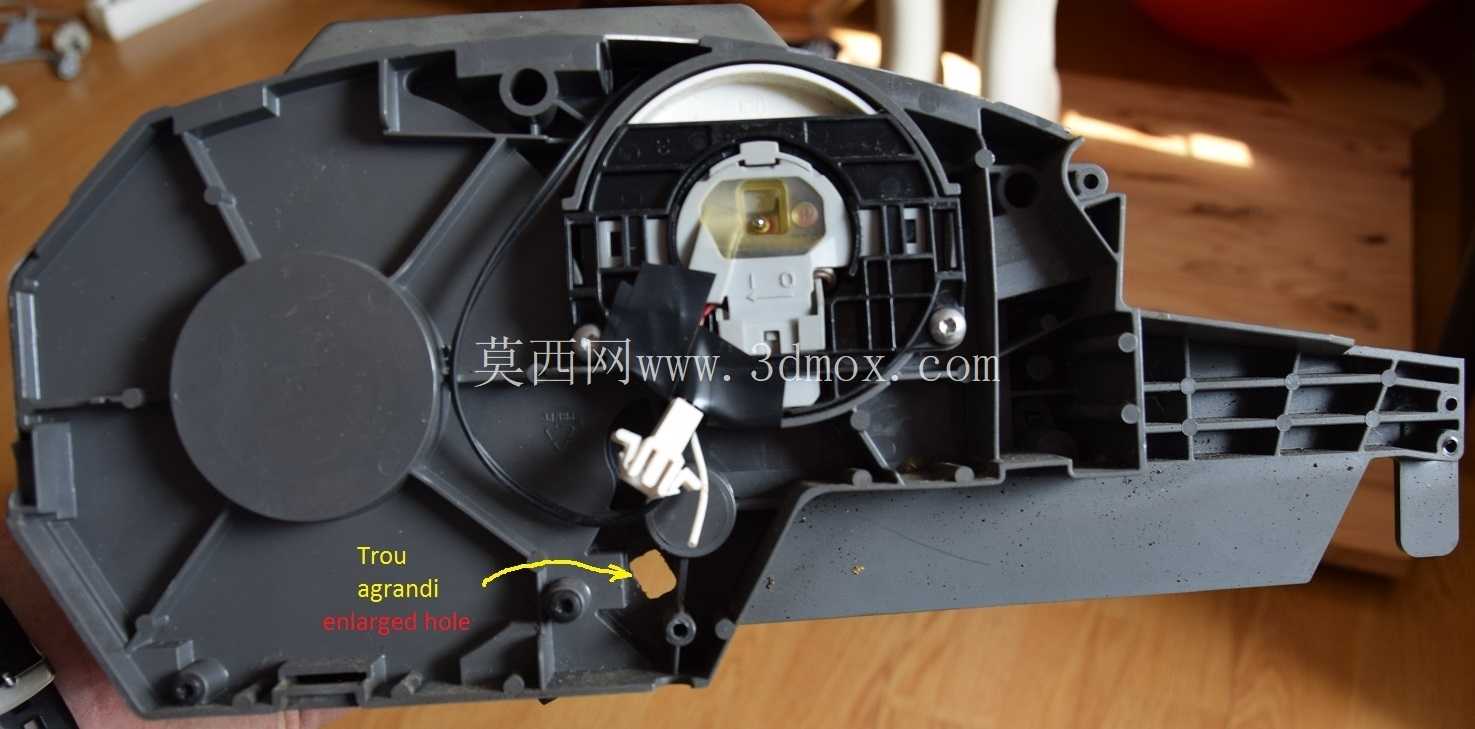

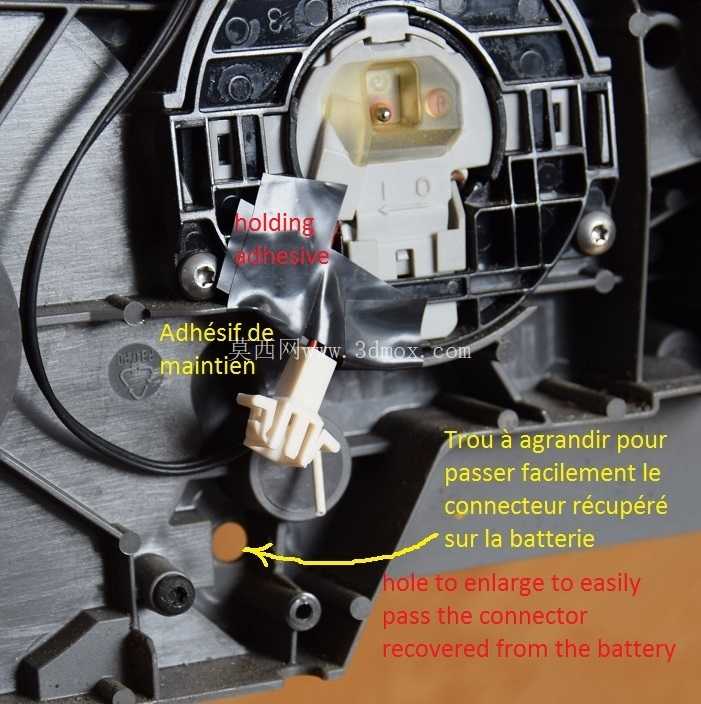

　　从结构功能来看，端座主体采用压铸铝合金材质做承载基体，两个对称布置的锁紧螺丝用于将端座固定在卷帘卷轴的端部支撑位，中心的异形卡位槽直接和卷轴端部的传动头配合，传递驱动扭矩，周边的镂空槽位用于走布电源线以及容纳控制板的接线端子，外侧的黄色塑料护罩做了弧面过渡，避免安装时剐蹭卷帘帘片，同时起到防尘防水的作用，适配户外安装的IP防护要求。设计过程中首先校核了原有安装位的边界尺寸，端座的安装孔位完全兼容原有支撑座的固定孔距，不需要对窗体的原有安装结构做二次打孔破坏，中心传动卡位的公差带按照H7/k6的过渡配合设计，既保证传动过程中无旷量，也方便后期维护拆卸；重新设计的塑料部件采用加纤PA66材质，替代原有普通ABS材质的卡位件，卡扣位置做了R2的圆角过渡，减少应力集中，在反复启闭的交变载荷下不会出现根部断裂的问题，同时塑料件和金属端座的配合面增加了0.2mm的预紧量，避免长期使用后出现松旷异响。

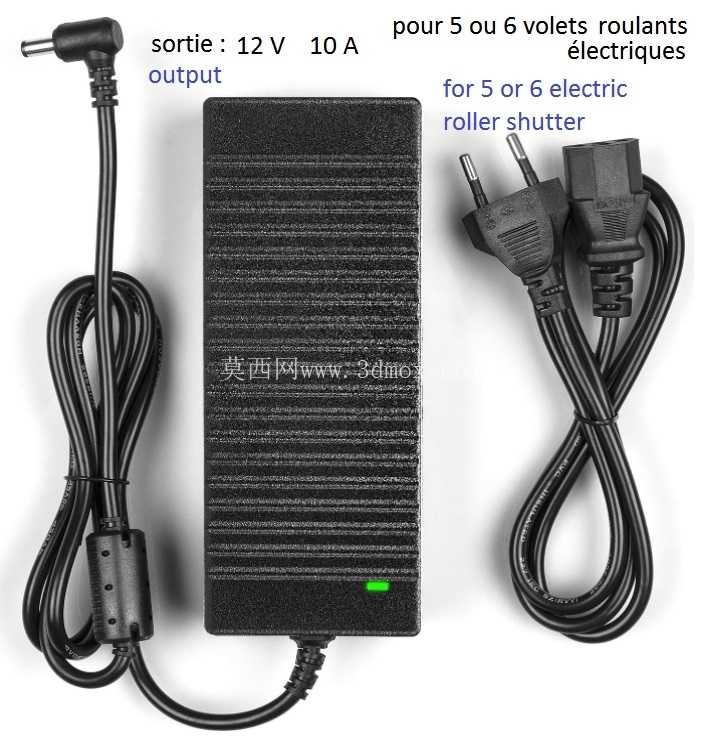

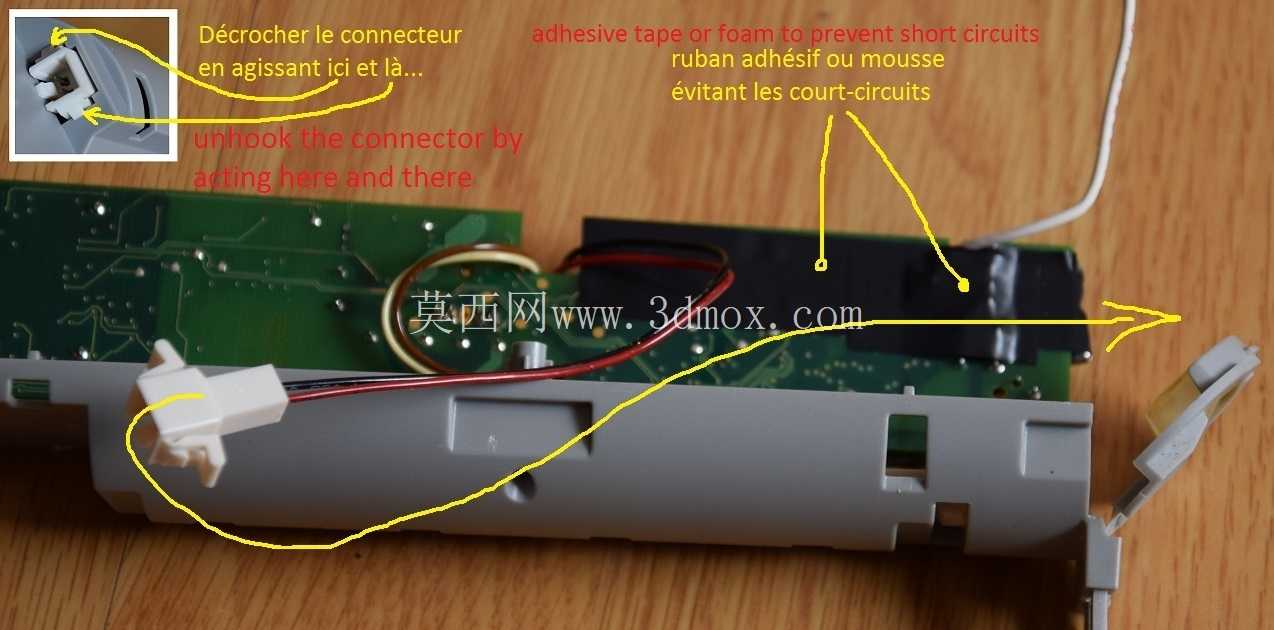

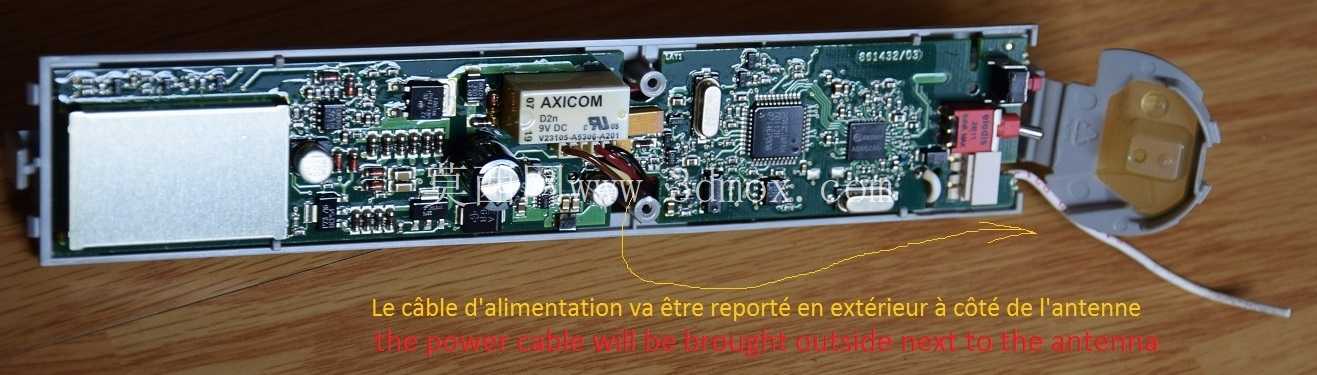

　　安装边界方面，端座的最大径向尺寸控制在128mm以内，轴向安装深度不超过76mm，适配市面上主流的VELUX 4s系列卷帘卷轴的安装空腔，外部电源的接线端做了快插结构设计，现场安装时不需要焊接接线，直接将低压电源线插入端子即可完成供电连接，供电适配12V-24V宽幅直流输入，既可以接民用建筑的低压配电回路，也可以兼容后续加装的备用储能电池模块。实际工况验证中，这套结构在-10℃到60℃的环境温度区间内都能稳定传递扭矩，锁紧螺丝采用304不锈钢材质，避免户外潮湿环境下出现锈死无法拆卸的问题，端座表面做了喷塑处理，耐紫外线老化，长期户外安装不会出现涂层脱落、基体腐蚀的问题。传动卡位的异形槽做了对称受力设计，卷轴转动过程中两个受力面均匀承载，不会出现单侧受力偏磨导致的传动失效，护罩的出线位做了防水胶圈卡位，雨水不会顺着电源线流入端座内部腐蚀接线端子。
