小型立式5升承压储气罐体结构设计

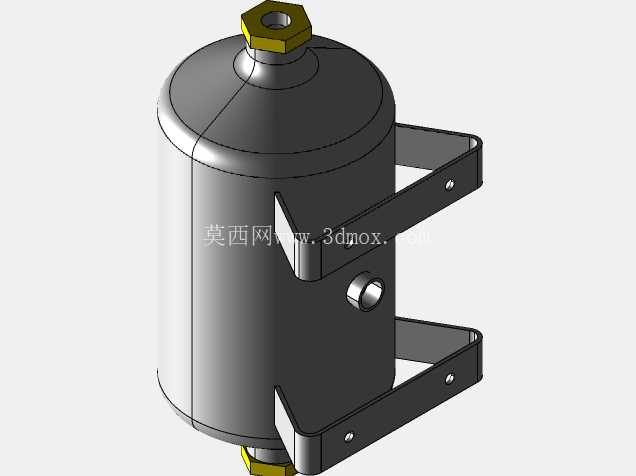

　　在车间气动系统、小型自动化设备气路、移动式气动工具配套场景中，这类小容积立式储气罐是稳定气压波动、储备压缩空气的核心配套部件，区别于大型工业站房储气罐，5升的容积量级刚好适配单台小型设备或者工位级的气路稳压需求，不会占用过多安装空间，同时能有效缓冲空压机频繁启停带来的气压脉冲，避免末端气动执行元件因为气压不稳出现动作卡顿、出力不足的问题。从结构设计来看，罐体采用立式圆柱筒体搭配上下椭圆封头的结构形式，这种结构是承压罐体的经典构型，圆柱段的环向应力分布均匀，椭圆封头可以平滑过渡筒体端部的应力集中，在满足承压强度要求的前提下尽可能降低罐体整体重量，避免材料冗余。顶部的进出气接口采用外六角螺纹接头设计，六角结构方便现场安装时用扳手拧紧，标准管螺纹可以直接对接市面上常见的气动管路接头，不需要额外做转接加工，接口位置设置在罐体顶部中心，既可以避免罐体内部沉积的冷凝水顺着接口进入下游气路，也能让管路排布更规整。罐体侧面预留的侧向接口一般用来安装气压检测元件或者安全阀，位置选在筒体中上部，避开底部积液区，保证检测到的气压是罐内气相区的真实压力，不会因为冷凝水浸泡导致检测元件失灵。

　　侧面的L型安装支架是这个罐体设计里很实用的部分，支架采用折弯成型的钢板结构，三个安装固定孔分别分布在支架的上下两个水平折边和竖直折边上，安装时可以根据现场的安装面位置选择壁挂安装、设备机架侧装或者底部平面固定三种方式，不需要额外制作转接安装板，支架和罐体之间采用焊接固定，焊缝位置做了圆弧过渡处理，避免焊接应力集中导致长期承压使用时出现焊缝开裂的问题。从安装边界来看，罐体整体直径控制在小尺寸范围内，加上侧向支架的总宽度不会超出常规小型设备的机架安装预留空间，总高度适配多数工位旁的安装间隙，安装时只需要保证罐体竖直放置，底部预留少量空间用于后期加装排污阀即可，不需要额外预留过大的操作维护空间。

　　设计时需要重点考虑罐体的壁厚匹配，5升容积的承压罐体按照常规气动系统0.8-1.0MPa的工作压力来计算，选用合适厚度的板材卷制焊接，焊后做水压试验保压验证，确保罐体没有渗漏和变形。支架的折弯角度和安装孔位公差需要控制在合理范围内，避免安装时出现孔位对不上、罐体倾斜的问题，顶部和侧向的螺纹接口需要做攻丝后的倒角处理，去除毛刺，避免安装时密封件被切屑刮破导致漏气。实际使用中，这类小储气罐往往搭配小型无油空压机使用，在气动打标、小型气缸驱动工位、实验室气动测试台这类场景里，它的存在可以大幅降低空压机的启停频率，延长空压机的使用寿命，同时稳定输出的压缩空气能让末端气动元件的动作一致性更好，不会因为多个气缸同时动作导致气压骤降出现动作失误。

　　和塑料材质的小型储气罐相比，金属焊接结构的罐体抗老化性能更好，不会因为长期接触压缩空气中的油雾出现材质脆化的问题，使用寿命更长，适合在工业车间的复杂环境下长期使用。罐体表面做了哑光喷塑处理，既可以防锈耐腐蚀，也不会像亮面处理那样容易留下划痕和指纹，在设备内部安装时也能和周边的金属部件质感保持统一。设计建模过程中，需要重点还原焊缝的过渡结构、支架的折弯圆角、接口的螺纹细节，这些细节虽然不影响整体的外观展示，但对于后续做工程出图、安装干涉检查来说非常重要，比如支架的折弯半径如果建模时没有准确还原，实际生产折弯时就会出现支架和罐体贴合不紧密的问题，螺纹接口的伸出长度如果建模不准，后期安装管路时就可能出现接头拧不到位或者和周边部件干涉的情况。
