TowerProMG996R标准尺寸舵机结构设计

在航模制作、小型机器人关节驱动、自动化教具改装这类需要精准角度控制的场景里，MG996R舵机是很多结构工程师做方案选型时绕不开的一款通用执行件，这次的三维结构完全复刻了市售通用款MG996R的实际装配尺寸，能直接用于整机装配的干涉校验，不用反复核对实物测绘数据。

从实际使用场景来看，这款舵机的适用范围覆盖得很广，固定翼航模的舵面偏转控制、车模的转向与油门驱动、小型机械臂的关节转动、智能小车的云台俯仰调节，甚至很多桌面级自动化小装置的工位切换动作，都能看到它的身影，核心原因就是它的扭矩输出覆盖了多数小型运动机构的负载需求，同时安装尺寸已经形成了行业通用的标准，替换和选型都不需要额外做安装位的定制修改。

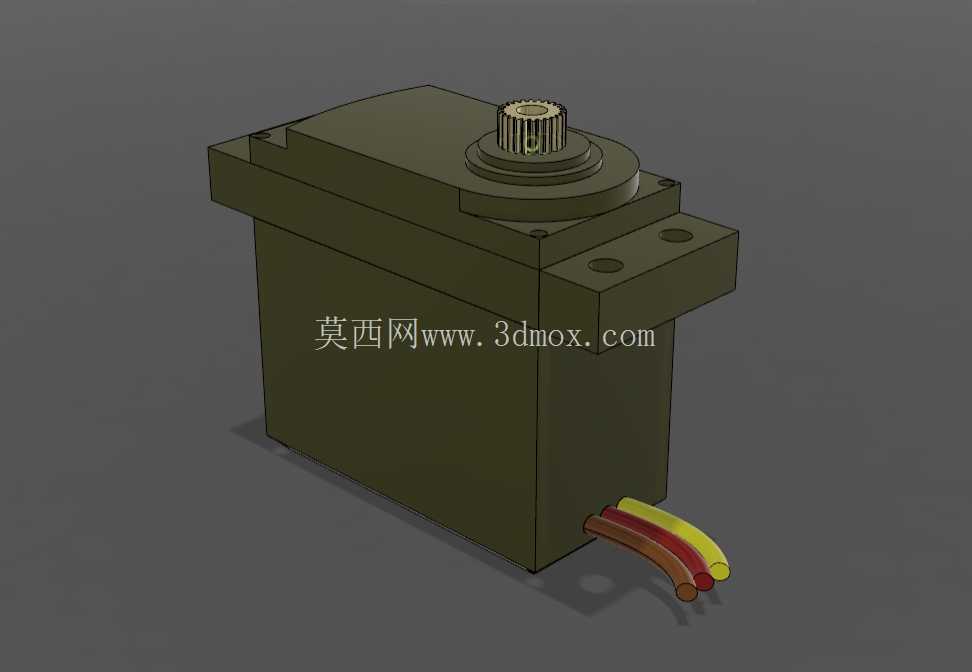

做这个结构建模的时候，首先优先还原的是安装边界的所有尺寸：主体外壳的长宽高完全匹配实物的40.7×19.7×42.9mm通用尺寸，顶部输出轴的位置、两侧固定耳的安装孔距、孔径都严格按照实物测绘值做了约束，两个带通孔的安装凸耳位于舵机主体上部的两侧，孔中心距为49mm，孔径适配M3规格的固定螺丝，不管是用螺丝直接锁在支架上，还是搭配减震胶圈安装，都不会出现装配错位的问题。顶部的输出齿轴采用标准25T花键结构，这也是市面上绝大多数舵机摇臂通用的齿形规格，建模时还原了齿形的细节，装配摇臂的时候可以直接做配合校验，不用额外调整齿的啮合间隙。

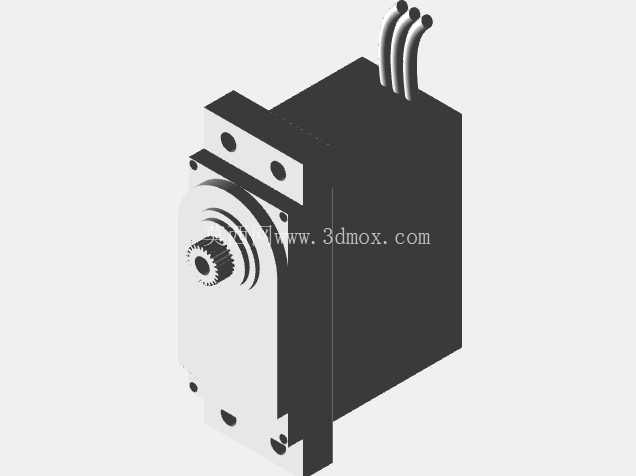

结构设计上，这款舵机采用分体式外壳结构，上盖和下壳通过卡扣加底部螺丝的方式固定，建模时保留了外壳的分型线位置，以及底部四个固定螺丝的柱位结构，内部虽然没有做完整的减速齿轮组和电机拆解，但外壳的内部限位筋、走线槽的位置都做了还原，尾部引出的三根信号与电源线的出线口位置、线径的预留空间也完全匹配实物，做整机布线的时候可以直接参考这个位置规划走线路径，避免出线口和周边结构件产生摩擦干涉。

从功能特性的角度来说，这款舵机属于标准尺寸的金属齿轮舵机，输出角度范围为0-180度，建模时特意预留了输出轴的转动空间，在做机构运动仿真的时候，可以直接给输出轴添加转动副，模拟舵机带动摇臂摆动的整个行程，校验运动过程中摇臂和周边结构是否会产生碰撞。很多工程师在做小型设备选型的时候，经常会忽略舵机在极限偏转角度下的外形边界，比如摇臂转到最大角度时会不会碰到设备外壳，出线位置会不会在转动过程中被拉扯，这个模型把所有外部结构的细节都做了还原，包括外壳上的安装凸台、顶部轴座的台阶高度，都和实物保持一致，做运动仿真的时候能完全模拟真实的装配状态。

在实际的项目应用里，很多人做结构设计时会随便找一个近似的舵机模型凑数，等到打样装配的时候才发现安装孔距不对、或者输出轴高度和设计值有偏差，导致整个支架结构都要重新修改，这个通用尺寸的MG996R模型完全规避了这类问题，所有和装配相关的尺寸都经过实物核对，不管是做3D打印的安装支架，还是做钣金的固定位，都可以直接从模型里提取尺寸数据，不需要反复测量实物。另外模型还原了舵机外壳的所有倒角和拔模角度，在做整机外观设计的时候，也能和周边的外壳结构完美贴合，不会出现因为模型外形不准导致的外观缝隙不均的问题。

考虑到不同场景的安装需求，建模时还特意保留了舵机外壳上的两个定位凸台的细节，这两个凸台位于上盖的两侧，很多专用的舵机支架会通过这两个凸台做径向定位，防止舵机在大扭矩输出的时候出现转动移位，模型里的凸台尺寸、位置都和实物一致，做配套支架设计的时候可以直接用这两个特征做定位配合，提升装配的精度。尾部的出线部分，三根线的直径和排布也按照实物做了简化建模，在做布线仿真的时候，可以直接参考线的弯曲半径，预留足够的走线空间，避免装配时线材被外壳压住导致绝缘层破损。

对于刚接触小型运动机构设计的工程师来说，这个模型也可以作为标准舵机的尺寸参考模板，后续做同类型舵机的选型对比时，可以直接把其他型号的舵机和这个模型做尺寸叠加，快速判断安装位是否兼容，减少重复建模的工作量。整个模型的结构做了合理的简化，去掉了对装配没有影响的内部细微结构，但是保留了所有和安装、运动、干涉校验相关的外部特征，不管是做结构装配、运动仿真还是出工程图，都能满足实际的设计需求，不会因为模型过于简化导致设计失误。
