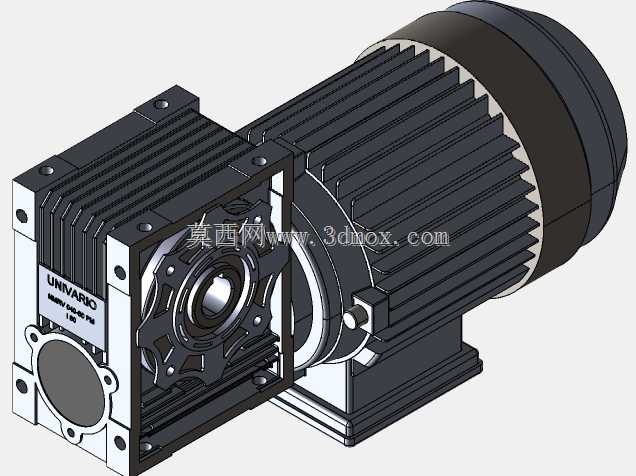

蜗轮蜗杆式齿轮减速电机一体化结构

这款集成电机的齿轮减速结构，常被应用在轻工输送、包装生产线、小型自动化专机的动力输出端，用来匹配高转速低扭矩的动力源输出，把电机端的高转速降到作业端需要的低转速，同时放大输出扭矩，适配负载端的实际做功需求。从结构设计来看，采用蜗轮蜗杆传动副作为核心减速单元，输入端直接与异步电机壳体集成，省去了额外的联轴器连接结构，既压缩了整体安装长度，也避免了分体安装时的同轴度误差问题，能减少传动过程中的振动和异响。箱体部分采用方形法兰安装面设计，输出端同时预留了端面法兰安装孔和底脚安装位，可适配卧式、立式两种安装场景，安装边界上，输入端电机外径与减速箱箱体宽度做了等宽过渡处理，不会出现局部突出的干涉问题，输出轴的中心高、法兰孔位都匹配常规小型减速电机的安装尺寸，设备改造替换时无需重新加工安装位。设计过程中，蜗轮部分采用锡青铜材质嵌件搭配钢制蜗杆，齿面做了硬化处理，既保证耐磨性能，也能在过载时通过蜗轮的微量形变保护后端负载结构，避免硬冲击打坏传动齿。箱体的散热筋沿着电机轴向和减速箱周向均匀布置，连续运行时能把绕组和啮合齿面产生的热量快速散出，不需要额外加装散热风扇就能满足S1连续工作制的散热需求。输出端的油封采用双唇口结构，能防止内部润滑脂泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配车间多尘、有少量喷淋的作业环境。在实际选型应用中，这类减速结构常用来驱动皮带输送机的主动辊、小型转盘的回转机构、自动上料机构的升降传动，因为自带自锁特性，垂直安装的场景下也能避免负载断电后出现溜车问题，不需要额外加装制动装置。建模过程中对内部齿隙、轴承安装位、密封槽的尺寸都做了公差匹配，装配时不需要额外修配就能完成组装，各部件的安装避让位都做了预留，拆解维护时可以直接从输出端抽出蜗轮组件，不需要完全拆分电机和箱体，能减少现场维护的工作量。
