2020封装贴片式全彩RGB发光二极管结构

做消费类电子、小型智能硬件结构设计的工程师，大概率都跟表贴全彩LED打过交道，尤其是2020封装的RGB灯珠，在高密度点阵显示类产品里的出镜率极高。很多人做结构堆叠的时候容易忽略灯珠的细节建模，要么直接调用简化的方块占位模型，要么照搬供应商给的STEP文件不做安装边界校核，最后打样回来才发现灯珠发光面跟导光结构对位偏差、焊盘跟周边器件干涉、或者灯珠高度超出壳体装配公差，反而要反复改板调结构，浪费打样周期。

这款2020封装的RGB LED，核心应用场景集中在小型化高密度LED点阵、可编程RGB灯带、微型智能设备状态指示、开源硬件扩展板载显示模块这些领域，比如常见的树莓派配套HAT扩展板、迷你像素屏、便携智能设备的氛围灯组，都会用到这个封装的灯珠。它的实际用途是把红、绿、蓝三个独立发光芯片封装在同一个表贴基座内，通过三路独立的电流控制实现全彩混光输出，相比传统直插RGB灯珠，它的表贴封装更适合自动化SMT贴片生产，能大幅提升产线组装效率，同时更小的封装尺寸也能支撑更高密度的点阵排布，实现更细腻的像素显示效果。

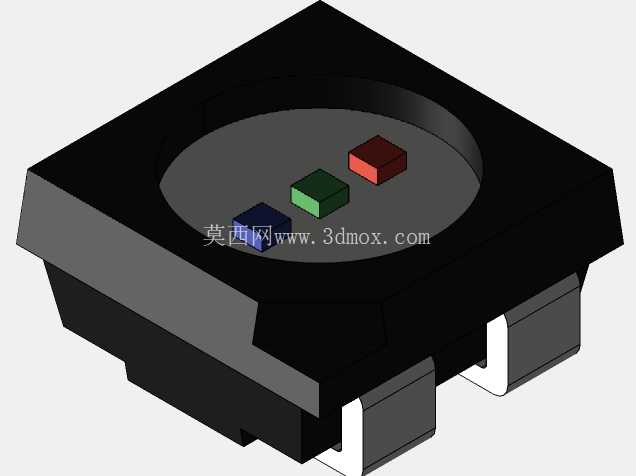

从功能特性上看，这款灯珠采用黑色耐高温塑封基座，基座内部做了下沉式的反光杯结构，三个发光芯片按固定间距排布在反光杯中心区域，每个芯片对应独立的引脚回路，四个焊盘引脚从基座两侧引出，其中两个引脚做了加宽处理，既兼顾焊接时的结构强度，也能区分引脚定义避免贴片时反向错装。黑色基座的设计一方面可以减少相邻灯珠之间的串光干扰，提升点阵显示的对比度，另一方面塑封材料的耐高温特性可以适配回流焊的高温工艺要求，不会过炉时出现基座变形、封装开裂的问题。

做这个模型的设计思路，完全是从结构设计实际校核需求出发的，没有做过度的简化处理。首先是还原了基座的真实外形轮廓，包括基座侧面的拔模斜度、底部的定位凸台、引脚的折弯角度与伸出长度，这些细节直接决定了PCB封装设计时的焊盘尺寸、钢网开口大小，以及贴片时的器件定位精度。其次是精准还原了内部反光杯的深度、三个发光芯片的相对位置与高度，这部分是做导光结构、遮光罩、柔光板设计的核心参考——如果发光芯片的位置建模有偏差，导光柱的聚光角度就会算错，最终出来的发光效果会出现偏色、亮斑、相邻像素串光的问题。

外形尺寸与安装边界方面，这款灯珠的封装尺寸为2.0mm*2.0mm，属于小尺寸表贴器件，基座总高度控制在1.1mm以内，引脚伸出基座底部的高度为0.15mm，刚好适配常规1.6mm厚度PCB的SMT焊接要求。安装时需要注意，灯珠本体周边要预留至少0.3mm的器件避让空间，避免跟周边的阻容件、屏蔽罩结构产生干涉；发光面上方如果要加装柔光片或者导光结构，需要预留0.2-0.5mm的空气间隙，避免直接接触发光芯片造成磨损或者色温偏移；焊盘设计时要严格按照引脚的实际宽度做对应，不能为了焊接方便随意加大焊盘，否则过回流焊时容易出现灯珠移位、立碑的焊接缺陷。

很多刚入行的结构工程师做这类小型电子器件建模时，容易只做个大概的方块外形，忽略引脚、反光杯、芯片位置这些细节，等到做整机装配校核的时候才发现问题。实际上这类微型表贴器件的建模精度，直接影响整个产品的装配良率和最终显示效果，尤其是在高密度点阵产品里，单颗灯珠的位置偏差累积起来，就会导致整个屏幕的像素错位、显示效果发虚。这个模型在建模时完全按照实际器件的尺寸公差做了还原，所有的安装边界、配合尺寸都跟实物一致，不管是用来做PCB布局的器件占位、结构堆叠的干涉检查，还是做导光系统的光学模拟，都能直接调用，不需要再花时间去核对供应商的规格书调整尺寸，能省下不少前期建模的时间，也能避免因为模型尺寸不准导致的设计返工。
