12mm方座带盖轻触按键结构设计

　　在消费电子、工业控制板卡、小型手持检测设备的人机交互回路设计中，这类12mm规格的触觉按钮是极为常用的输入触发元件，区别于常规无盖轻触开关，这款结构预留了标准按钮盖安装接口，可适配不同高度、不同表面纹理的键帽，满足不同设备面板的装配与操作手感需求。从实际应用场景来看，这类开关常被布置在工控手持终端的功能按键区、小型桌面检测仪器的操作面板、消费类数码产品的侧边功能键位置，也可用于DIY电子制作项目的输入模块，其12mm的底座尺寸属于轻触开关里的中等规格，相比6mm、8mm的微型轻触开关，操作按压面更大，误触概率更低，同时不会占用过多PCB板上的布线空间，适配多数中小尺寸电子设备的板卡布局要求。

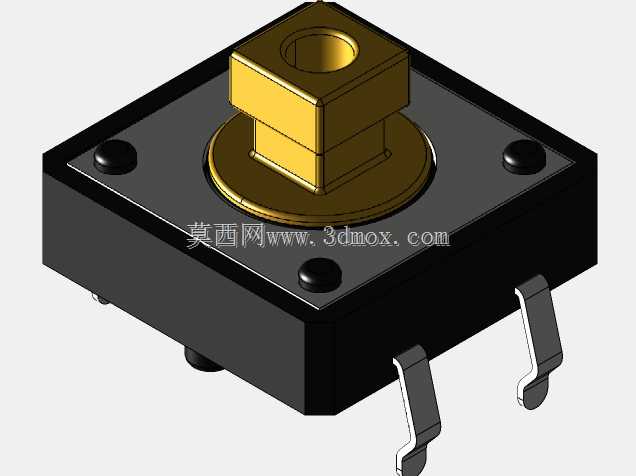

　　从结构设计思路来看，这款开关采用方形黑色绝缘底座作为主体承载结构，底座四角设置有圆形定位凸点，在SMT贴片焊接时可以精准匹配PCB板上的定位丝印，避免回流焊过程中元件偏移导致的引脚虚焊问题。底座上方设置圆形金属承托台，上方的方形按压柱中心预留了标准安装孔位，用于固定外置按钮盖，按压柱与底座之间的活动行程经过精准校核，既保证按压时有清晰的触觉反馈段落感，又不会因为行程过长导致开关内部弹片疲劳失效。引脚采用弯脚贴片式设计，两个引脚对称分布在底座两侧，焊接后与PCB板形成可靠的机械连接与电气连接，相比直插式引脚，弯脚贴片的结构在设备受到跌落、振动冲击时，引脚不容易从焊盘处断裂，抗振性能更优，适合在有一定振动工况的工业便携设备中使用。

　　从安装边界尺寸来看，开关底座为标准12mm正方形，安装时需要在PCB板上预留对应尺寸的丝印框，两个贴片引脚的焊盘尺寸需要匹配引脚宽度，焊盘间距严格对应引脚中心距，避免焊接后出现本体倾斜。按压柱的中心与底座中心保持同轴度公差在0.1mm以内，保证外置键帽安装后不会出现卡涩、按压偏斜的问题。开关的整体高度从底座底面到按压柱顶面的尺寸经过优化，在安装不同厚度的设备面板时，可以通过选配不同高度的按钮盖来适配面板与PCB板之间的装配间隙，不需要额外调整板卡的固定柱高度，降低整机组装的公差匹配难度。

　　从功能特性上看，这类触觉按钮属于瞬时接触式开关，常态下内部触点处于断开状态，当施加在按压柱上的力达到动作阈值时，内部弹片变形触发触点闭合，释放压力后弹片复位，触点断开，触发行程短，响应速度快，适合需要高频次点按操作的输入场景。开关底座采用耐高温绝缘工程塑料材质，可以承受回流焊过程中的高温环境，不会出现壳体变形、引脚移位的问题，金属部件均做了防氧化处理，长期使用不会因为触点氧化导致接触不良，按压寿命可以满足多数电子设备的全生命周期使用要求。在进行整机结构设计时，需要注意面板上的按键开孔尺寸要略大于按钮盖的外径，预留足够的活动间隙，同时要保证按钮盖按压到位时，按压柱的行程可以达到开关的动作行程，避免出现按动无响应的问题，还要在面板与开关本体之间预留合适的防水密封空间，如果是有防水要求的设备，可以在按钮盖位置加装防水硅胶帽，不影响开关本身的按压手感。
