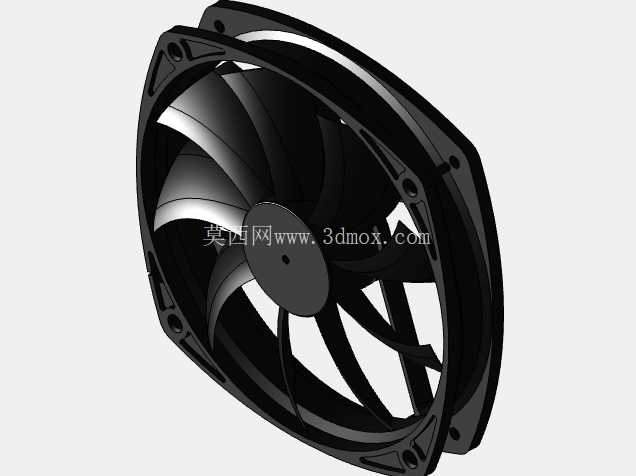

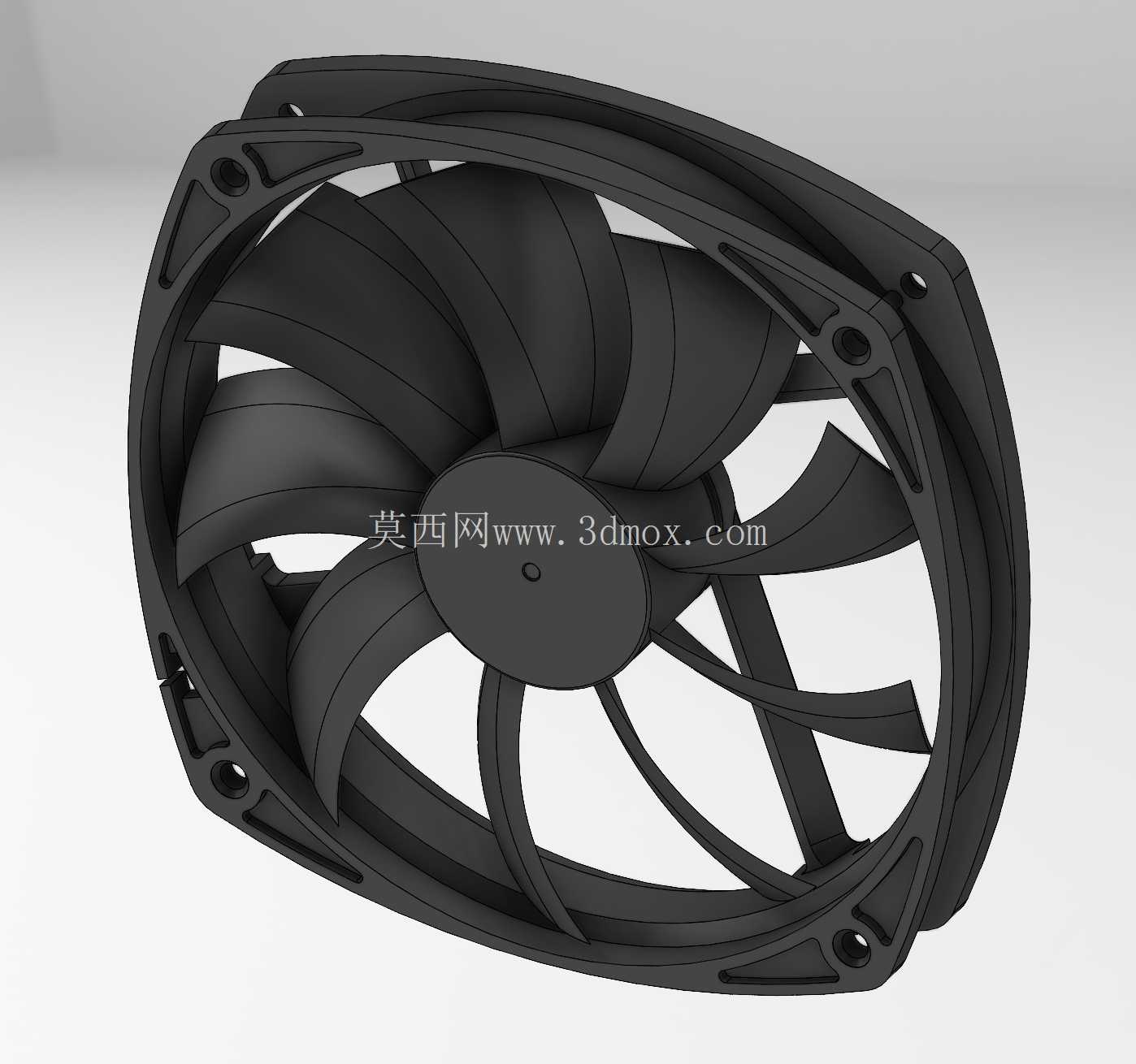

镰刀Slip Stream140mm机箱散热风扇结构

日常做PC整机散热方案匹配、工控机柜通风结构选型时，140mm规格的轴流风扇是平衡风量、风压与运行噪音的常用选项，这款镰刀Slip Stream系列140mm风扇的三维结构，完整还原了量产成品的所有装配细节，能直接用于散热风道仿真、机箱安装位干涉检查、整机装配模拟等设计环节。从实际应用场景来看，这类140mm风扇除了常规台式电脑机箱的进风、排风位安装，还可用于1U以上规格服务器机柜的辅助通风、小型工控设备的壳体散热、桌面级3D打印机的成型腔通风，甚至部分大功率LED灯具的主动散热结构中，相比120mm规格同转速下能带动更大体积的空气流量，相比200mm规格又能适配更多紧凑安装空间，不会因为尺寸过大挤占内部硬件布局空间。

从功能特性来看，这款风扇采用七叶大倾角曲面扇叶设计，扇叶的前缘做了切角修型处理，能在扇叶切入空气时减少紊流生成，降低叶尖涡流带来的高频噪音，扇叶根部与轮毂连接位置做了圆弧过渡加厚，既提升了扇叶高速旋转时的结构强度，避免长期运行出现扇叶形变抖动，也能减少根部位置的气流分离，提升扇叶整体的送风效率。扇框采用方形圆角结构，四个角预留了标准的风扇安装孔位，孔位间距完全符合140mm风扇的通用安装规范，安装面做了0.3mm的浅凹槽设计，可兼容常规的橡胶减震钉、自攻螺丝两种固定方式，安装时不需要额外调整孔位对位，能直接适配市面上绝大多数支持140mm风扇的机箱、冷排、散热片安装位。扇框的进风侧做了一圈导风圆角，能引导进风气流更平顺地进入扇叶做功区域，减少进风侧的气流阻力，出风侧则做了平直的导流边，避免出风气流过早扩散，提升一定距离内的有效送风风压。

从设计思路来看，这款风扇的结构建模完全遵循量产开模的工艺要求，所有塑料件的壁厚控制在1.2-1.8mm区间，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、填充不足的问题，扇叶与扇框之间的间隙控制在1.2mm，既不会因为间隙过小出现扇叶转动擦框的风险，也不会因为间隙过大导致叶尖漏风损失风压。轮毂位置的中心预留了标准的电机安装位，可适配常规的4极直流无刷电机，轮毂背面的走线槽深度刚好能容纳风扇供电线的出线，不会出现线材被扇叶剐蹭的问题。从安装边界尺寸来看，这款风扇的外框尺寸为140mm×140mm，整体厚度为25mm，属于标准的14025规格风扇，安装孔中心距为125mm，安装孔直径为4.2mm，可兼容M4规格的安装螺丝或者直径4mm的橡胶减震钉，安装时需要预留的最小空间为145mm×145mm×28mm，预留出3mm的间隙用于安装减震件以及避免扇框与周边结构硬接触产生共振。

在做结构适配时，需要注意风扇出线位置的凸起结构，该凸起位于扇框一角，高度为3mm，设计安装位时需要在对应位置预留避让槽，避免安装时出线位被顶住导致风扇无法贴平安装面。扇叶的旋转直径为132mm，相比同规格常规风扇的扇叶旋转直径更大，在相同转速下能推动更多空气，这也要求安装时扇叶前后10mm范围内不能有线材、电容等突出结构，避免扇叶转动时碰到异物造成损坏。另外扇框的四个角做了1.5mm的倒角处理，安装时即使孔位有轻微偏差，也能顺利将风扇卡入安装位，降低装配时的对位难度。在做散热仿真时，可直接提取扇叶的曲面模型导入仿真软件，结合实际的转速参数就能模拟出不同工况下的风量、风压曲线，以及风扇在整机风道内的气流分布情况，不需要再重新测绘扇叶的曲面参数，能大幅缩短散热方案的开发周期。对于做定制机箱、改装散热的从业者来说，这个模型也能直接用于检查风扇与水冷排、内存、显卡侧板等硬件的安装干涉，提前调整结构布局，避免实物组装时出现配件冲突的问题。
