直插式字符液晶显示模块三维结构

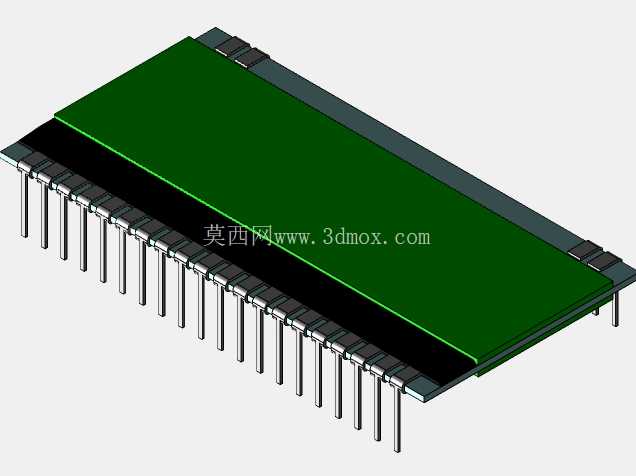

　　在工业控制终端、小型手持检测设备、嵌入式开发板的人机交互环节，这类字符型液晶显示模块是极为常用的信息输出载体，很多做小型测控设备的结构工程师在选型阶段，都会优先匹配这类窄边框、直插安装的显示器件，毕竟它不需要额外做排线转接，直插引脚直接过波峰焊就能固定在主板上，能省掉不少装配环节的工序。从结构设计上看，这个显示模块的整体布局完全贴合量产SMT与通孔插装的工艺要求，绿色的PCB基板作为核心承载层，上面贴合的液晶显示区域占据了模块近七成的正面面积，显示区边缘做了窄边的黑色遮光胶封边，既可以阻挡背光从侧边漏光影响显示对比度，也能把液晶玻璃和PCB基板牢牢粘接在一起，避免设备在振动工况下玻璃出现移位。

　　两侧分布的直插引脚是整个模块安装定位的核心基准，所有引脚的中心距严格按照标准2.54mm排针间距设计，引脚长度预留了足够的过板焊接余量，在做主板Layout的时候，只需要按照引脚排布预留对应的通孔焊盘，就能保证模块插装后和主板保持垂直，不会出现歪斜顶壳的问题。做结构设计的时候要特别注意安装边界的预留，模块背部的驱动芯片区域有轻微的凸起，在设计设备前壳的视窗开口时，除了要对准液晶显示区的可视范围，还要在背部预留至少0.8mm的安全间隙，避免装配时外壳压到驱动芯片造成引脚脱焊或者芯片损坏。

　　另外模块顶部的两个小型固定卡扣位，是用来和金属压框配合的，在高振动的工业场景下，只需要配套对应的金属压条，把压条卡在这两个卡扣位上，再用螺丝把压条固定在主板的支撑柱上，就能完全避免模块在长期振动下出现引脚脱焊的问题，不需要额外做复杂的固定结构。从实际使用场景来说，这类132列的字符液晶不需要复杂的图形显存驱动，用普通的8位单片机就能直接驱动，在很多不需要彩色图形显示的工况下，比如工业温控器显示实时温度参数、小型充电桩显示充电状态、手持检测仪显示测量数值，它的可靠性远高于彩色TFT屏，宽温型号可以在-20℃到70℃的环境下正常工作，不会出现低温下液晶响应滞后、高温下显示发虚的问题。建模的时候要特别注意引脚的位置公差，每个引脚的直径、中心距的公差要控制在±0.1mm以内，不然做虚拟装配的时候很容易出现引脚和焊盘对位不准的问题，影响后续结构干涉检查的准确性；显示区的表面要比PCB基板表面高出1.2mm左右，设计前壳视窗的时候要在视窗内侧做一圈0.5mm高的凸筋，刚好压在显示区周围的黑边上，既能挡住周边漏光，也能避免外壳直接摩擦液晶表面造成划痕。

　　很多新手工程师在选型这类显示屏的时候，容易忽略背部元件的高度，只看正面显示区的尺寸，结果打样回来装配的时候发现背部元件顶到主板上的其他电容电阻，不得不重新改板，这个三维模型把背部所有元件的高度、位置都做了1:1的还原，在做整机结构布局的时候，可以直接把模型导入装配体，提前检查安装间隙，不用等拿到实物样品再去核对尺寸，能大幅缩短前期选型和结构验证的周期。另外模块两侧的定位缺口也是设计时要注意的细节，这个缺口是和外壳上的定位筋配合的，装配的时候可以快速识别安装方向，避免插反引脚造成电路烧毁，建模的时候也完整还原了这个定位特征，在做整机装配模拟的时候可以验证定位筋的配合间隙，保证装配时的导向顺畅。
