1.69英寸ST7789驱动液晶显示模组

在小型智能穿戴设备、便携式检测仪器、桌面级创客开发项目的硬件选型环节，小尺寸彩色显示屏的结构适配性往往是决定项目落地效率的关键因素，这款1.69英寸的液晶显示模组，正是针对小空间人机交互场景开发的成熟显示方案。从实际应用场景来看，这类小尺寸显示屏的覆盖范围极广，智能手环的信息推送界面、便携式环境检测仪的数值展示面板、迷你手持终端的操作交互窗口、小型工控板的状态指示模块，甚至是定制化机械键盘的状态副屏，都能看到同规格产品的应用，它不需要占用过多的设备内部空间，就能实现彩色图形、文字、动态图标的清晰展示，完美匹配小体积设备的人机交互需求。

从产品功能特性来看，这款采用ST7789驱动芯片的显示屏，分辨率达到240×280，能够满足常规小界面的图文显示需求，IPS面板的配置让它具备更宽的可视角度，即使在设备倾斜放置的场景下，使用者也能清晰读取屏幕上的内容，不会出现普通TN面板侧看偏色、内容模糊的问题。屏幕表面覆盖的玻璃保护层，能够抵御日常使用中的轻微剐蹭，避免日常操作中指甲、小工具接触对显示层造成的损伤，圆角的外形设计则能更好地匹配圆形、类圆形的设备外壳轮廓，不会出现直角屏幕与弧形外壳装配时的边角突兀问题，大幅提升设备外观的整体性。

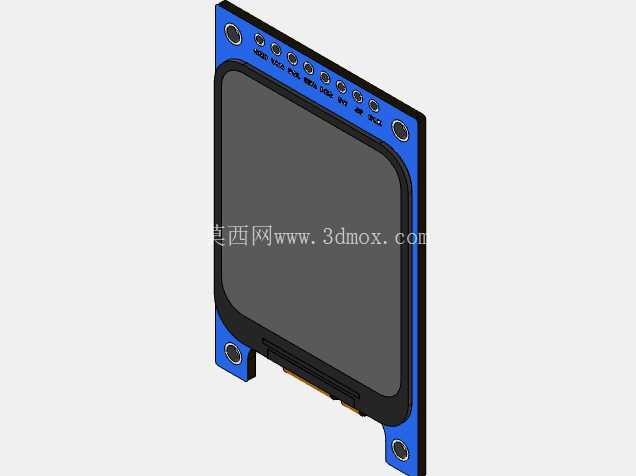

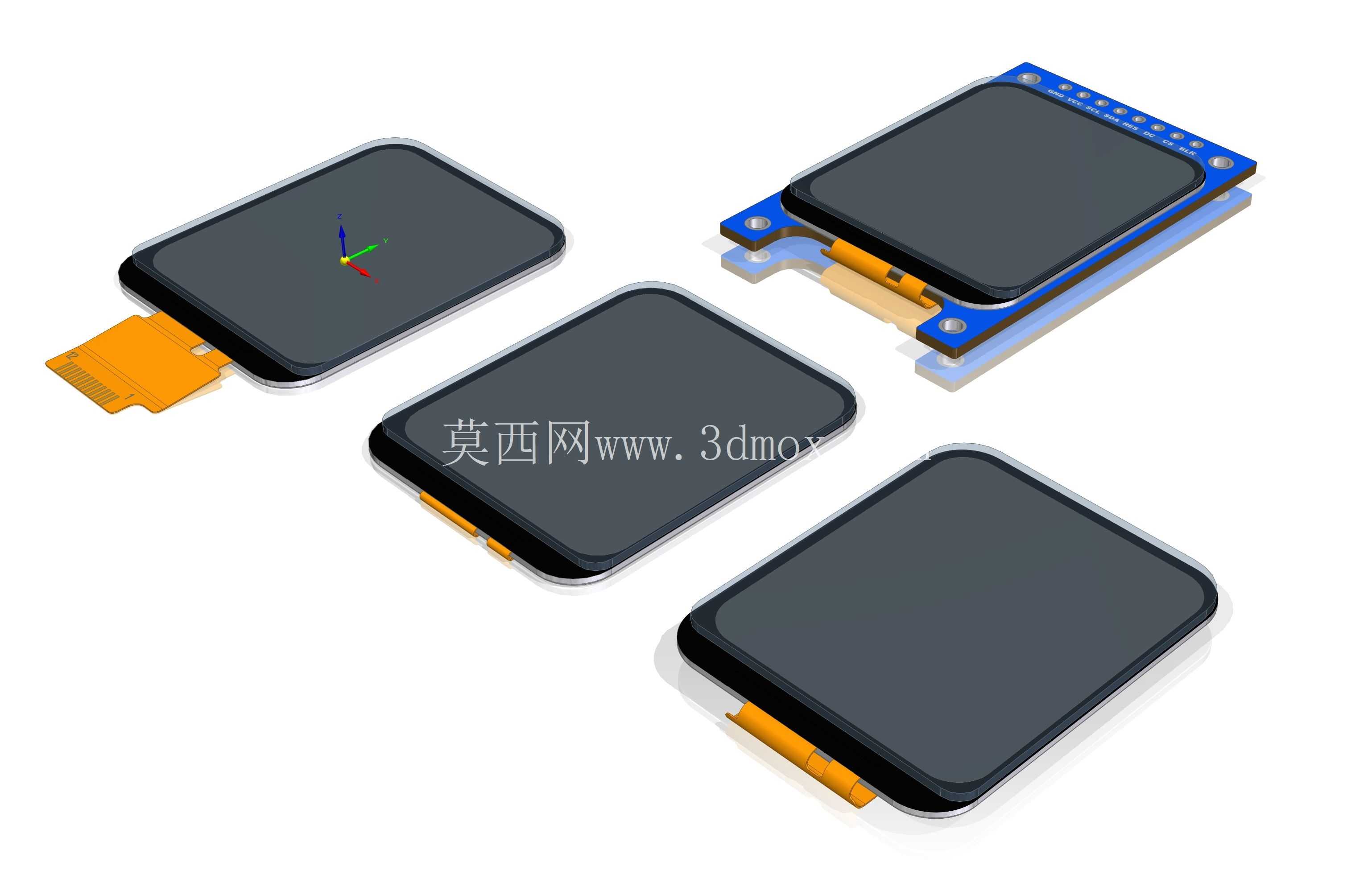

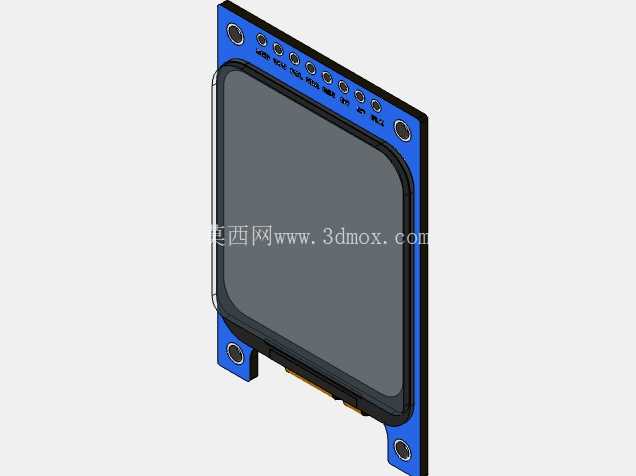

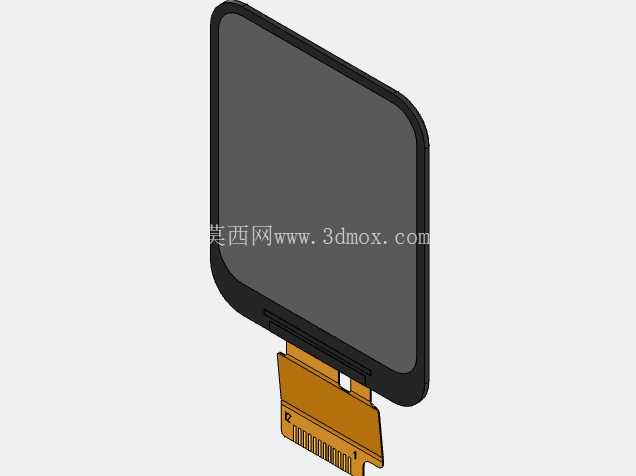

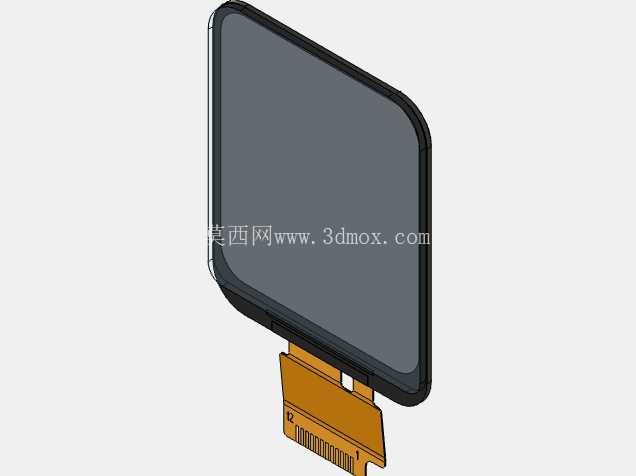

从结构设计思路来看，这款模组采用了屏幕本体加FPC软排线的分体连接结构，FPC排线的引出位置做了补强处理，避免装配过程中反复弯折导致的排线断裂问题，屏幕背部的驱动电路板做了紧凑化布局，所有外围阻容元件都贴合屏幕背部排布，尽可能压缩模组的整体厚度，让它能够适配内部空间极其紧凑的小型设备。屏幕的边框宽度控制在合理范围内，在保证结构强度的前提下尽可能提升屏占比，避免无效边框占用过多的设备正面空间，让小尺寸屏幕的显示区域利用率达到最优。

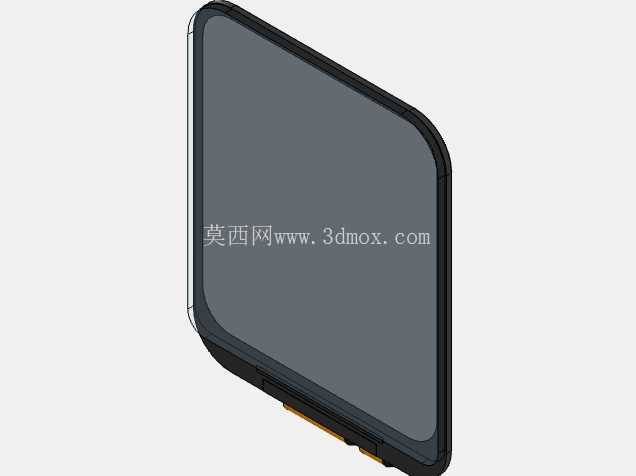

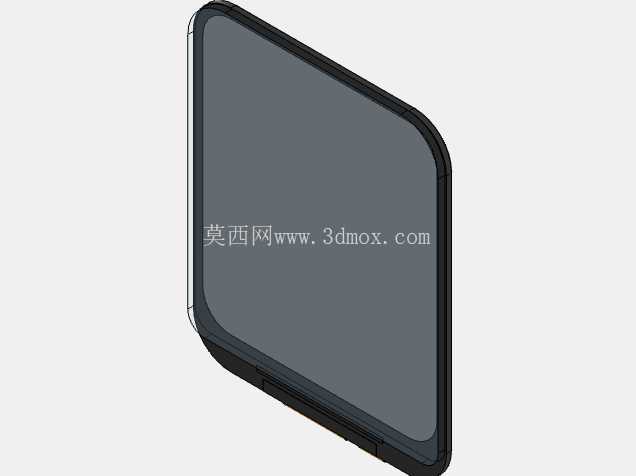

从外形尺寸与安装边界来看，这款显示屏的有效显示区域为1.69英寸，整体屏幕外轮廓采用圆角矩形设计，四个圆角的弧度经过精确匹配，能够直接嵌入对应开模的设备外壳卡槽中，不需要额外做边角的避让处理。FPC排线的长度预留了足够的装配余量，设计人员在进行设备内部结构排布时，可以根据主板的实际安装位置调整排线的弯折路径，不需要额外增加转接板。模组的整体厚度控制在毫米级，安装时只需要在设备外壳上预留对应深度的屏幕安装槽，配合双面泡棉胶就能完成屏幕的固定，不需要额外设计复杂的屏幕压合结构，能够大幅简化设备的结构设计流程，降低装配环节的复杂度。

在实际的结构设计工作中，选用这类成熟的显示模组时，需要重点关注屏幕背部驱动元件的高度边界，避免设备内部的电池、主板元件与屏幕背部的元器件产生干涉，同时要在排线的弯折位置预留足够的弯曲半径，避免排线折损导致的显示故障。这款模组的安装定位点可以直接参考屏幕的外轮廓进行设计，外壳上的屏幕视窗开口尺寸需要略小于屏幕的显示区域边界，避免装配公差导致的屏幕边缘漏光问题，同时视窗边缘可以做微小的倒角处理，避免装配时刮伤屏幕表面的玻璃层。对于需要做防水处理的设备，还可以在屏幕与外壳的贴合位置增加一圈防水泡棉胶，在固定屏幕的同时实现接缝处的密封，满足日常溅水环境下的使用需求。
