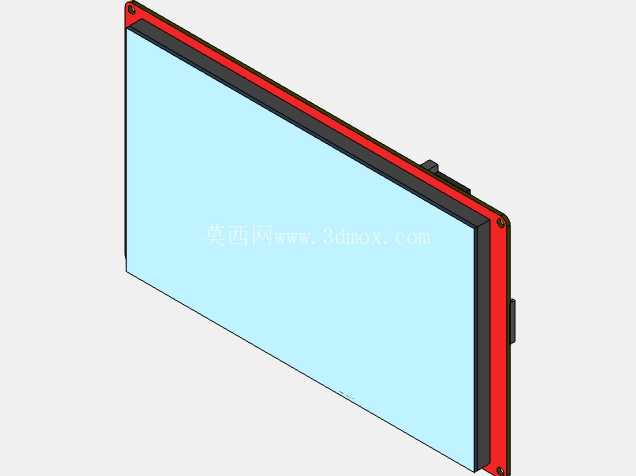

做嵌入式智能设备结构设计的工程师都清楚,触控显示单元的选型与结构适配,往往是整机外壳设计阶段最容易卡进度的环节——尤其是做带交互功能的工业控制终端、小型智能检测设备、桌面级人机交互面板时,既要保证屏幕安装后的结构强度,又要预留足够的触控操作边界,还要兼顾屏幕排线、固定卡扣的装配公差,很多时候如果没有精准的三维模型做干涉检查,打样阶段很容易出现屏幕压合过紧导致触控失灵、或者安装间隙过大漏光进灰的问题。这款7英寸增强型触控屏的三维结构,完全按照实物的装配尺寸逆向建模还原,所有的安装卡扣位置、侧边固定凸台的尺寸、屏幕边框的厚度公差都做了精准还原,结构工程师在做整机外壳设计时,可以直接将该模型导入装配体,直接匹配外壳的屏幕安装槽尺寸,不用再反复核对二维规格书里的零散尺寸参数。

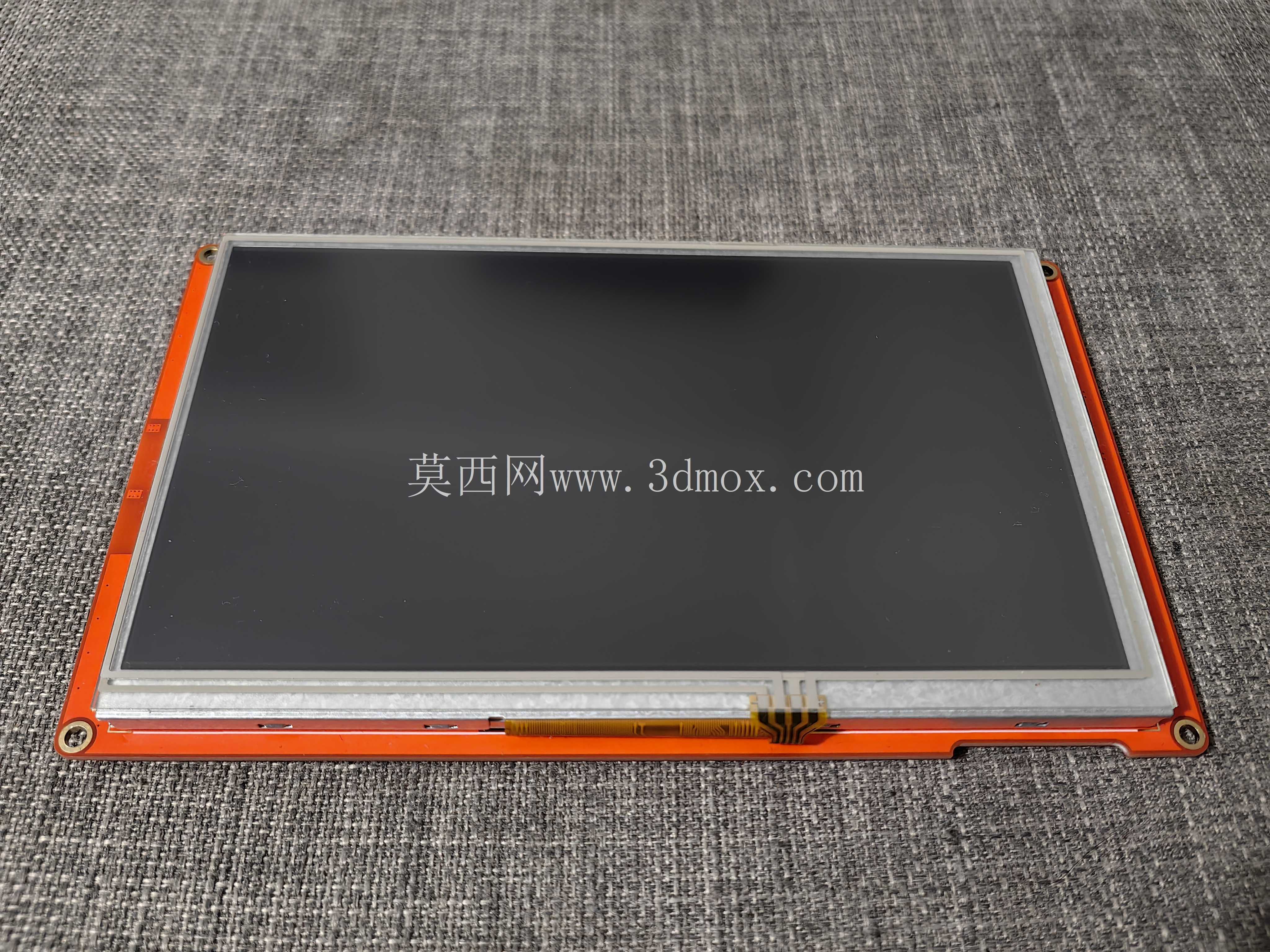

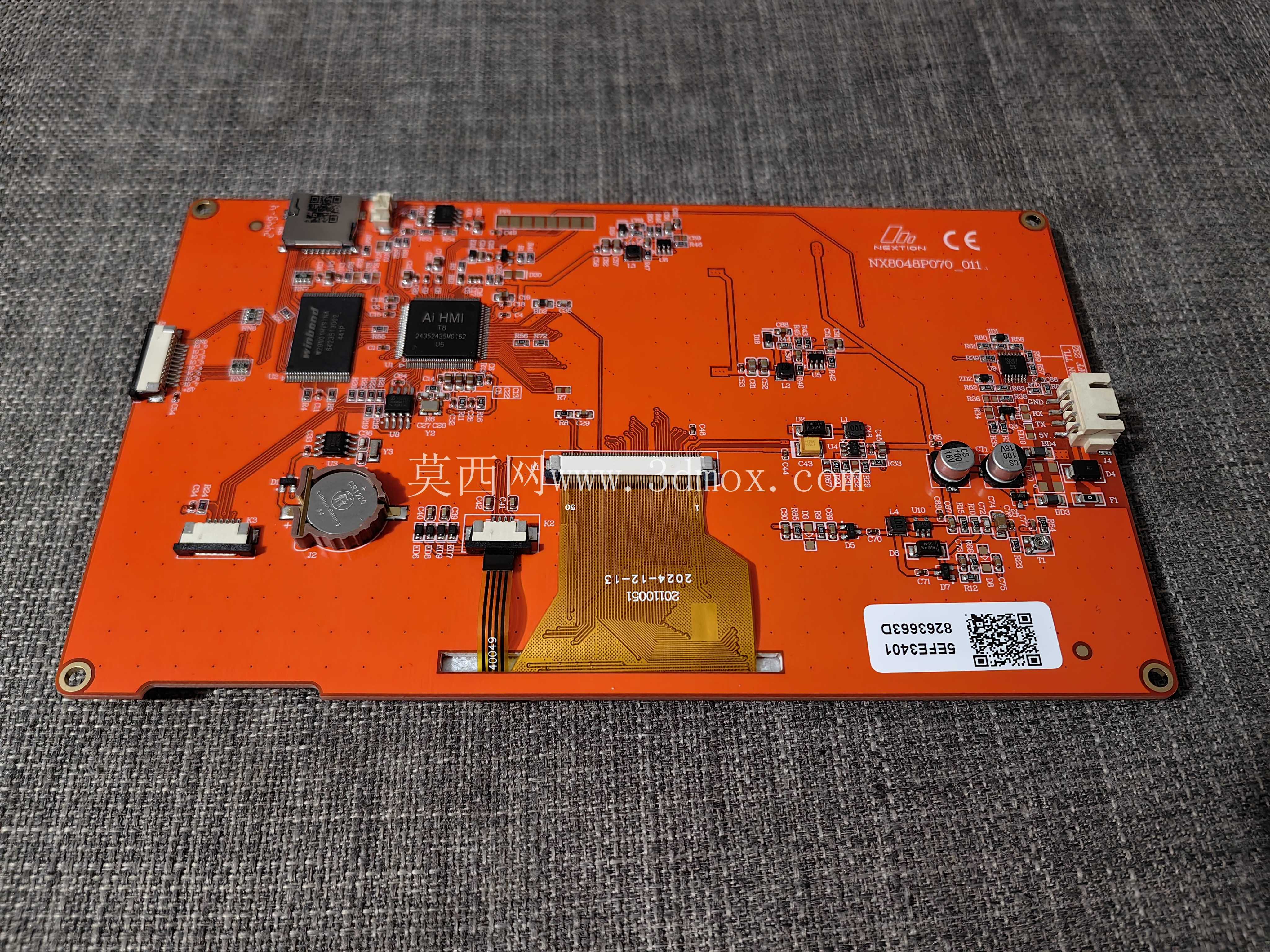

从实际应用场景来看,这款触控屏的适配范围非常广,小到桌面级的环境检测设备、实验室小型仪器的操作面板,大到工业产线旁的工位控制终端、自助服务设备的人机交互单元,都能看到同规格触控屏的应用。它的屏幕显示区域做了窄边框设计,侧边的红色封边结构既是屏幕模组的结构加强筋,也能在安装时起到限位作用,装配时只要将屏幕顺着外壳的导向槽推入,侧边的凸台就会卡入外壳预设的卡扣位,不需要额外打螺丝固定,能大幅减少装配工序的耗时。屏幕背部的排线接口位置做了精准的结构还原,工程师在设计内部走线空间时,可以直接参照模型的接口位置预留排线弯折半径,避免出现排线被外壳结构件挤压、或者接口位置和内部电路板干涉的问题。
从设计思路上来说,这款屏幕的结构设计优先考虑了嵌入式安装的适配性,屏幕整体的厚度控制在常规嵌入式触控屏的通用尺寸范围内,安装槽的深度只要匹配屏幕总厚度,再预留0.2mm的公差余量,就能保证屏幕安装后和外壳表面齐平,不会出现凸起或者凹陷的问题。屏幕四个角的圆角弧度也做了精准还原,设计外壳安装槽的圆角时可以直接匹配该弧度,避免出现角部间隙过大的问题。屏幕侧边的固定卡扣分布位置也在模型里做了完整呈现,工程师在设计外壳的卡扣配合结构时,可以直接对应卡扣位置设计卡槽的深度和拔模角度,保证卡扣装配后的扣合强度,同时也方便后期维修拆卸时不会损坏卡扣结构。
在安装边界的尺寸把控上,模型完整还原了屏幕的所有外部轮廓尺寸,包括屏幕显示区域的有效范围、边框的宽度、背部凸起的结构高度,工程师在做整机结构布局时,可以直接参照模型划定屏幕的安装安全区域,在屏幕背部预留出电路板和排线的安装空间,同时在屏幕正面预留足够的操作空间,避免用户触控操作时被外壳的边框结构硌到。另外屏幕侧边的安装定位凸台也在模型里做了还原,装配时可以通过凸台快速定位屏幕的安装位置,减少装配时的对位调整时间,提升整机装配的效率。对于做智能设备原型设计的工程师来说,这个模型可以直接用来做结构干涉检查、装配工艺验证,不用再自己花费时间逆向测绘屏幕尺寸,能大幅缩短原型设计的周期,减少打样阶段的结构问题。
